H3C 光模块产品及维护介绍

光模块的使用越来越广泛,模块的速率越来越大,更新也越来越快,了解和掌握模块的组成、原理及使用注意事项非常重要。本章介绍了光模块的一些基本概念和型号介绍,并对日常使用的注意事项,真假模块的判断及故障信息收集方法进行了讲解。

学习完本课程,您应该能够:

• 掌握光模块的基本构成及技术原理

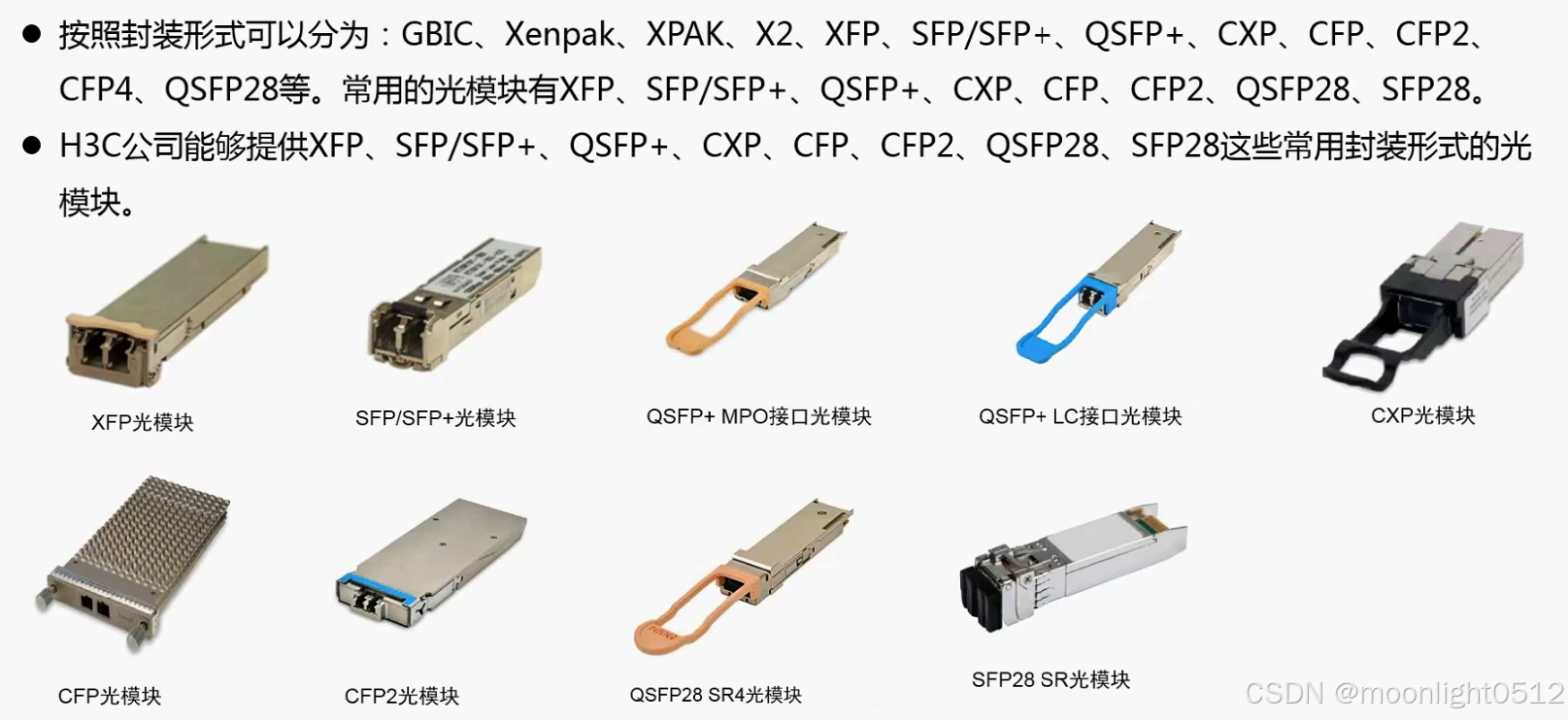

• 掌握H3C光模块的类型
• 掌握光模块的使用注意事项
• 掌握光模块的维护方法

01 光模块概念以及原理介绍

应势而生的光模块

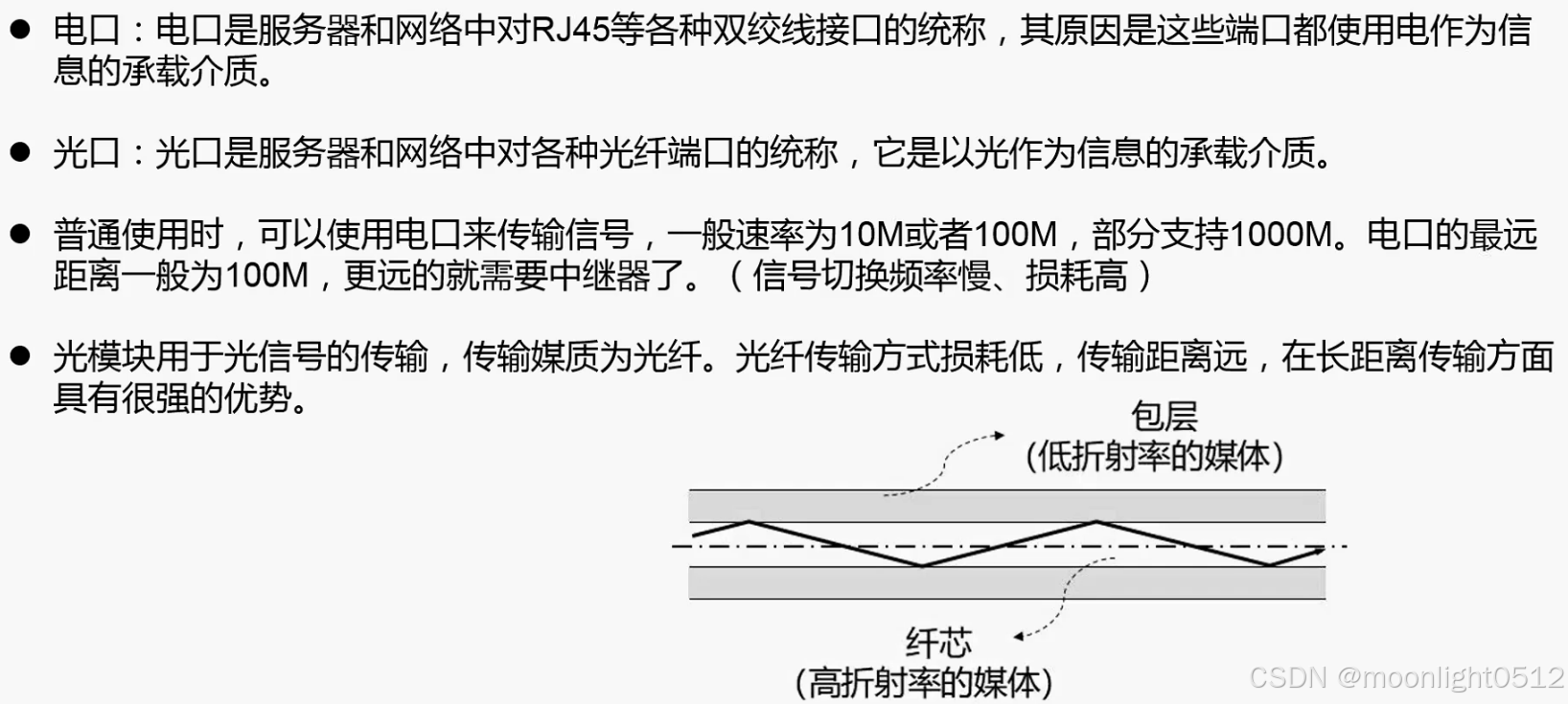

光传输的优势

相对于其他数据传输方式,光传输的优势主要有:

• 传输容量大:理论上单模光纤的带宽是无限的
• 传输损耗低:单模光纤较同轴电缆,单位距离损耗降低50倍以上
• 抗电磁干扰
• 信道之间干扰小,保密性好
• 光纤介质轻便,可挠性好

光模块作用

• 光模块的作用:
  完成光电转换和电光转换,信号通过光模块实现传输媒体的转换(光纤-铜线)

• 光模块工作原理
  光模块在通信设备之间完成电-光转换和光-电转换,实现数据通信
  光模块通常为收发一体,电信号调制到激光器上,实现电光转换
  接收部分:探测器接收光信号,实现光电转换


• 光模块中最重要的两个部件:
  TOSA:Transmitter Optical Sub-Assembly 光发射组件
  ROSA:Receiver Optical Sub-Assembly 光接收组件

• 其中TOSA是决定光模块成本的重要因素:
  TOSA的光源可以是LD(激光二极管)和LED(发光二极管);
  多模光模块普遍使用LED光源,单模光模块普遍使用LD光源;
  因此单模光模块的价格远高于多模光模块。

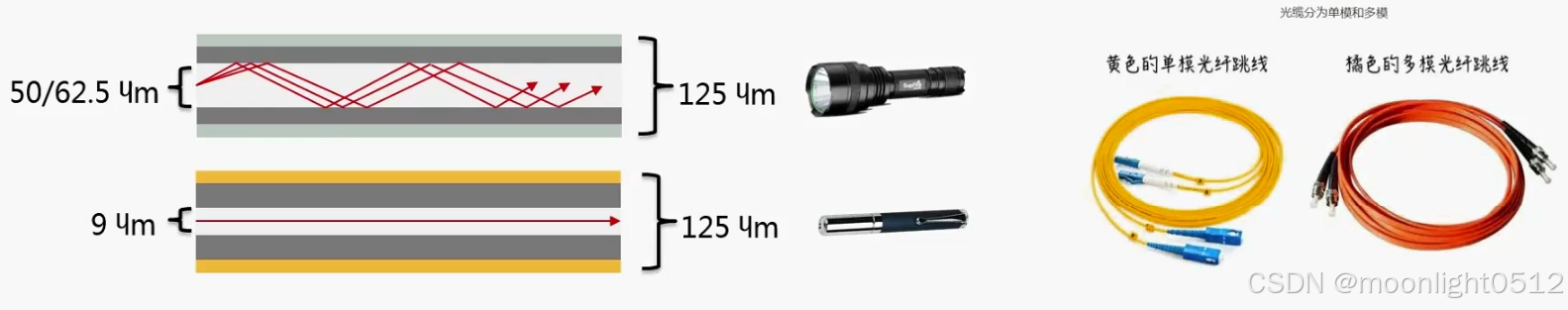

光模块主要规格一光纤模式

• 光纤模式分为单模和多模,是区分光模块类型最重要的因素:
• 多模光纤:多模光纤中可以有多束光以不同角度进入,距离越长色散越大,限制了多模光纤的带宽和距离,但多模光纤工艺要求和成本都比较低。多模光纤规格一般为纤芯直径50um或62.5μm,包层直径125 μm
• 单模光纤:只允许一束光传输,无色散,带宽高,传输距离长。单模光纤规格一般为纤芯9μm,包层直径125μm,因此,其模间色散很小,适用于远程通讯。


光模块主要规格-波长

• 光模块的常见波长有850nm,1310(1300)nm,155
