BLE HID 低功耗设计:功耗分析、影响因素与优化策略

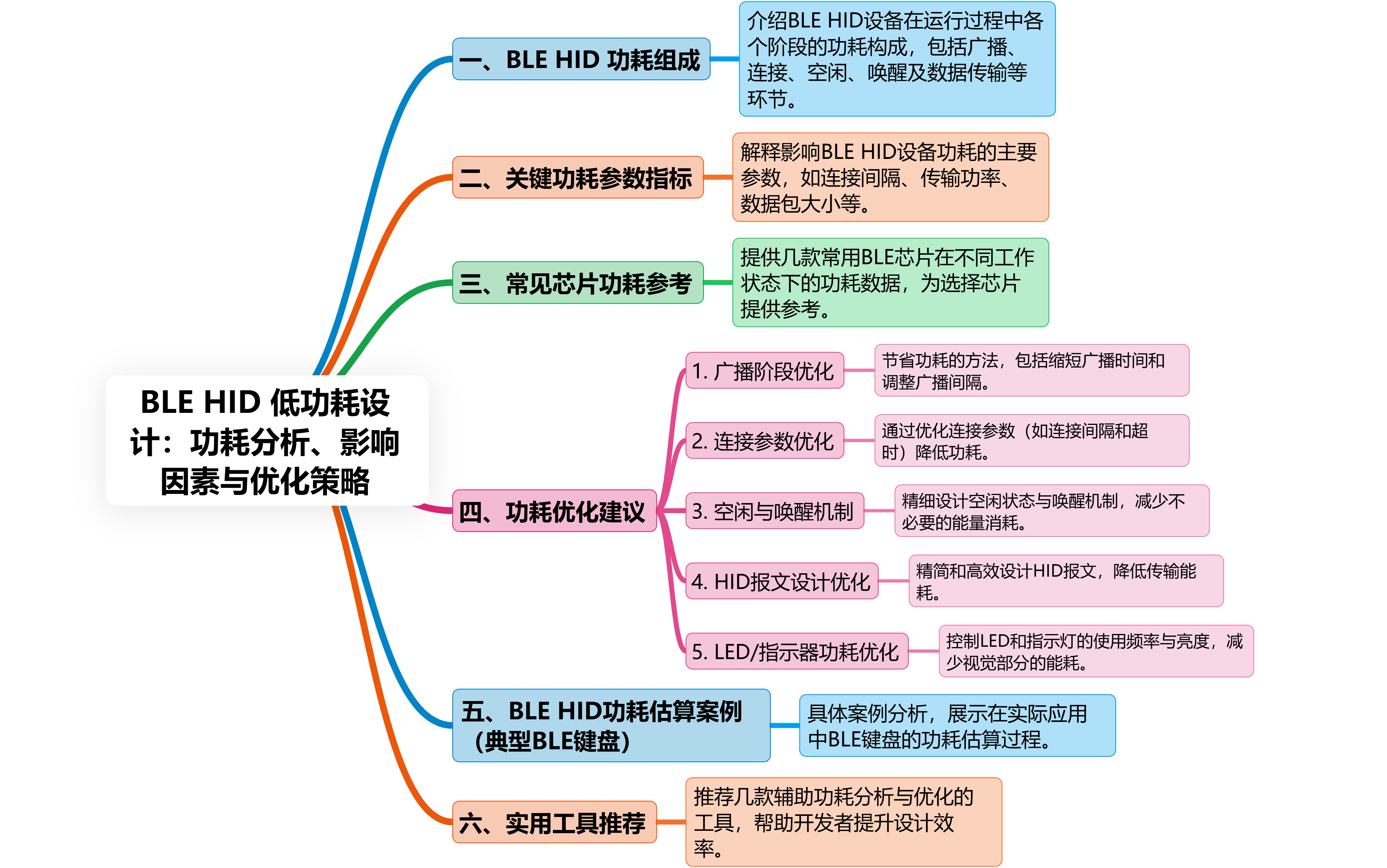

目录

一、BLE HID 功耗组成

二、关键功耗参数指标

三、常见芯片功耗参考

四、功耗优化建议

1.广播阶段优化

2.连接参数优化

3.空闲与唤醒机制

4.HID 报文设计优化

5.LED/指示器功耗优化

五、BLE HID 功耗估算案例(典型 BLE 键盘)

六、实用工具推荐


在 BLE HID(Bluetooth Low Energy Human Interface Device)设备设计中,功耗 是至关重要的技术指标,特别是电池供电的设备如:无线键盘、鼠标、遥控器、耳机控制器、游戏手柄等。一个良好的 BLE HID 设计通常需要待机时间长、唤醒快速、传输高效、耗电极低

以下是 BLE HID 功耗分析、影响因素及优化建议:


一、BLE HID 功耗组成

BLE HID 设备的功耗主要来源于:

模块功耗占比描述
广播/连接状态(Advertising / Connected Idle)30~50%设备处于广播或空闲连接状态时的定期事件
事件交互(Notification)10~30%用户操作时(如按键、鼠标移动)通过 GATT Notification 传输数据
MCU活动(应用逻辑)10~30%包括按键检测、唤醒中断、状态机处理等
外围模块(LED、传感器)5~15%状态指示灯、陀螺仪、麦克风等传感器开关频率相关
Deep Sleep(深度睡眠)<1%空闲无连接时进入省电模式,仅响应外部中断

二、关键功耗参数指标

参数建议值说明
连接间隔(Connection Interval)30ms~100ms(实际取决于平台)控制设备与主机间定期通信的频率
Slave Latency(从设备延迟)10~30允许设备跳过一定次数的连接事件,节省功耗
Supervision Timeout(超时时间)500ms~2s如果连接事件缺失超过该时间,则断开连接
Advertising Interval100—500ms(常规) 1000s—2000ms(节能)空闲时的广播频率,越长越省电但发现时间越长

三、常见芯片功耗参考

芯片TX 电流RX 电流睡眠功耗典型应用场景
Nordic nRF52832~5.3mA~5.4mA1.5μA(System OFF)高性能 HID,如游戏手柄、遥控器
ESP32-C3~85mA(Wi-Fi),~20mA(BLE)~13mA~10μA(Deep Sleep)BLE + Wi-Fi 复合应用
Dialog DA14531~4.0mA~3.0mA~0.6μA超低功耗应用(钮扣电池)
TI CC2640R2F~6.1mA~5.9mA~1μA工业/手持设备

四、功耗优化建议

1.广播阶段优化

  • 设置较长广播间隔(如 1000ms)以降低发现阶段功耗;

  • 使用 可连接可发现模式(Advertising Type: ADV_IND),并在配对后转为较低频率;

2.连接参数优化

  • 连接建立后,使用 BLE GAP Connection Parameter Update 请求优化参数:

    • Interval: 50~100ms;

    • Latency: 20~30;

    • Timeout: 1s;

  • 示例(Nordic):

conn_params.min_conn_interval = MSEC_TO_UNITS(50, UNIT_1_25_MS);
conn_params.max_conn_interval = MSEC_TO_UNITS(80, UNIT_1_25_MS);
conn_params.slave_latency     = 24;
conn_params.conn_sup_timeout  = MSEC_TO_UNITS(1000, UNIT_10_MS);

3.空闲与唤醒机制

  • 设备应在无操作时快速进入低功耗模式(Deep Sleep 或 Light Sleep);

  • 使用中断唤醒(GPIO/定时器),例如:

    • 键盘按键中断;

    • 传感器变化中断;

  • MCU 恢复后立即初始化 BLE 栈并恢复连接(如支持 fast reconnect)

4.HID 报文设计优化

  • 合理设计 Report Map,避免过长数据结构;

  • 控制 Notify 频率,如每个动作只发一帧(避免冗余);

  • 使用合适 MTU 避免碎片重组损耗;

5.LED/指示器功耗优化

  • 避免常亮,采用闪烁(PWM 控制)提示状态;

  • 或完全不使用状态灯,改为振动/声音反馈;


五、BLE HID 功耗估算案例(典型 BLE 键盘)

状态电流消耗时长占比平均功耗
广播(空闲)~1mA10%100μA
连接空闲~300μA50%150μA
连接活跃~2.5mA5%125μA
Deep Sleep~1μA35%0.35μA
总计平均功耗~376μA(电池寿命 6~12 个月)

六、实用工具推荐

  • Nordic Power Profiler Kit II:分析 BLE 设备功耗;

  • nRF Connect for Desktop / Mobile:查看连接参数、MTU、RSSI 等;

  • 电池模拟器:用可编程电源模拟纽扣/锂电池放电特性,分析寿命;
