静态路由的设置

版权声明：原创文章，谢绝任何商业用途。

该文章仅仅是近期CCNA课程学习的汇总及心得体会，写给小白的，大神就不用看了。内容如有错误请指出，勿喷。

由于设置路由所牵涉的知识面较为广泛，这里不一一讲解。

1. 网络畅通的条件：

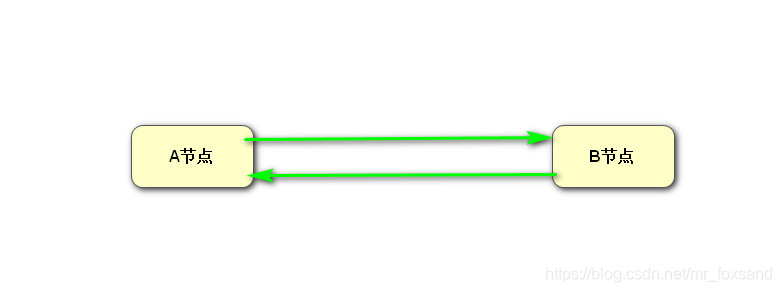

    数据包有去有回才能保证网络畅通。

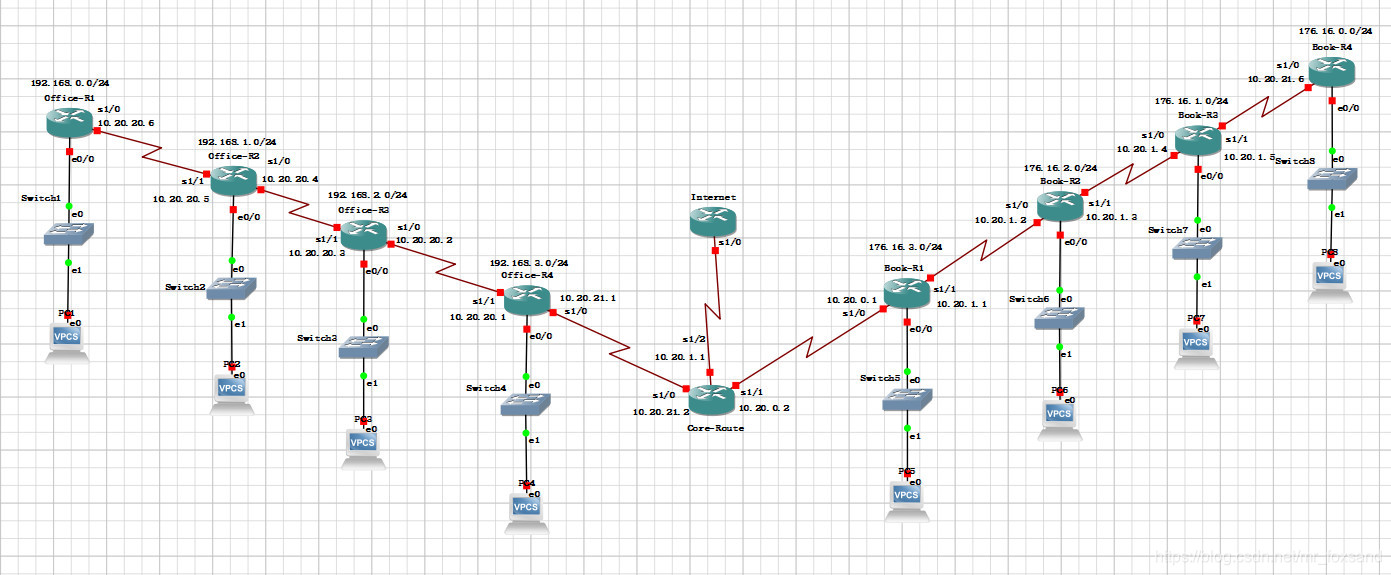

2. 实验环境拓扑：（实验环境基于思科GNS3模拟搭建，其他品牌路由器命令请参看该品牌的说明文档）

3. 基本实验：

   3.1 设置静态路由，使得192.168.0.0与192.168.2.0 网段互通

         Office_R1路由器设置：

        E0/0 口连接192.168.0.0段交换机，IP设置为192.168.0.1/24



Office-R1#conf t
Office-R1(config)#no logging console
Office-R1(config)#int e0/0
Office-R1(config-if)#ip address 192.168.0.1 255.255.255.0
Office-R1(config-if)#no shutdown
Office-R1(config-if)#exit

      S1/0口连接下级路由器，IP设置为10.20.20.6/24

Office-R1(config)#int s1/0
Office-R1(config-if)#ip address 10.20.20.6 255.255.255.0
Office-R1(config-if)#no shutdown
Office-R1(config-if)#end

    分别设置Office-R2/Office-R3路由器的接口地址：

    Office-R2 设置

Office-R2(config)#int s1/1
Office-R2(config-if)#ip address 10.20.20.5 255.255.255.0
Office-R2(config-if)#no shutdown
Office-R2(config-if)#exit
Office-R2(config)#int s1/0
Office-R2(config-if)#ip address 10.20.20.4 255.255.255.0
Office-R2(config-if)#no shutdown
Office-R2(config-if)#end

   Office-R3 设置

Office-R3(config)#int s1/1
Office-R3(config-if)#ip address 10.20.20.3 255.255.255.0
Office-R3(config-if)#no shutdown
Office-R3(config-if)#exit
Office-R3(config)#int e0/0
Office-R3(config-if)#ip address 192.168.2.1 255.255.255.0
Office-R3(config-if)#no shutdown
Office-R3(config-if)#end

  3.2 分别设置3台路由器的静态路由，使得192.168.0.0与192.168.2.0网段互通

    Office-R1：

Office-R1(config)#ip route 192.168.2.0 255.255.255.0 10.20.20.5

  Office-R2：

Office-R2(config)#ip route 192.168.0.0 255.255.255.0 10.20.20.6
Office-R2(config)#ip route 192.168.2.0 255.255.255.0 10.20.20.3

  Office-R3：

Office-R3(config)#ip route 192.168.0.0 255.255.255.0 10.20.20.4

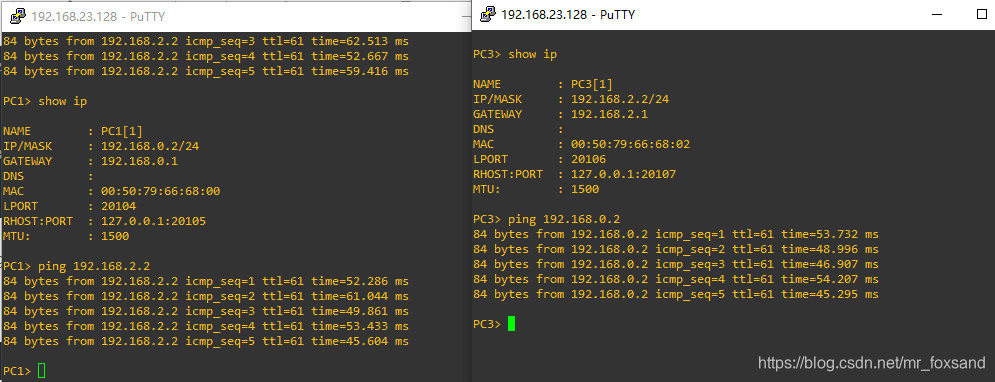

 配置后，终端测试可以互相ping通

3.3 静态路由配置总结1：

      a.路由器的工作原理是路由器中的路由表来确定转发路径

      b.主机0.2要发送数据包给2.2，首先数据会通过E0/0口转发给路由器Office-R1，路由器通过路由表判断2.0网段由接口S1/0转发给路由器Office-R2的接口S1/1，路由器Office-R2通过路由表判断2.0网段由接口S1/0转发给路由器Office-R3的接口S1/1，Office-R3发现2.0属于该路由器的直连网段，通过E0/0口转发给目标主机；2.0网段回传数据包给0.0网段，路由原理同样。

         其中对于路由器Office-R1,2.0属于非直连网段；对于Office-R2，0.0与2.0网段属于非直连网段；对于Office-R3，0.0网段属于非直连网段。非直连网段的数据转发就需要通过手工添加静态路由来完成数据转发。

4. 实验2：通过路由汇总简化路由表

     4.1 实验目标：通过配置静态路由表，使得192.168.0.0网段与176.16.0.0-176.16.3.0网段互通

     4.2 Core-Route路由器左侧网段均为192.168开头，右侧均为176.16开头，按照最原始的配置策略，需要为176.16.0.0/176.16.1.0/176.16.2.0/176.16.3.0分别配置路由，这样太繁琐，我们可以通过子网掩码来简化路由配置条数

    Core-Route ：

Core-Route(config)#int s1/1
Core-Route(config-if)#clock rate 64000
Core-Route(config-if)#ip address 10.20.21.2 255.255.255.0
Core-Route(config-if)#exit
Core-Route(config)#int s1/0
Core-Route(config-if)#ip address 10.20.0.2 255.255.255.0
Core-Route(config-if)#clock rate 64000
Core-Route(config-if)#end

ip route 176.16.0.0 255.255.0.0 10.20.0.1
ip route 192.168.0.0 255.255.0.0 10.20.21.1

  Book-R1

Book-R1(config)#int e0/0
Book-R1(config-if)#ip add 176.16.3.1 255.255.255.0
Book-R1(config-if)#no shutdown
Book-R1(config-if)#exit
Book-R1(config)#int s1/0
Book-R1(config-if)#ip add 10.20.0.1 255.255.255.0
Book-R1(config-if)#no shutdown
Book-R1(config-if)#exit
Book-R1(config)#ip route 192.168.0.0 255.255.0.0 s1/0

  Office-R4：

Office-R4(config)#int s1/1
Office-R4(config-if)#ip address 10.20.20.1 255.255.255.0
Office-R4(config-if)#no shutdown
Office-R4(config-if)#exit
Office-R4(config)#int s1/0
Office-R4(config-if)#ip address 10.20.21.1 255.255.255.0
Office-R4(config-if)#no shutdown
Office-R4(config-if)#exit

Office-R4(config)#ip route 176.16.0.0 255.255.0.0 s1/0
Office-R4(config)#ip route 192.168.0.0 255.255.0.0 s1/1

 Office-R3-R1分别增加路由命令：

ip route 176.16.0.0 255.255.0.0 S1/0

  4.3 静态路由配置总结2：

      通过合理IP地址规划，通过路由汇总来简化路由表配置

-----断点，未完成，待续
