制作的地图出图的时候可能会遇到分幅导出的需求，对于河流和道路这样的地图分幅，如果只是简单的分幅会导致导出的地图上道路或者水系的方向混乱，这里我们以河流为例，介绍一下ArcGIS如何沿河流方向分幅导出地图，希望能对你有所帮助。
新建带状地图索引要素

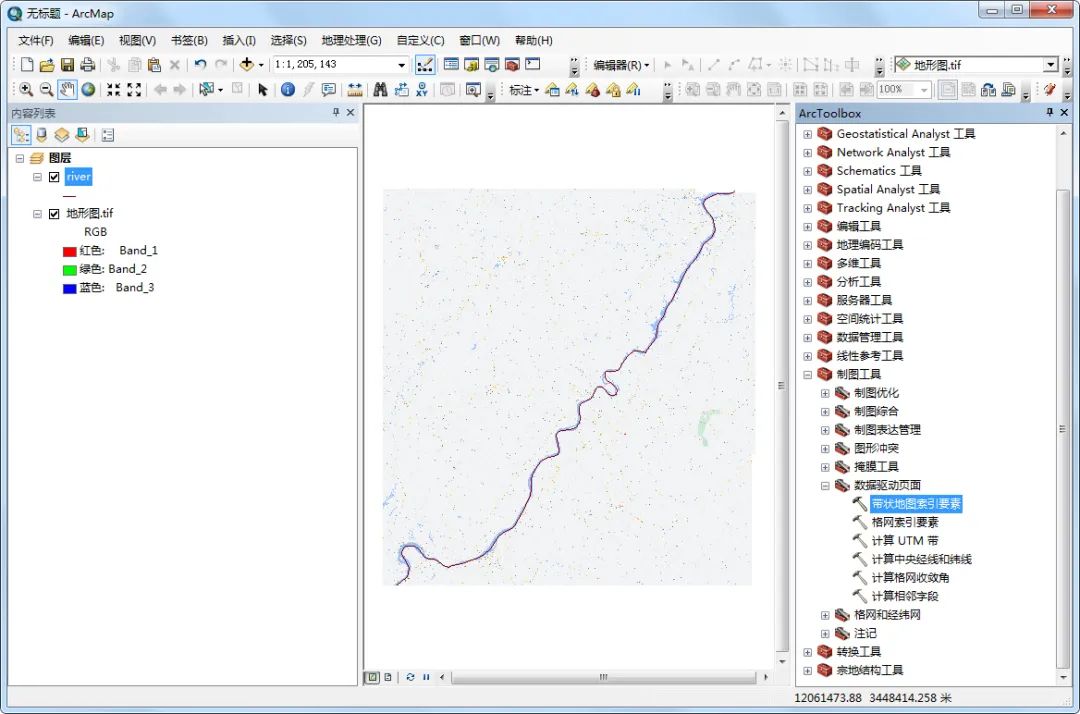

在ArcToolbox中点击“制图工具\数据驱动页面\带状地图索引要素”，调用带状地图索引要素工具，如下图所示。
调用带状地图索引要素工具

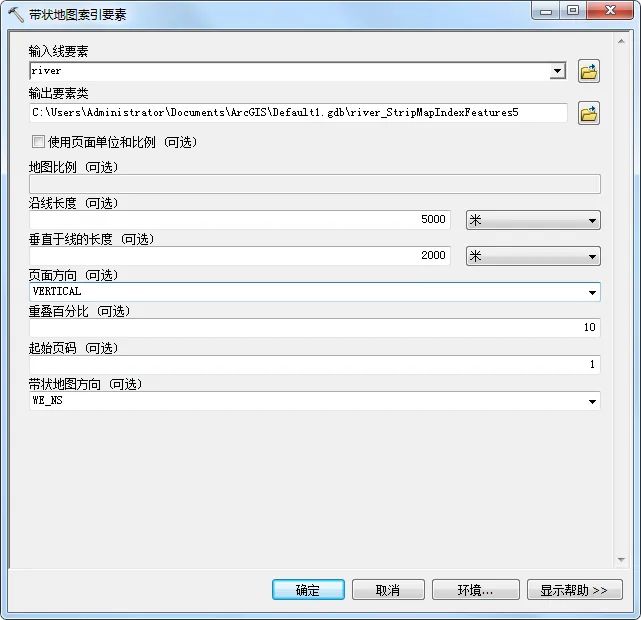

在显示的带状地图索引要素对话框内，输入线要素为沿河的线要素，设置输出要素类，沿线长度设置为5000米，垂直于线的长度设置为2000米，页面方向选择VERTICAL（即页面上带状地图系列的方向为从左至右），其余的默认即可，如下图所示。
带状地图索引要素设置

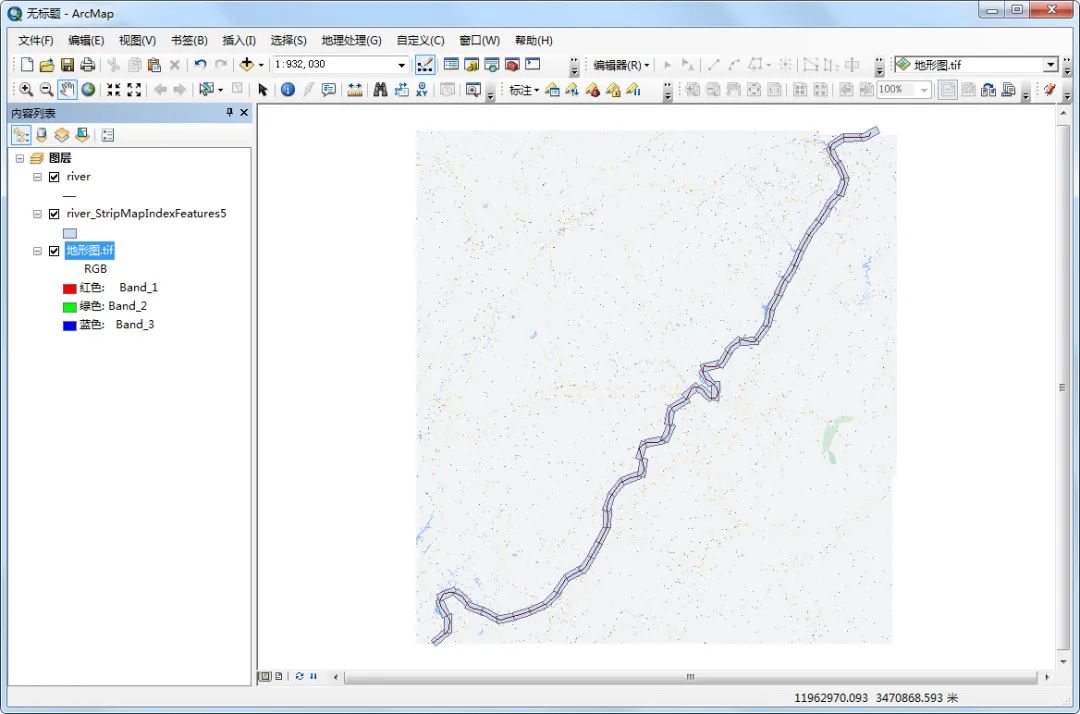

点击确定完成带状地图索引要素的生成，生成的要素如下图所示。
带状地图索引要素效果
数据驱动页面设置

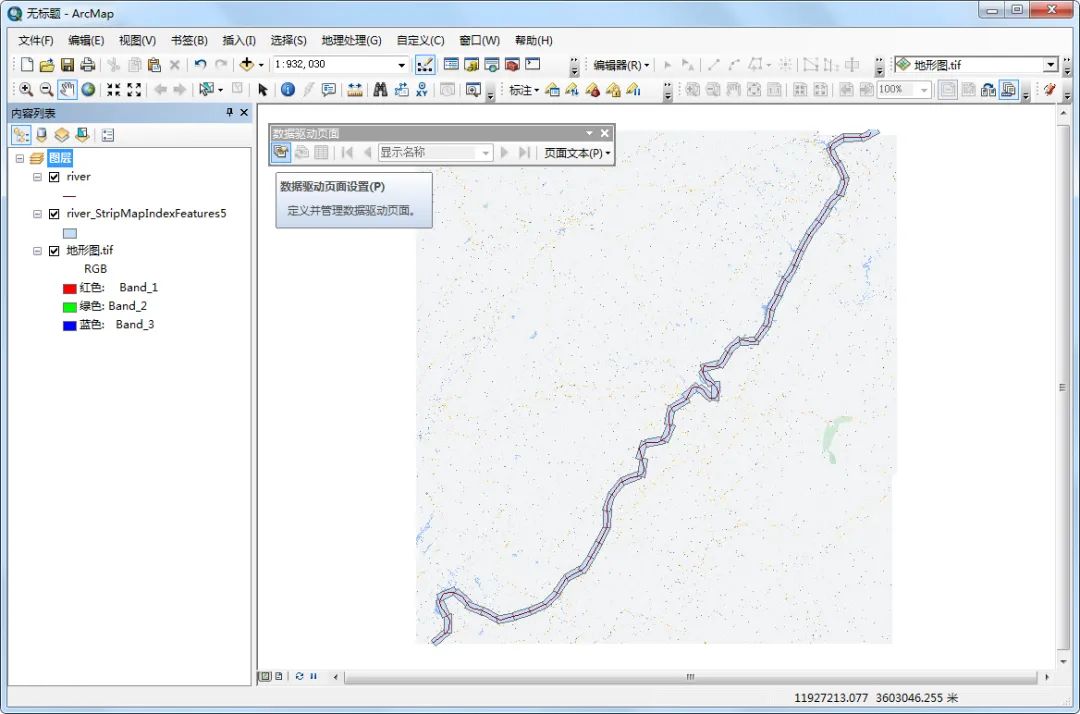

打开数据驱动页面工具条，在工具条上点击数据驱动页面设置，如下图所示。
点击数据驱动页面设置

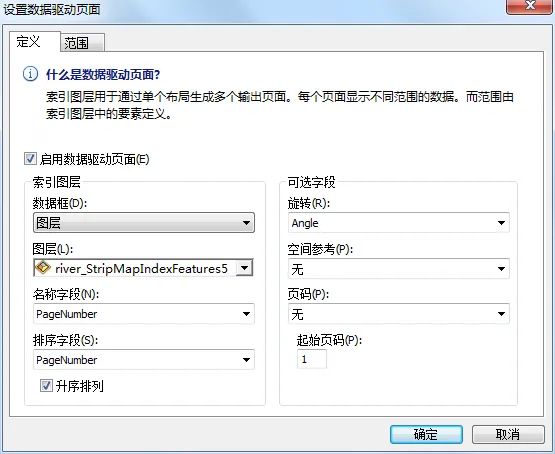

在显示的设置数据驱动页面对话框内，勾选上启用数据驱动页面，数据框选择图层，图层选择生成的带状地图索引要素图层，名称字段和排序字段根据实际需求选择，旋转选择Angle字段，如下图所示。
设置数据驱动页面
点击确定后自动定位到第一张图位置，如下图所示。
第一张图

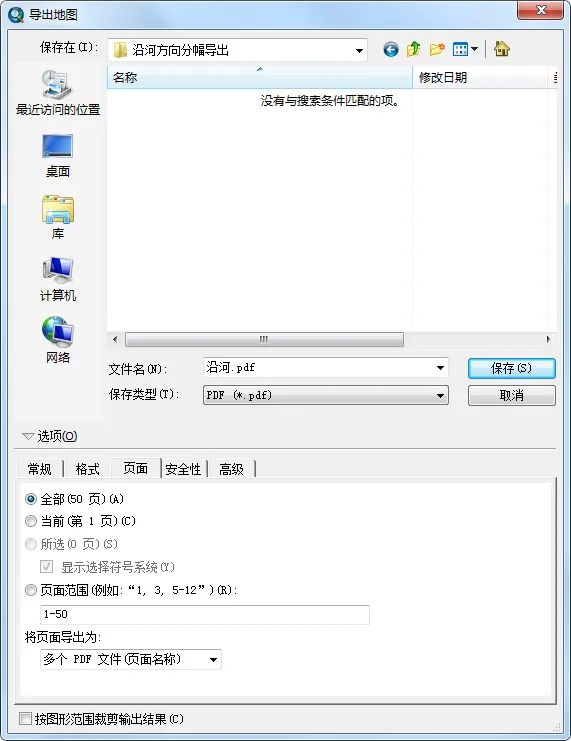

将地图导出为PDF文件，页面选择全部页面，选择将页面导出为多个PDF文件（如果不想导出图上的线要素和带状地图索引要素，可以关闭对应的图层），如下图所示。
导出地图设置
（本文首发于“水经注GIS”公号，关注公号免费领取地图数据）
