如何使用ArcGIS Pro制作地质剖面图

地质剖面图是一种用于表示地下地质构造的二维图形，通过垂直切面的形式展示地层、岩石类型和断层等地质结构在地下的分布情况。

现在为你分享一下如何使用ArcGIS Pro制作地质剖面图，希望能对你有所帮助。

制作三维卫星地图

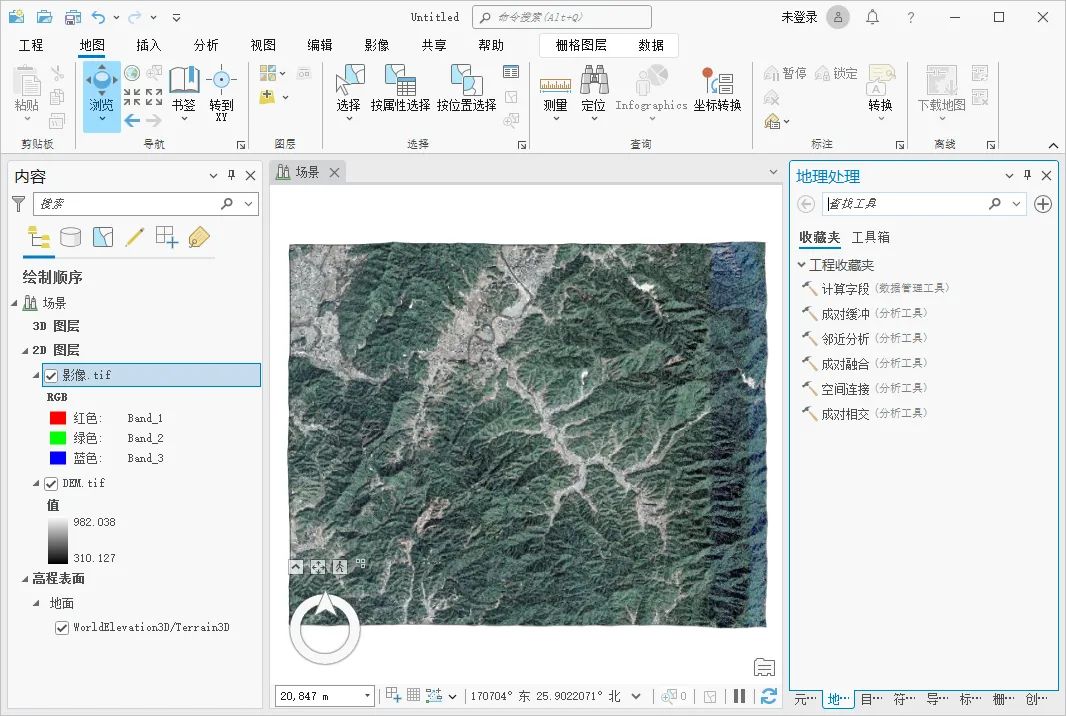

新建一个局部场景，将DEM和影像加载进来，如下图所示。

加载的数据

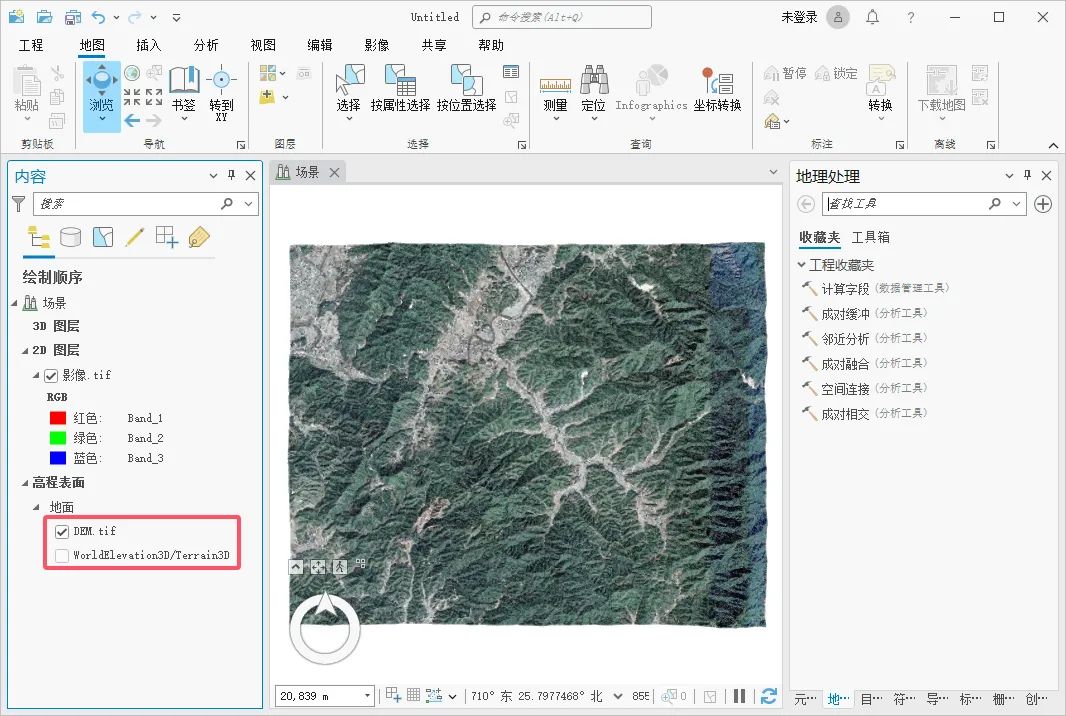

将DEM数据拖动到高程表面内，并关闭自带的在线高程数据，如下图所示。

调整位置

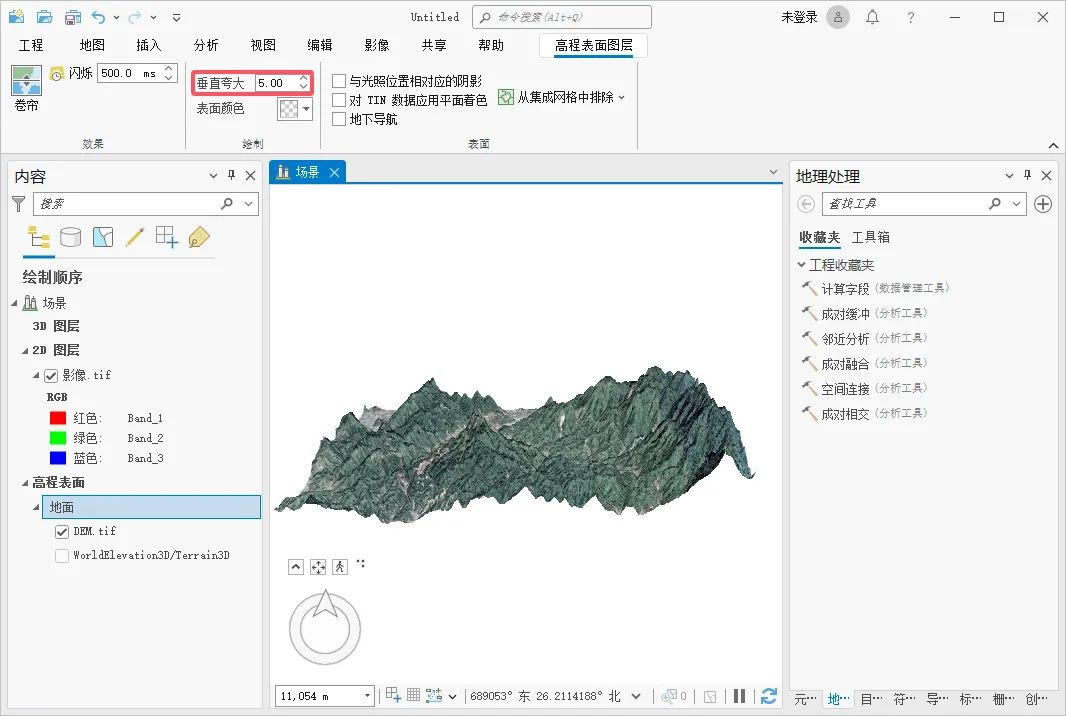

选中地面，在高程表面图层选项内垂直夸大设置为5，如下图所示所示。

调整夸张因子

到此三维地形准备完毕，接下来为地形数据增加地质剖面图。

制作地质剖面图

将范围线文件加载进来，效果如下图所示。
