CAD 转 SHP，这个专业软件你一定要试试

CAD2Shape 8 是一款专业的 CAD 到 GIS 格式转换软件，已经在市场上有了较长时间的积累和发展。

该软件是一个独立程序，不依赖于 ArcGIS、ArcMap、ArcView 或任何其他程序。

如果你需要软件安装包，请在文末查看该软件的领取方法。

软件介绍

CAD2Shape 的作用是将 AutoCAD DXF 或 DWG 格式转换为 ESRI Shapefile（ArcGIS、ArcMap、ArcView 等），并且完整的保留 CAD 文件的属性。

该软件适用于工程师、设计师和GIS专业人员，他们需要将 CAD 中的设计数据用于地理空间分析、地图制作等。

软件界面

CAD2Shape 具有支持多种 CAD 文件格式、支持坐标系转换和支持属性数据导出等优点。

软件功能

CAD2Shape 最主要的功能就是将 CAD文件转换为 Shapefile 格式，以便在 GIS 软件中进一步分析和处理，该软件包含以下的功能。

独立的 CAD 到 Shapefile 转换。

转换所有 AutoCAD DXF 和 DWG 版本，最高支持到 AutoCAD 2019版本。

可选择转换为 2D 或 3D Shapefile，或转换为带有 Z 值作为高程数据的 2D Shapefile文件。

文本到“标签主题”的转换。

文本到折线。

从 ATTRIB 数据创建要素属性。

扩展实体数据转换 (Xdata)。

将 3D 表面转换为 MultiPatch Shapefile 类型。

转换为所有 2D/3D Shapefile 类型。

按图层、区域、颜色、实体过滤。

使用命令行模式进行批量转换。

转换为 CSV、XYZ 数据文件。

用户定义的属性。

转换CAD文件

CAD2Shape 支持 2D/3D 数据互转、属性自动提取，兼容 CAD 2019 格式并保留空间精度与元数据完整性，满足专业 GIS 工程需求。

使用步骤

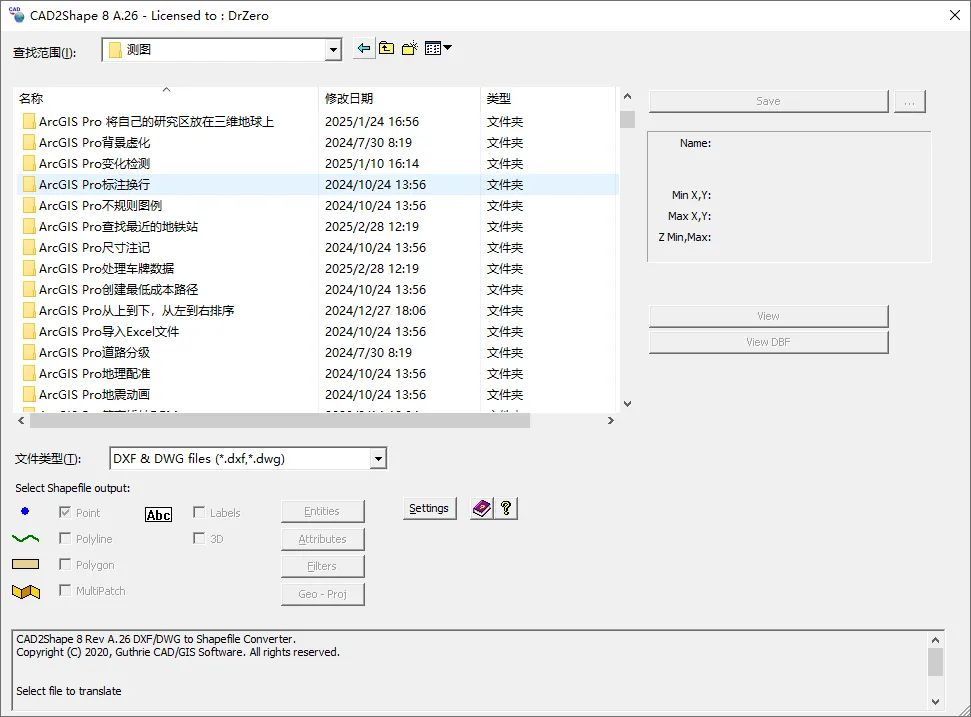

打开软件，选择上需要转换的 DWG 文件（或 DXF 文件），如下图所示。

选择文件

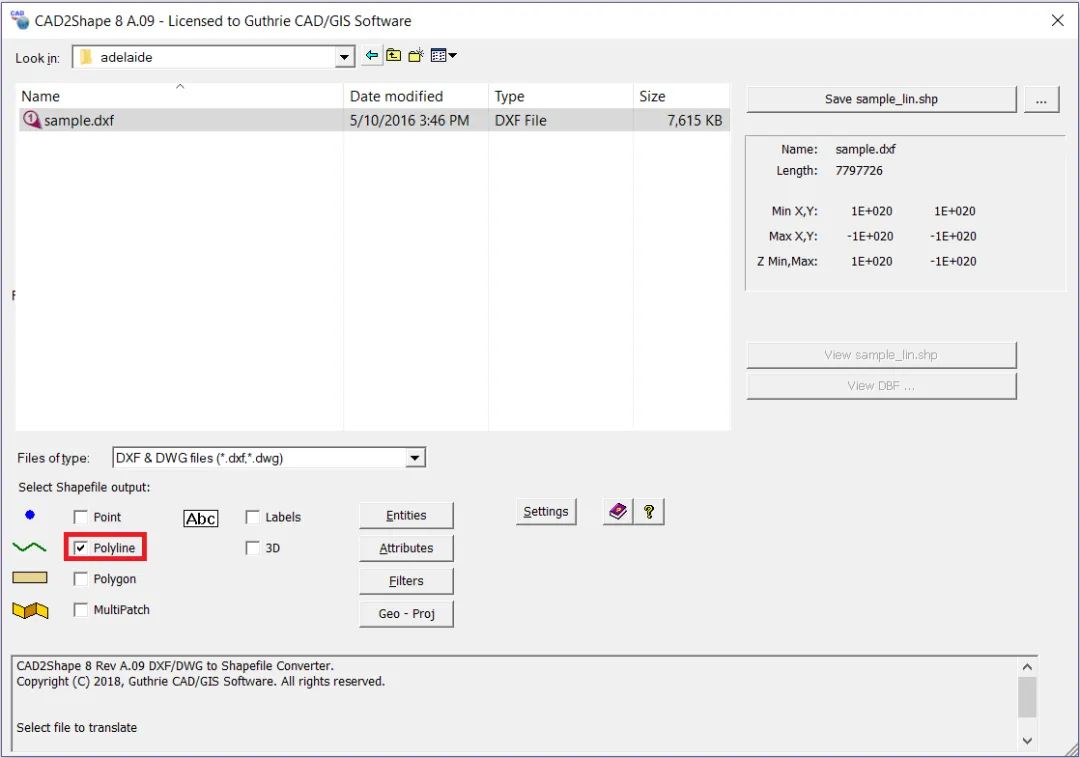

选择 Shapefile 输出类型（点、折线、多边形、多面片或者3D），这里选择折线，点击“属性”按钮，如下图所示。

选择输出类型

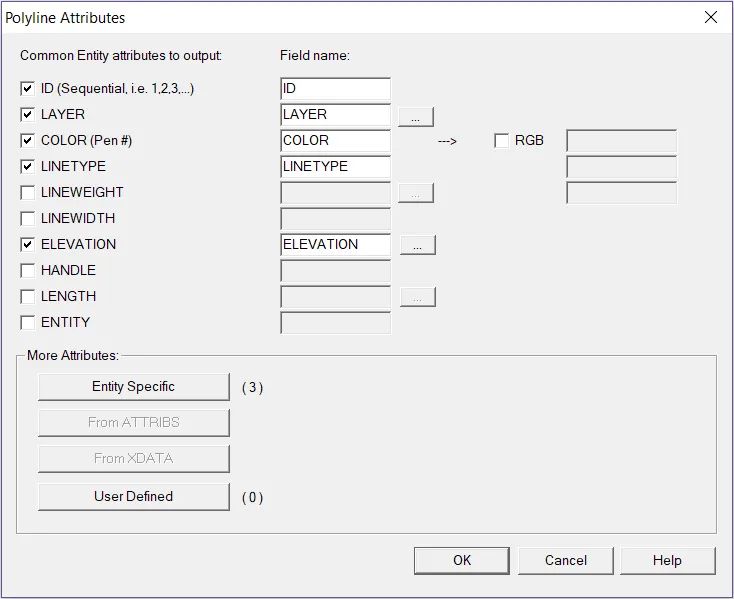

选择要转换的属性，点击 OK 确定，如下图所示。

设置转换属性

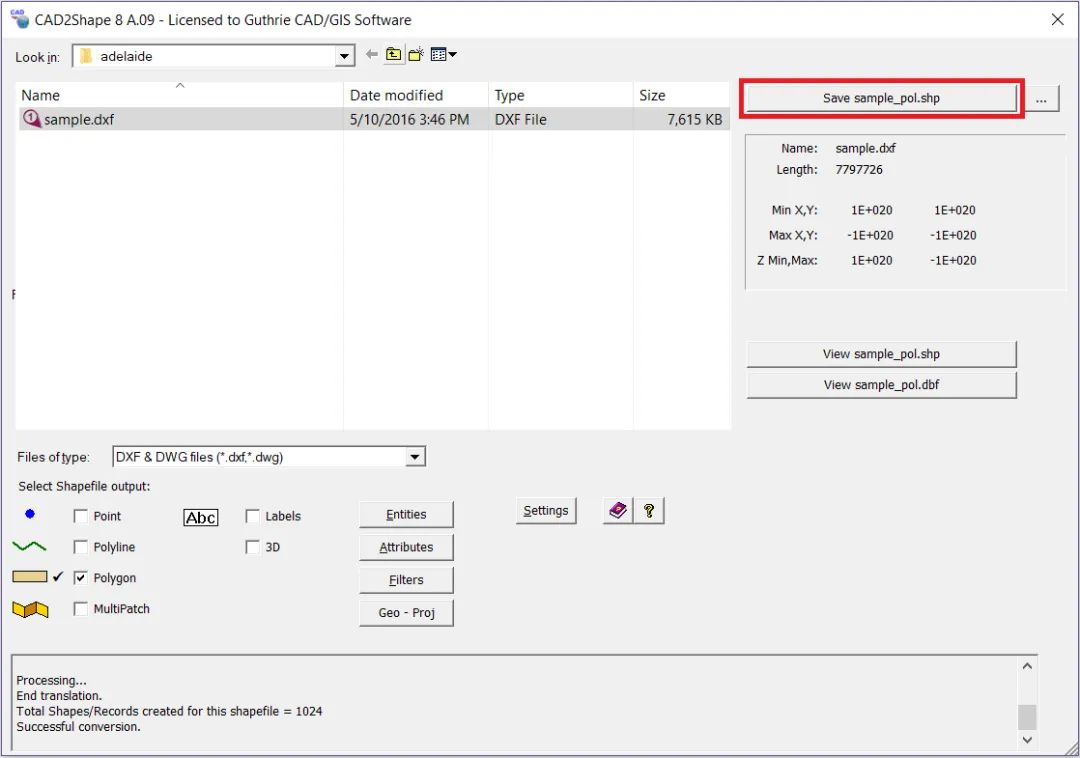

点击“保存”按钮即可完成将 DWG / DXF 文件转换为 Shapefile文件，如下图所示。

保存

整个转换过程比较简单，选择上需要转换的 CAD 文件，选择导出的 SHP 类型，设置属性后转换即可。

写在最后

本文为你分享了 CAD 转 SHP 软件 CAD2Shape，主要包括了软件介绍、软件功能和使用步骤等。
