科研绘图3dMax多孔空心球建模教程

1.     创建几何球体。右边命令面板，“创建->几何体->几何球体”

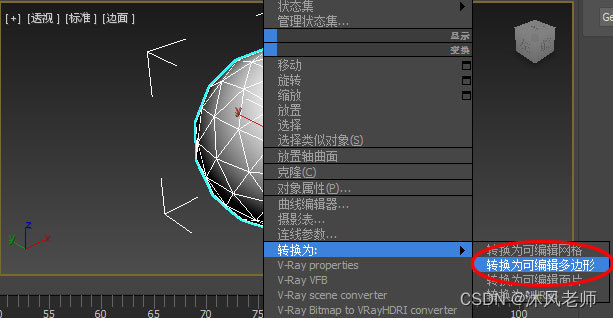

2.      将球体转化为可编辑多边形。在球体上右键，弹出的菜单中选择“转换为->转换为可编辑多边形”

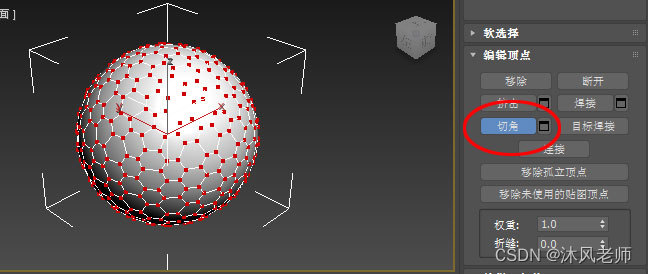

3.      点击右边命令面板顶点子物体按钮，进入顶点子物体，“Ctrl+A”全选择所有顶点，使用切角命令，把表面转化成六边形面构成。

 选择切角命令，按住鼠标在顶点上拖动，直到球体表面呈现比较均匀的六边形。

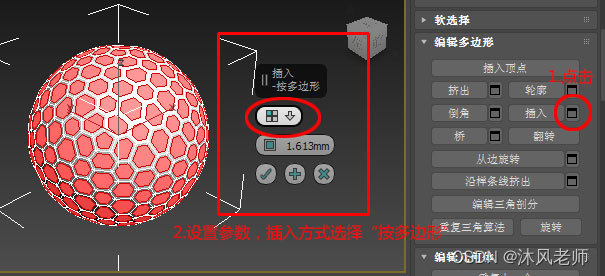

4.      切换到多边形子物体（面子物体），选择所有面，使用插入命令，给六形边一个轮廓。

点击命令面板“插入”后面的窗口图标，然后设置参数，点击“对号”按钮确定。

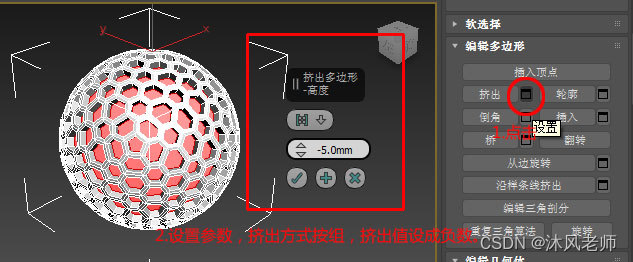

5.      对默认被选中的面应用倒角或挤出命令，目的是产生一个厚度感。

点击命令面板“挤出”后面的窗口图标，然后设置参数，点击“对号”按钮确定。

6.      删除默认选中的面，得到镂空的球体。



保持挤出后默认选择的面，点击键盘上的“Delete”键

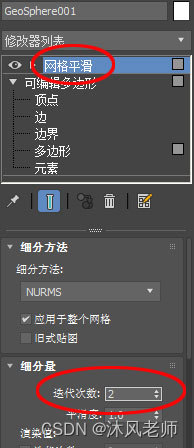

7.      最后退出子物体编辑，对球体应用网格平滑修改器设置参数，OK!。

应用“网格平滑”修改器，设置参数：迭代次数为2

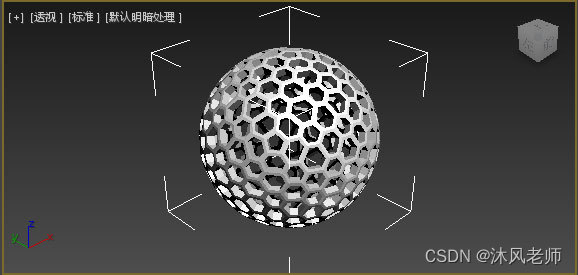

OK!最后效果如下图：



 最终效果
