【沐风老师】3dMax使用克隆修改器插件创建旋转楼梯教程

3DMAX克隆修改器插件，它通过增量平移、旋转和缩放输入几何体来创建对象的副本。在某些方面，它类似于 3dMax 的内置“阵列”工具，但有一个主要优点 -克隆修改器是完全参数化的，因此您可以随时更改重复项的数量及其分布。其他功能包括随机变换和材质 ID 的能力；另外，您可以将多个克隆修改器添加到修改器堆栈中以创建 1D、2D 甚至 3D 阵列，每个阵列都有自己的设置。



【适用版本】

3dMax7 - 2024

【主要特性】

•       按程序克隆任何几何对象。

•       增量平移、旋转和缩放。

•       完全无损。随时编辑设置。

•       随机旋转、平移和缩放克隆的几何体。

•       随机化克隆几何体上的材质 ID。

•       可以将多个克隆修改器添加到堆栈中以创建 2D 和 3D 数组。

•       兼容Max 7及以上版本

【安装方法】

克隆支持 3dMax 7 及更高版本。没有自动安装程序应用程序，因此您需要按照以下步骤手动安装克隆修改器插件：

复制对应版本的Clone.dlm 文件到 3dMax的插件目录，通常位于C:\Program Files\Autodesk\3ds Max #### \Plugins。

克隆修改器插件安装完成之后，启动3dMax选择要克隆的对象，然后，切换到“修改”面板，在修改器列表中找到”Clone”修改器。





【使用方法示例】

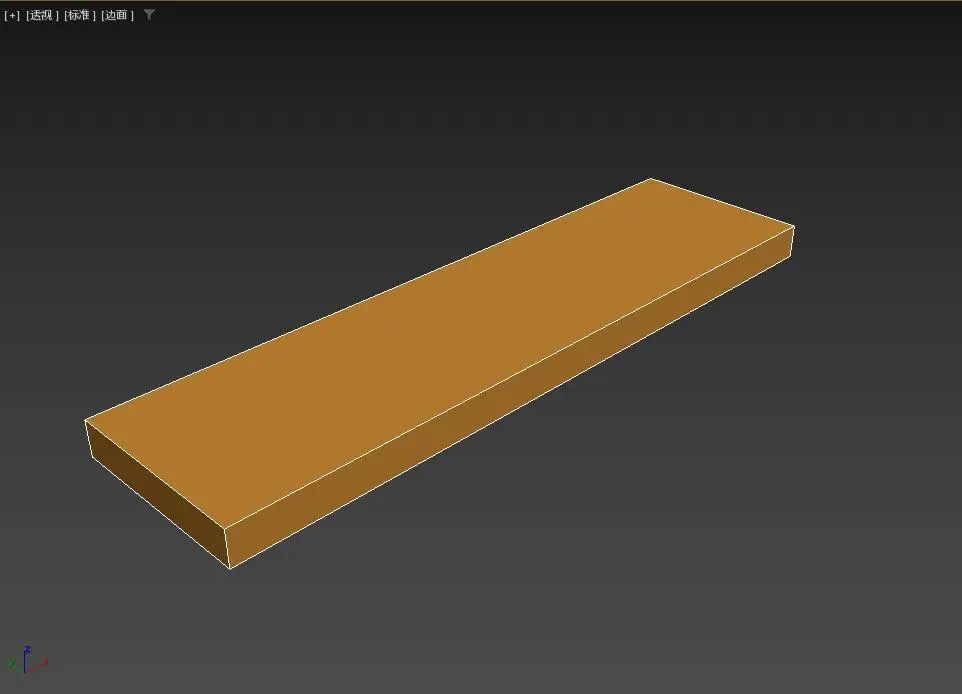

1.创建一个长方体对象。

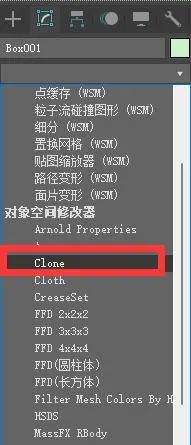

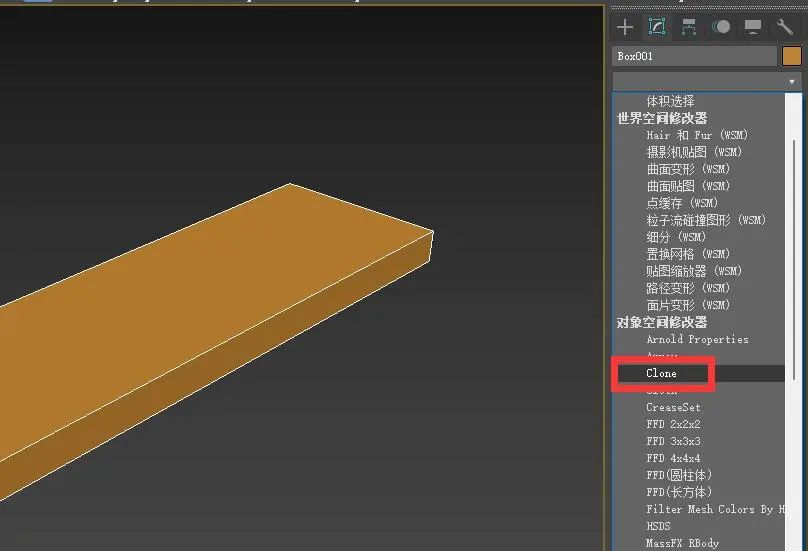

2.切换到修改面板，从修改器列表中选择“Clone”修改器。

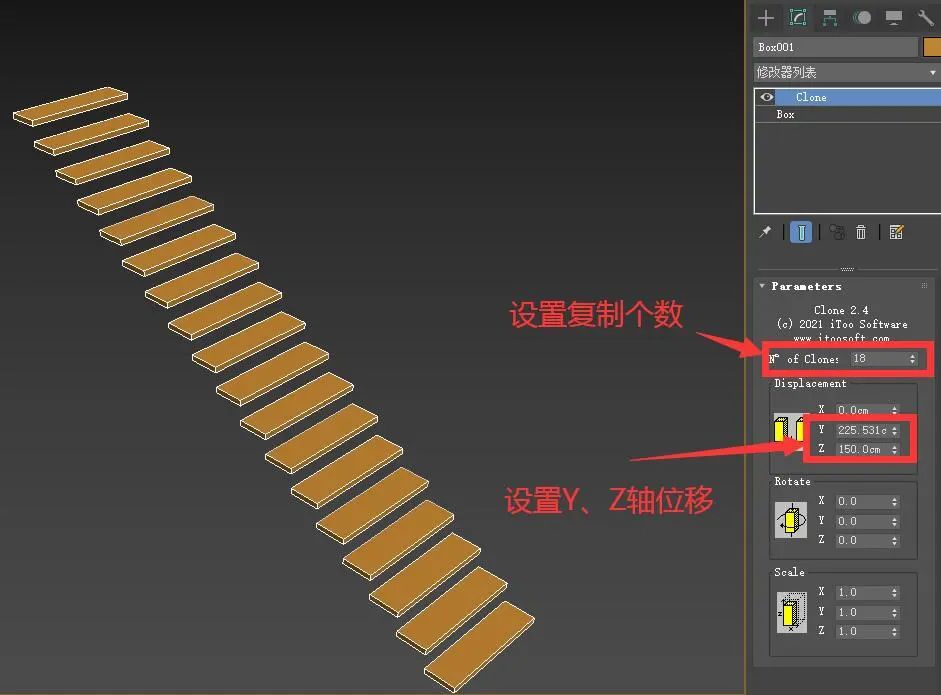

3.设置克隆个数和Y、Z轴位移参数。

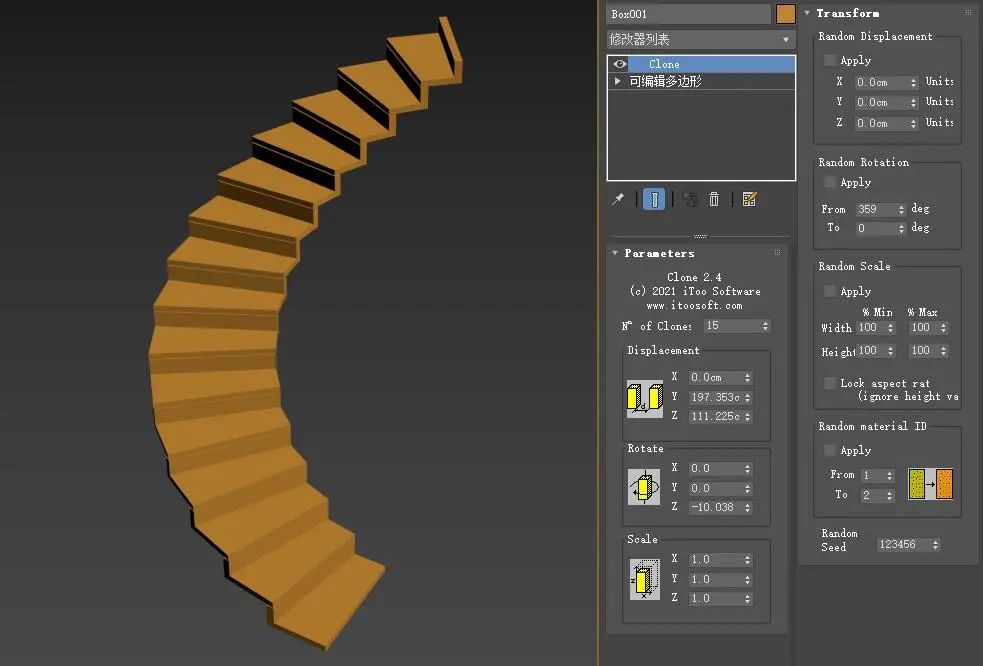

4.设置旋转参数：

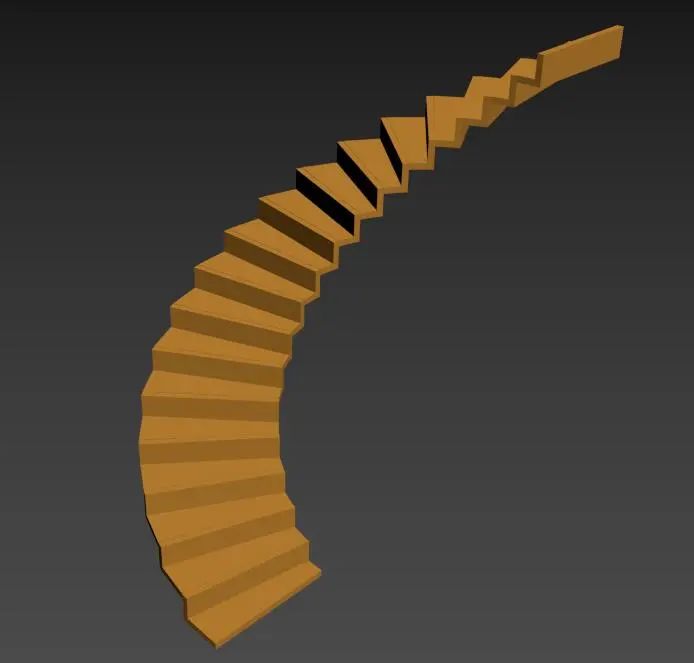

5.为长方体添加“编辑多边形”修改器，编辑长方体的形状，得到一个更真实的旋转楼梯模型。

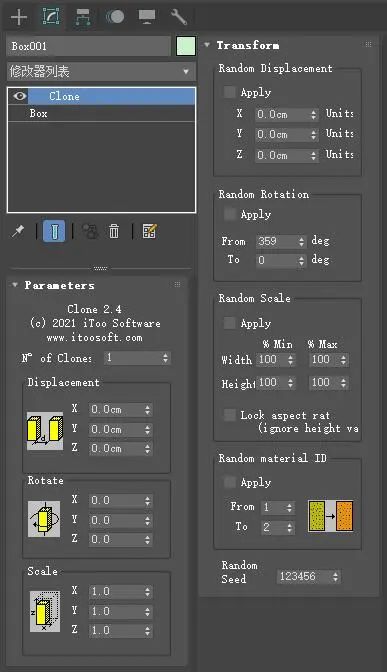

【附：参数说明】

克隆数量

设置复制输入几何图形的次数。使用以下变换设置来递增每个克隆

移位

使用为 X、Y 和 Z 轴设置的值增量平移输入几何体。

旋转

使用为 X、Y 和 Z 轴设置的值增量旋转输入几何体。

规模

使用为 X、Y 和 Z 轴设置的值增量缩放输入几何体。

随机变换

随机位移

使用为 X、Y 和 Z 轴设置的值随机旋转输入几何体。通过从当前位置减去该值以创建最小范围，并将该值添加到当前位置以创建最大范围来设置可以选择随机平移的范围。

随机旋转

使用“从”和“到”参数定义的范围之间的值在 Z 轴上随机旋转输入几何体。

随机尺度

随机缩放输入几何体。宽度在 X 轴和 Y 轴上按比例缩放，而高度在 Z 轴上分别缩放。

随机材料 ID

将材质 ID 随机应用于每个克隆，该材质 ID 是从使用“起始”和“终止”参数定义的范围中选择的。

随机种子

设置随机变换值的随机种子值。为此参数使用不同的值将产生不同的随机结果。
