【沐风老师】3DMAX一键楼层平面图生成器插件使用方法详解

3DMAX一键楼层平面图生成器插件使用教程

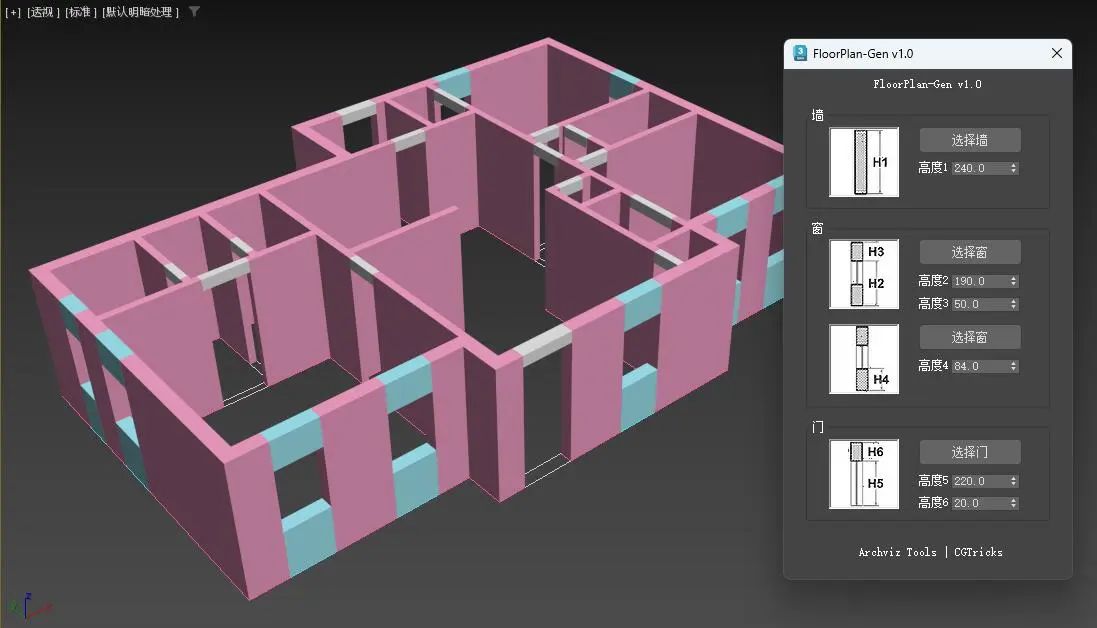

3DMAX楼层平面图生成器FloorPlanGen，一键从楼层平面图生成墙体、窗洞和门洞的插件。是一款傻瓜式的插件，可以让室内设计师在一定程度上提高工作效率！



【版本要求】

3dMax2015-2024（教程编写时max最高版本是2024）[不仅限于此范围]



【安装方法】

3DMAX楼层平面图生成器插件无需安装，使用时直接拖动插件脚本（mse）到3dMax视口中打开即可。

提示：解压缩后，确保插件脚本文件（mse）和ui文件夹位于同一目录中。



【使用方法】

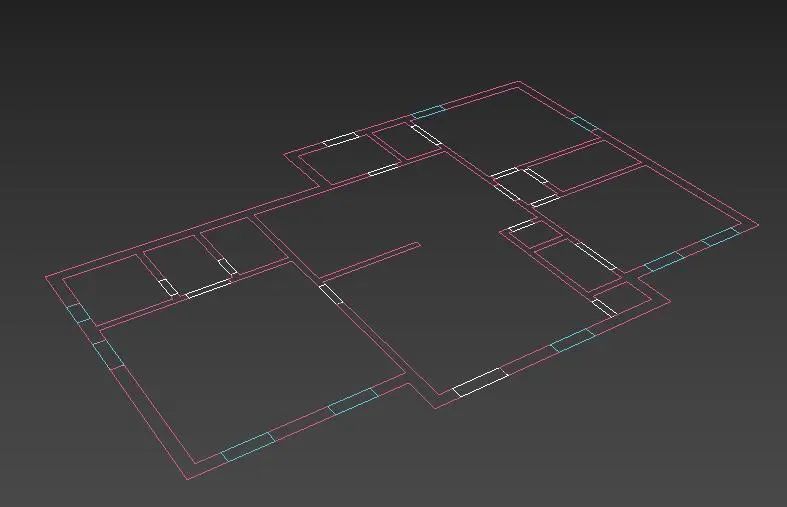

1.启动3dmax软件，加载（或绘制）楼层平面图。将图形中按墙体、窗户和门三种类别各自合并成单独的图形对象，即所有的墙体合并为一个图形；所有的窗户合并为一个图形；所有的门合并为一个图形。这样体可以对所有合并在一起的图形一次性应用该插件。
