关系概述

创建逻辑卷

对已有逻辑卷的修改与删除

E.G.1 从TEST卷组中删除test_lv的逻辑卷

E.G.2 重命名逻辑卷

E.G.3 修改test_lv逻辑卷的大小

E.G.4 扩展逻辑卷并修改系统文件的大小

关系概述

首先，物理卷（PV，Physical Volumes）对应的是硬件存储，是磁盘或者磁盘分区，是物理存在。而卷组（VG,Volume Group）和逻辑卷（LV，Logical Volumes）则是逻辑上的存在。

卷组是由一到多个物理卷组成的，他可以划分成一到多个逻辑卷。

LE，Logical Extent,字面上是逻辑区，是逻辑卷最小的存储单位，个人为了方便理解，常说做逻辑块，实际上是逻辑区域。

PE，Physical Extent,物理区，是物理卷区域，是物理卷最小的存储单位，可以在创建物理卷时，指定大小，但是指定之后，就不可以在更改，除非删除物理卷，重新创建，当然，内容也会被删除。

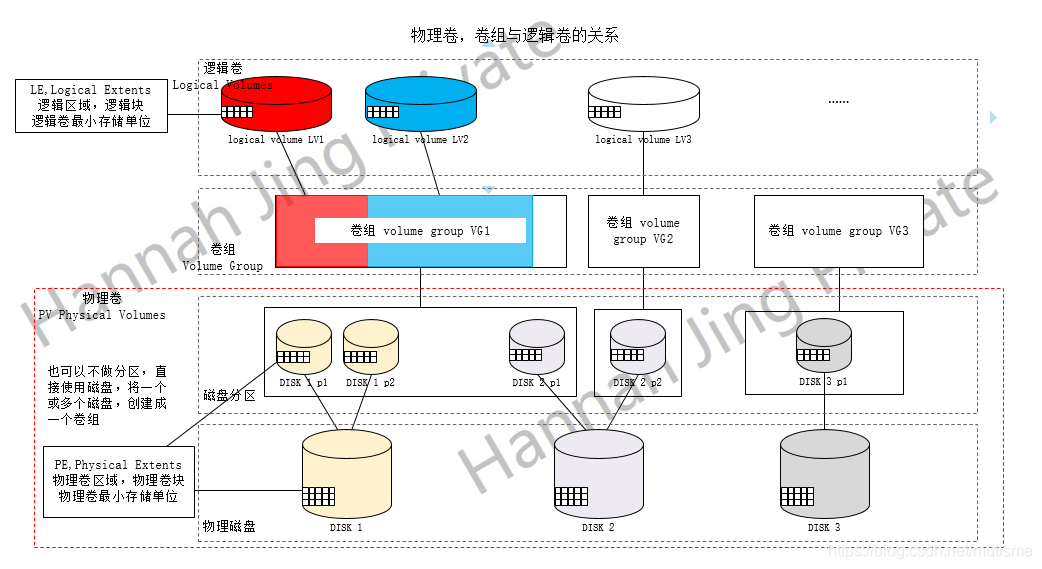

如下图：

上图中，关于物理卷的示意，只是大概示意，意为：磁盘和磁盘分区，均可以创建物理卷，无论是磁盘还是分区创建的物理卷，PE都是其最小存储单位。

高清无水印版可到以下链接下载资源，使用请说明出处，侵权必究。

物理卷、逻辑卷和卷组的关系图（高清版）.pdf

创建逻辑卷

可以直接使用磁盘设备，也可以使用磁盘的分盘，但是，不论使用哪种方法，创建换组之前都需要先创建物理卷，可以对一个磁盘创建，也可以一次创建多个，以空格隔开：

# pvcreate /dev/ram0 /dev/ram1
  Physical volume "/dev/ram0" successfully created
  Physical volume "/dev/ram1" successfully created

接下来可以将已经创建好的物理卷，选用需要的物理卷来创建卷组：

# vgcreate TEST /dev/ram0 /dev/ram1
  Volume group "TEST" successfully created

创建成功后，可以使用vgdisplay命令来查看卷组的情况：（可以指定卷组名称，之查看卷组情况，也可以使用vgdisplay查看所有的卷组，卷组名有大小写之分）

# vgdisplay TEST
  --- Volume group ---
  VG Name               TEST
  System ID
  Format                lvm2
  Metadata Areas        2
  Metadata Sequence No  1
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                0
  Open LV               0
  Max PV                0
  Cur PV                2
  Act PV                2
  VG Size               24.00 MiB
  PE Size               4.00 MiB
  Total PE              6
  Alloc PE / Size       0 / 0
  Free  PE / Size       6 / 24.00 MiB
  VG UUID               zejODC-HyXC-iD5p-5bUI-cKx3-BX8j-SMz50P

最后创建逻辑卷，就是从卷组中划出一部分或者全部，来创建一个逻辑卷：

# lvcreate -l 6 -n test_lv TEST
  Logical volume "test_lv" created.

# lvcreate -L 24M -n test_lv TEST
  Logical volume "test_lv" created.

以上两条命令的效果一致，都是从TEST卷组中划分出一个大小为24M，名为test_lv的逻辑卷。

参数说明：
-l 是按PE的数量计算大小，也就是物理块数量，一个卷组有多少个块可以划分，可以在vgdisplay的Free PE一项中查看；
-L 是按照Size的大小划分，也就是K、M、G、T等，比如说200M，就是创建一个200M的逻辑卷，可以和-l替换；
-n 是要创建的逻辑卷的名称；
最后，要指定，从哪个卷组中划分

可以使用以下命令查看已经划分的逻辑卷的情况，如：只查看TEST卷组下创建的逻辑卷

# lvdisplay TEST
  --- Logical volume ---
  LV Path                /dev/TEST/test_lv
  LV Name                test_lv
  VG Name                TEST
  LV UUID                g5BnqX-Etn6-TTc7-Jnfk-Mtt3-VmqL-441LLJ
  LV Write Access        read/write
  LV Creation host, time o11204x1.ntos.com, 2019-09-05 14:18:31 +0800
  LV Status              available
  # open                 0
  LV Size                24.00 MiB
  Current LE             6
  Segments               2
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           249:3

对已有逻辑卷的修改与删除

操作过程中，常会出现很多对已经存在的逻辑卷的扩充，删除，重指定大小等操作

E.G.1 从TEST卷组中删除test_lv的逻辑卷

# lvremove test_lv TEST
  Volume group "test_lv" not found
  Cannot process volume group test_lv
Do you really want to remove active logical volume test_lv? [y/n]: y
  Logical volume "test_lv" successfully removed

E.G.2 重命名逻辑卷

# lvrename TEST test_lv lv_test
  Renamed "test_lv" to "lv_test" in volume group "TEST"

# lvdisplay TEST
  --- Logical volume ---
  LV Path                /dev/TEST/lv_test
  LV Name                lv_test
  VG Name                TEST
  LV UUID                g5BnqX-Etn6-TTc7-Jnfk-Mtt3-VmqL-441LLJ
  LV Write Access        read/write
  LV Creation host, time o11204x1.ntos.com, 2019-09-05 14:18:31 +0800
  LV Status              available
  # open                 0
  LV Size                48.00 MiB
  Current LE             12
  Segments               4
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           249:3

E.G.3 修改test_lv逻辑卷的大小

增加大小一定要确定，卷组中有足够的空间可以给逻辑卷扩展，否则扩展会失败

--减小大小
# lvresize -l -4 /dev/TEST/lv_test
  WARNING: Reducing active logical volume to 8.00 MiB.
  THIS MAY DESTROY YOUR DATA (filesystem etc.)
Do you really want to reduce TEST/lv_test? [y/n]: y
  Size of logical volume TEST/lv_test changed from 24.00 MiB (6 extents) to 8.00 MiB (2 extents).
  Logical volume lv_test successfully resized.

--增加大小
# lvresize -L +16M /dev/TEST/lv_test
  Size of logical volume TEST/lv_test changed from 8.00 MiB (2 extents) to 24.00 MiB (6 extents).
  Logical volume lv_test successfully resized.

E.G.4 扩展逻辑卷并修改系统文件的大小

特别说明，扩展的时候，常使用lvextend命令，lvresize也可以实现：

--若当前卷组大小不足以扩展逻辑卷，步骤如下
--查看为划分卷组的物理卷
# pvdisplay
  --- Physical volume ---
  PV Name               /dev/ram1
  VG Name               TEST
  PV Size               16.00 MiB / not usable 4.00 MiB
  Allocatable           yes (but full)
  PE Size               4.00 MiB
  Total PE              3
  Free PE               0
  Allocated PE          3
  PV UUID               elLt5N-HXME-ZsAJ-uGCm-SjYo-VZ3D-Upl2X8

  "/dev/ram2" is a new physical volume of "16.00 MiB"
  --- NEW Physical volume ---
  PV Name               /dev/ram2
  VG Name
  PV Size               16.00 MiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               sP7aAI-e3iL-ys2l-lmEv-p2p3-mQzH-hNMQ33

--扩展卷组
# vgextend TEST /dev/ram2
  Volume group "TEST" successfully extended
# pvdisplay
--- Physical volume ---
  PV Name               /dev/ram2
  VG Name               TEST
  PV Size               16.00 MiB / not usable 4.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              3
  Free PE               3
  Allocated PE          0
  PV UUID               sP7aAI-e3iL-ys2l-lmEv-p2p3-mQzH-hNMQ33

# vgdisplay TEST
  --- Volume group ---
  VG Name               TEST
  System ID
  Format                lvm2
  Metadata Areas        3
  Metadata Sequence No  9
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               0
  Max PV                0
  Cur PV                3
  Act PV                3
  VG Size               36.00 MiB
  PE Size               4.00 MiB
  Total PE              9
  Alloc PE / Size       6 / 24.00 MiB
  Free  PE / Size       3 / 12.00 MiB
  VG UUID               zejODC-HyXC-iD5p-5bUI-cKx3-BX8j-SMz50P

--卷组多出了12M 3个PE的大小，此时可以给逻辑卷扩展最多12M的空间
# lvextend -L +12M /dev/TEST/lv_test
  Size of logical volume TEST/lv_test changed from 24.00 MiB (6 extents) to 36.00 MiB (9 extents).
  Logical volume lv_test successfully resized.

# lvextend -L +12M /dev/TEST/lv_test -r --也只直接扩展并充值文件系统大小

当逻辑卷扩展完成后，若该逻辑卷已经挂载到文件系统上，那么，我们还需要修改文件系统的大小，扩展磁盘大小时，可以保留原磁盘中的内容，但是，如果要回收部分磁盘空间，那么，磁盘则需要格式化。

挂载文件系统并修改文件系统信息的步骤如下：

--现在逻辑卷大小为36M,挂载到文件系统
# lvdisplay TEST
  --- Logical volume ---
  LV Path                /dev/TEST/lv_test
  LV Name                lv_test
  VG Name                TEST
  LV UUID                g5BnqX-Etn6-TTc7-Jnfk-Mtt3-VmqL-441LLJ
  LV Write Access        read/write
  LV Creation host, time o11204x1.ntos.com, 2019-09-05 14:18:31 +0800
  LV Status              available
  # open                 1
  LV Size                36.00 MiB
  Current LE             9
  Segments               3
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           249:3

# mkfs.ext3 /dev/TEST/lv_test
# mount /dev/TEST/lv_test /lvtest
# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/mapper/vg_root-lvroot
                       14G  5.6G  7.4G  44% /
tmpfs                 767M   72K  767M   1% /dev/shm
/dev/sda1             976M   84M  825M  10% /boot
/dev/mapper/vg_data-lvdata
                       20G  9.0G  9.6G  49% /u01
/dev/mapper/TEST-lv_test
                       35M  443K   33M   2% /lvtest

--扩展逻辑卷大小到48M
# vgdisplay TEST
  --- Volume group ---
  VG Name               TEST
  System ID
  Format                lvm2
  Metadata Areas        4
  Metadata Sequence No  18
  VG Access             read/write
  VG Status             resizable
  MAX LV                0
  Cur LV                1
  Open LV               1
  Max PV                0
  Cur PV                4
  Act PV                4
  VG Size               48.00 MiB
  PE Size               4.00 MiB
  Total PE              12
  Alloc PE / Size       9 / 36.00 MiB
  Free  PE / Size       3 / 12.00 MiB
  VG UUID               zejODC-HyXC-iD5p-5bUI-cKx3-BX8j-SMz50P

# lvextend -L 48M /dev/TEST/lv_test
  Size of logical volume TEST/lv_test changed from 36.00 MiB (9 extents) to 48.00 MiB (12 extents).
  Logical volume lv_test successfully resized.

# lvdisplay TEST
  --- Logical volume ---
  LV Path                /dev/TEST/lv_test
  LV Name                lv_test
  VG Name                TEST
  LV UUID                g5BnqX-Etn6-TTc7-Jnfk-Mtt3-VmqL-441LLJ
  LV Write Access        read/write
  LV Creation host, time o11204x1.ntos.com, 2019-09-05 14:18:31 +0800
  LV Status              available
  # open                 1
  LV Size                48.00 MiB
  Current LE             12
  Segments               4
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           249:3

--此时文件系统的大小并没有增加
# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/mapper/vg_root-lvroot
                       14G  5.6G  7.4G  44% /
tmpfs                 767M   72K  767M   1% /dev/shm
/dev/sda1             976M   84M  825M  10% /boot
/dev/mapper/vg_data-lvdata
                       20G  9.0G  9.6G  49% /u01
/dev/mapper/TEST-lv_test
                       35M  443K   33M   2% /lvtest

--更新文件系统的大小
--原磁盘上有一个1.log的文件
# ls
1.log

--推出磁盘的占用，解挂磁盘
# umount /lvtest

--更新文件系统磁盘大小
# resize2fs /dev/TEST/lv_test
resize2fs 1.43-WIP (20-Jun-2013)
Resizing the filesystem on /dev/TEST/lv_test to 49152 (1k) blocks.
The filesystem on /dev/TEST/lv_test is now 49152 blocks long.

--重新挂载
# mount /dev/TEST/lv_test /lvtest
# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/mapper/vg_root-lvroot
                       14G  5.6G  7.4G  44% /
tmpfs                 767M   72K  767M   1% /dev/shm
/dev/sda1             976M   84M  825M  10% /boot
/dev/mapper/vg_data-lvdata
                       20G  9.0G  9.6G  49% /u01
/dev/mapper/TEST-lv_test
                       47M  586K   44M   2% /lvtest

--磁盘上的文件仍然存在
# ls
1.log
