波导理论（一）规则金属波导一般解法

1. 纵横分离法+矢量微分方程+边界条件 求解波函数

场矢量的第一次纵横分离是将纵向分量和横向分量分离（三维矢量变三维标量），第二次纵横分离是将横向坐标函数（分布函数）和横向坐标函数（传播因子）分离。

2. 公式推导

（1）TE波、TM波、TEM波三维场函数

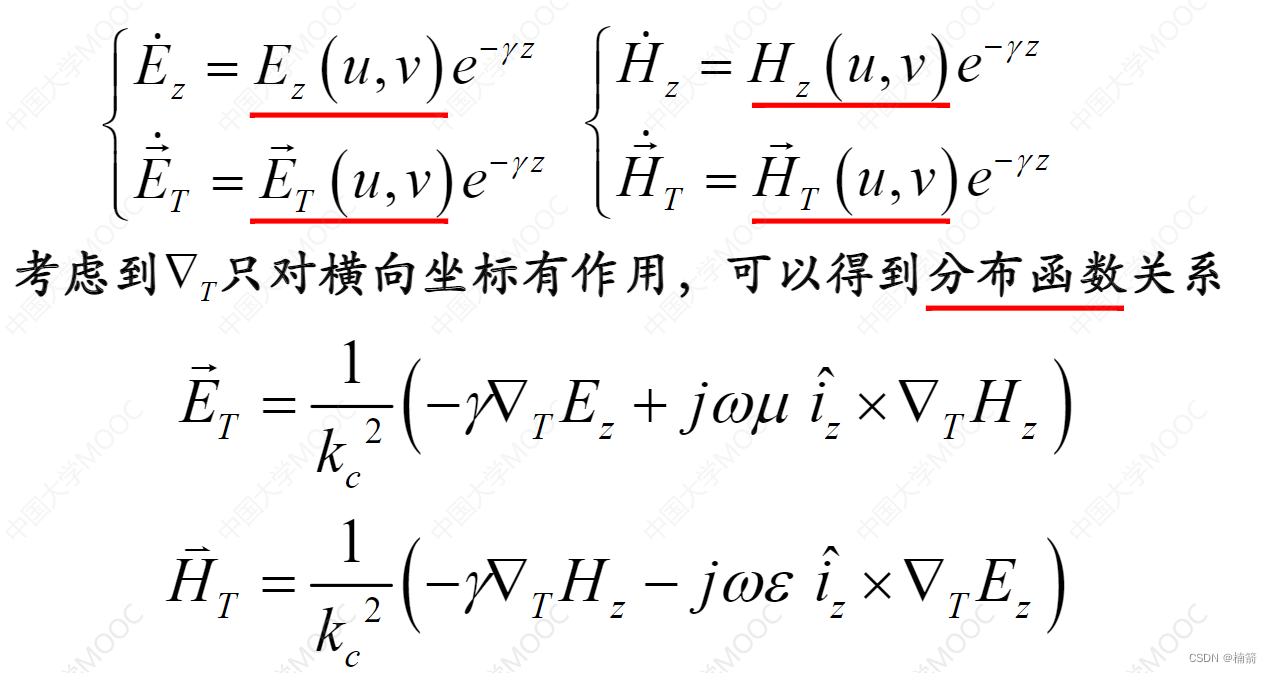

两次纵横分离后得到的分布函数（二维）表达式如下，分布函数与传播因子相乘得到最终三维场函数。

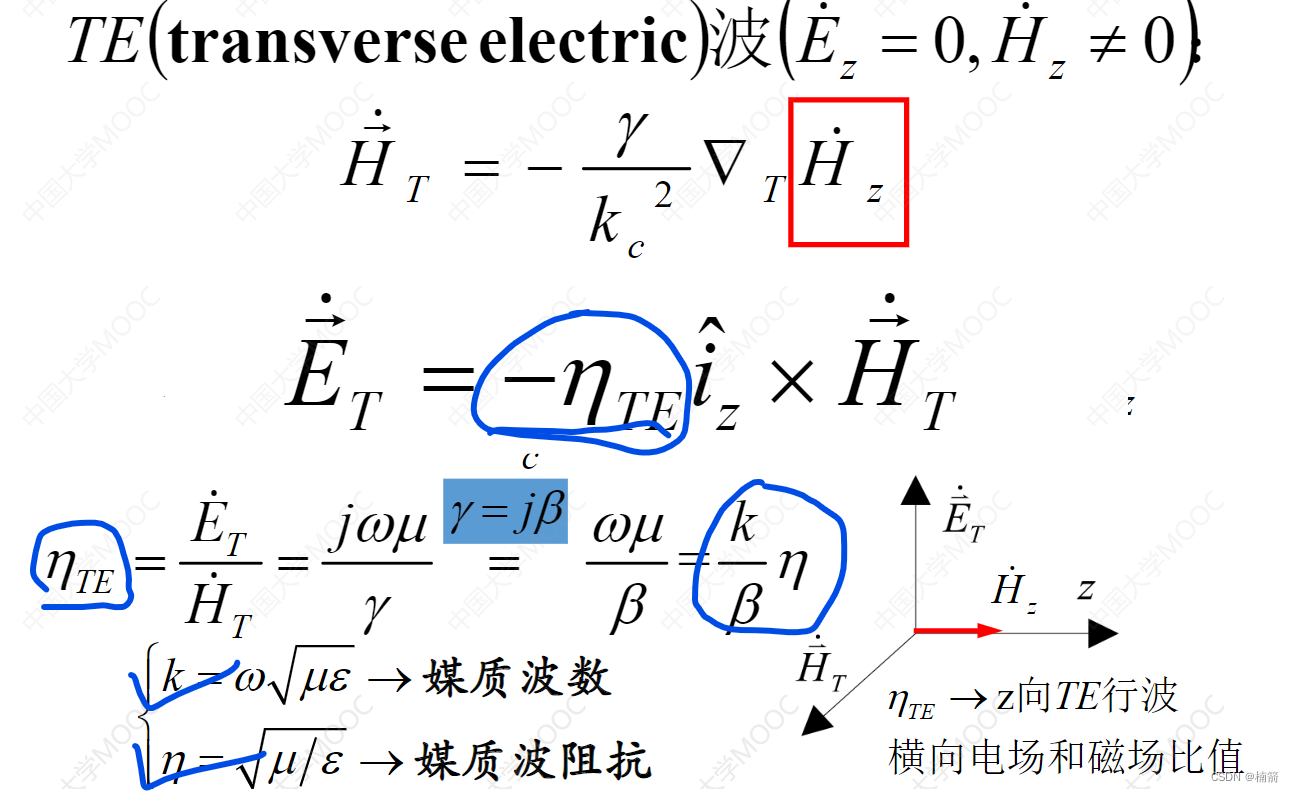

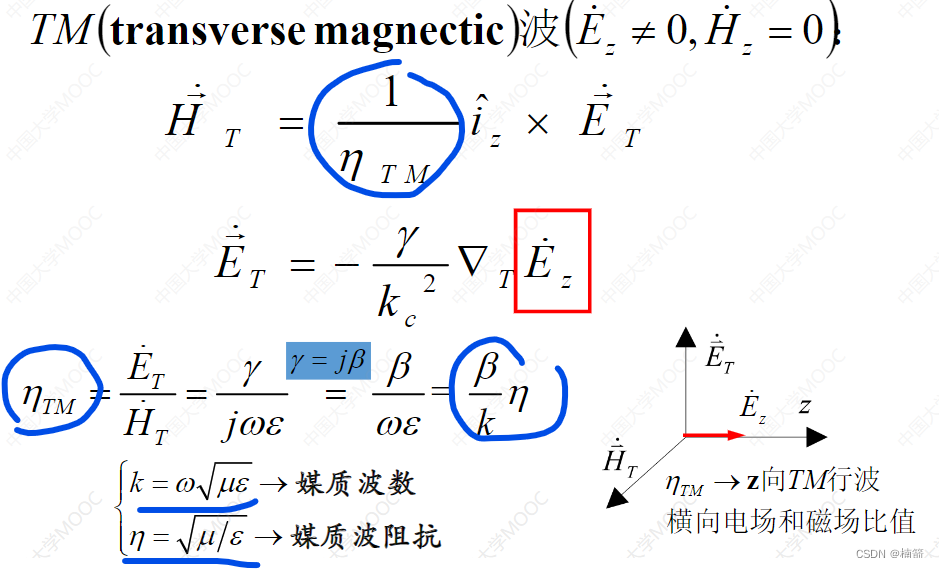

根据TE波（纵向电场分量$E_z=0$），TM波（纵向磁场分量$H_z=0$），TEM波（纵向电场分量$E_z=0$，纵向磁场分量$H_z=0$）特点，可代入上述波函数化简得到如下结果。

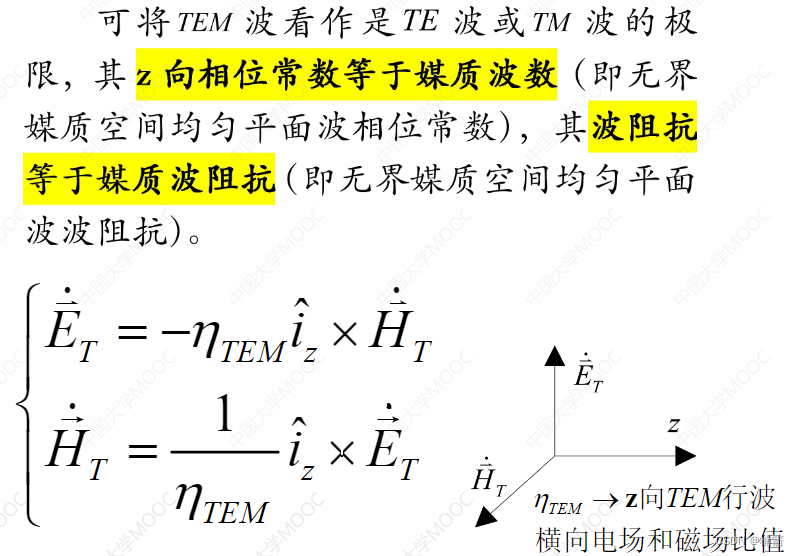

TEM波的截至波数=0，波阻抗=真空中波阻抗，相位常数=媒质波数。
逻辑就是纵向电场/磁场分量可求得横向电场/磁场分量，进而求得横向磁场/电场。

（2）TE波、TM波、TEM波边界条件

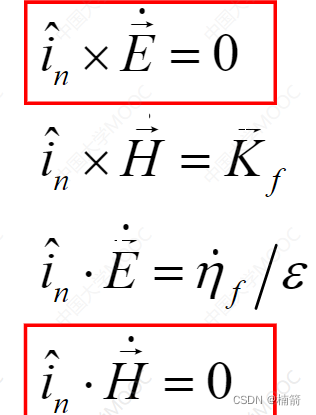

纵向无限长，理想导体边界条件如下：

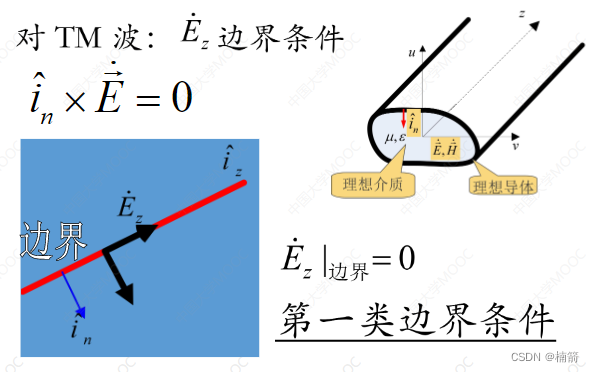

对于TM波，H纵向分量为0，应求E的边界条件。代入1式。

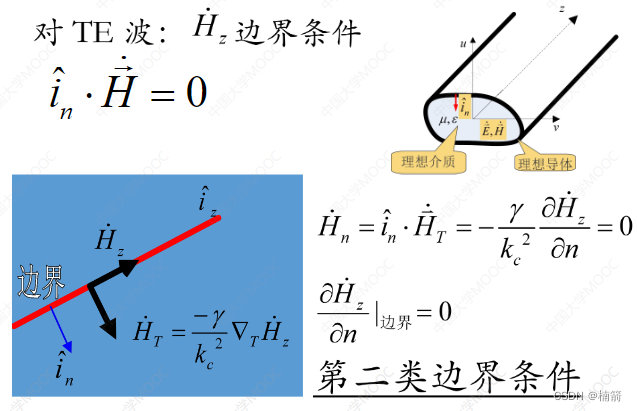

对于TE波，E纵向分量为0，应求H的边界条件。代入4式。

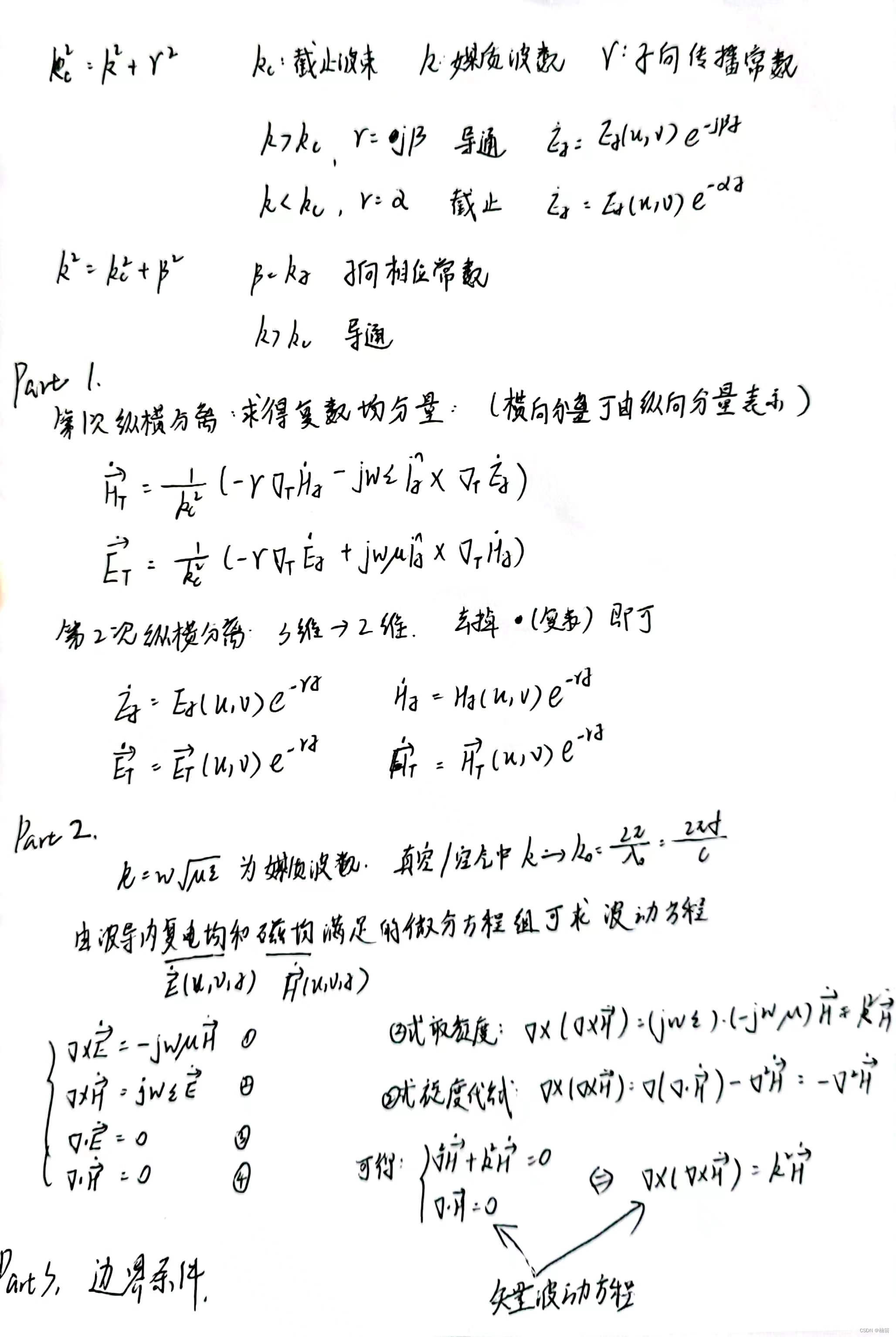

（3）矢量波动方程（如图一）

（4）完结

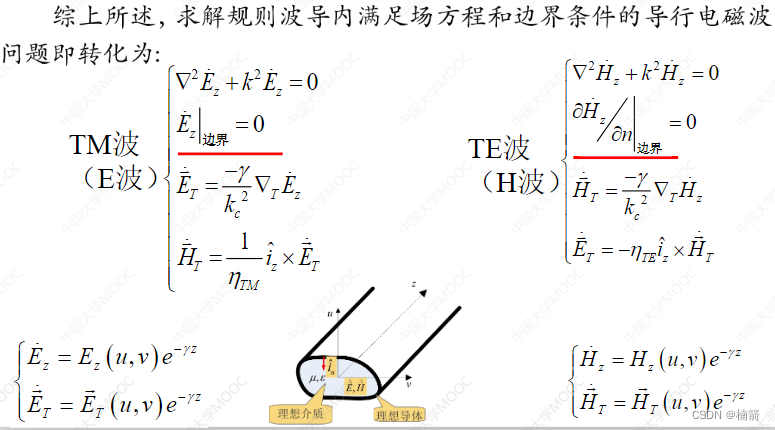

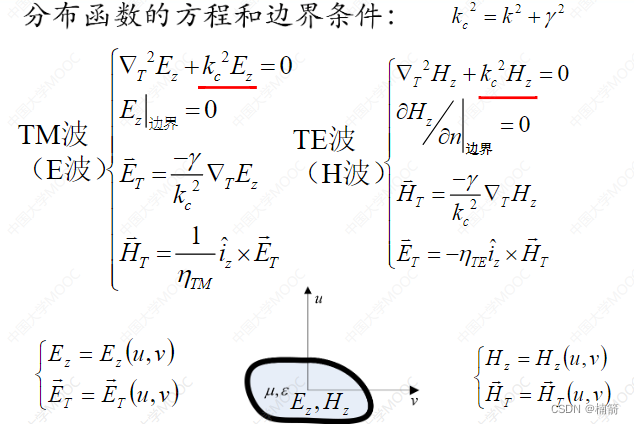

三维函数与二维分布函数如下。
