Banana Pi BPI-R4-NIC-BE14 搭载联发科 MT7995AV的WiFi7模块

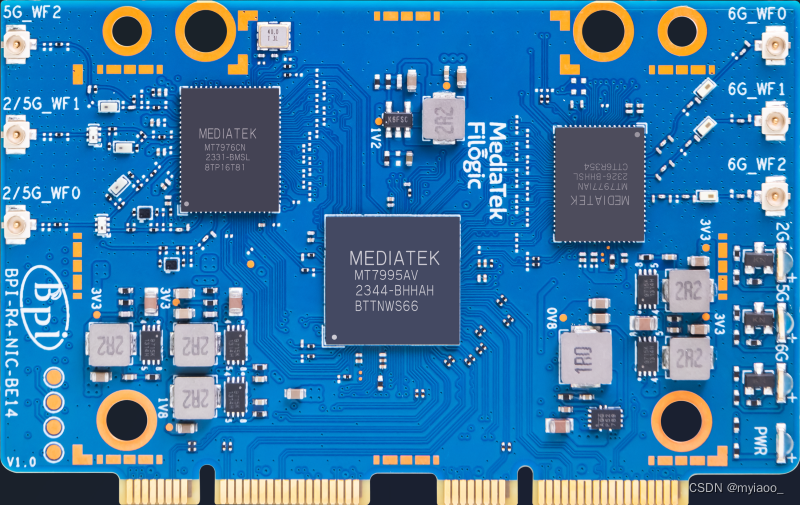

BPI-R4-NIC-BE14 是一款 51x82mm WiFi7 模块，搭载联发科 MT7995AV，支持 Wi-Fi7 技术，并具有符合 IEEE802.11a/b/g/n/ac/ax/be 标准、2.4GHz 2x2、5GHz 3x3 3ss 和 6GHz 3x3 3ss BE13500 Wi-Fi 子系统。MT7995AV 以高标准提供功能丰富的无线连接，并可在远距离提供可靠、经​​济高效的吞吐量。

联发科 MT7988A (Filogic 880) 设计：Banana Pi BPI-R4路由器开发板

优化的 Wi-Fi 基带算法提供卓越的性能。智能 MAC 设计部署了高效的卸载引擎和硬件数据处理加速器，可完全卸载主处理器的 Wi-Fi 任务。MT7995AV 旨在支持安全、服务质量和国际法规方面的标准功能，让最终用户在任何时间、任何情况下都能获得最佳性能。

平台

• 联发科 MT7995AV 芯片组

• 适用于 Wi-Fi 协议和 Wi-Fi 卸载的 32 位 RISC-V MCU

• 嵌入式 SRAM 和 ROM

• 具有硬件流控制的 UART 接口

• 2 个 PCIe 3.0 接口，双通道

无线局域网

• 符合 IEEE 802.11 a/b/g/n/ac/ax/be 标准

• 频段 2.4GHz

  • 带宽：20 和 40MHz

  • 2T2R

• 频段 5GHz

  • 带宽：20、40、80 和 160MHz

  • 3T3R 3ss

• 频段 6GHz

  • 带宽：20、40、80、160和320MHz

  • 3T3R 3ss

• Tr 波段三重并发 (TBTC)

• PHY速率：高达13700 Mbps / 9500 Mbps

• MU-MIMO TX 和 RX

• MU-OFDMA TX 和 RX

• STBC、LDPC、TX 波束形成器和 RX 波束形成器

• 绿地模式、混合模式和传统模式

• 安全性：WFA WPA、WPA2、WPA3 个人版、WPS2.0

• QoS：WFA WMM 和 WMM-PS

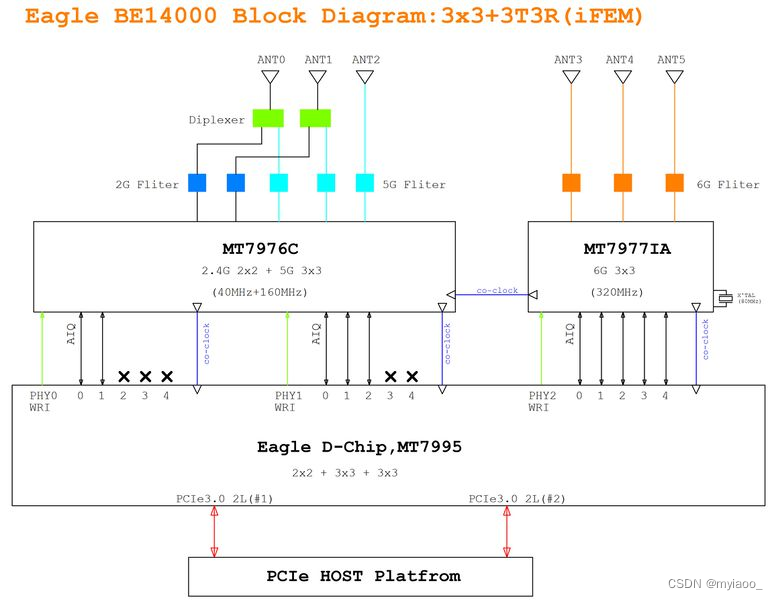

框图

更多资料： https://docs.banana-pi.org/en/BPI-R4/BananaPi_BPI-R4-NIC-BE14
