直线轴承外套圆弧是怎样加工出来的？

直线轴承外套圆弧加工的背景与挑战

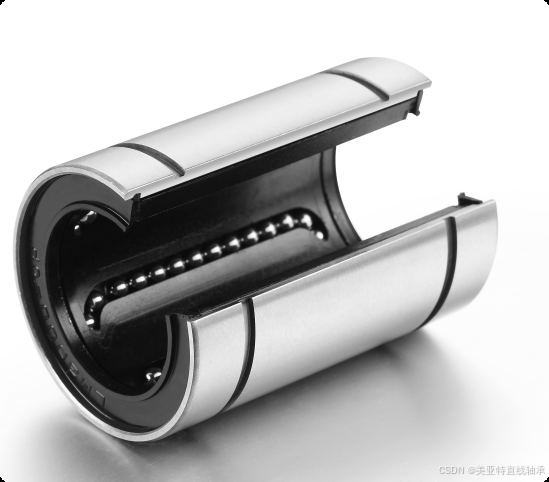

在直线轴承的制造领域，外圈结构的加工一直是备受关注的关键环节。传统的直线轴承外圈常见结构往往采用无心贯穿磨削工艺来进行加工，这种工艺虽然在一定程度上能够满足生产需求，但存在一个较为明显的问题，那就是材料消耗相对较多。为了应对这一情况，将外圈设计成弧形外圆结构成为了一种节省材料的有效途径。

然而，弧形外圆结构的加工并非易事，它带来了新的挑战。采用常规的高效贯穿磨削方法时，由于弧形外圆独特的形状特点，很难保证磨削后的圆度达到理想标准。无奈之下，只能采用夹持外径两端挡边的方法逐套进行磨削，可这种方式效率极低，严重影响了生产进度和产能，成为亟待解决的生产瓶颈问题。

新磨削方法及夹紧装置的具体应用

工件单元的构建与排列

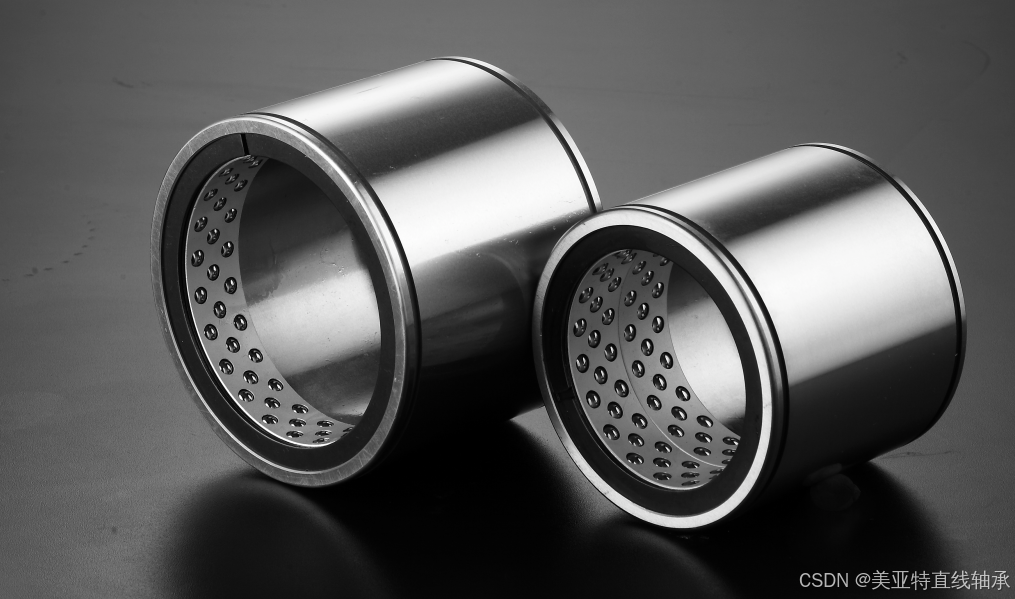

为了改进直线轴承外套圆弧的加工状态，一种创新的磨削方法及其配套的夹紧装置应运而生。首先，在加工准备阶段，需要对若干个待加工工件进行巧妙的排列组合。将这些工件的凹入部分和凸出圆弧的外圆部分沿着圆周方向进行错位放置，然后让它们与端面紧密靠紧排列，并且要确保各个工件的中心相互对准。

在此基础上，通过专门设计的辅助夹紧装置将这些工件串连夹紧，使其形成一个整体的工件单元（这里的工件单元是包含辅助夹紧装置在内的整体概念）。这一过程中，有两个关键的精度要求必须严格把控：一是要保证工件单元的两端面与工件母线精确垂直，二是要确保工件与辅助夹紧装置处于同心状态。只有这样，才能在后续的贯穿磨削过程中，使得工件的母线始终保持水平状态，为获得理想的磨削圆度奠定基础。

完成单个工件单元的构建后，接着要将若干个不同的工件单元端面紧紧靠在一起，有序地排列好，为下一步在无心外圆磨床上进行贯穿磨削做好准备。在实际磨削时，由于工件单元上始终存在凸出圆弧的外圆部分与导轮相接触，这就巧妙地避免了因工件外轮廓不圆而在紧贴导轮来回摆动时难以磨圆的问题。如此一来，工件的各个部位都能够得到充分磨削，最终达到所要求的磨削圆度标准，有效解决了弧形外圆结构磨削圆度难以保证的难题。

轻薄工件的加工策略

对于那些较为轻薄的直线轴承外套，在加工过程中往往容易出现跳动现象，这不仅影响加工稳定性，还会对磨削圆度产生负面影响。针对这一情况，采取将若干个这样的轻薄外套串连起来进行加工的方式是十分有效的。

一方面，通过串连多个工件，能够增加整体的工件重量，使得工件在磨削过程中更加稳定，有效避免了因自身重量过轻而产生的跳动问题，从而提高了加工过程的稳定性。另一方面，这种串连夹紧的方式还能起到增强工件刚性的作用，在加工时，由于外力作用产生的弹性变形会引起加工复映误差，而通过夹紧提高刚性后，就能显著减小这类误差，进而提高磨削圆度，确保直线轴承外套圆弧的加工精度。

插入圆环形套块的优化措施

在某些情况下，如果想要进一步提升加工效果，还可以采取额外的优化手段。具体来说，就是在各个工件之间适当插入一些特殊的圆环形套块。这些套块具有径向较厚的特点，并且其外径与工件的外径相同，两端面保持平行。

将这些圆环形套块与工件一起通过辅助夹紧装置串连夹紧，形成新的整体工件单元。在此过程中，同样要确保工件单元两端面与工件母线保持垂直，以及工件与辅助夹紧装置、圆环形套块的中心线相互对准。这样做带来了两方面的显著优势：其一，工件单元能够凭借其圆形轮廓与导轮实现稳定接触，在磨削过程中不易来回摆动，从而有力地提高了磨圆精度；其二，插入的圆环形套块能够增加工件单元的刚性，使得直线轴承外套圆弧在加工后的成圆效果更佳，进一步优化了加工质量。

改进的意义与价值

通过采用这种改进后的磨削方式以及与之配套的夹紧装置，在直线轴承外套圆弧的加工过程中，能够实现一举两得的效果。既能够切实保证直线轴承外圈的成圆效果，使其达到理想的圆度标准，满足高精度的生产要求，又可以显著提高磨削效率，摆脱以往逐套磨削导致的低效率困境，为直线轴承的高效、高质量生产提供了有力保障，推动整个直线轴承制造行业向更优的方向发展。
