在本文中，我们将演示示例应用程序在仿真下的性能影响，并演示如何将现有代码库移植到Windows on Arm。我们将展示如何使用.NET框架4.8设置您的开发环境以面向ARM64处理器。

我们开始看到Windows 10 for Arm的采用加速通过市场上可用的许多新设备，这些设备在基于Arm的设备上运行，例如Microsoft Surface Pro X、三星Galaxy Book S和联想 Yoga 5G设备。Windows 10 on Arm完全支持运行x86 win32应用程序，包括Windows窗体应用程序和Windows Presentation Foundation (WPF)应用程序。主要优势是Arm处理器惊人的电池寿命。我在本文中使用的设备是在ARM64处理器上运行的Surface Pro X。

虽然这些应用程序确实在Windows 10 on Arm下运行，但为英特尔处理器编译的应用程序在x86和X64仿真层下的这些设备上运行。当然，在仿真上运行的应用程序比本机运行的ARM64应用程序要慢。

在本文中，我将从执行许多浮点计算的WPF应用程序开始。我们可以为x86或x64编译它。当应用程序在Surface Pro X上执行时，它将在x86仿真下运行。

然后我将演示如何将此应用程序移植到UWP应用程序并将此UWP应用程序部署为在ARM64处理器上运行。

最后，我将比较在仿真下运行的WPF应用程序与在Windows 10 on Arm上本机运行的UWP之间的运行时性能结果。

对于本文，我假设您具有.NET知识（代码使用C#编写），以及一些WPF、UWP和XAML 知识。所有示例代码都可以在GVerelst/Mandelbrot (github.com) 找到。

仿真层

为.NET Framework编译的应用程序可以在ARM64 Windows系统上运行，但代码将在模拟器中执行。这允许Arm上的Windows 10运行几乎所有代码，但不是以最佳方式运行。

对于x86应用程序，与在x86 Windows上运行没有区别。x86系统DLL然后通过Windows on Windows (WoW)应用程序层。该层包含一个x86到Arm CPU仿真器，它将使x86代码在Arm处理器上运行。之后，继续正常执行到系统服务和内核。

x86指令在运行时转换为ARM64并缓存在磁盘上以供进一步使用。这意味着不需要特殊安装。尽可能限制非本地代码的数量，这解释了为什么它仍然可以运行得相当快。但这不会像本地ARM64应用程序运行得那么快。要了解更多信息，请参阅Microsoft Windows开发人员文档中的x86仿真如何在 ARM上工作。

但是，如果您可以为Arm处理器编译二进制文件，则它们可以直接与本机系统DLL对话。这些反过来与系统服务对话，如果需要，内核会从那里接管。不需要模拟。这显然是最佳方案。

示例应用程序的架构

要查看性能差异，我们需要一个进行大量计算的应用程序。为了使其具有图形吸引力，我选择了著名的Mandelbrot集的表示。维基文章准确地解释了这些点是如何计算的，但以下是我们需要知道的重要信息：

屏幕上的每个点都是通过在该点上重复执行一个小函数来计算的，直到该点到原点的距离大于2，或者达到最大迭代次数。在达到最大迭代次数后没有从2个单位圆“逃逸”的点在Mandelbrot集中，其他点不在。一个点在“转义”之前调用该函数的次数将决定它的颜色。

这里的重点是，对于每个点，需要执行大量的浮点计算来确定其颜色。这是应用程序的样子：

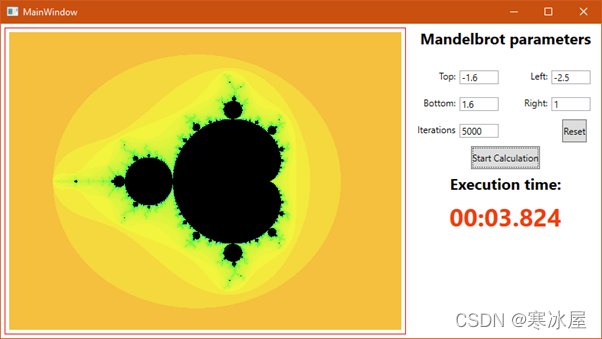

更多的迭代意味着更多的处理时间。在这种情况下，我们使用了5000次迭代，在我的开发PC上花费了3.824秒。我们将使用它作为我们的基准。我们只计算实际计算的时间，而不是将其输出到位图并显示的时间。

橙色表面上的每个点都需要计算，因此计算次数也取决于位图大小。它就像一个隐藏的参数。

我为计算创建了一个单独的Mandelbrot库。该库在两个项目之间共享，因此为计算执行的代码完全相同。

WPF应用程序使用此库并由一个主窗口和一个绘图区域和一些控件组成。单击开始计算按钮调用计算函数并输出结果。

UWP应用程序将执行相同的操作，但由于UWP的性质而进行了一些更改。

对于这个项目，我使用了最新版本的Visual Studio 2019和.NET Framework 4.8。

在VS2019安装程序中，验证您是否已安装“.NET桌面开发”和“通用Windows平台开发”工作负载。

构建x86 WPF应用程序

初始应用程序是使用我单独创建的Mandelbrot库的WPF应用程序。我们可以在Surface上运行它。它不是专门为ARM64编译的，因此它将在x86仿真模式下运行。

要部署WPF应用程序，我们只需为“任何CPU”编译解决方案，然后将包含可执行文件和DLL的应用程序的bin文件夹复制到Surface上的文件夹中。

在当前的.NET Framework 5中，无法直接为ARM64编译WPF应用程序。Microsoft计划在.NET 5或可能的.NET 6的未来版本中包含WPF ARM64支持。

现在，我们可以使用UWP创建一个可以编译为ARM64的应用程序。我们将使用.NET Framework 4.8在我们的解决方案中创建一个新的UWP项目。UWP应用程序可以作为本机ARM64应用程序发布，无需仿真即可运行。

在UWP应用程序中，我们将尽可能多地重用WPF代码。

创建新的UWP应用程序的过程非常简单：

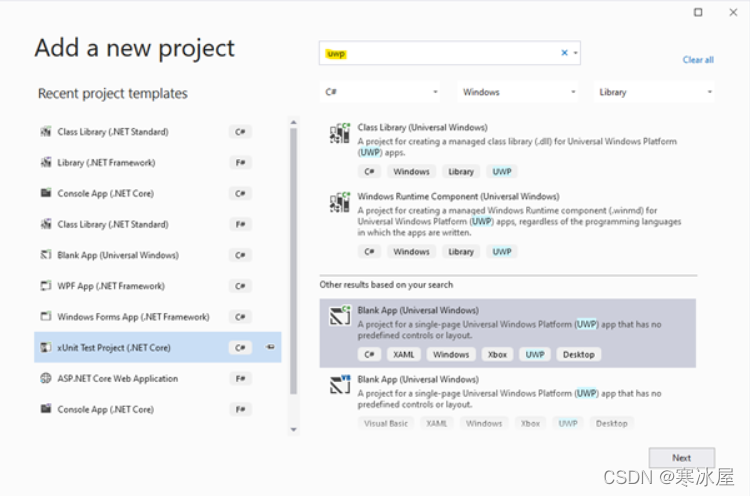

右键单击解决方案。
选择添加>新建项目...
在窗口顶部的搜索框中，键入“UWP”。
选择空白应用程序（通用Windows）。
选择正确语言的项目。在本文中，我将使用C#。
点击下一步。在下一页上，为项目命名(Mandelbrot.UWP)，保留默认位置并单击Create。

当我们运行这个项目时，它显示一个空窗口。

为ARM64编译项目

在我们开始编码之前，让我们发布项目并将其安装在Surface上。当我们运行项目时，它应该在ARM64本机模式下运行。

首先，右键单击UWP项目，然后选择发布>创建应用程序包...

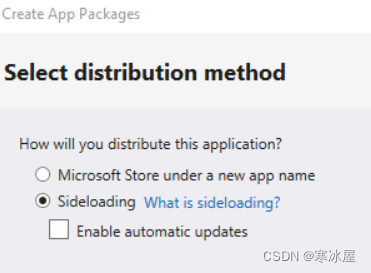

在第一页，我们选择分配方法。在我们开发时选择Sideloading。另一种选择是Microsoft Store，它带来了其他挑战。保持未选中启用自动更新，然后单击下一步。

在Signing Methods页面上，保留默认值并单击Next。

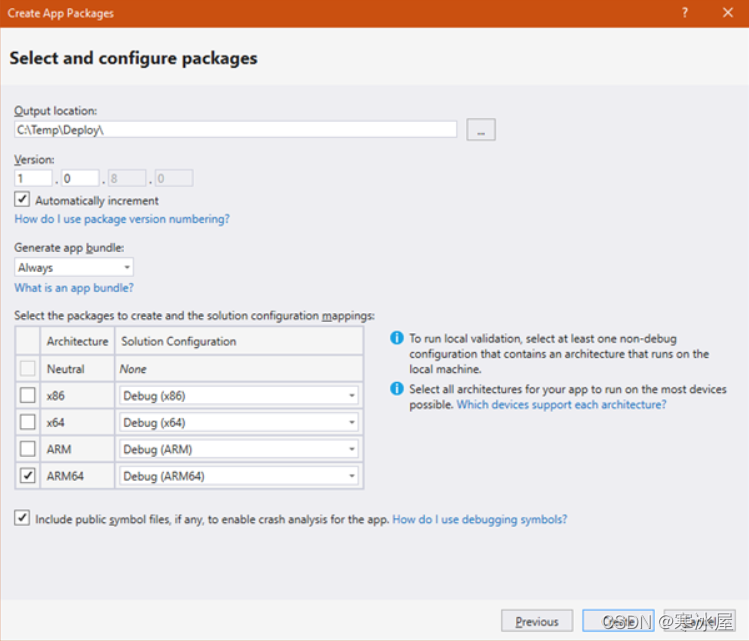

在最后一页使用以下设置：

我只选择ARM64，因为这个选项与其他选项是互斥的。您不能将ARM64与此页面上的其他选项一起选择。

最后，点击创建。该项目现在已针对ARM64进行编译，并且在c:\temp\deploy中创建了包文件。

打包时，检查文件夹的内容。请注意，我们现在已经创建了一个包含调试信息的包，因为我们没有将配置设置为Release。现在，这没问题。对于基准测试，我们将使用发布模式。

在Surface上部署包

在Surface Pro X上，将在Deploy文件夹中创建的版本复制到Surface可以访问的文件夹。我使用的是OneDrive，但您可以使用任何您喜欢的方法。一个简单的USB驱动器即可工作。

在我们安装包之前，我们需要将Surface置于开发者模式：

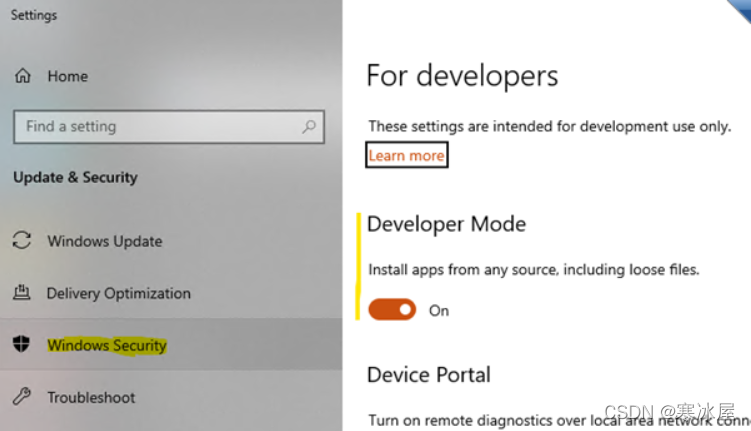

在Windows搜索框中（在“开始”按钮旁边）键入“开发人员设置”，然后打开设置。这将带您进入“Windows安全”设置页面。

交换机开发模式上，这样你就可以直接在表面上安装UWP应用程序，而不必通过Windows应用商店。

完成后，转到共享文件夹并启动Install.ps1脚本。这将执行必要的步骤来部署空应用程序。

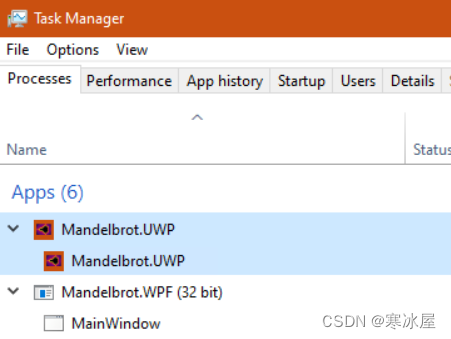

我们现在可以从Windows开始菜单启动应用程序。当应用程序启动时，启动任务管理器。请注意，UWP应用程序本机运行——没有模拟！WPF版本在32位仿真模式下运行。

完成Mandelbrot应用程序的UWP版本

现在我们已经证明了UWP版本在Surface上以Native模式运行，我们可以实现与WPF版本中相同的功能。我们将在两个项目中使用相同的计算库。计时将仅根据库中的计算进行。

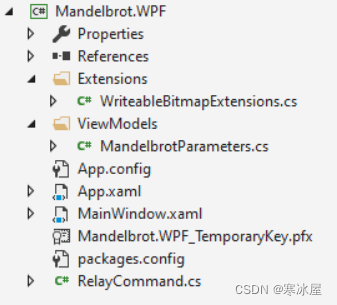

我们从具有以下结构的WPF应用程序开始：

UWP应用程序的用户界面是XAML驱动的，因此大部分代码都可以重用。不过，并非所有API都相同。在WPF应用程序中，我使用MVVM模式从表示中分离功能。这将在转换期间得到奖励。

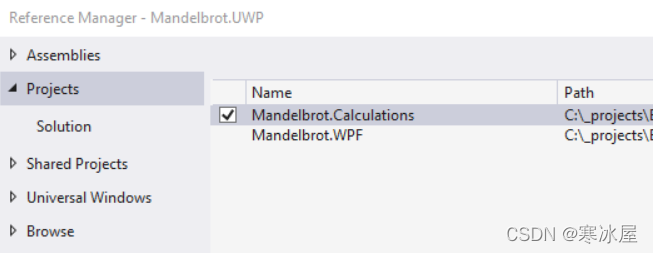

在Mandelbrot.UWP中，通过右键单击“引用”来引用Mandelbrot.Calculations项目，然后选择“添加引用…”选择“Mandelbrot.Calculations”复选框以包含该项目。

接下来，通过右键单击项目，在UWP项目下创建一个名为ViewModels的文件夹，然后选择Add > New Folder。重复此操作以创建一个名为Extensions的文件夹。

将文件MandelbrotParameters.cs从Mandelbrot.WPF/ViewModels复制到Mandelbrot.UWP/ViewModels。

为了代码整洁，请通过将命名空间更改为Mandelbrot.UWP.ViewModels来修复命名空间。这不是强制性的，但建议这样做。

WPF应用程序在WPF窗口内运行，但UWP应用程序在页面内运行，因此我们必须修复数据类型：

class MandelbrotParameters : INotifyPropertyChanged
{
    private readonly MainPage _window;
    public MandelbrotParameters(MainPage window)
    {
        _window = window;
        Reset();
    }
// ...

您可能想将名称更改_window为_page，但为了保持两个代码库相似，我决定不这样做。我也可以从使用Page而不是Window的WPF应用程序开始。但这是一个次要的转换步骤。

将RelayCommand.cs复制到UWP项目。也修复命名空间。

现在让我们修复XAML。我们不能仅仅从WPF项目中复制XAML文件，因为它描述了一个Window。但是，我们可以复制XAML元素下的主要<Window>元素。所以选择WPF中的顶部<Grid>元素，用它替换UWP中的顶部<Grid>元素。

UWP不知道<Label>元素，所以让我们<Label>用<TextBlock>元素替换所有元素。为每个这样做<Label>：

WPF版本

<Label Content="Top:" Grid.Row="1" Grid.Column="0" VerticalAlignment="Top" Margin="0,0,0,5" HorizontalAlignment="Right"
/>

UWP版本

<TextBlock Grid.Row="1" Grid.Column="0" VerticalAlignment="Top" Margin="0,0,0,5" HorizontalAlignment="Right" >
Top: </TextBlock>

在UWP中，数据绑定默认为OneWay。也就是说，如果你在代码中设置绑定到控件的属性的值，它会反映在页面中，但是如果你在UI中更改控件的值，它的值将不会被发送回绑定的属性。现在每个{Binding xxx}元素都需要变成{Binding xxx, Mode=TwoWay}。这是顶部TextBox的示例：

<TextBox HorizontalAlignment="Left" VerticalAlignment="Center" Width="51" Grid.Row="1" Grid.Column="1" Margin="0,0,0,5" Text="{Binding Top, Mode=TwoWay}"/>

在MainPage类中，将设置DataContext为一个新MandelbrotParameters实例。我们将此作为参数传递给我们的ViewModel调用DrawImage方法的可能性。

public MainPage()
{
    this.InitializeComponent();
    DataContext = new MandelbrotParameters(this);
}

将DrawImage方法从WPF MainWindow.cs复制到UWP MainPage.cs。这里我们看到一个示例，说明UWP API并不总是与WPF API相同：WriteableBitmap构造函数不接受六个参数，而只有两个：宽度和高度。修复很简单：删除所有其他参数。

复制GetImageViewPort也一样。此方法不需要更改。

从扩展文件夹中复制WriteableBitmapExtensions.cs。您会看到编译错误，因为UWP中的位图API与其对应的WPF略有不同。替换SetPixels方法：

这是原始的WPF版本：

public static void SetPixels(
    this WriteableBitmap wbm,
    IEnumerable<FractalPoint> pts)
{
    wbm.Lock();
    IntPtr buff = wbm.BackBuffer;
    int Stride = wbm.BackBufferStride;

    unsafe
    {
        byte* pbuff = (byte*)buff.ToPointer();

        foreach (FractalPoint pt in pts)
        {
            System.Drawing.Color c = pt.Color;
            int loc = pt.Point.Y * Stride + pt.Point.X * 4;
            pbuff[loc] = c.B;
            pbuff[loc + 1] = c.G;
            pbuff[loc + 2] = c.R;
            pbuff[loc + 3] = c.A;
        }
    }

    wbm.AddDirtyRect(new Int32Rect(0, 0, (int)wbm.Width, (int)wbm.Height));
    wbm.Unlock();
}

新的UWP版本应如下所示：

public static void SetPixels(
    this WriteableBitmap wbm,
    IEnumerable<FractalPoint> pts)
{
    byte[] imageArray = new byte[(int)(wbm.PixelWidth * wbm.PixelHeight * 4)];
    int i = 0;
    foreach (var p in pts)
    {
        imageArray[i] = p.Color.B;
        imageArray[i + 1] = p.Color.G;
        imageArray[i + 2] = p.Color.R;
        imageArray[i + 3] = p.Color.A;

        i += 4;
    }
    using (Stream stream = wbm.PixelBuffer.AsStream())
    {
        //write to bitmap
        stream.Write(imageArray, 0, imageArray.Length);
    }
}
