Visual Studio——自动生成SQL Server表依赖关系图——用户指南

目录

介绍

目的

范围

先决条件

Visual Studio扩展安装

通过托管扩展进行集成

手动安装

创建图表

连接到SQL Server实例

选择数据库

选择表格

紧凑视图

紧凑布局图示例

扩展视图

扩展布局图示例（显示数据类型）

重新排列表格

导出图表

打印图表

---

介绍

本文档概述了如何使用自动生成SQL Server表依赖关系图 （Visual Studio）扩展从起始表快速生成实体关系图，并将所有相关表合并到一个关系图中。

目的

您可能会发现，当您启动一个新项目时，由于表的数量众多，数据库架构可能会不堪重负，并且您当前正在处理表的子集。但是，您只想将该表子集封装到关系图中，以便无需所有其他表即可理解它们的关系。您可以创建自己的图表，但命名约定可能会产生误导，并且您不会包含所有相关表！

范围

本文档的范围是传达从Visual Studio中开始自动生成子集表关系图所需的步骤。

先决条件

了解 SQL 表关系（1:1、1:M、M:M. 链表）

您已授予以下SQL权限：

1. 授予 VIEW ANY DEFINITION 至YourUserName
2. 授予 CREATE TABLE至YourUserName
3. 这些表的 SELECT和VIEW 权限
   1. Sys.Foreign_Keys
   2. Sys.Tables
   3. Sys.Foreign_Key_Columns
   4. Sys.Columns
   5. Information_Schema.Tables
   6. Information_Schema.Columns

只需对这些表执行一个简单的查询，您就会知道是否需要从DBA获得额外的权限。

• Select * From Information_Schema.Tables
• Select * From Sys.Tables

Visual Studio扩展安装

有几种方法可以将扩展集成到Visual Studio中：

通过托管扩展进行集成

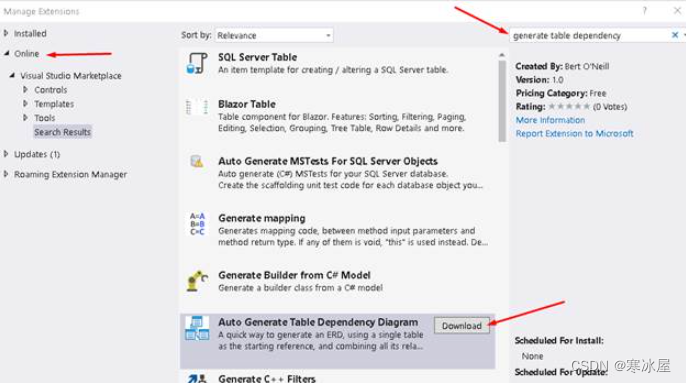

使用Visual Studio的“管理扩展”选项，使用关键字“生成表依赖项”搜索其中的扩展，然后选择“下载 -重启Visual Studio”。

手动安装

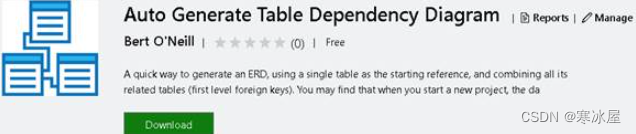

导航到 Microsoft的Marketplace 并下载VSIX文件，关闭Visual Studio，然后双击VSIX文件进行安装（重新启动Visual Studio以完成安装）。

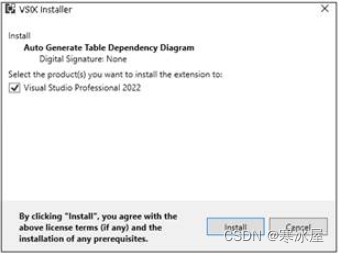

系统将提示你安装Visual Studio 22的扩展。

创建图表

然后单击菜单选项“工具”→“自动生成 SQL表依赖关系图”，以显示图表对话框。

连接到SQL Server实例

输入SQL Server 实例的连接字符串（例如Data Source=localhost\MSSQLSERVER01;集成安全性=True;），然后单击“连接到服务器”按钮，以使用公共数据库填充数据库下拉列表。

选择数据库

将显示所有与系统无关的数据库。

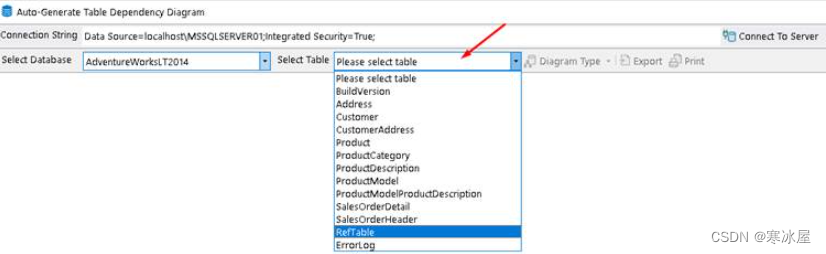

选择表格

将显示所有与系统无关的表。

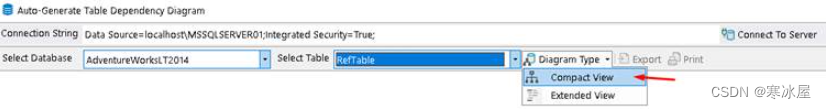

紧凑视图

选择图表所依据的表格后，将启用“图表类型”按钮。从这里，您可以选择生成简单（紧凑）布局或扩展布局（使用数据类型）。

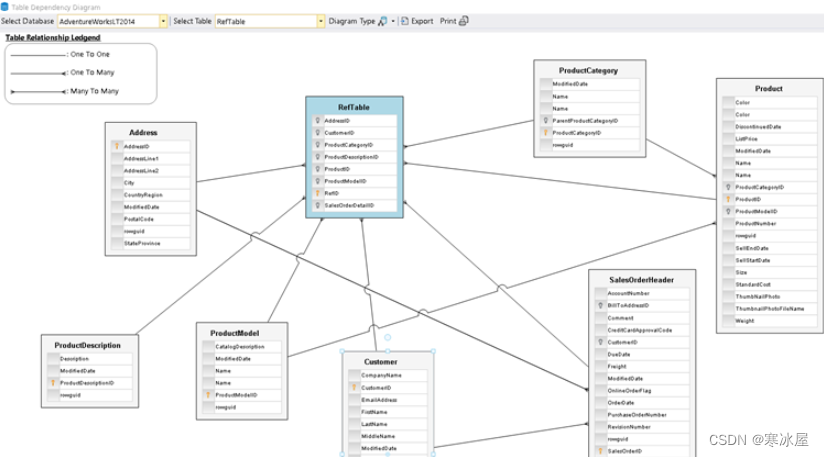

紧凑布局图示例

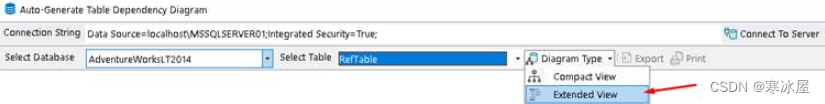

扩展视图

用户可以从拆分按钮中选择扩展布局。

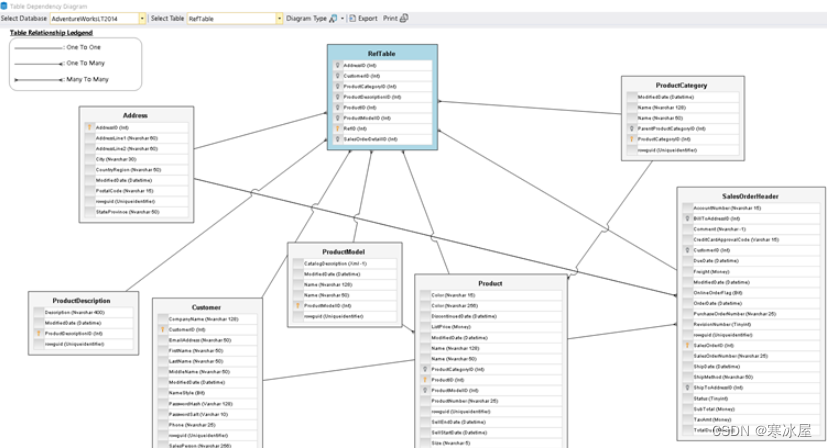

扩展布局图示例（显示数据类型）

在“扩展”视图中，您还将获得每个实体的数据类型（和长度，如果适用）。

重新排列表格

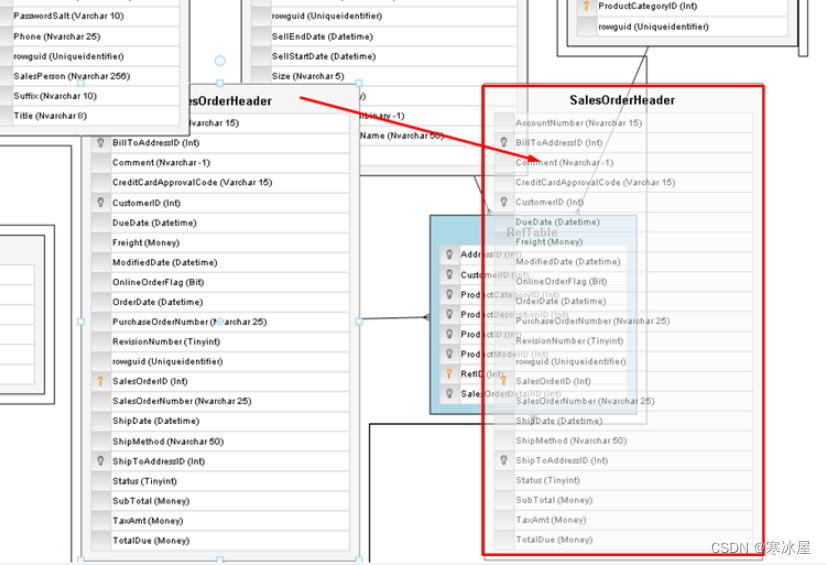

您可以在图表中移动\拖动表格，以间隔表格。单击表格并按住鼠标右键，然后使用表格移动，连接线将跟随您的表格。

当“手”图标出现时（在图表上的空白区域上方），也可以拖动整个图表。

导出图表

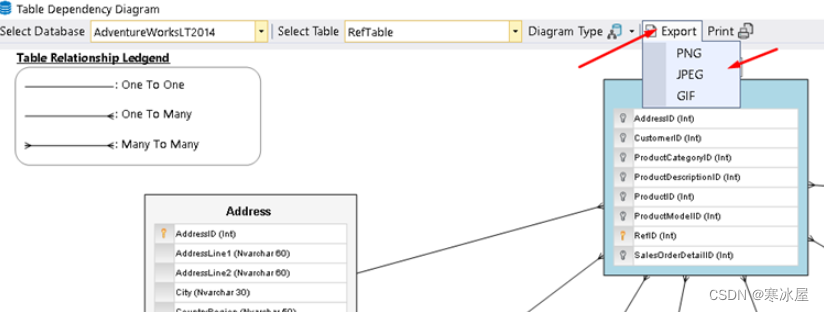

如果您希望与团队成员共享图表或保留它以备将来参考，您可以通过将ERD导出为图像来实现。点击 导出拆分 按钮并选择要保存图表的格式，系统将提示您输入保存图像的位置。

打印图表

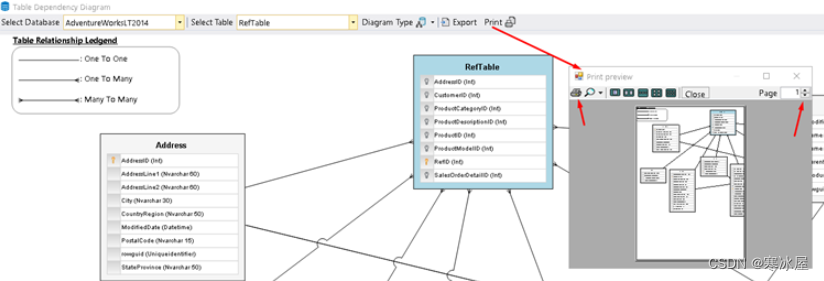

如果您希望拥有图表的物理副本，请单击“打印”按钮，将显示“打印预览”对话框，从这里可以正常打印。
