本文介绍如何在Android中实现一个可以根据值变化高度的立方体自定义View。通过分析设计图，理解立方体的构成并利用canvas的drawPath绘制平面，drawCircle绘制顶部圆点，drawText显示值，以及drawPath画出延伸线。详细代码以kotlin编写，并给出了在activity中的使用示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

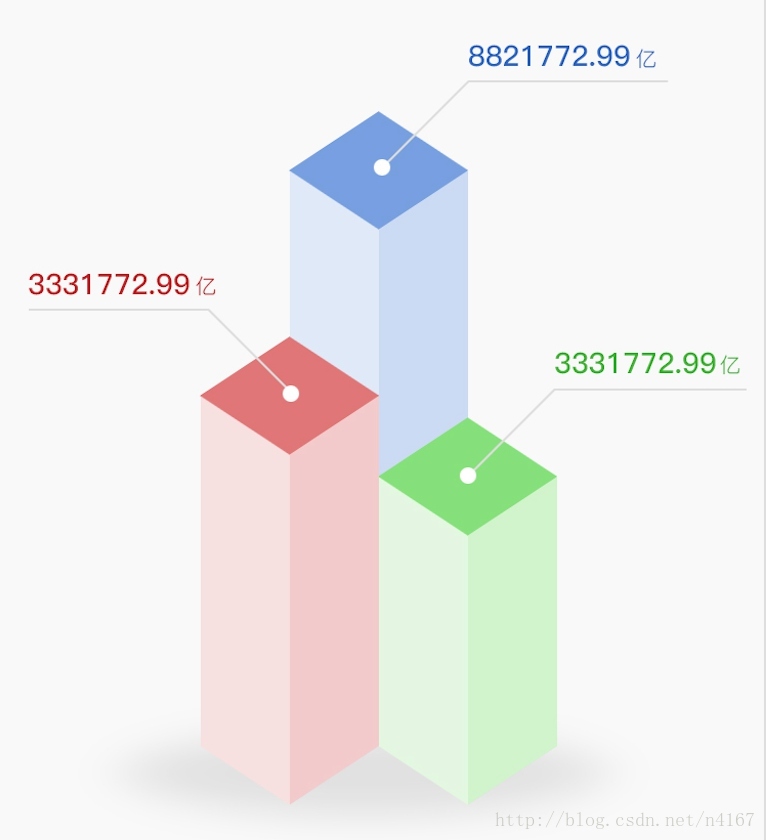

曾经碰到过这样一个需求，设计图如下：
这里写图片描述
图中的三个立方体高度需要根据值的变化而变化。

设计图分析

设计图主要由三个立方体组成，在立方体顶部延伸出一条线，线上是所对应的值。
每个立方体有三个可见的平面，把三个平面画出来，立方体也就出来了。
立方体有一个重合点，以这个点为基准点，每个平面的四个点都直接或间接地由基准点计算产生。
每个立方体的高度，根据值的大小确定。

技术点

平面：drawPath
立方体：三个平面组成
顶部圆点：drawCircle
延伸线：drawPath
值：drawText

代码(kotlin)

class ChartView(context: Context) : View(context) {
    private var basePoint: Point
    private var mPaint = Paint()
    //最上方四边形，左右两点之间距离的一半
    private val rectX = 120
    private val rectY = 90//这个是上下两点距离的一半
    private var redHeight = 0f//红色立方体高度，计算获得
    private var greenHeight = 0f//同上
    private var blueHeight = 0f//同上
    private var baseHeight = 0f//图形加数字所占的高度
    private var setAlpha = false//是否透明
    private val alphaValue = 210//透明度值
    init {
        val displaySize = getDisplaySize()
        val width = displaySize.x
        val height = displaySize.y
        println("height: $height -- width: $width"
