防火墙安全策略配置实验

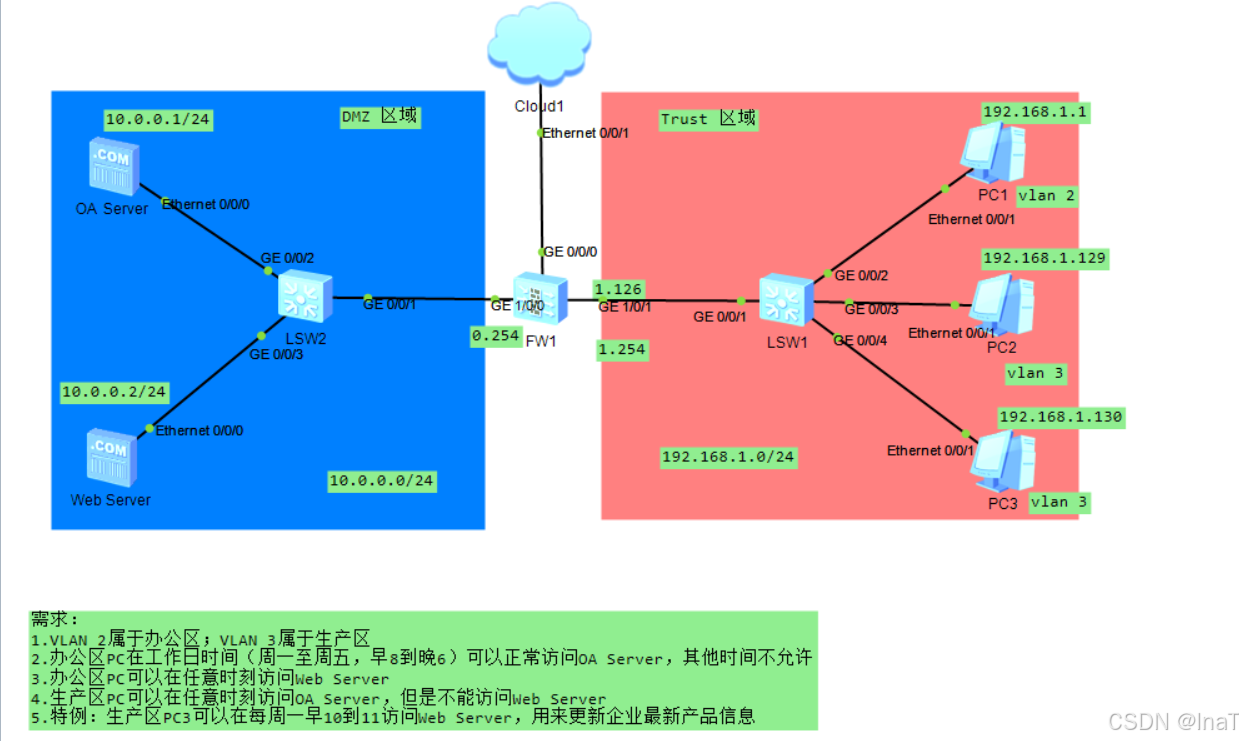

一.实验拓扑

二.实验需求分析

需求：
1.VLAN 2属于办公区；VLAN 3属于生产区
2.办公区PC在工作日时间（周一至周五，早8到晚6）可以正常访问OA Server，其他时间不允许
3.办公区PC可以在任意时刻访问Web Server
4.生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server
5.特例：生产区PC3可以在每周一早10到11访问Web Server，用来更新企业最新产品信息

三.实验过程

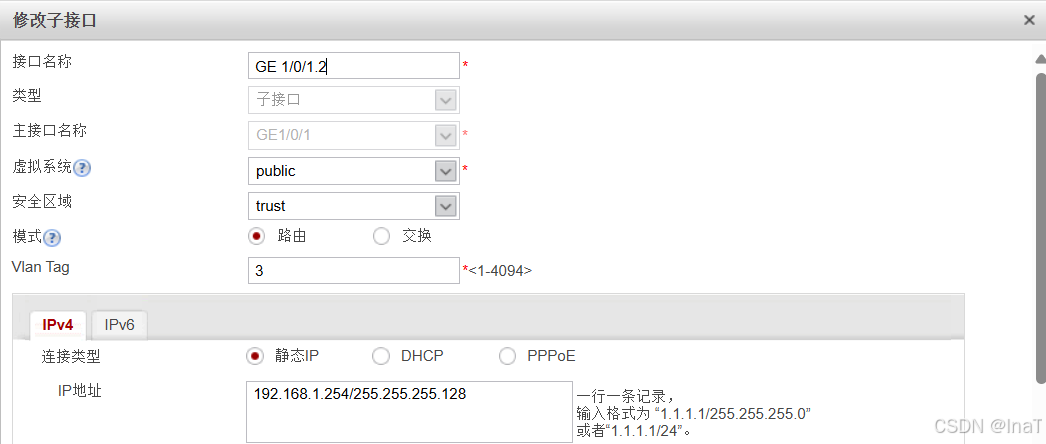

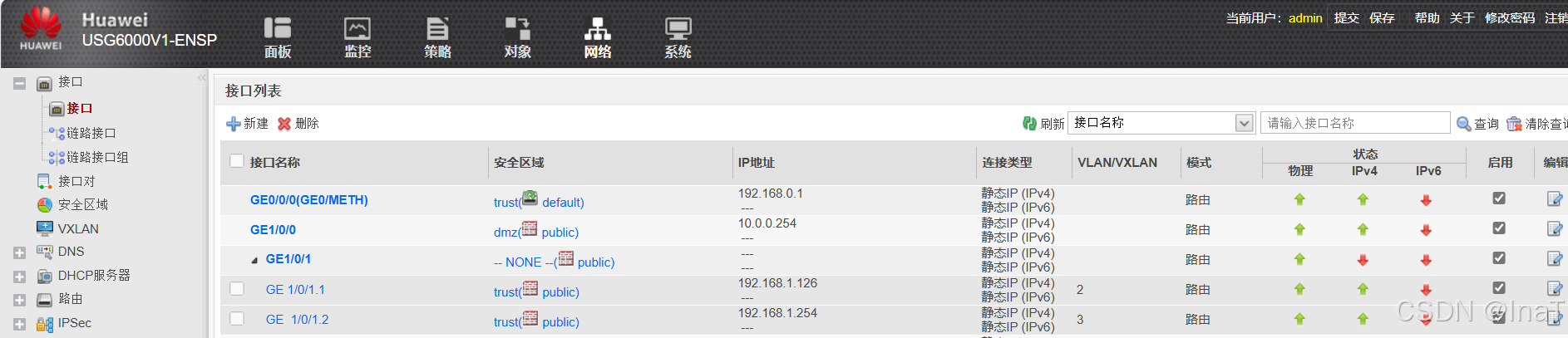

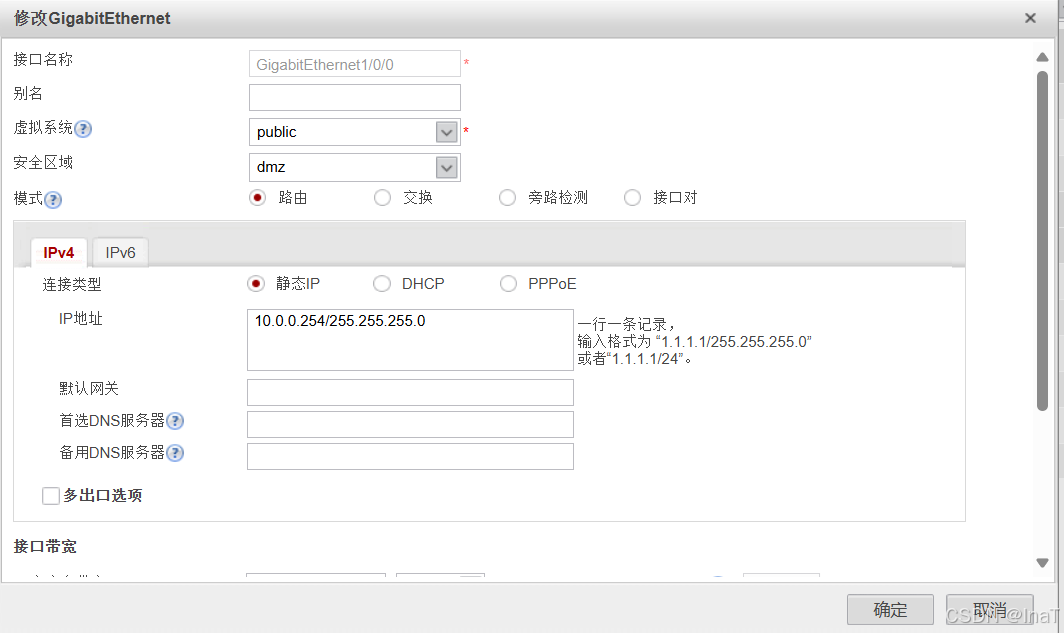

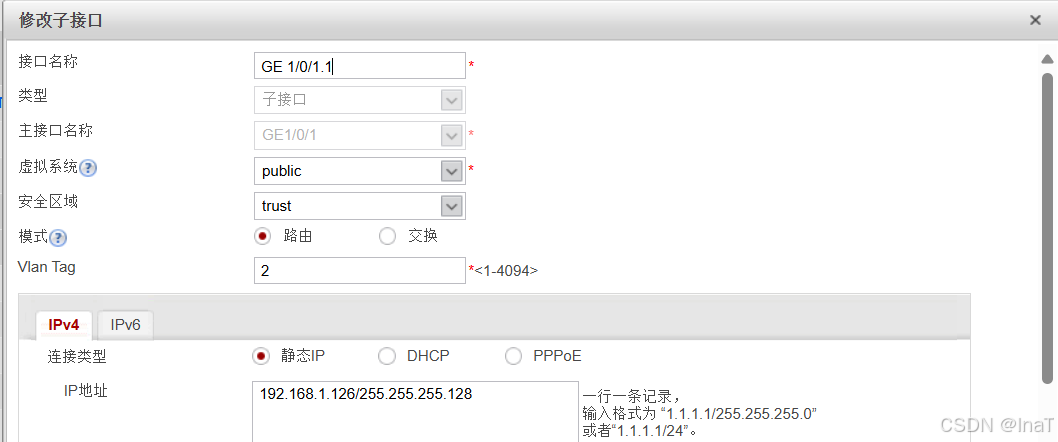

1.VLAN 2属于办公区；VLAN 3属于生产区

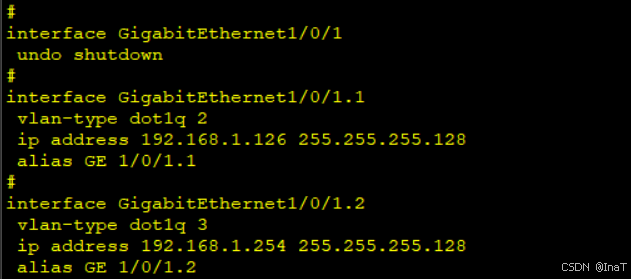

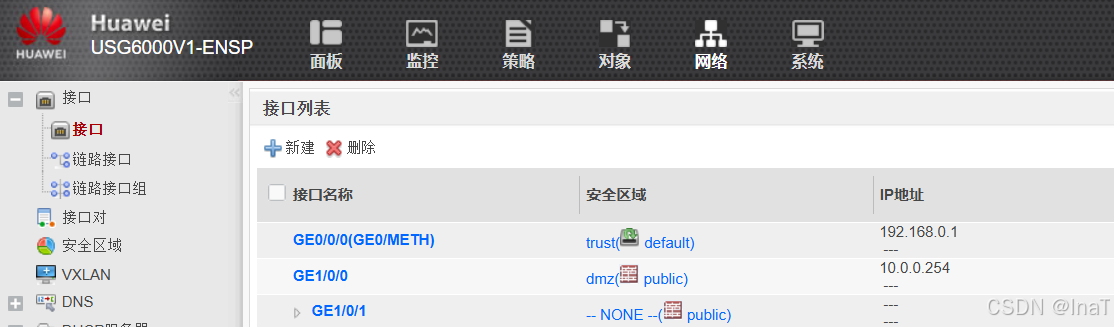

使用下面命令查看端口配置信息

[FW1]display current-configuration

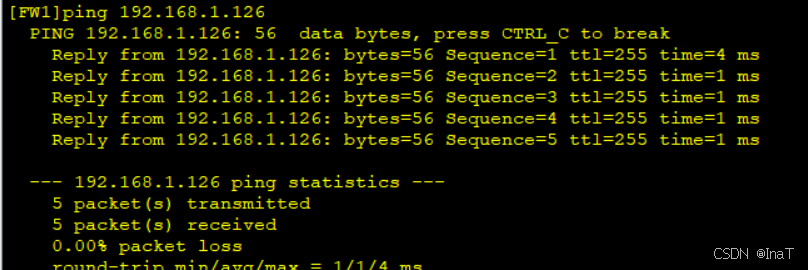

ping 192.168.1.126

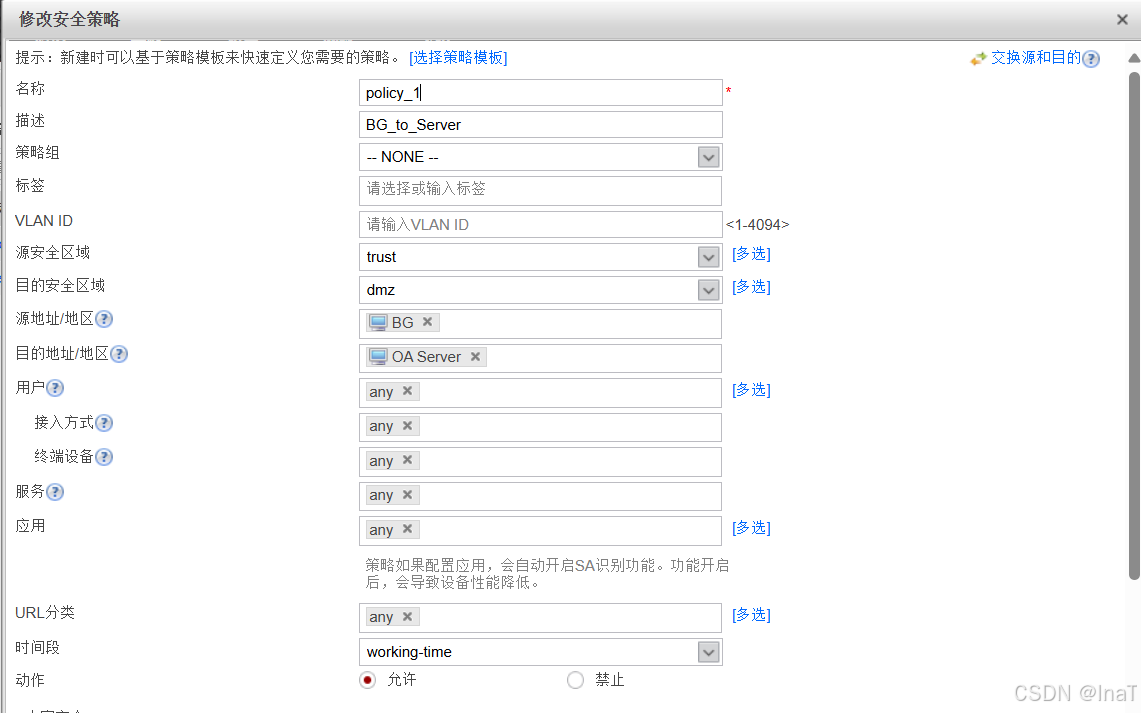

2.办公区PC在工作日时间（周一至周五，早8到晚6）可以正常访问OA Server，其他时间不允许

working—time为08:00:00-18:00:00

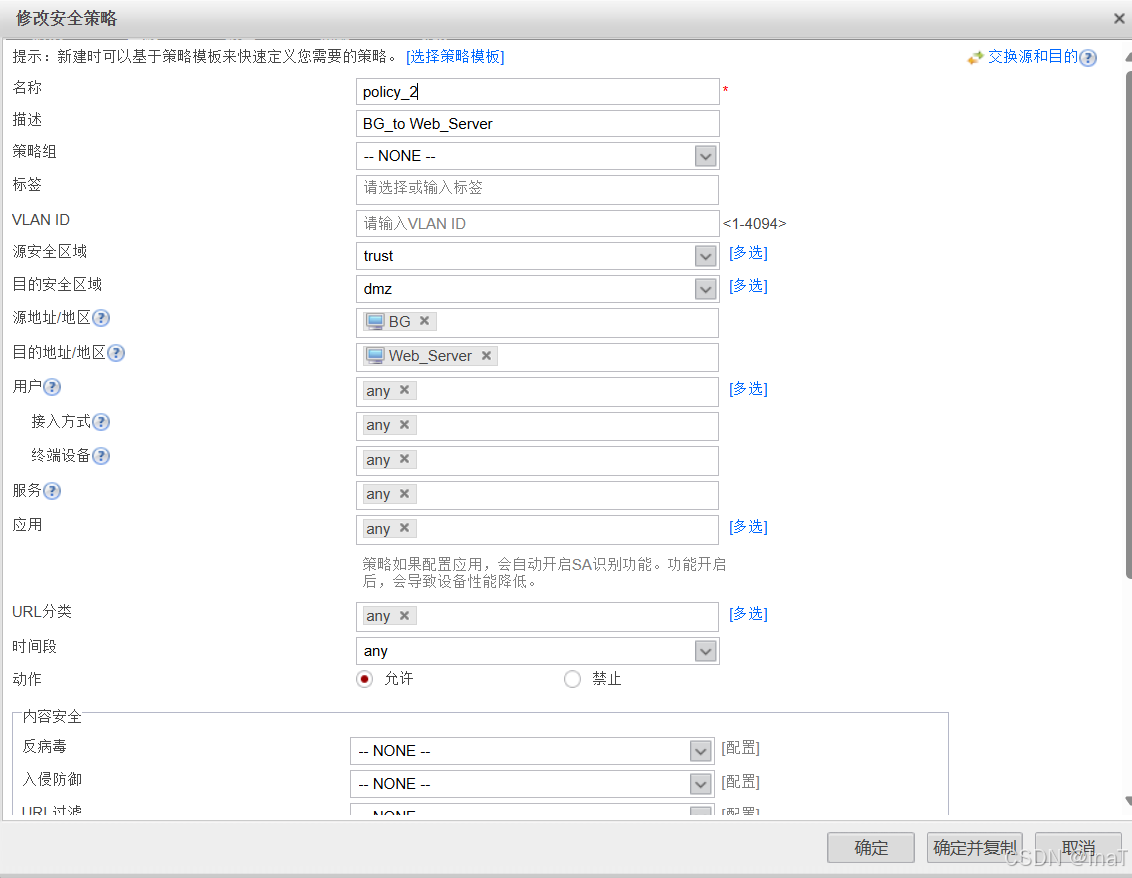

3.办公区PC可以在任意时刻访问Web Server

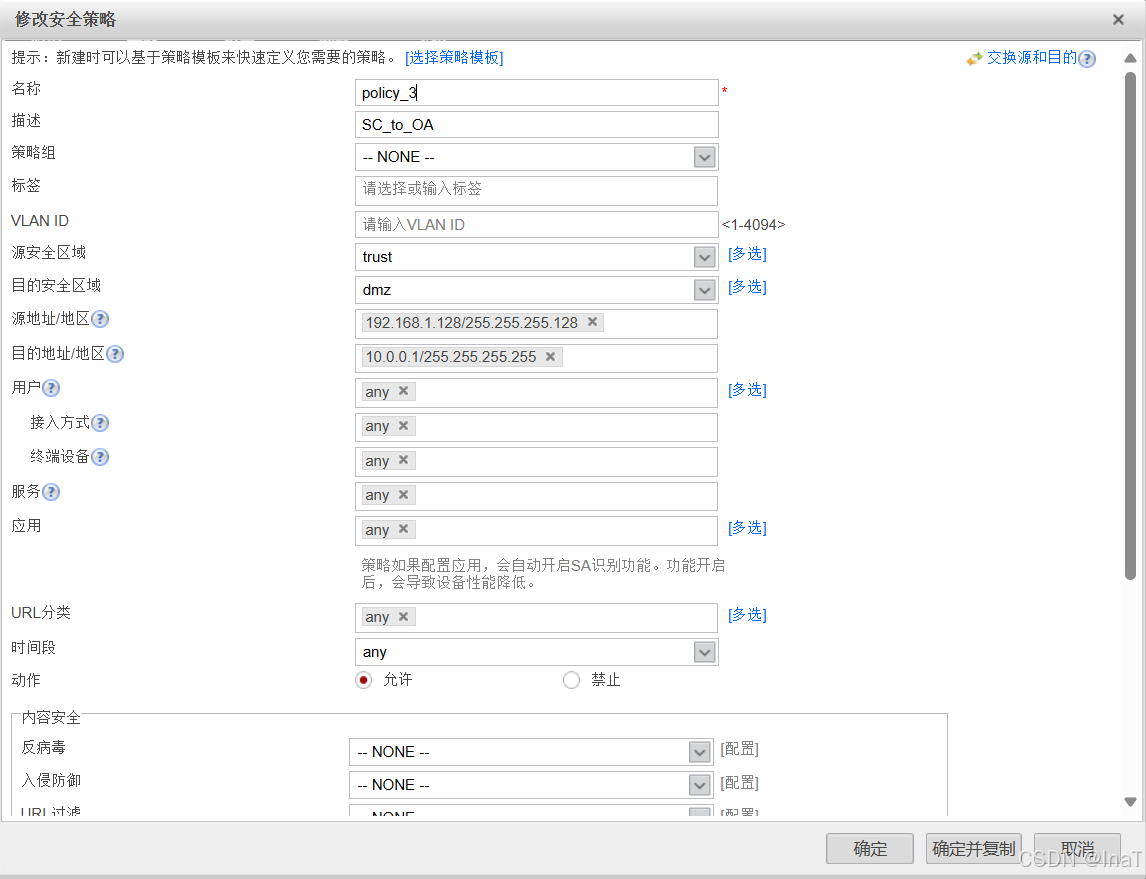

4.生产区PC可以在任意时刻访问OA Server，但是不能访问Web Server

5.特例：生产区PC3可以在每周一早10到11访问Web Server，用来更新企业最新产品信息

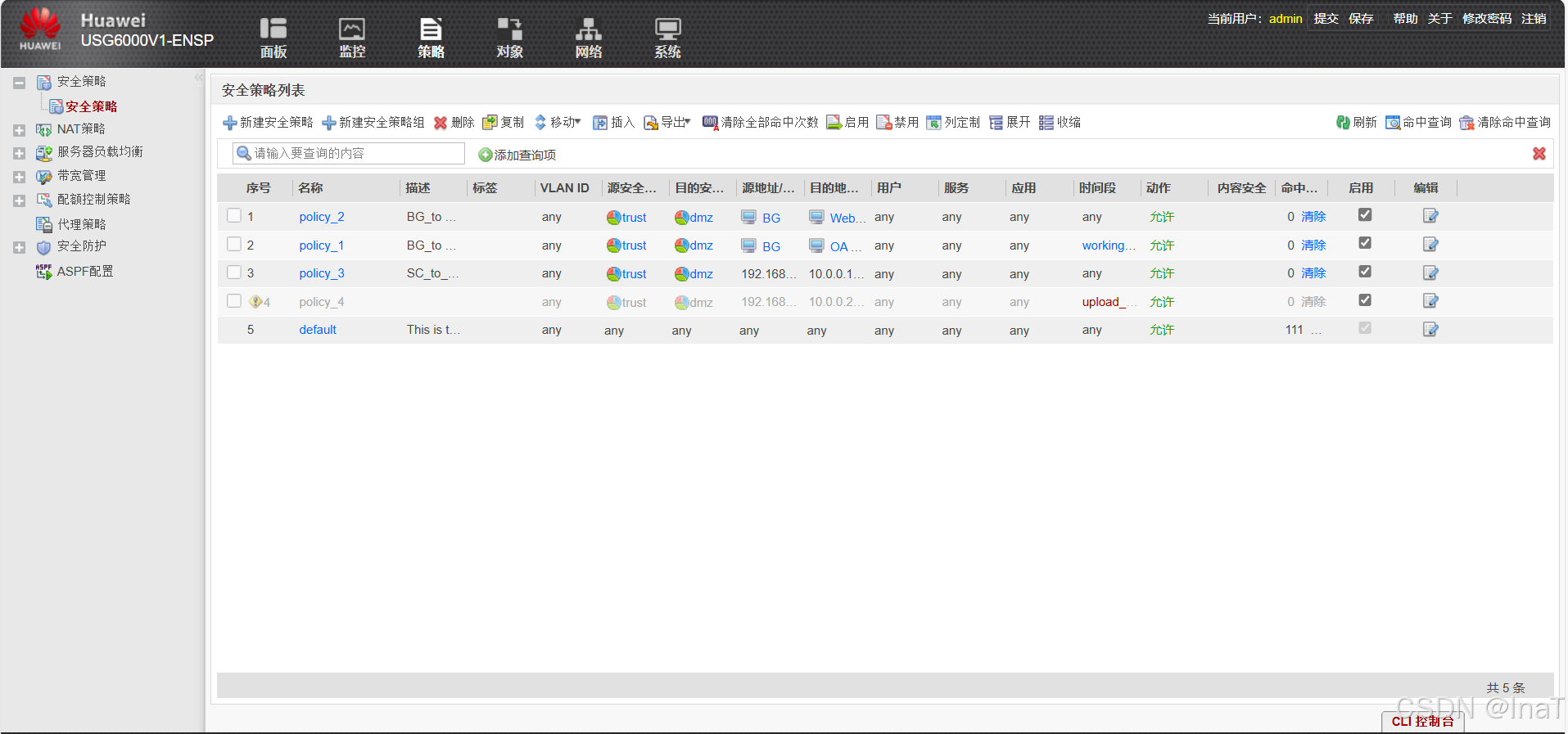

*移动规则顺序
