一、点要素分割线要素

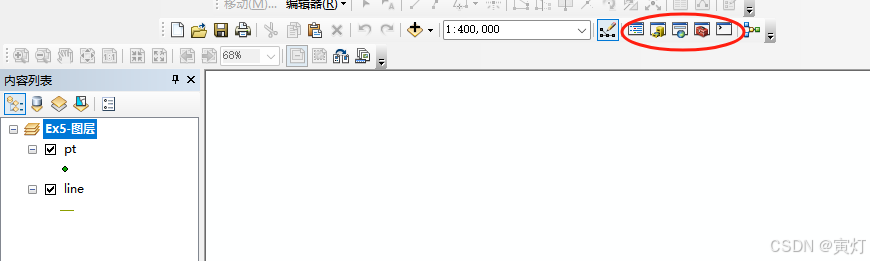

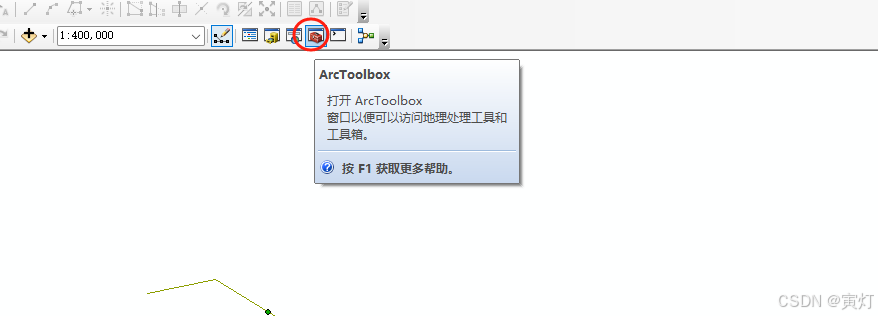

1、点击重要的菜单

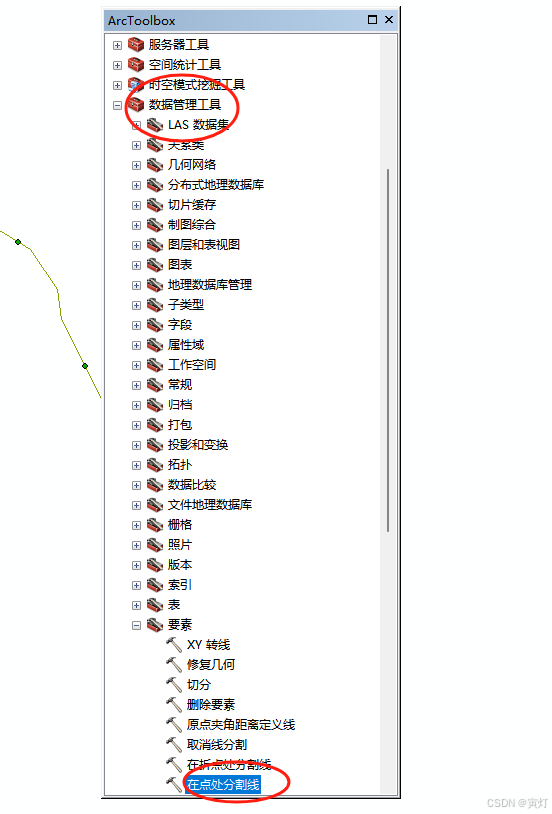

显示：选择在点处分割线

左侧移动到边框

关闭后重新打开

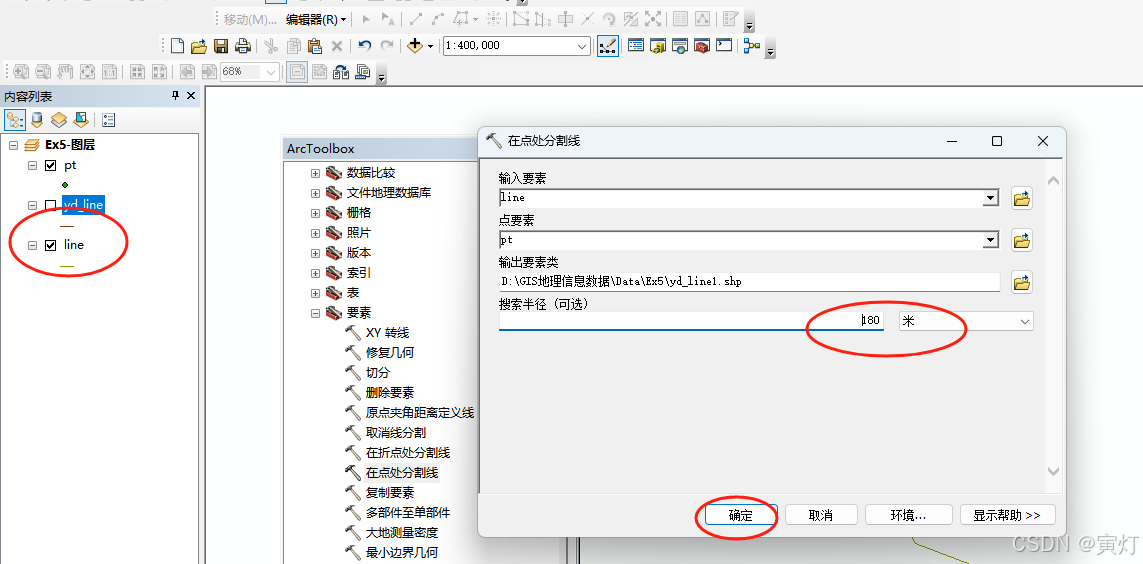

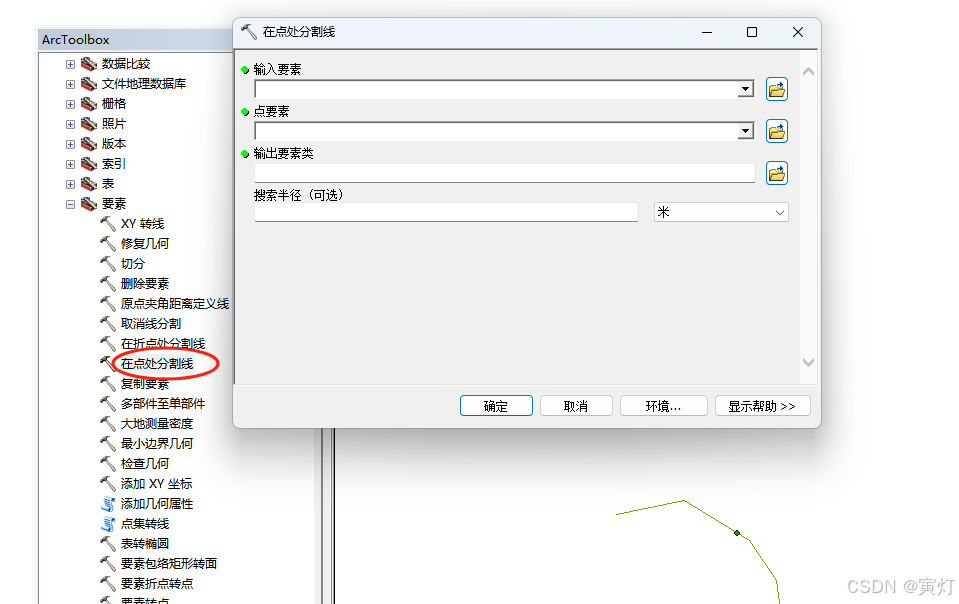

2、点击在点处分割线

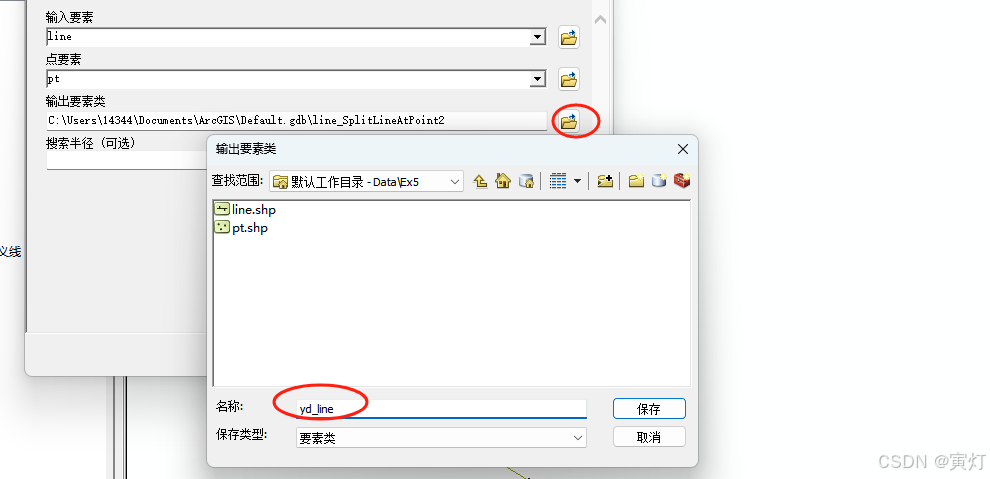

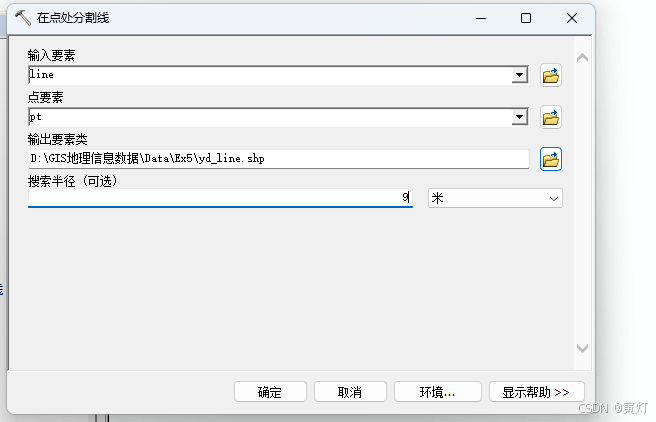

依次选填内容，输出新文件名

 半径设置，缓冲区的点覆盖范围

3、点击确定，展示结果

成功提示

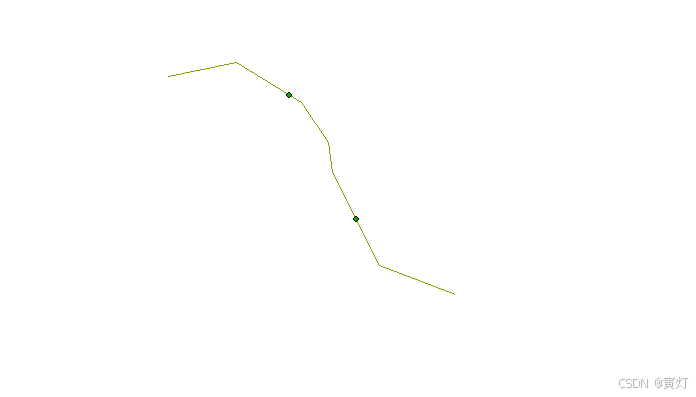

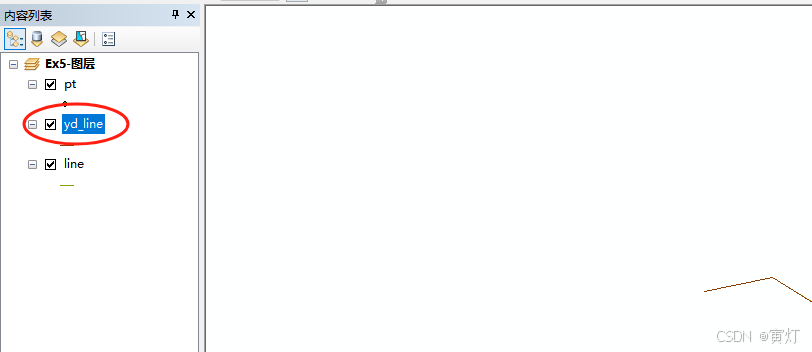

内容展示

查看效果

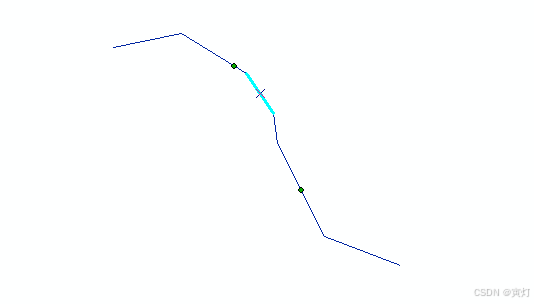

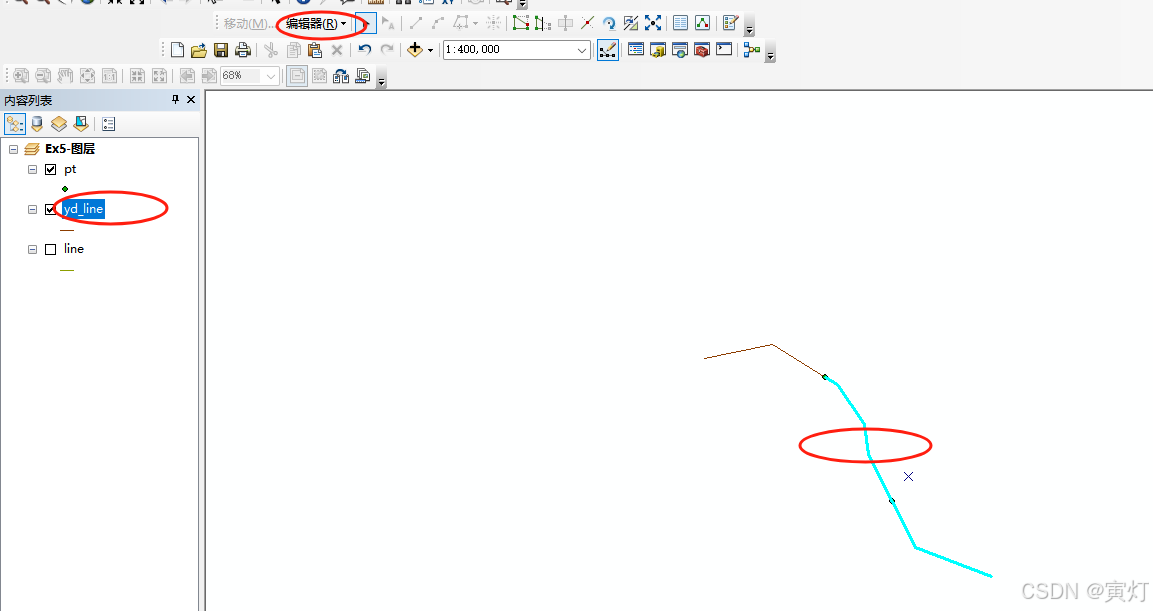

点击开始编辑，选择中间一段，发现其下面一段也被选中，说明点的范围没有覆盖到，可以该一下搜索半径的范围：

最后展示效果

就单独分开了

4、在折点出分割线

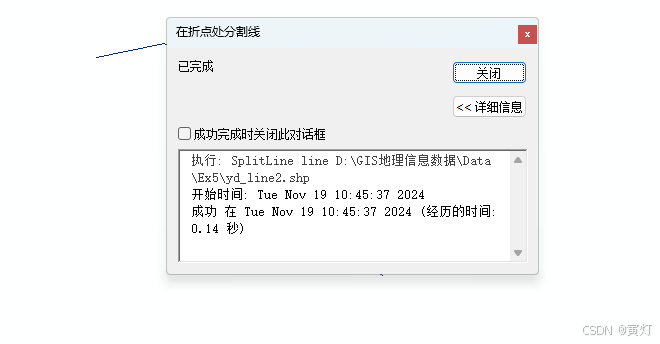

 点击确定

5、 查看效果

编辑时发现，折点出分割的效果

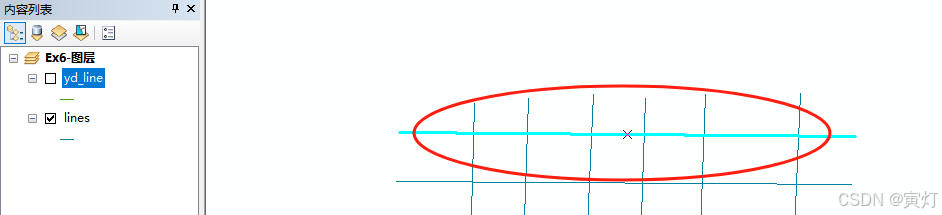

二、提取线要素的交点  方案一

点击查查

整条线被选中

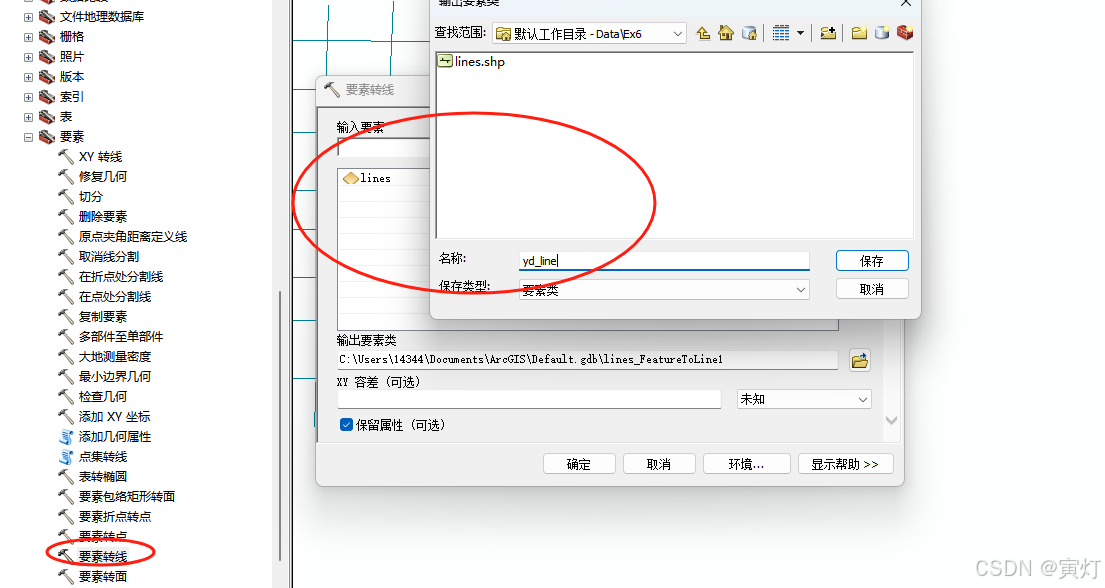

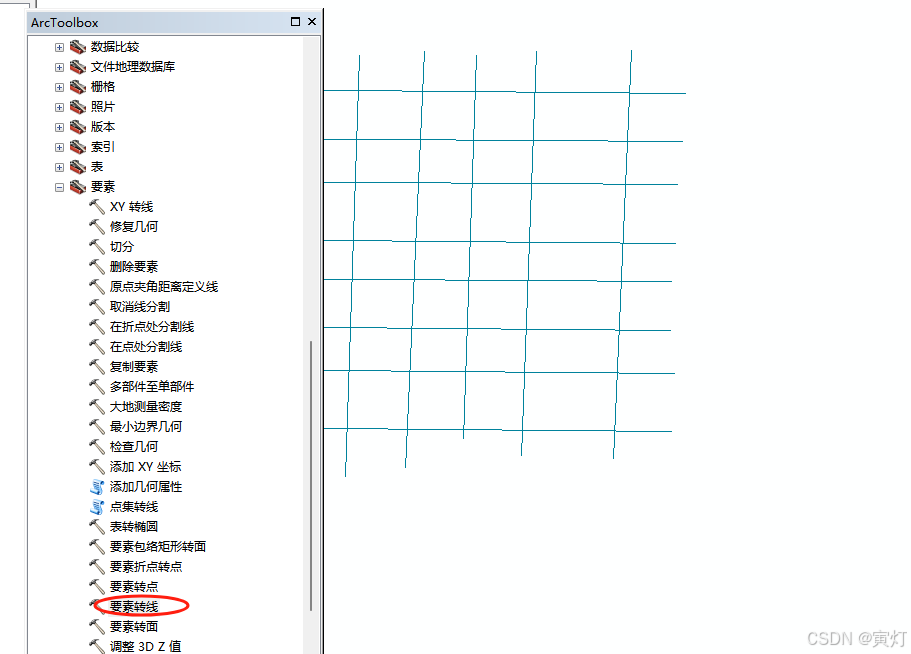

1、找到要素专线

2、双击操作

3、点击确定

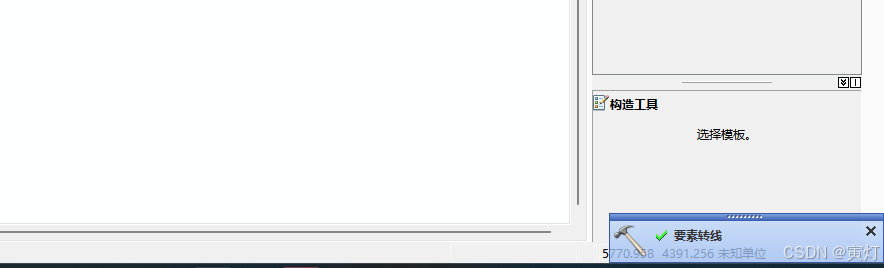

成功标注

选中图层，点击编辑，查看

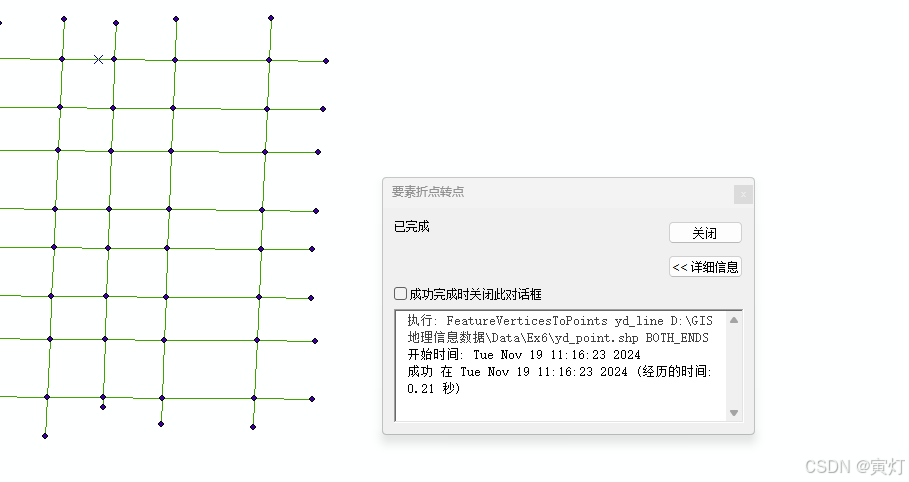

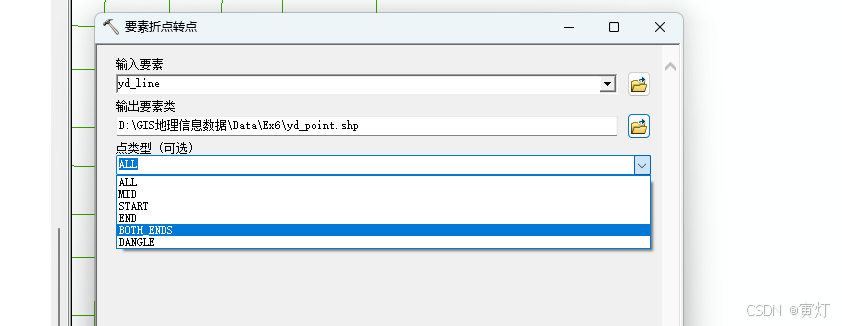

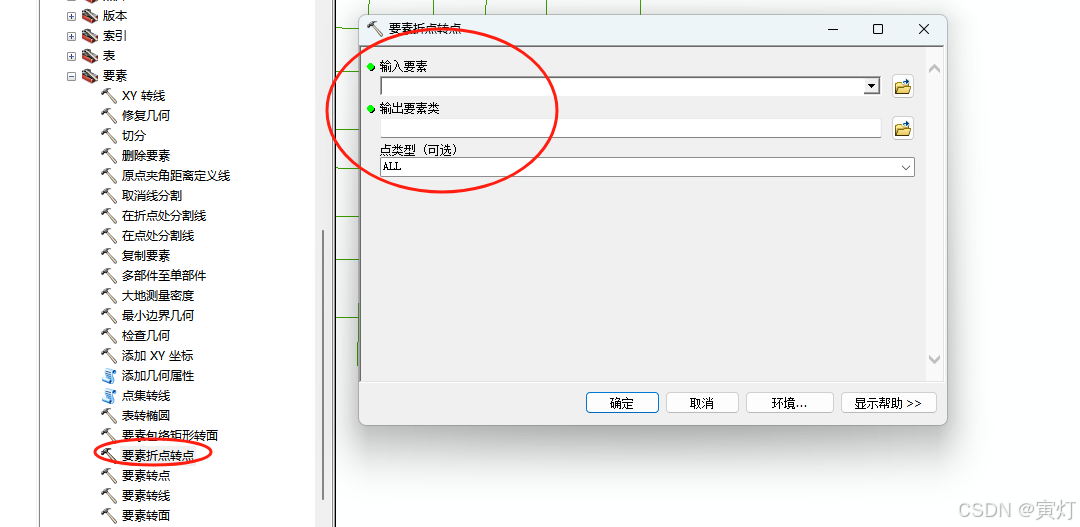

4、要素折点转点

输入内容

点击确定

 成功展示，但是点有重复的，既有起点又有终点，如何剔除重复的呢？

5、剔除重复点

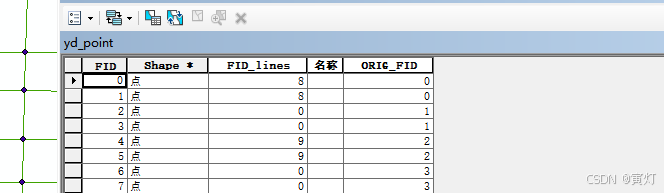

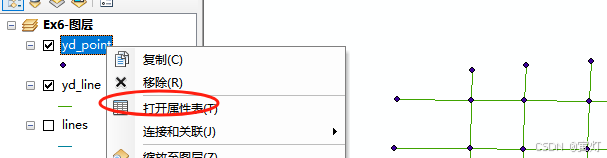

1）打开属性表

展示

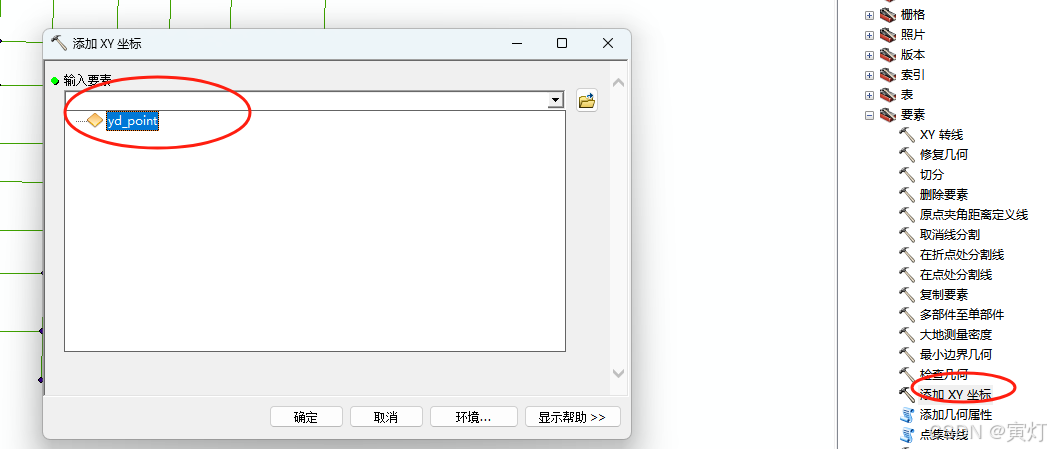

2）添加XY坐标

非编辑状态。

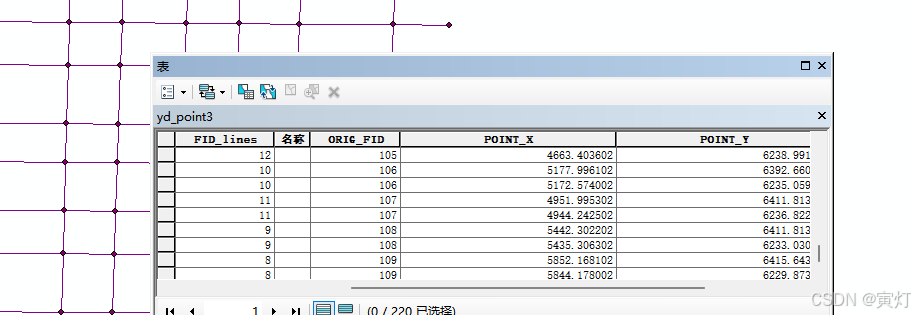

确定后，点击属性表，展示，新增的xy坐标

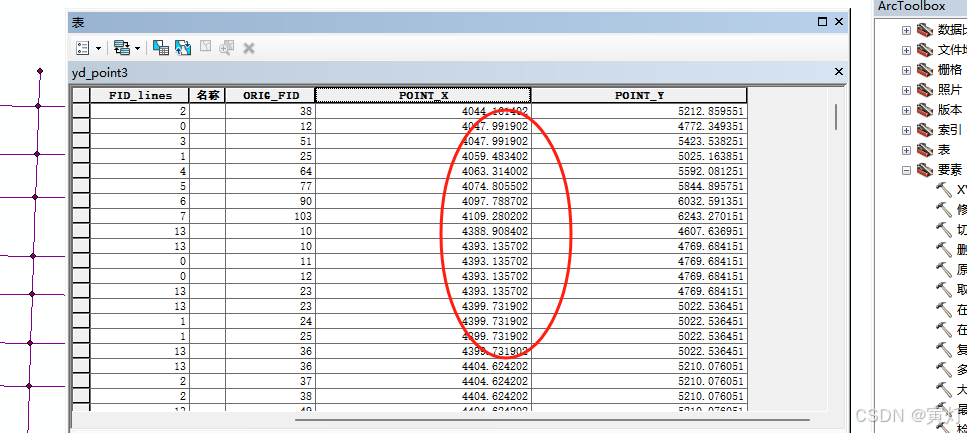

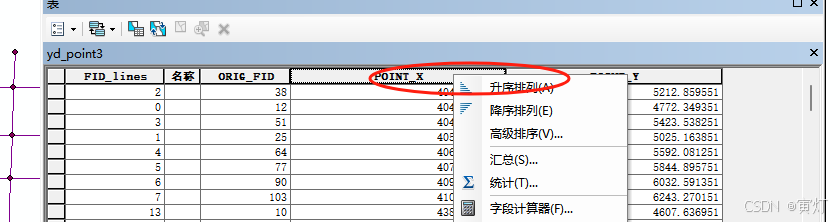

 x坐标排序

发现很多重复的

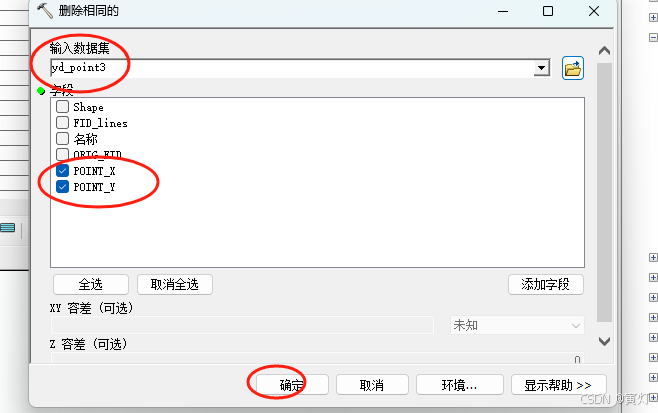

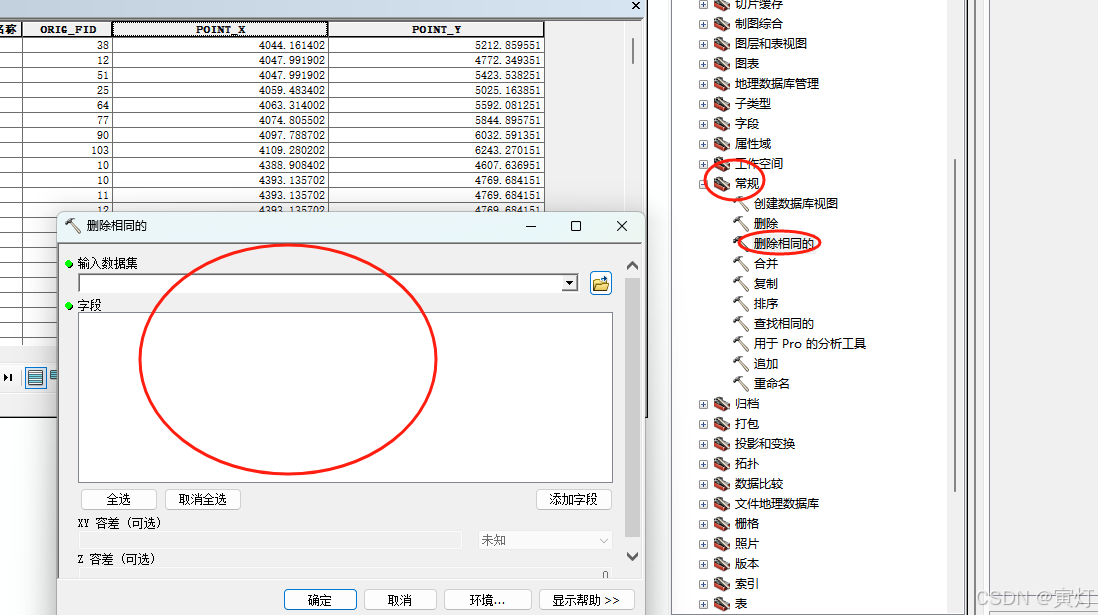

3）剔除重复的

选填内容

点击确定后

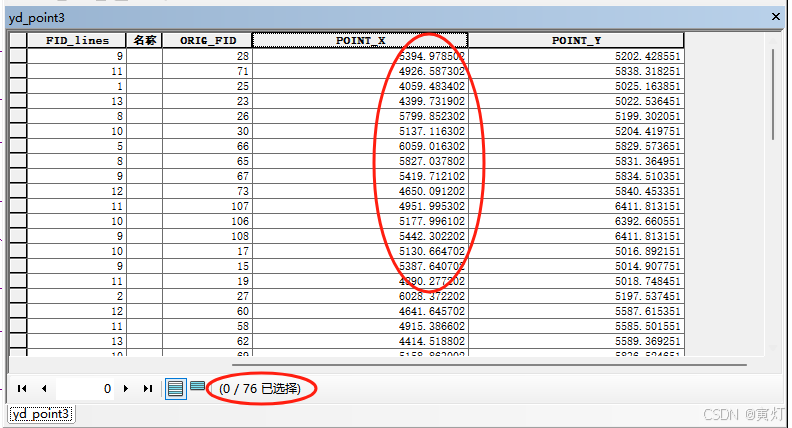

 220条数据还剩76条，成功处理。

三、提取线要素的交点  方案二

先导出行、列两份数据，在相交

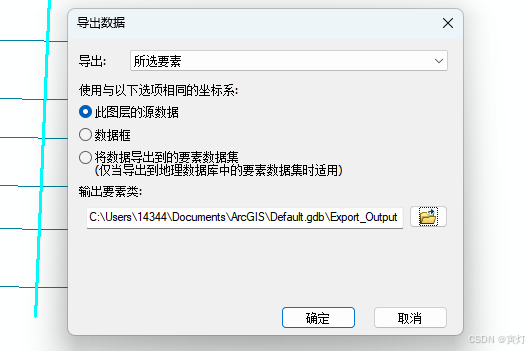

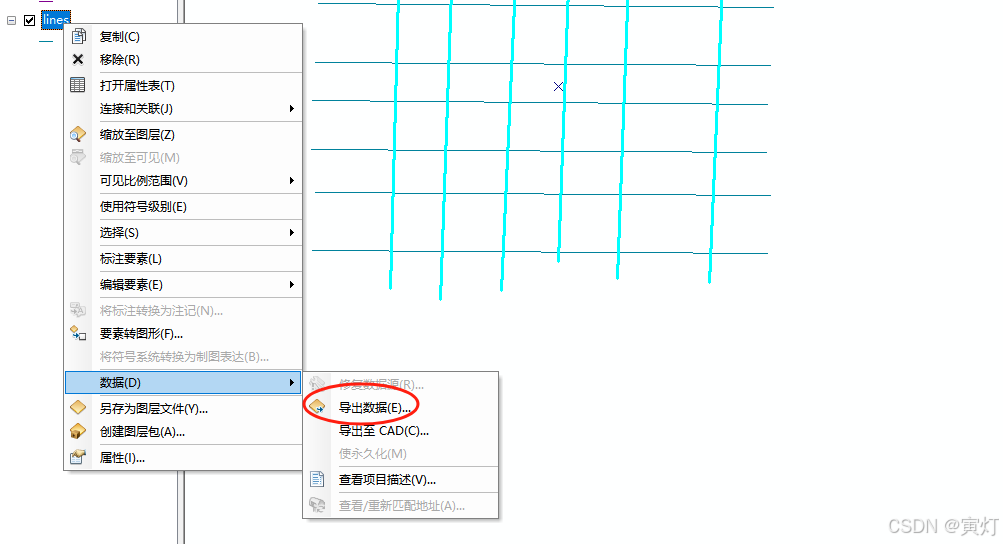

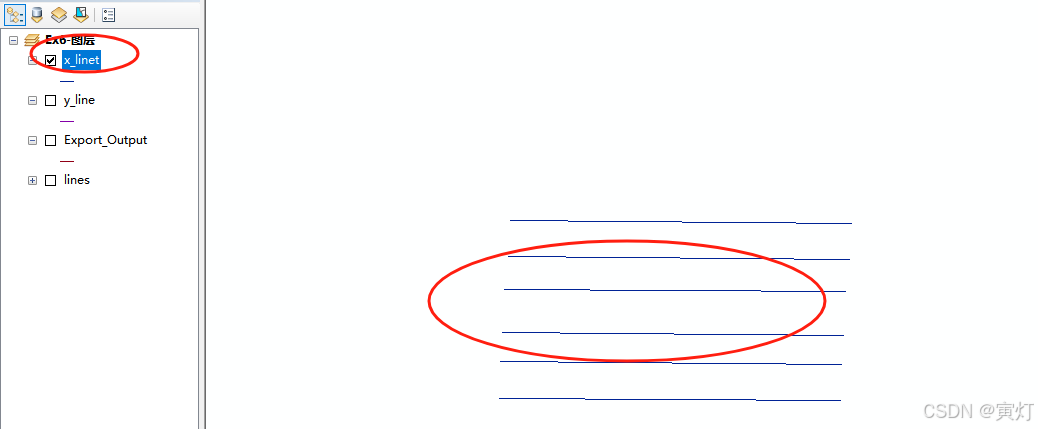

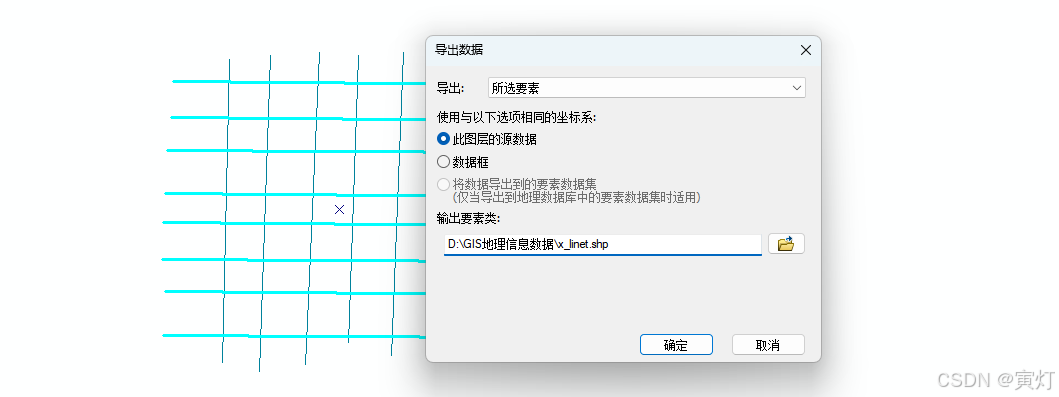

1、编辑状态，导出列

展示

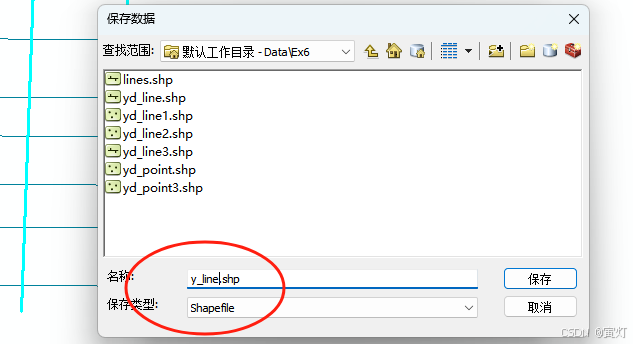

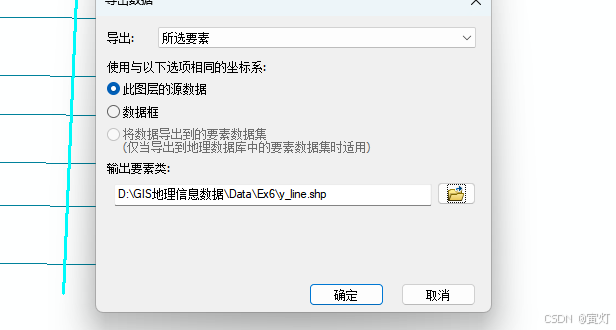

定义文件名

点击确定

展示

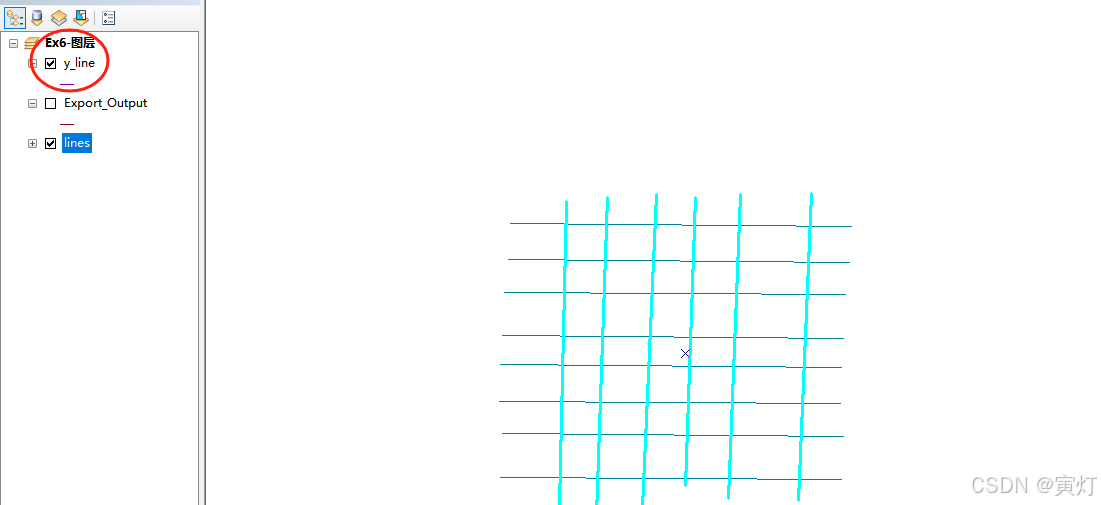

同理行数据也是这样处理

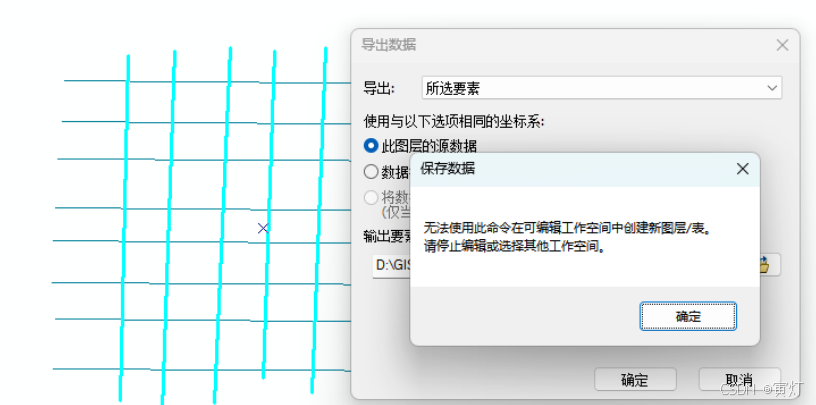

注意：新数据目录和老数据目录尽量不在一个文件夹下面，否则可能会报错：

导出成功

2、叠加处理

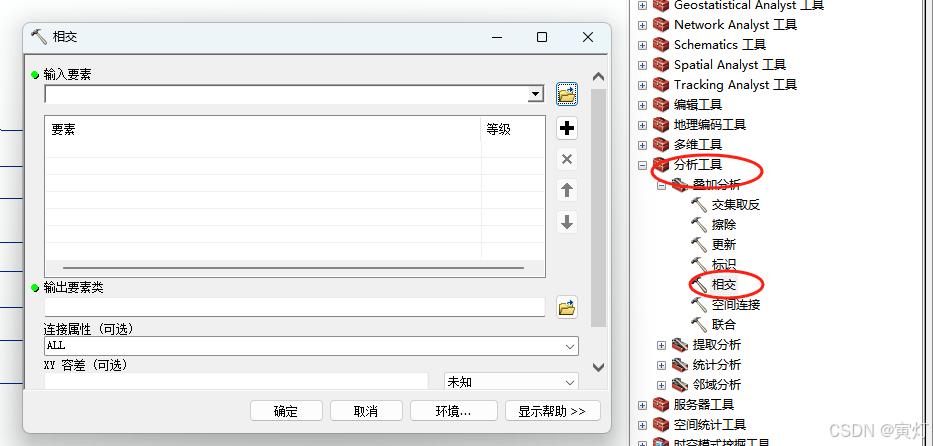

点击相交后弹出来。

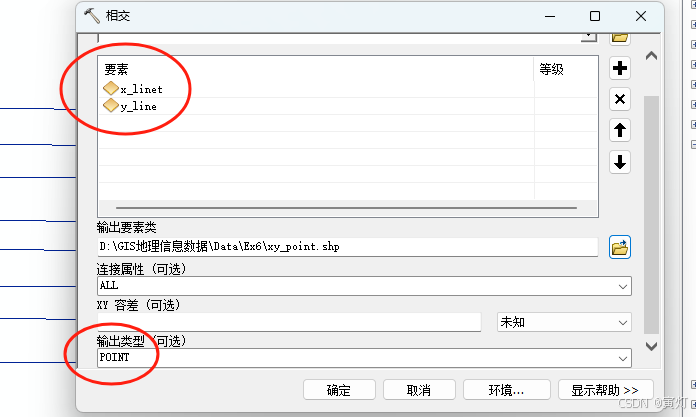

填充内容

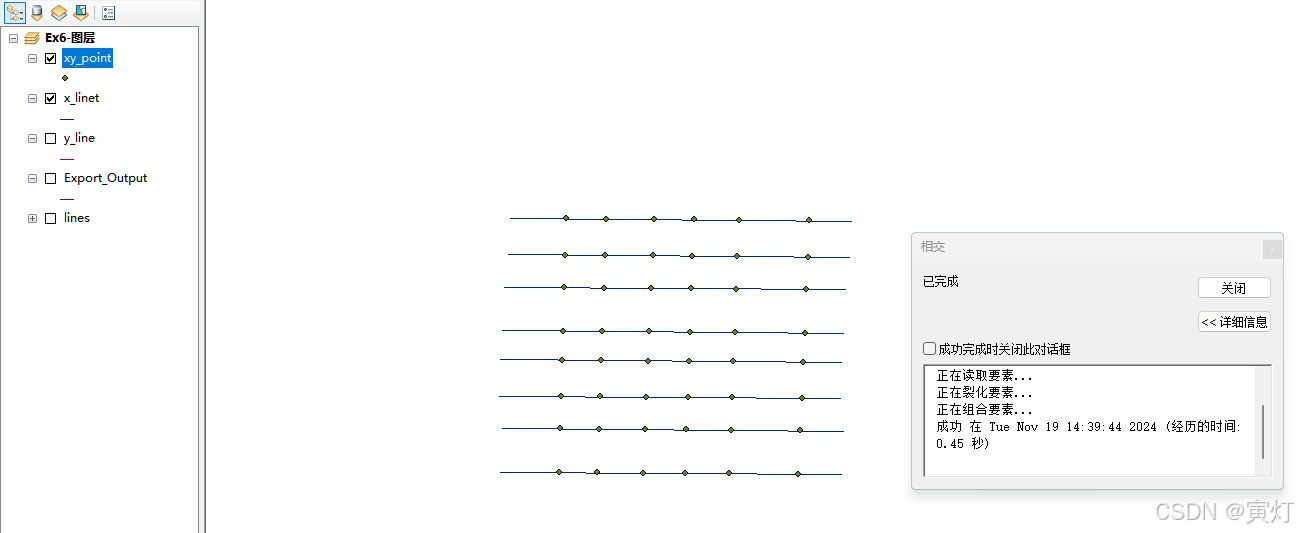

 点击确定后可以了。

3、结果展示

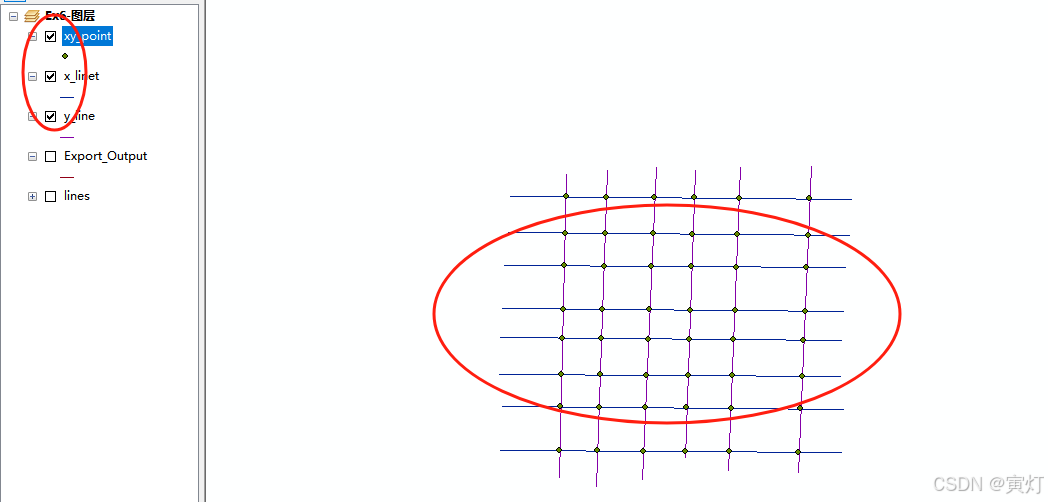

4、综合显示

四、分割多部件要素

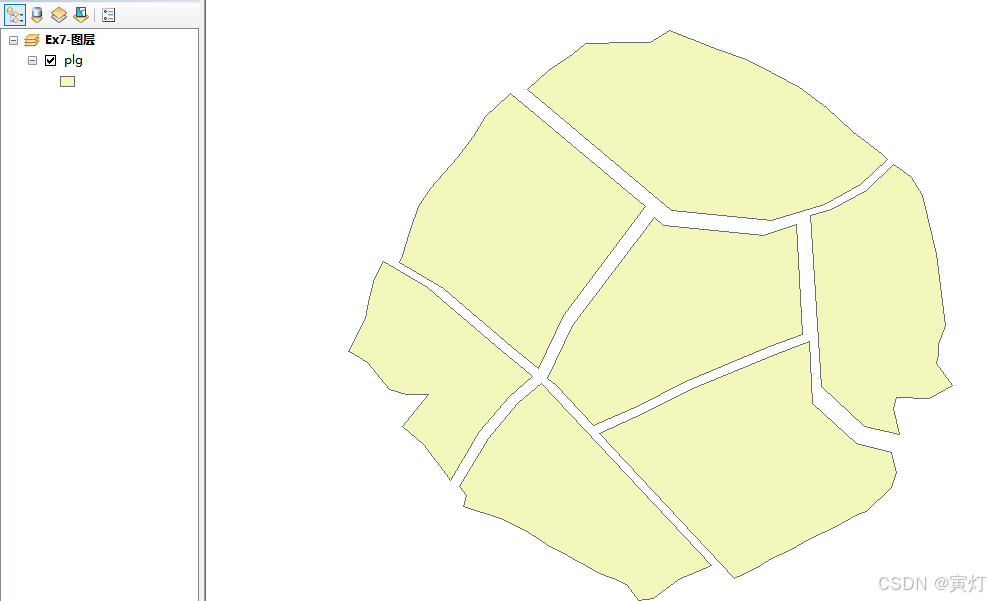

初始属性

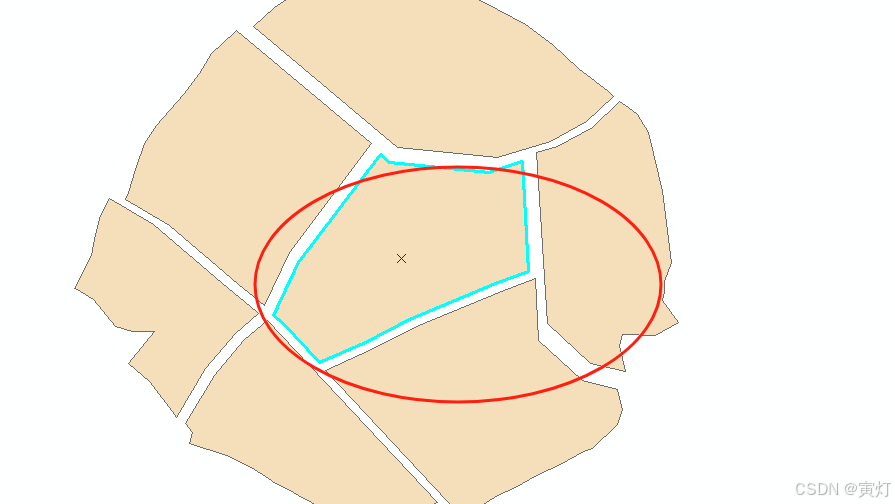

 1、验证多部件

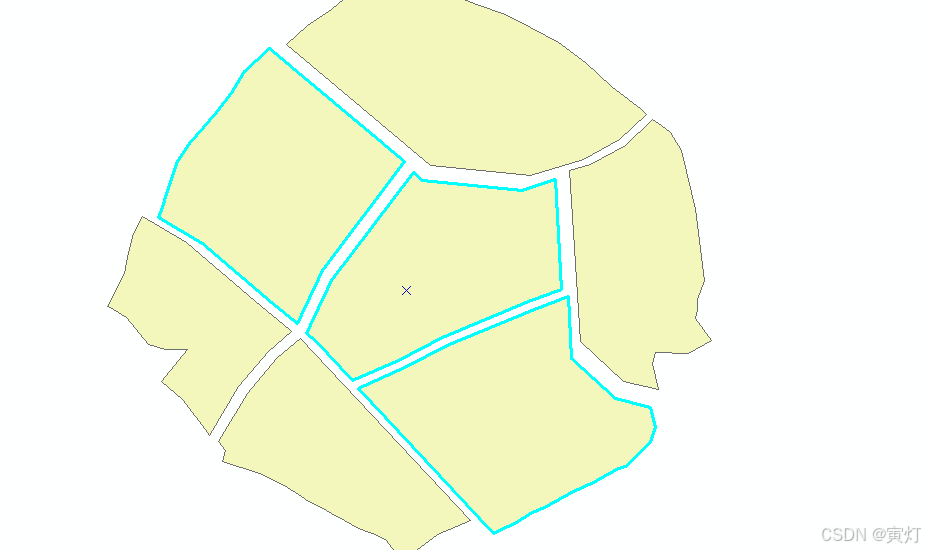

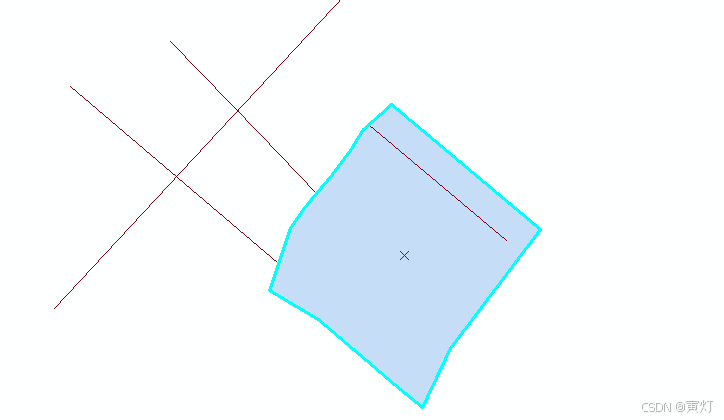

进入编辑状态，点击发现，中间三个部件是一体的。

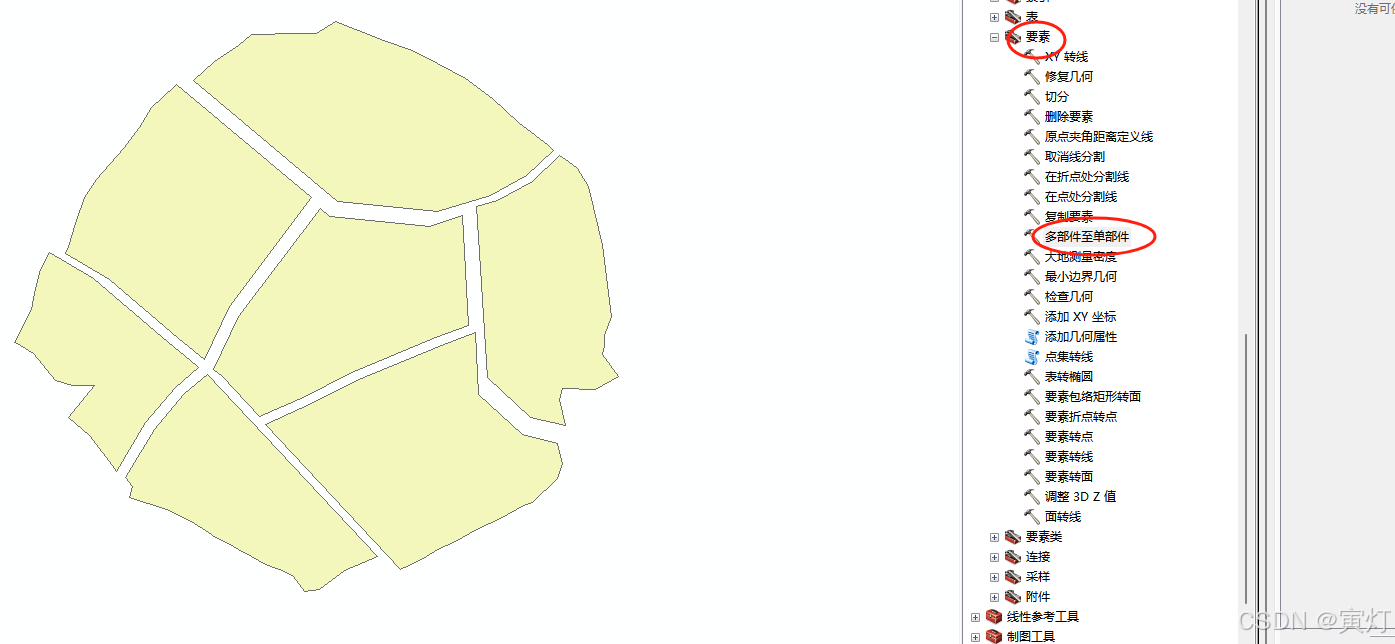

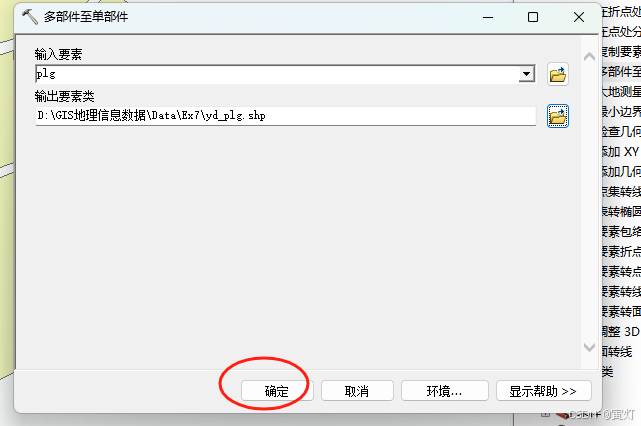

2、多部件至单部件

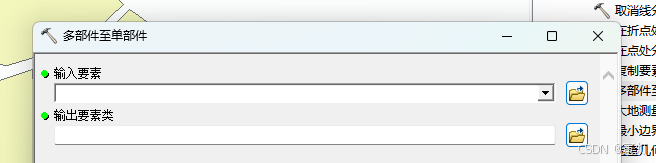

点击后弹出

填内容

 展示

3、点击确定后展示

4、进入编辑状态

显示分割完成

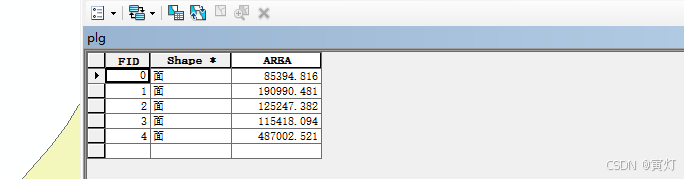

5、查看属性

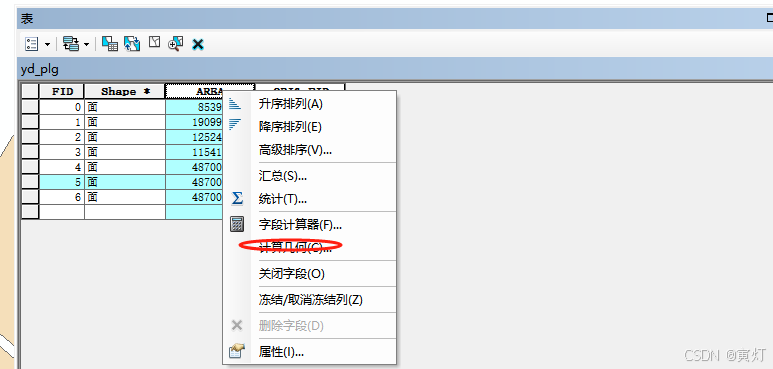

6、重新计算面积

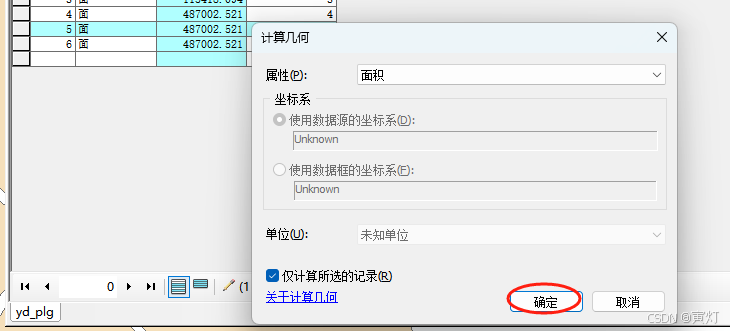

点击弹出

 点击确认后

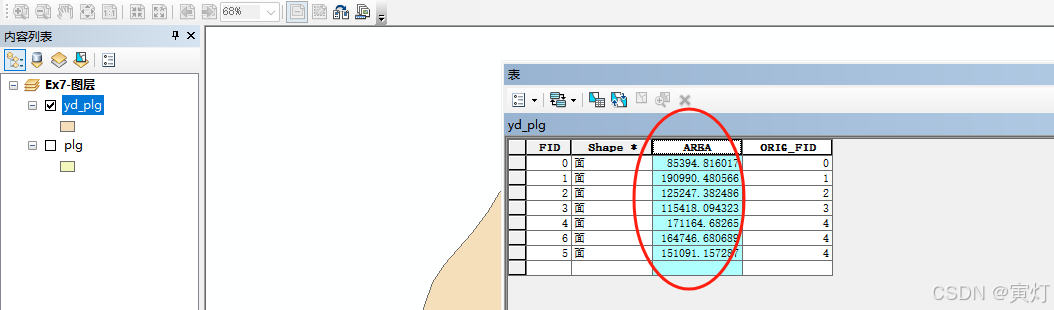

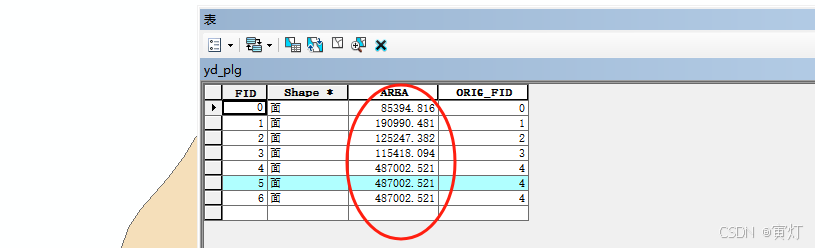

重新计算后的结果

7、高级编辑

在原始的地图上编辑数据

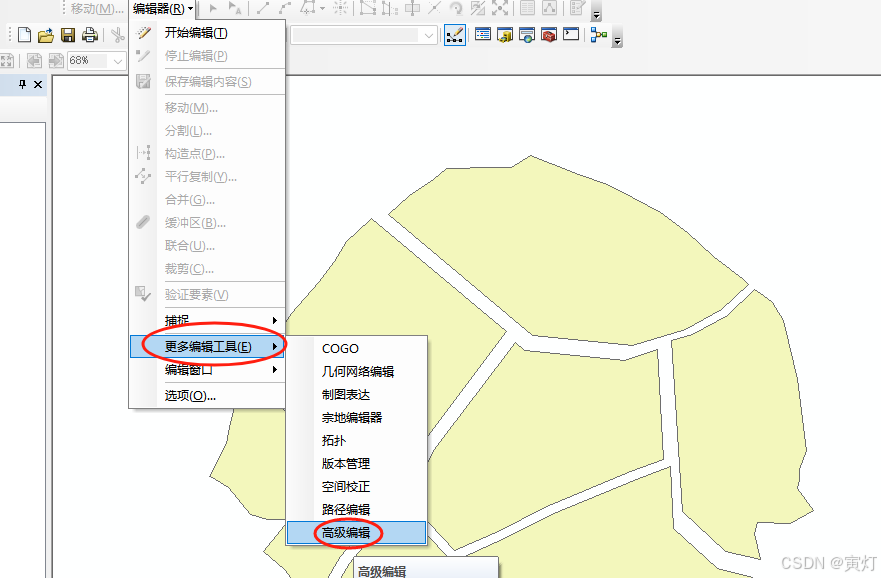

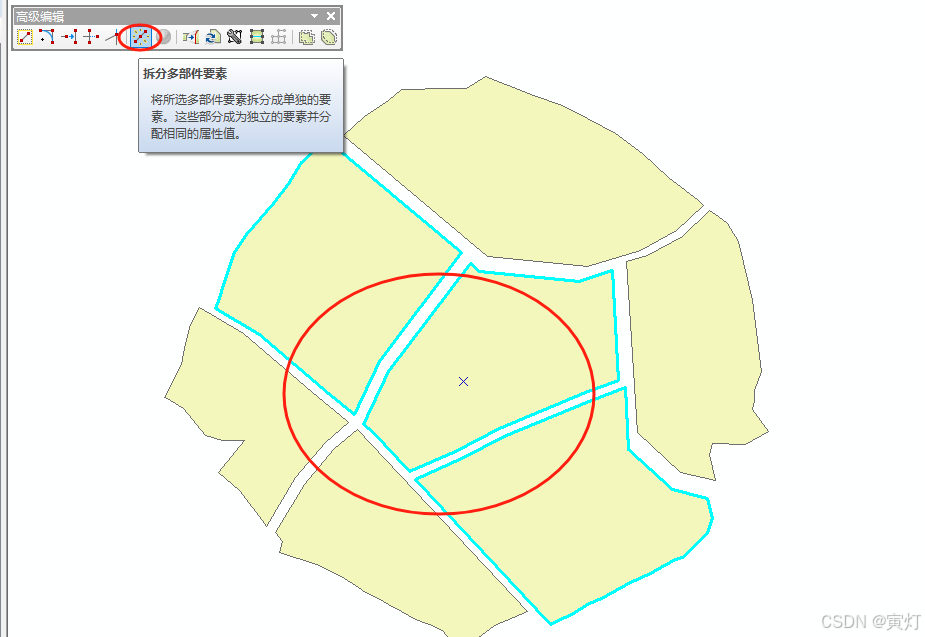

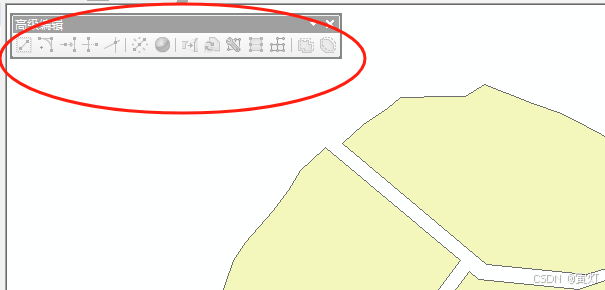

1）找到高级编辑按钮

点击后弹出

2）进入开始编辑状态

3）点菜拆分多部件要素单后展示

点击后直接生效

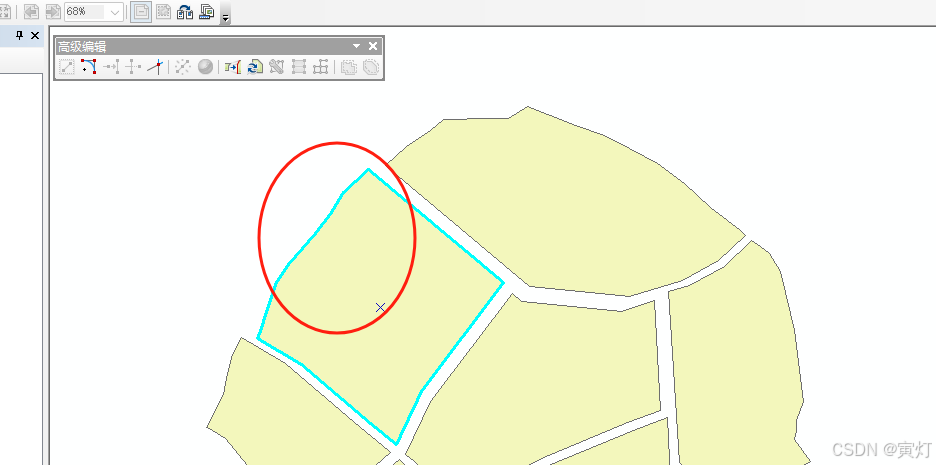

点击原图后，看到拆分的效果已经出来。

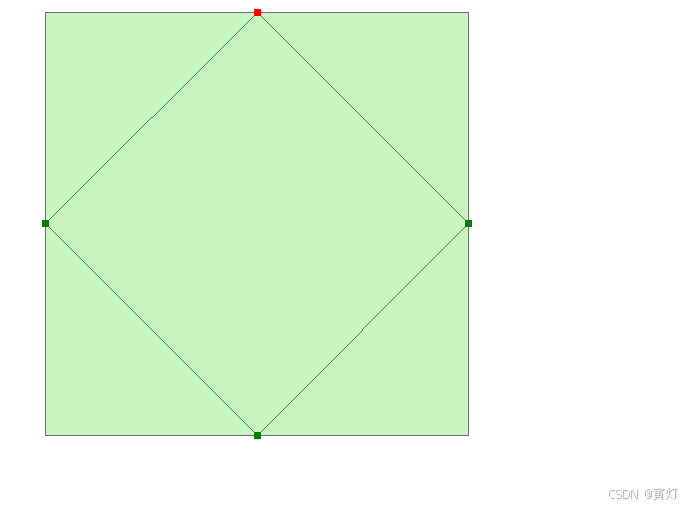

五、绘制中点连线

1、进入开始编辑

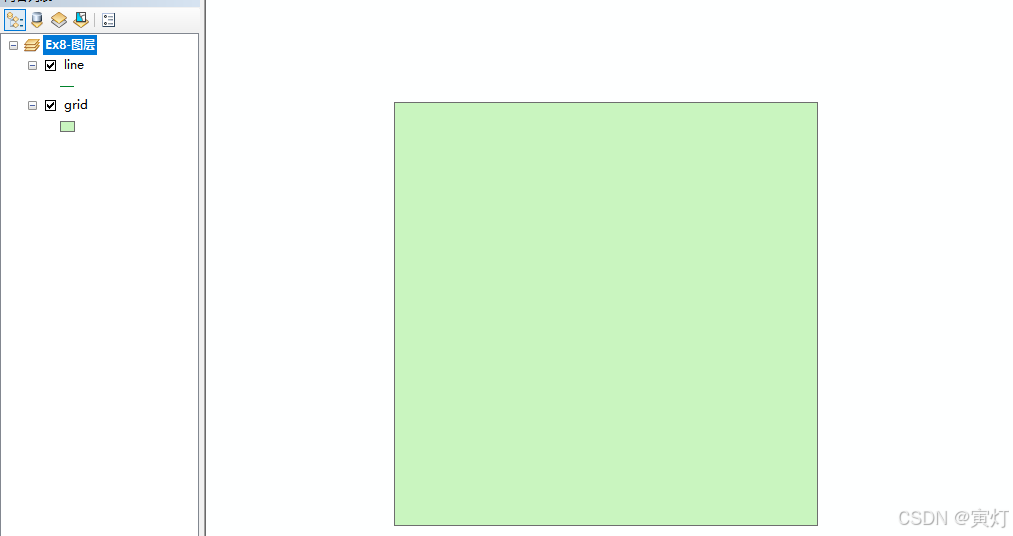

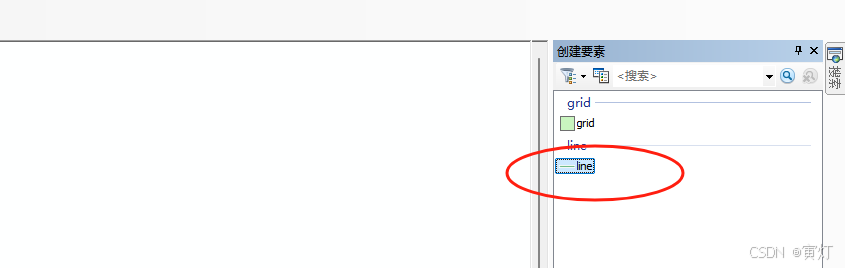

选中line

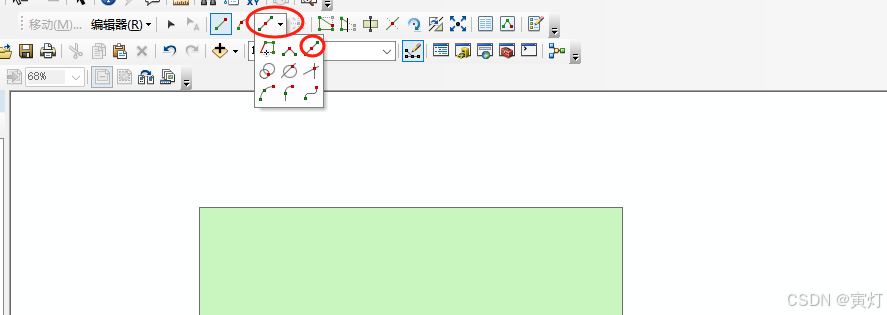

2、点击中线菜单

3、绘制中线

4、最终结果

然后双击后保存编辑、停止编辑。

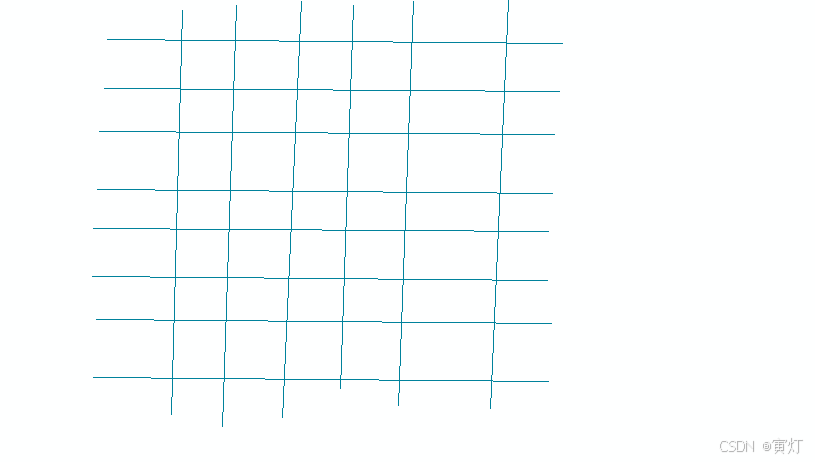

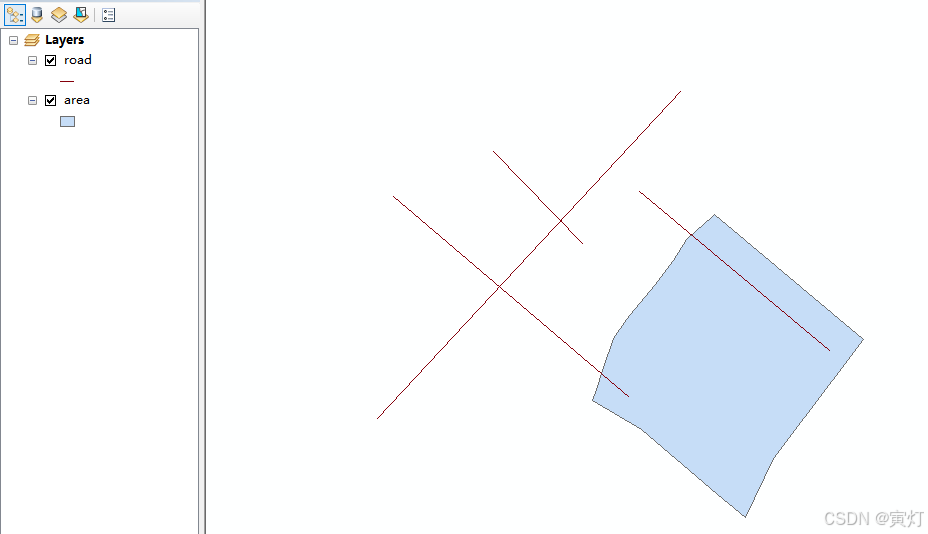

六、线要素的延伸与裁剪

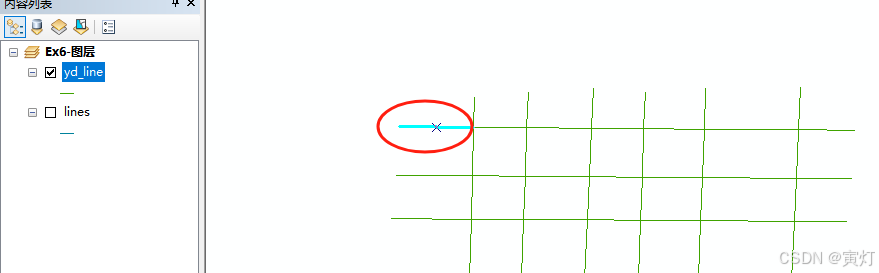

1、进入编辑状态

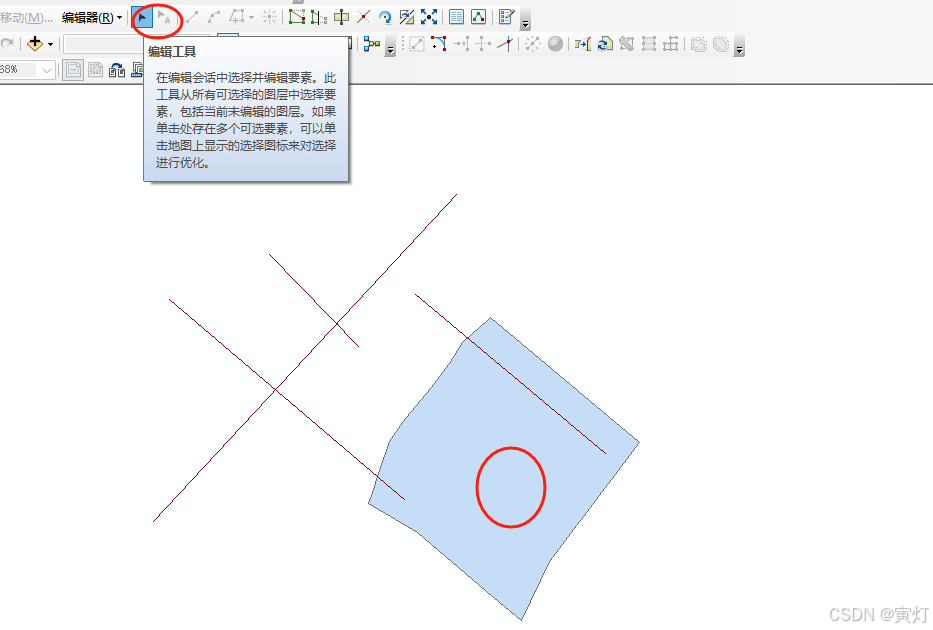

点击编辑工具，再点击方形的图

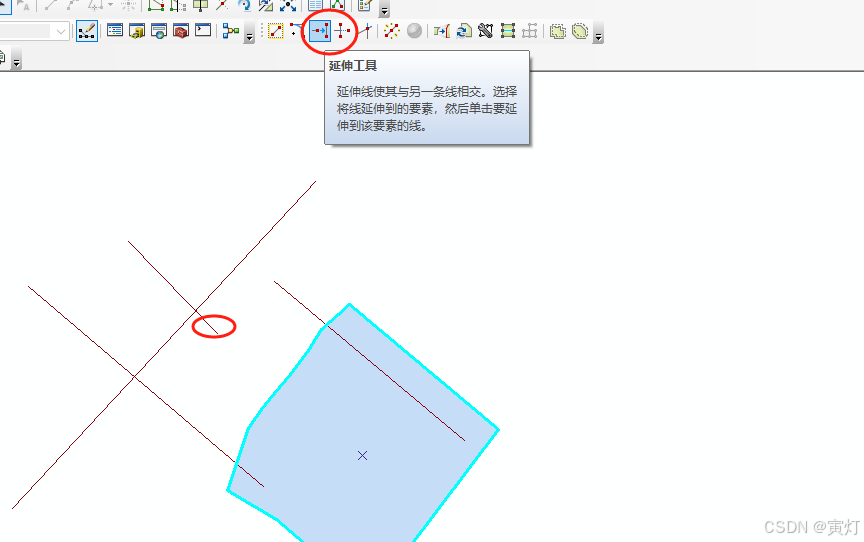

2、延伸工具

然后展示效果

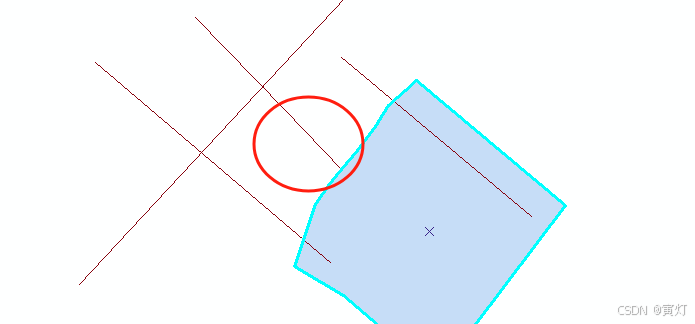

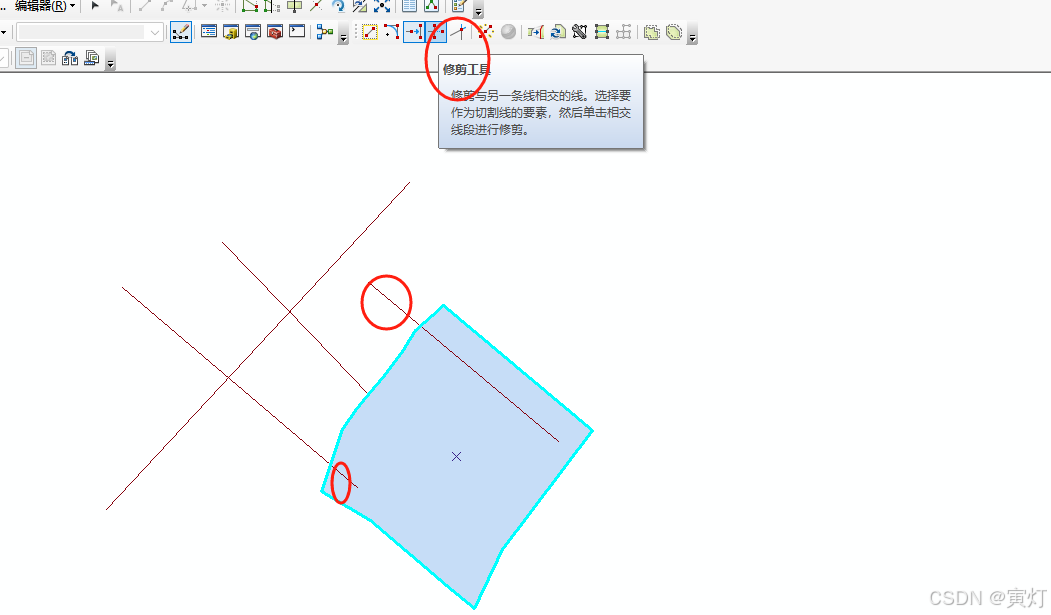

3、点击 修剪工具

之后点击两个多余的线

4、最终结果展示

保存编辑内容、停止编辑，测试结束。

到此，ArcMap 处理点、线要素分割提取绘制功能等功能分享完成，下期分享面要素相关内容，敬请期待。
