1. VPN介绍

1.1. 什么是VPN

VPN可以通过在L2或L3层建立一条逻辑链路让广域网上多个内网能够相互访问。VPN的实现方式很多，有基于租用专用物理线路实现的（如帧中继和ATM，专用线路贵但QoS好，对语音等对延迟敏感的数据流至关重要，可运行上层的IP,IPX, AppleTalk,IP多播多种协议），也有基于以太网的虚连接的实现方式（不是专用线路，灵活，数据通道不安全要结合如IPSec来保证）分类如下：

  • ATM和帧中继都是L2层VPN
  • GRE，L2TP，MPLS和IPSec属于L3层VPN技术

GRE VPN：建VPN很方便，但没有安全机制，需结合IPSec来支持身份验证、完整性、访问控制和机密性。
SSL VPN：这种VPN的最大好处在于，仅需要一个单独的TCP或UDP端口便可以轻易穿越大多数防火墙进行数据传送
MPLS VPN：当使用GRE这些遂道技术来实现VPN时，因为是点至点的，当新添一个站点，需修改每个站点的VPN配置。MPLS是在传数据之前就先用L3层的路由机制将L2层的标签在途径的每个路由器上都事先算好了，并且这种标签是自动配置的，所以添加一个新站点很方便

1.2. IPSec VPN

IPSec的使用模式：

  • IPSec传输模式：传输过程中IPSec源端点不会修改IP报中的目标IP地址。
  • IPSec遂道模式：传输过程中IPSec源端点会修改IP报中的目标IP地址。
    在openstack neutron中使用的就是IPSec的遂道模式。
    IPSec中的两个重要协议：
  • AH：它使用消息摘要算法生成一个散列值，包括不变的报头字段（如源IP，目标IP），不同于ESP，不提供机密性，即不加密数据本身，所以不是很有用。计算报头摘要时要排除一些可变字段（如服务类型ToS，标记，分段偏移、存活时间TTL和报头校验和）。关于IPSec与NAT，NAT要发挥作用，它可能要修改IP源地址、目标地址、源端口、目标端口、IP和TCP报头的校验和、TCP序列号和确认号以及有效负载中的IP地址。因为，使用AH时，NAT不可行。
  • ESP：ESP协议是在Linux内核（NETEY / XFRM）IPsec中实现的对等体约定策略的实际规范。提供机密性、数据完整性、数据来源验证和反重放功能。对于IPSec传输模式，使用ESP时NAT依然不可行。但在遂道模式下，只要NAT执行1：1的地址转换，不将多个内网地址转换一个外部地址并使用端口来区分它们，NAT和ESP便可以共存。一个最简单的办法就是在IPSec之间执行NAT，但这并非总是可能的，所以有了NAT跨越技术（NAT Traversal, NAT-T)，它由三部分组成，首先判断远程peer是否支持NAT跨越，其次是检测peer之间的路径上是否有NAT；最后是决定如何使用UDP封闭来处理NAT。

1.3. IPsec IKE密钥交换协议

Internet 密钥交换（IPsec IKE）是 IPsec 体系结构中的一种主要协议。它是一种混合协议，使用部分 Oakley 和部分 SKEME，并协同 ISAKMP 提供密钥生成材料和其它安全连系，比如用于 IPsec DOI 的 AH 和 ESP 。
IKE协议的目的是认证（使用VPN的预共享密钥，公开密钥加密，自由连接）对等体来动态生成密钥并与VPN对等体共享密钥。 IPsec第二阶段的加密密钥也取决于IKE。 Libreswan使用项目的pluto程序实现IKE协议。

1.4. libreswan 简介

LibreSwan是IPsec协议的开源实现，它基于FreeSwan项目，可以在RedHat的Linux发行版上使用该软件包。关于LibreSwan的IPsec协议的两个部分的简要信息如下所述。
基于IPsec的VPN由Internet密钥交换协议和封装安全有效载荷 （ESP）协议组成。
Libreswan功能

  • 支持基于预共享密钥的认证。
  • 支持基于公钥的认证。
  • 支持IKE v1 / v2版本的密钥交换。
  • 支持NSS加密库。
  • 还支持Xauth和DNSSec。

2. 环境介绍

2.1. 目的

使用libreswan搭建ipsec点对点隧道实现两IDC内网网段互通，或者实现物理机网络与云平台内部网络直接互通。

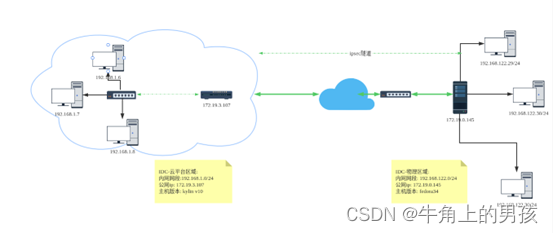

2.2. 部署架构图

环境:
IDC-物理区域:
内网网段: 192.168.122.0/24
公网ip: 172.19.0.145
主机版本: fedora34

IDC-云平台区域:
内网网段:192.168.1.0/24
公网ip: 172.19.3.107
主机版本: kylin v10

在这里插入图片描述

实现云平台区域192.168.1.0/24到物理区域192.168.122.0/24互通

3. 云环境部署（各环境有异）

3.1. 云平台安装部署

参考各个云平台进行部署

3.2. 创建VPN网关

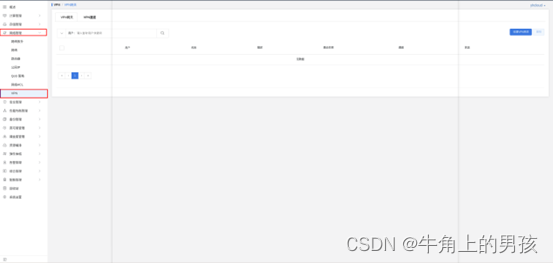

登录云平台，在网络管理->VPN处找到VPN配置项
在这里插入图片描述在页面的右上角，单击“新建网关”

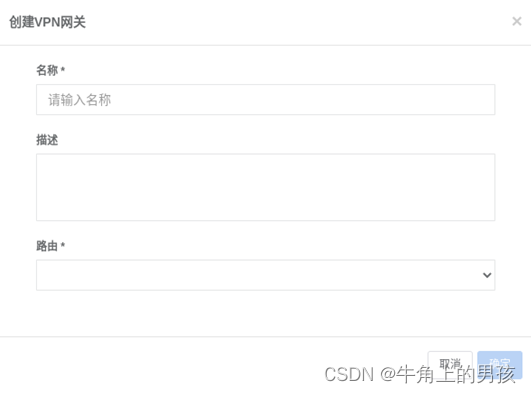

在这里插入图片描述弹出“创建VPN网关”对话框

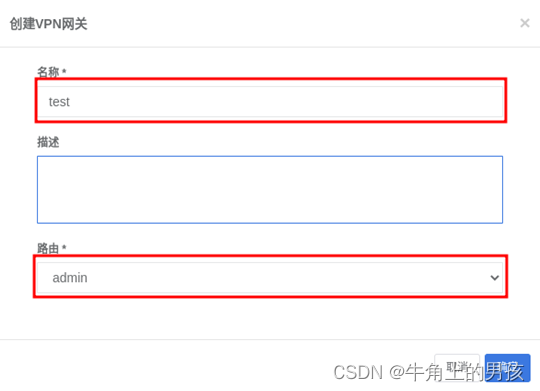

在这里插入图片描述填写名称“test”,填写描述信息，选择路由“admin”，路由为连接外部网络的路由器

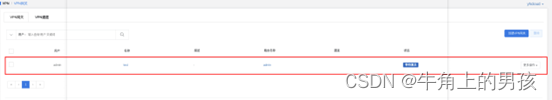

在这里插入图片描述单击确定后创建成功，如下图所示
在这里插入图片描述补充（网络管理->路由器）：
路由器信息如下：

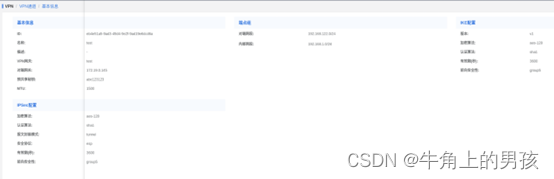

在这里插入图片描述进入路由器查看详细信息：
在这里插入图片描述

3.3. 创建VPN隧道

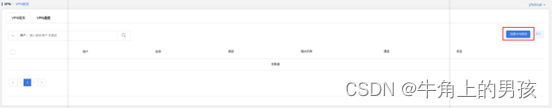

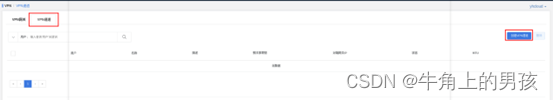

创建VPN网关后，切换至“VPN隧道”项，单击“创建VPN隧道”

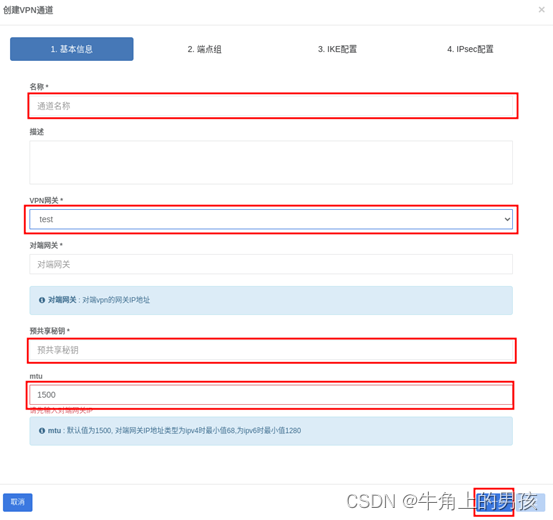

在这里插入图片描述弹出“创建VPN隧道”对话框，如下图：
在这里插入图片描述填写名称“test”,选择VPN网关“test”,填写对端网关“172.19.0.145”,预共享密钥“abc123123”,mtu为“1500”等，点击“下一步”如下：
在这里插入图片描述

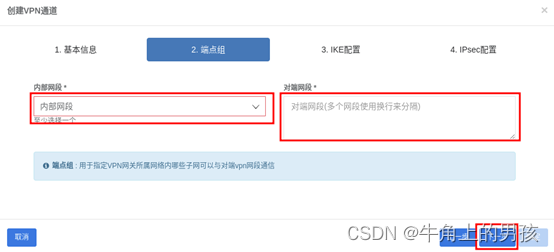

在内部网段处选择需要对外互通的“192.168.1.0/24”,对端网段填写“192.168.122.0/24”,点击“下一步”如下：

在这里插入图片描述

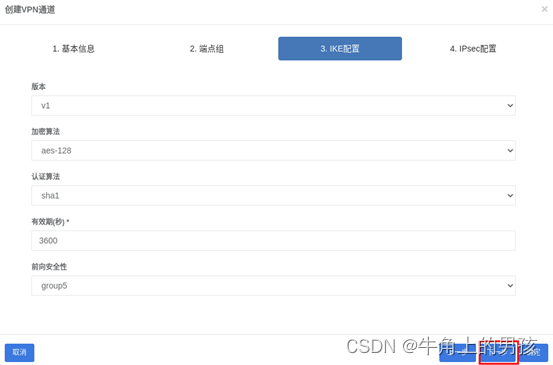

IKE配置，版本、加密算法、认证算法、有效期、前向安全性等配置保持默认，若要修改，对端相应配置也要保持一致，点击“下一步”如下：

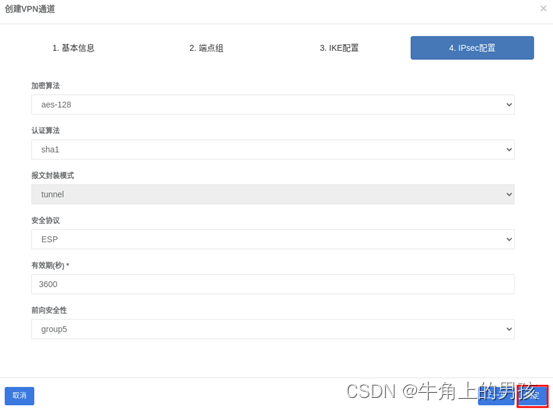

在这里插入图片描述IPsec配置，加密算法、认证算法、报文封装模式、安全协议、有效期、前向安全性等配置保持默认，若要修改，确保与对端相应配置保持一致，点击“确定”如下：
在这里插入图片描述

3.4. 查看配置文件

3.4.1. 查看路由器详细信息

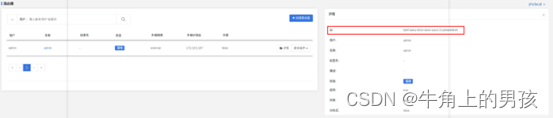

查看路由器的详细信息，注意ID如下：
在这里插入图片描述

3.4.2. 进入l3容器

生成的配置文件，首先登录网络节点，由于是容器部署，需要进入l3容器里面

docker exec -it -u 0 neutron_l3_agent bash

3.4.3. 进入ipsec配置目录

cd /var/lib/neutron/ipsec/0b97aeea-052e-4eee-ace4-21a39de69045/

在这里插入图片描述

3.4.4. 查看secrets配置

在这里插入图片描述

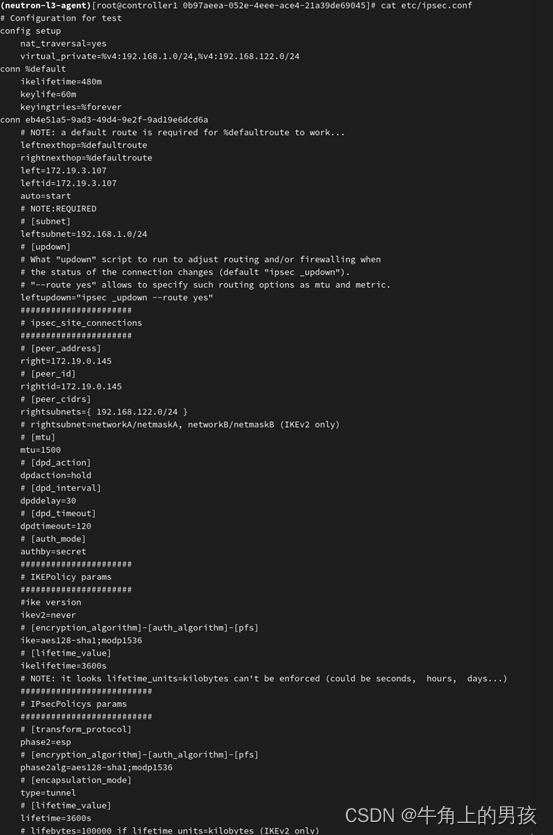

3.4.5. 查看ipsec配置

在这里插入图片描述

在这里插入图片描述

4. 物理环境部署

以下操作基于RHEL/CENTOS/Fedora 系统dnf/yum仓库中提供了libreswan的包

4.1. libreswan安装

sudo dnf install libreswan

4.2. 配置内核参数

在libereswan软件安装中，内置了一下需要修改的内核参数[ /etc/sysctl.d/50-libreswan.conf ]。但这些还不够，ipsec是一个路由协议，需要开启如下参数，切换到超级用户模式下执行：
开启路由转发功能

echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf

关闭源路由验证

echo "net.ipv4.conf.all.rp_filter = 0" >> /etc/sysctl.d/50-libreswan.conf
echo "net.ipv4.conf.default.rp_filter = 0" >> /etc/sysctl.d/50-libreswan.conf
echo "net.ipv4.conf.eth0.rp_filter = 0" >> /etc/sysctl.d/50-libreswan.conf

关闭icmp重定向

sysctl -a | egrep "ipv4.*(accept|send)_redirects" | awk -F "=" '{print$1"= 0"}' >> /etc/sysctl.d/50-libreswan.conf

加载生效内核参数

sysctl -p && sysctl -p /etc/sysctl.d/50-libreswan.conf

4.3. 启动服务，验证内核配置是否正常

采用sudo或者切换到超级用户模式下执行

systemctl start ipsec
ipsec verify

在这里插入图片描述

要确保所有检查都为OK

4.4. 防火墙策略开放udp500 和 udp4500端口

针对 Internet Key Exchange (IKE) 协议的 UDP 端口 500
针对 IKE NAT-Traversal的 UDP 端口 4500
针对 Encapsulated Security Payload (ESP) IPsec 数据包的端口 50
针对 Authenticated Header (AH) IPsec 数据包（非常见）的端口 51

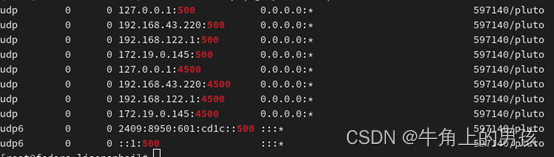

通过netstat -tlunp | grep -E ‘500|4500’查看
在这里插入图片描述

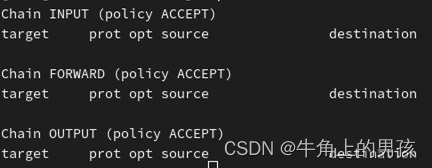

保障防火墙关闭或者开通udp500 和udp4500 策略
在这里插入图片描述
关闭防火墙systemctl status firewalld
或者开启防火墙状态下配置放行规则如下：

firewall-cmd --add-port={4500,500}/udp --permanent
firewall-cmd --add-protocol={50,51} --permanent
firewall-cmd --add-service=ipsec --permanent
firewall-cmd --reload

查看是否生效执行如下：

firewall-cmd --query-port={4500,500}/udp
firewall-cmd --query-protocol={50,51}
firewall-cmd --query-service=ipsec

若需要删除端口执行如下：

firewall-cmd --remove-port={4500,500}/udp --permanent

查看当前打开了哪些服务和端口，可指定zone

firewall-cmd --zone=public --list-ports
firewall-cmd --list-services

4.5. 配置预共享密钥

ipsec ike支持 预共享秘钥，证书，x.509 等方式验证，在这里我们使用预共享秘钥
可以直接配置在/etc/ipsec.secrets中或者新建一个文件比如/etc/ipsec.d/test.secrets
内容如下：
源ip 目的ip : PSK “key” (0.0.0.0 所有ip)

0.0.0.0 0.0.0.0 : PSK "abc123123"

或者

172.19.0.145 172.19.3.107 : PSK "abc123123"

我们使用abc123123作为我们的连接的密钥，若写成0.0.0.0则表示作为所有连接的密钥

4.6. 配置ipsec连接

4.6.1. 主配置

cat /etc/ipsec.conf

# /etc/ipsec.conf - Libreswan 4.0 configuration file
#
# see 'man ipsec.conf' and 'man pluto' for more information
#
# For example configurations and documentation, see https://libreswan.org/wiki/

config setup
	# If logfile= is unset, syslog is used to send log messages too.
	# Note that on busy VPN servers, the amount of logging can trigger
	# syslogd (or journald) to rate limit messages.
	logfile=/var/log/pluto.log
	#
	# Debugging should only be used to find bugs, not configuration issues!
	# "base" regular debug, "tmi" is excessive (!) and "private" will log
	# sensitive key material (not available in FIPS mode). The "cpu-usage"
	# value logs timing information and should not be used with other
	# debug options as it will defeat getting accurate timing information.
	# Default is "none"
	# plutodebug="base"
	# plutodebug="tmi"
	plutodebug="none"
	#
	# Some machines use a DNS resolver on localhost with broken DNSSEC
	# support. This can be tested using the command:
	# dig +dnssec DNSnameOfRemoveServer
	# If that fails but omitting '+dnssec' works, the system's resolver is
	# broken and you might need to disable DNSSEC.
	# dnssec-enable=no
	#
	# To enable IKE and IPsec over TCP for VPN server. Requires at least
	# Linux 5.7 kernel. For TCP support as a VPN client, specify
	# tcp-remote-port=4500 in the client conn section.
	# listen-tcp=yes
	virtual_private=%v4:192.168.1.0/24,%v4:192.168.122.0/24

# if it exists, include system wide crypto-policy defaults
include /etc/crypto-policies/back-ends/libreswan.config

# It is best to add your IPsec connections as separate files
# in /etc/ipsec.d/
include /etc/ipsec.d/*.conf

4.6.2. 创建连接配置

可配置在 /etc/ipsec.conf或者/etc/ipsec.d/test.conf

conn 4e82e2aa-9ac1-4ecd-9e1f-c503cce75585
    # NOTE: a default route is required for %defaultroute to work...
    leftnexthop=%defaultroute
    rightnexthop=%defaultroute
    left=172.19.0.145
    leftid=172.19.0.145
    auto=start
    # NOTE:REQUIRED
    # [subnet]
    leftsubnet=192.168.122.0/24
    # [updown]
    # What "updown" script to run to adjust routing and/or firewalling when
    # the status of the connection changes (default "ipsec _updown").
    # "--route yes" allows to specify such routing options as mtu and metric.
    leftupdown="ipsec _updown --route yes"
    ######################
    # ipsec_site_connections
    ######################
    # [peer_address]
    right=172.19.3.107
    # [peer_id]
    rightid=172.19.3.107
    # [peer_cidrs]
    rightsubnets={ 192.168.1.0/24 }
    # rightsubnet=networkA/netmaskA, networkB/netmaskB (IKEv2 only)
    # [mtu]
    mtu=1500
    # [dpd_action]
    dpdaction=hold
    # [dpd_interval]
    dpddelay=30
    # [dpd_timeout]
    dpdtimeout=120
    # [auth_mode]
    authby=secret
    ######################
    # IKEPolicy params
    ######################
    #ike version
    ikev2=never
    # [encryption_algorithm]-[auth_algorithm]-[pfs]
    ike=aes128-sha1;modp1536
    # [lifetime_value]
    ikelifetime=3600s
    # NOTE: it looks lifetime_units=kilobytes can't be enforced (could be seconds,  hours,  days...)
    ##########################
    # IPsecPolicys params
    ##########################
    # [transform_protocol]
    phase2=esp
    # [encryption_algorithm]-[auth_algorithm]-[pfs]
    phase2alg=aes128-sha1;modp1536
    # [encapsulation_mode]
    type=tunnel
    # [lifetime_value]
    lifetime=3600s
    # lifebytes=100000 if lifetime_units=kilobytes (IKEv2 only)

4.6.3. 重启两端服务建立ipsec隧道

systemctl restart ipsec && tailf /var/log/pluto.log

发现日志中“IPsec SA established tunnel mode”则为隧道建立成功

5. 验证

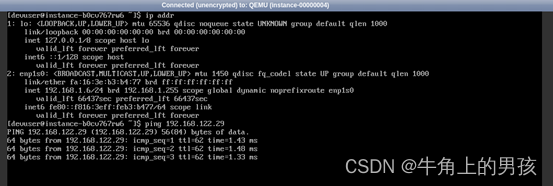

通过相互之间互ping来验证是否成功，若ping不通，考虑防火墙规则是否设置正确、或者关闭，若虚拟机在云环境中，确保安全组已经开通放行
在这里插入图片描述

6. 参考文献

https://blog.csdn.net/weixin_43423965/article/details/105071519
https://lingxiankong.github.io/2013-11-21-VPNaaS.html
