目录：

1.系统实现目标

本系统可以分为两个模式来进行运行，分别为手动模式和自动模式，同时，在上电进入系统后，还会有一个模式选择的界面产生。

  • 模式选择：在此界面中，可以通过按键K1来控制模式选择，两个模式分别为手动模式和自动模式；通过按键K2可以进入模式。
  • 手动模式：在手动模式中，可以通过K1来进行速度调整，分为低速、中速和高速，可以通过K3来控制是否为摇头状态。
  • 自动模式：在自动模式下，可以通过红外传感器来检测周围是否有人，通过温湿度传感器来测试周围环境温度和湿度，若达到条件就会触发风扇进行运转，风速也有低速模式、中速模式、高速模式。
    所有没写出的代码都太长，所以都在链接里面，可以自己下载，积分都设置为0了.

2.硬件选型和软件准备

2.1.硬件选型

1.最小系统板
这次项目使用的板子是stm32f103c8t6最小系统板，这个板子在tb上都能够买到，随便一个最小系统板都可以。
在这里插入图片描述
2.显示模块
显示模块是使用的0.96英寸的OLED屏幕，注意是使用的IIC通信协议的OLED屏幕，不是使用SPI总线协议的。买的时候要看清楚。
在这里插入图片描述
3.温度传感器
温湿度传感器使用的是DHT11温湿度传感器，用来采集环境的温湿度，最主要是用来采集温度。
在这里插入图片描述
4.红外模块
红外模块是用来检测风扇前是否有人的。
在这里插入图片描述

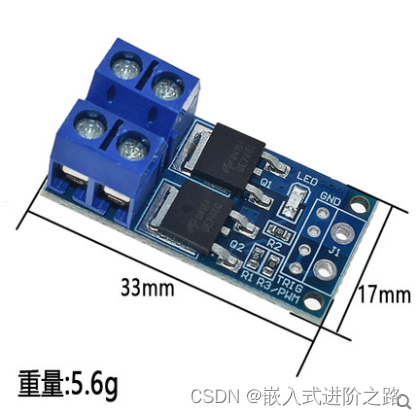

5.电机驱动模块
本次实验用的电机驱动模块是使用的大功率MOS管。
在这里插入图片描述

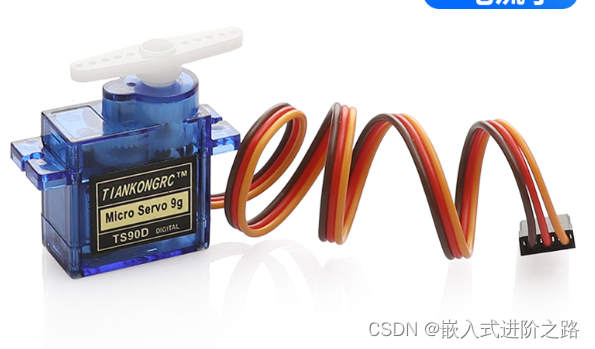

6.舵机
舵机这个元器件主要是用来实现风扇摆头这个功能。
在这里插入图片描述

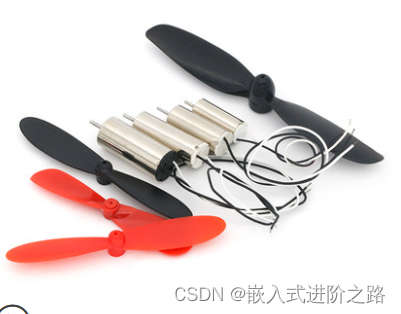

7.电机
这次的电机是使用的空心杯这个电机，转速快，功率小。
在这里插入图片描述
以上的元件就是这次项目用到的主要元器件。

2.2.软件准备

当我们把所有的硬件都准备完活以后，就要开始编写软件代码，编写软件代码之前，需要进行软件环境的准备，如果没有软件环境，我把软件环境放在了以下连接中：
https://download.csdn.net/download/nbbskk/87239099

3.硬件的连接电路

在这里插入图片描述
硬件的连接电路如上
其中大功率MOS管需要注意，需要外接电源，不能使用单片机提供的5V引脚，因为如果这个mos管直接连接单片机中的5V引脚的话，就会造成程序的崩溃。

4.各个模块的驱动程序

4.1.红外传感器的驱动程序

红外传感器模块主要是用来检测前方是否有人存在，主要是用在自动模式下的。
.c文件

  #include "stm32f10x.h"                  // Device header



void Infrared_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);


	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

//	GPIO_ResetBits(GPIOA,GPIO_Pin_1);
}

//PB10口来检测红外避障模块的功能，如果检测到障碍物返回1，未检测到障碍物返回2
uint16_t  Get_Sign(void)
{
	if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10)==0)
	{
		return 1;
	}
	else
	{
		return 2;
	}
}

.h文件

#ifndef  __INFRARED_H
#define __INFRARED_H

void Infrared_Init(void);
uint16_t  Get_Sign(void);




#endif

4.2.DHT11温湿度传感器的驱动程序

DHT11温湿度传感器主要是用来检测环境温度的。
.c文件

#include "stm32f10x.h"                  // Device header
#include "dht11.h"
#include  "oled.h"
#include  "delay.h"


extern uint8_t dat[5];

void dht11_package_show(void)//DHT11显示模式打包
{
	//显示温度和湿度字符
	OLED_ShowChinese(10,0,9,16,1);
	OLED_ShowChinese(26,0,8,16,1);
	OLED_ShowString(42,0,":",16,1);
	OLED_ShowChinese(10,16,10,16,1);
	OLED_ShowChinese(26,16,8,16,1);
	OLED_ShowString(42,16,":",16,1);
	OLED_Refresh();
	if(DHT_Read())
   {
	   //显示湿度
	   OLED_ShowNum(52,16,dat[0],2,16,1);
	   OLED_ShowString(70,16,"%",16,1);
//	   OLED_ShowNum(50,0,dat[1],5,16,1);
	   //显示温度
	   OLED_ShowNum(52,0,dat[2],2,16,1);
	   OLED_DrawPoint(70,12,1);
	   OLED_ShowNum(74,0,dat[3],1,16,1);

	   OLED_Refresh();
	   delay_ms(10);
   }
}

.h文件

#ifndef  __DHT11_PACKAGE_H
#define __DHT11_PACKAGE_H

void dht11_package_show(void);






#endif

4.3.OLED显示模块

OLED显示模块主要是用来显示和调试用的

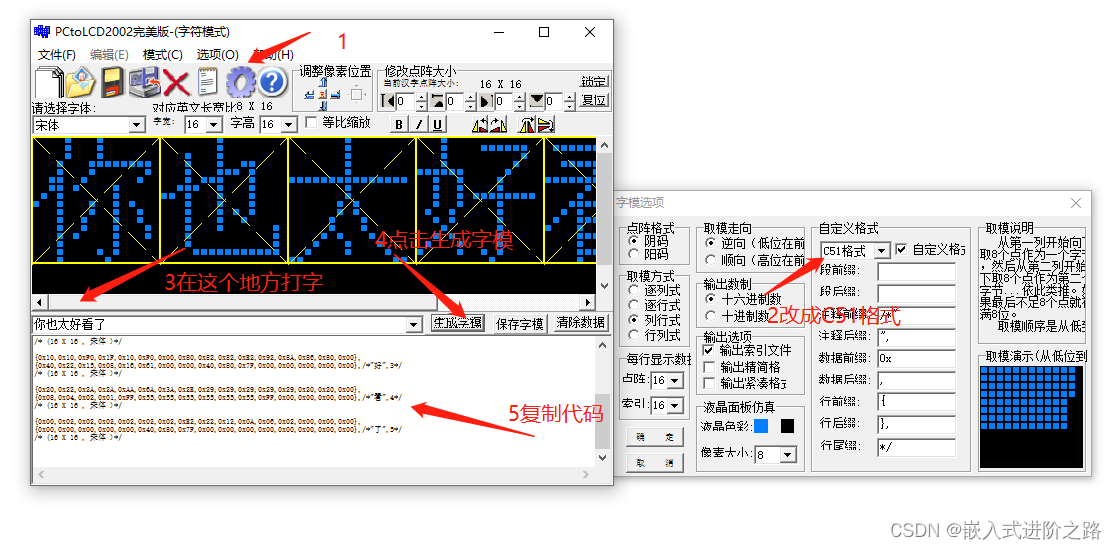

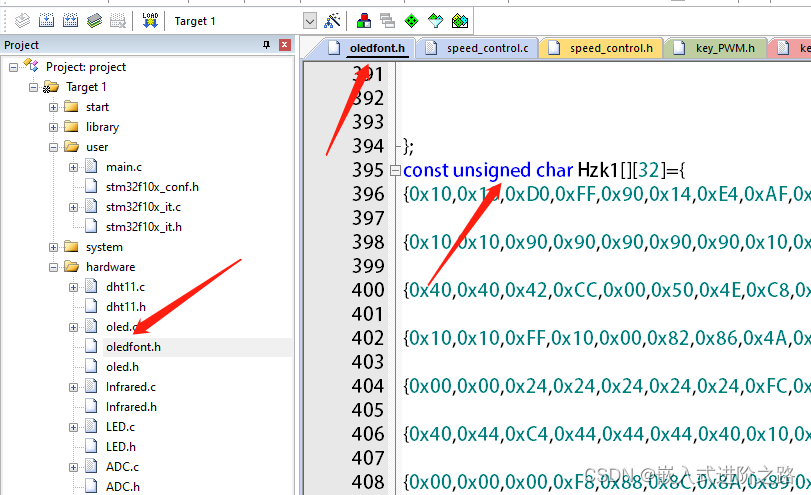

OLED显示程序包括字库程序太大，放到以下连接中去下载。
https://download.csdn.net/download/nbbskk/87238933

4.4.舵机的驱动

舵机主要是用在切换风扇扫风和不扫风模式的
.c文件

#include "stm32f10x.h"                  // Device header


void  SG90_Init(void)
{
	TIM_TimeBaseInitTypeDef    TIM_TimeBaseInitStructure;
	TIM_OCInitTypeDef     TIM_OCInitTypeDefStrucutre;
	GPIO_InitTypeDef  GPIO_InitStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);


	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6 ;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

	GPIO_Init(GPIOA,&GPIO_InitStructure);

	TIM_InternalClockConfig(TIM3);//选择内部时钟

	//时基单元配置
	TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period=20000-1;              //ARR自动装载值
	TIM_TimeBaseInitStructure.TIM_Prescaler=72-1;            //PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);

	//输出比较器初始化
	 TIM_OCInitTypeDefStrucutre.TIM_OCMode=TIM_OCMode_PWM1;
	 TIM_OCInitTypeDefStrucutre.TIM_OCPolarity= TIM_OCPolarity_High;
	 TIM_OCInitTypeDefStrucutre.TIM_OutputState= TIM_OutputState_Enable   ;
	 TIM_OCInitTypeDefStrucutre.TIM_Pulse=0;	                                                //CCR
	 TIM_OC1Init(TIM3, &TIM_OCInitTypeDefStrucutre);


	 TIM_Cmd(TIM3,ENABLE);

}


void  setccr(uint16_t   crrnum)
{
	TIM_SetCompare1(TIM3,crrnum);//设置舵机的旋转，舵机旋转的crrnum最大为2500，最小为500
}

.h文件

#ifndef  __SG90_H
#define __SG90_H

void SG90_Init(void);
void  setccr(uint16_t   crrnum);





#endif

4.5.电机的驱动

电机用来充当风扇

.c文件

#include "stm32f10x.h"                  // Device header




void  key_PWM_Init(void)
{
	TIM_TimeBaseInitTypeDef    TIM_TimeBaseInitStructure;
	TIM_OCInitTypeDef     TIM_OCInitTypeDefStrucutre;
	GPIO_InitTypeDef  GPIO_InitStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);


	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0 ;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//你

	GPIO_Init(GPIOB,&GPIO_InitStructure);

	TIM_InternalClockConfig(TIM3);//选择内部时钟

	//时基单元配置
	TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period=20000-1;              //ARR自动装载值
	TIM_TimeBaseInitStructure.TIM_Prescaler=72-1;            //PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);

	//输出比较器初始化
	 TIM_OCInitTypeDefStrucutre.TIM_OCMode=TIM_OCMode_PWM1;
	 TIM_OCInitTypeDefStrucutre.TIM_OCPolarity= TIM_OCPolarity_High;
	 TIM_OCInitTypeDefStrucutre.TIM_OutputState= TIM_OutputState_Enable   ;
	 TIM_OCInitTypeDefStrucutre.TIM_Pulse=0;	                                                //CCR
	 TIM_OC3Init(TIM3, &TIM_OCInitTypeDefStrucutre);


	 TIM_Cmd(TIM3,ENABLE);
}


void  setccr3(uint16_t   crrnum3)
{
	TIM_SetCompare3(TIM3,crrnum3);//设置风扇的转速
}

.h文件

#ifndef    __KEY_PWM_H
#define   __KEY_PWM_H

void  key_PWM_Init(void);
void  setccr3(uint16_t   crrnum3);





#endif

5.不同的工作模式

5.1.选择模式

当各个模块的驱动程序写好以后，就可以进行模式的选择了，通过对手动模式和自动模式的选择来进入到不同的模式当中。
模式选择功能的实现主要是通过按键和标志位来进行实现的，这个项目是通过四个按钮来进行控制的。
其中，当在模式选择界面的时候，需要两个按钮，分别接到GPIOA_2和GPIOA_3上，一端接低电平，另一端接IO口。
选择模式是通过以下的代码来实现的

show_words3();//显示选择界面
		option();//进行模式选择
		if(flago==0)//显示手动模式
		{
			OLED_ShowChinese(50,30,4,16,1);
			OLED_ShowChinese(66,30,5,16,1);
			OLED_Refresh();

		}
		else if(flago==1)//显示自动模式
		{
			OLED_ShowChinese(50,30,6,16,1);
			OLED_ShowChinese(66,30,5,16,1);
			OLED_Refresh();
		}
		action();//接收进入模式信息
		if(flago==0&&go==1)//进入手动模式
		{
			manual_mode_Init();//手动模式初始化
			while(1)
			{
//				manual_go();
				if(flag_go2==0) //进入循环后，未按下按键跳回选择界面
				{
					manual_go();//进入手动模式
				}
				else if(flag_go2==1)//跳出循环界面
				{
					OLED_Clear();
					flago=0;
					go=0;
					flag_go2=0;
					break;
				}

			}
		}
		else if(flago==1&&go==1)//进入自动模式
		{
			auto_mode_Init();//自动模式初始化
			while(1)
			{
//				auto_go();
				if(flag_go2==0)
				{
					auto_go();
				}
				else if(flag_go2==1)
				{
					OLED_Clear();
					flag_go2=0;
					flago=1;
					go=0;
					break;
				}

			}
		}

其中单片机上电以后就会进入模式选择界面，通过option函数来实现手动模式和自动模式的选择，此时液晶屏上会显示是手动模式还是自动模式。
option函数通过以下代码来实现的

//给PA2输入低电平进行模式的选择
void option(void)
{
		if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2)==0)
	{
		delay_ms(30);
		if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2)==0)
		{
			delay_ms(30);
			u++;
			flago=u%2;

		}
	}
//	return flago;
}

option函数主要是通过连接到PA2口的按钮来实现的。

当选择到合适的模式的时候，那么就通过action函数来进入这个模式。
action函数是由以下程序来实现的

//给PA3输入低电平，进入此模式
void action(void)
{
	if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)==0)
	{
		delay_ms(30);
		if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)==0)
		{
			delay_ms(30);
			go=1;

		}
	}
//	return go;
}

主要是通过PA3口来控制进入。

5.2.手动模式

进入手动模式以后，主要就是通过按钮来实现风扇是否扫风、风扇转速控制主要是通过PA2口的按钮和PB11口的按钮来实现。

  • 当PA2口的按钮按下后，可以实现停止->低速->中速->高速->停止的切换，如此可以进行循环，这一步并没有加上减速的操作，是为了降低按钮的使用量。
  • 当PB11口的按钮按下以后，可以实现扫风和不扫风的切换。
  • 同时如果按下PA8口的按键的话，程序就会跳回选择模式的界面。

手动模式是由以下程序来实现的

uint16_t mo=0;
uint16_t deg=0;
uint8_t flags_it=0;
void manual_mode_Init(void)
{
	key_PWM_Init();
	add_init();
	delay_init();
	OLED_Init();
	key_it_Init();
	SG90_Init();
	setccr(1500);
	//显示风速两个字
	OLED_ShowChinese(20,0,12,16,1);
	OLED_ShowChinese(36,0,7,16,1);
	OLED_ShowString(51,0,":",16,1);
	OLED_Refresh();

}


void manual_go(void)
{
	uint16_t i=0;
	flags_it=Get_key_it_flag();//得到是否让风扇转动信号
//	mo=add_sub1 ();
//	OLED_ShowNum(40,0,flags_it,2,16,1);
	if(flags_it==1)//进入扫风的模式
	{
		//如果扫风，显示扫风模式四个字
		OLED_ShowChinese(22,25,11,16,1);
		OLED_ShowChinese(38,25,12,16,1);
		OLED_ShowChinese(54,25,0,16,1);
		OLED_ShowChinese(70,25,1,16,1);
		OLED_Refresh();
		//正向扫风
		for(i=500;i<2500;i+=100)
		{
			mo=add_sub1 ();//控制风扇转速
			flags_it=Get_key_it_flag();
			if(flags_it==0)
			{
				break;
			}
			mo=add_sub1 ();//控制风扇的转速
			deg=mo*830;
			setccr3(deg);//设置风扇转速
			setccr(i);
			delay_ms(100);
			mo=add_sub1 ();
			if(mo==0)
			{
				//显示停止两个字
				OLED_ShowChinese(58,0,16,16,1);
				OLED_ShowChinese(74,0,17,16,1);
				OLED_Refresh();
			}
			else if(mo==4)
			{
				//显示低速两个字
				OLED_ShowChinese(58,0,13,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==8)
			{
				//显示中速两个字
				OLED_ShowChinese(58,0,14,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==12)
			{
				//显示高速两个字
				OLED_ShowChinese(58,0,15,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
//			OLED_ShowNum(0,0,mo,2,16,1);
//			OLED_ShowNum(20,0,i,2,16,1);
//			OLED_ShowNum(0,16,deg,6,16,1);
//			OLED_Refresh();

		}
		//反向扫风
		for(i=2500;i>500;i-=100)
		{
			mo=add_sub1 ();
			flags_it=Get_key_it_flag();
			if(flags_it==0)
			{
				break;
			}
			mo=add_sub1 ();
			deg=mo*830;
			setccr3(deg);
			setccr(i);
			delay_ms(100);
			mo=add_sub1 ();
			if(mo==0)
			{
				OLED_ShowChinese(58,0,16,16,1);
				OLED_ShowChinese(74,0,17,16,1);
				OLED_Refresh();
			}
			else if(mo==4)
			{
				OLED_ShowChinese(58,0,13,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==8)
			{
				OLED_ShowChinese(58,0,14,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==12)
			{
				OLED_ShowChinese(58,0,15,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
//			OLED_ShowNum(0,0,mo,2,16,1);
//			OLED_ShowNum(20,0,i,2,16,1);
//			OLED_ShowNum(0,16,deg,6,16,1);
//			OLED_Refresh();

		}
	}
	else if(flags_it==0)//风扇不扫风
	{
		OLED_ShowString(22,25,"             ",16,1);
		OLED_Refresh();
		mo=add_sub1 ();
		deg=mo*830;
		setccr3(deg);
			if(mo==0)
			{
				OLED_ShowChinese(58,0,16,16,1);
				OLED_ShowChinese(74,0,17,16,1);
				OLED_Refresh();
			}
			else if(mo==4)
			{
				OLED_ShowChinese(58,0,13,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==8)
			{
				OLED_ShowChinese(58,0,14,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
			else if(mo==12)
			{
				OLED_ShowChinese(58,0,15,16,1);
				OLED_ShowChinese(74,0,7,16,1);
				OLED_Refresh();
			}
//		OLED_ShowNum(0,32,mo,6,16,1);
//		OLED_ShowNum(0,48,deg,6,16,1);
//		OLED_Refresh();
	}



}

5.3.自动模式

自动模式我设计的比较复杂。

  • 首先会检测左前是否有人，如果左前有人，就只会在左半边进行扫风；
  • 如果检测到左前没人，会检测右前是否有人，如果右前有人，只会在右半边进行扫风；
  • 如果左前和右前都有人，才会180度扫风；
  • 如果左前和右前都没人，那就不会扫风。
    同时，也会进行环境温度的检测
  • 如果环境温度>27度，那么就会进入低速模式；
  • 如果环境温度>29度，那么就会进入中速模式；
  • 如果环境温度>31度，那么就会进入高速模式；

同时，每隔10分钟就会检测一次周围是否有人，进行扫风模式的刷新。
同样，如果按下PA8口的按键，程序会跳回选择模式。
其中自动模式是由以下程序实现的

void auto_mode_Init(void)
{
	speed_control_Init();
	//显示速度两个字
	OLED_ShowChinese(10,32,7,16,1);
	OLED_ShowChinese(26,32,8,16,1);
	OLED_ShowString(42,32,":",16,1);
	OLED_Refresh();
	setccr(1500);

}

void auto_go(void)
{

	dht11_package_show();//温湿度的获取和显示
   if(dat[2]>=27&&dat[2]<29)//温度大于27度，进入低转速模式
   {
	   low_speed();
   }
      if(dat[2]>=29&&dat[2]<31)//温度大于29度，进入中等转速模式
   {
	   medium_speed();
   }
      if(dat[2]>=31)//温度大于31度，进入高转速模式
   {
	   high_speed();
	}
}

其中low_speed()、medium_speed()、high_speed()就是我具体实现的自动转速实现的代码。
这些代码太大，放到以下连接中去下载。

https://download.csdn.net/download/nbbskk/87238938

6.总结

智能风扇系统的代码和设计思路就如上所示，如果想获得软件设计流程，可以参考我账号中的另一篇博客。
如果想要完整的源码，可以私信我。

注： 其中的汉字显示的代码都在oled.c、oled.h和oledfont.h中，如果想要显示自己想要的汉字，需要在字体生成软件中进行生成，字体生成软件我放在下面的连接中了。
https://download.csdn.net/download/nbbskk/87239085

其中的使用方法如下：
在这里插入图片描述
然后将生成的代码插入到oledfont.h中
在这里插入图片描述
格式和上面的代码保持一致即可

嵌入式进阶之路
关注
  • 36
    点赞
  • 踩
  • 241
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 4
    评论
专栏目录
基础Stm32的PWM调速风扇（4P）
08-23
这是基础STM32单片机的内部定时器输出的PWM，来调节4P风扇的速度，如用的是2P请加上电机驱动，将单片机输出电平拉升至12V。
【单片机毕业设计5-基于STM32F103C8T6的智能风扇控制】
boybs的博客
04-09 5146
单片机毕业设计5-基于STM32F103C8T6的智能风扇控制
基于stm32的智能风扇系统源代码.zip
06-02
基于stm32的智能风扇系统源代码.zip
毕设项目 基于stm32的智能温控风扇设计与实现
最新发布
Travers132的博客
03-30 993
Hi，大家好，这里是丹成学长，今天向大家介绍一个 单片机项目基于stm32的智能温控风扇设计与实现大家可用于 课程设计 或 毕业设计🧿毕设项目分享:见文末!DS18B20 是美国 DALLAS 半导体公司继 DS1820 之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比， 它能够直接读出被测温度并且可根据实际要求通过简单的编程实现 9～12 位的数字值读数方式。1602 液晶也叫 1602 字符型液晶， 它是一种专门用来显示字母、 数字、 符号等的点阵型液晶模块。
智能风扇原理图
10-11
这是我开发的智能风扇的原理图文件，不要资源分哦。
基于STM32标准库智能风扇设计
weixin_44110278的博客
08-19 1594
基于STM32标准库智能风扇设计
基于stm32的温控风扇
01-05
采用stm系列单片机，根据温度来实验对风扇转速的自动调节。
基于stm32的智能风扇
m0_73582419的博客
12-08 1413
基本功能：按键控制风扇档位，蓝牙控制，LCD显示频率和占空比。频率，就是周期的倒数；占空比，就是高电平在一个周期内所占的比例。在上图中，频率F的值为1/(T1+T2)，占空比D的值为T1/(T1+T2)。通过改变单位时间内脉冲的个数可以实现调频；通过改变占空比可以实现调压。占空比越大，所得到的平均电压也就越大，幅值也就越大；占空比越小，所得到的平均电压也就越小，幅值也就越小。
STM32智能桌面风扇
weixin_51334845的博客
05-23 3279
智能桌面风扇 （1）输入电压为DC12-24V；电源模块（2）支持不同风扇挡位调节风速，每个挡位有对应的指示；最低3档，最高可设置5档；（3）支持风扇定时操作，风扇定时的时间能够可视化；（4）需支持风扇左右摆头，摆头角度不小于120°；（5）风扇能够监测当前环境的温度并显示出来；（6）风扇需支持支持断电记忆，在断电再次上电后，还能够记忆断电前的挡位以及模式。（7）支持智能模式以及手动模式切换选择：a）智能模式：开启智能模式后，风扇能够自行检测当前环境的温度来调节不同的挡位；
基于stm32的智能小风扇（温度报警+旋钮调速）
2301_79578379的博客
12-01 2682
【江科大-stm32智能风扇（包括温度报警+旋钮调速）-哔哩哔哩】 https://b23.tv/3CJ8WAv。江科大：旋转编码器，蜂鸣器原理，电机，AD单通道，LED灯，OLED显示屏。1.旋转编码器调风扇速度大小（+为正转-为反转）由于学了江科大温度传感和电机就想着做个东西玩玩。2.温度传感器检测温度控制风扇速度大小。3.LED高温红灯预警。
基于STM32的智能温控风扇
07-19
资源为源代码，硬件部分采用STM32C8T6作为主控芯片，由一个1.3寸OLED显示屏，四个独立按键，一个DS18B20测温模块，一个L298N电机驱动，一个12V直流电源，一个12V的CPU风扇，一个LM2596降压模块构成。演示视频：https://www.bilibili.com/video/BV15V411j7Dx?spm_id_from=333.999.0.0
基于stm32的毕业设计方案
01-19
设计选用STM32单片机作控制器，设计温度单反馈的控制系统，对电加热水器内水的温度进行控制。通过PT100温度传感器实现对水温信号的采集，并利用模拟量前向通道来对水温信号进行处理。利用STM32单片机进行控制输出PWM信号，用此信号控制接触器进而控制电加热水器的电源通断，终实现对水温的控制。同时用组态软件设计监控界面来实现对水温的控制显示。通过对此课题的设计，能够使自动化的学生对工业过程控制对象具有更进一步的了解，同时熟练掌握自动化控制系统的设计流程，为以后的工作学习打下坚实基础。　　一、控制系统硬件设计　　1、控制系统硬件总体设计　　温度是一个很重要的变量，需要对其进行准确地控制。温度控制系
基于ＳＴＭ３２的智能风扇的制作
01-06
本次单片机实验，我主要是做了一个简单的智能风扇，风扇可以通过感知外部温度、按键、红外遥控来控制转速，并将转速与外部温度通过lcd显示屏显示。主要就是用了温度传感器DS18B20，红外遥控，lcd显示屏等外设。通过定时器产生PWM波来控制风扇的转速,通过L298N来驱动电机。 关键词：温度传感器DS18B20，红外遥控，PWM，lcd,l298n List item 主函数代码： #include sys.h #include delay.h #include usart.h #include led.h #include lcd.h #include ds18b20.
基于STM32的智能风扇_STM32F103_stm32智能风扇_STM32PWM风扇_stm32风扇模块_hcsr501
09-10
基于STM32单片机的智能风扇，PWM输出 具有HCSR501模块的人体感应功能 DHT11的温度读取功能
STM32PWM智能风扇
03-31
STM32驱动ds18b20测量温度，根据温度的不同PWM控制风扇,使用库函数编写的一个小程序，有需要的朋友可以参考一下
基于STM32的智能风扇控制系统的设计源程序.zip
06-19
基于STM32的智能风扇控制系统的设计，用C语言实现
FreeRTOS和FreeMODBUS移植到STM32F103傻瓜教程（Keil5）.pdf
12-26
【FreeRTOS和FreeMODBUS移植到STM32F103傻瓜教程（Keil5）.PDF】手把手教你一步步移植成功，图文并茂。先从大的方向讲解应该如何移植，要移植哪些，然后着重将移植过程中感到困惑的、容易忽略的地方进行了讲解，每...
FreeRTOS和FreeMODBUS移植到STM32F103傻瓜教程（Keil5）源程序.zip
12-26
【FreeRTOS和FreeMODBUS移植到STM32F103傻瓜教程（Keil5）源程序.ZIP】手把手教你一步步移植成功。先从大的方向讲解应该如何移植，要移植哪些，然后着重将移植过程中感到困惑的、容易忽略的地方进行了讲解，每一步...
手把手教你写STM32的bootloader(SDIO读取TF更新Bootloader).doc
12-17
不过bootloader的作用还是要提提的，bootloader最直观的作用就方便，比如你用单片机给人家做了一款产品，后期你的产品固件需要更新的时候，你总不能带着电脑直接去客户那里拆开产品给单片机下程序吧？也不能教客户...
c# 手把手教你写modbus
01-21
"c"是英文字母表中的第三个字母。它的发音是/ siː /。在大写形式下，它看起来像一个弯曲的拐杖。在语言上，"c"在不同的单词中可能有不同的发音和用法。 在英语中，"c"常常表示/k/音，例如在单词"cat"和"come"中。另外，它还可以表示/ s /音，如在单词"city"和"ceiling"中。有时，它与其他字母组合在一起形成特定的发音单元，如在"ch"、"ck"和"cqu"中。 "C"在数学中也有特定的用途。它表示罗马数字中的100，在罗马数字系统中是由大写的"C"表示的。此外，在代数中，"c"通常用来表示常数。 此外，"C"也是一种音乐记号，在西方音乐中代表"Do"音。它是一个非常重要的音符，代表着音阶的起始点。 "See"是一个与"C"相关的常见英语单词，意思是看。它常常被用来引导对某物的注意或解释，例如"See that bird over there?" 或者 "I see what you mean." 总而言之，“c"是一个在不同领域中被广泛使用的字母。无论是在语言、数学还是音乐中，都扮演着重要的角色，有着丰富的含义和用途。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

嵌入式进阶之路

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
