[笔记]《操作系统精髓与设计原理》---(5)I/O管理和磁盘调度

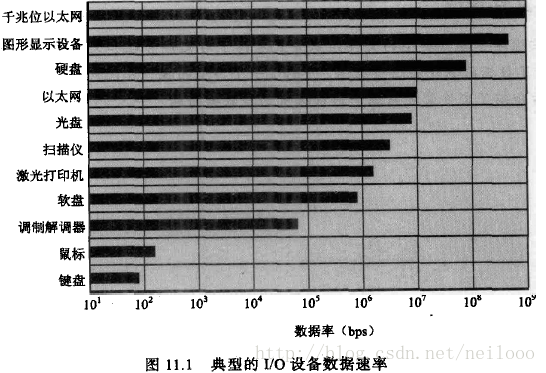

I/O设备

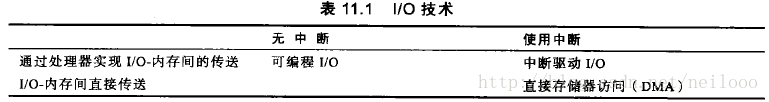

I/O功能的组织

• 程序控制I/O：处理器代表进程给I/O发送1个I/O命令，进入忙等待，直到操作完成才可以继续执行。
• 中断驱动I/O：处理器代表进程向I/O模块发出一个I/O命令。两种可能性：

  • 来自进程的I/O指令非阻塞，那么处理器继续执行发出I/O命令的进程后续指令。
  • 如果I/O指令是阻塞的，处理器执行的下条指令则来自操作系统，将当前的进程设置为阻塞态并且调度其他进程。
• 直接存储器访问（DMA）：一个DMA模块控制内存和I/O模块之间的数据交换。处理器给DMA模块发请求，当传送结束后，才被中断。

---

操作系统设计问题

设计目标

• 效率，I/O是计算机系统的瓶颈，最受关注的是磁盘。
• 通用性，层次化、模块化的方法设计I/O功能，隐藏了大部分I/O设备底层例程中的细节，使得用户进程和操作系统高层可以通过如读、写、打开、关闭、加锁、解锁等一些通用的函数来操作I/O设备。

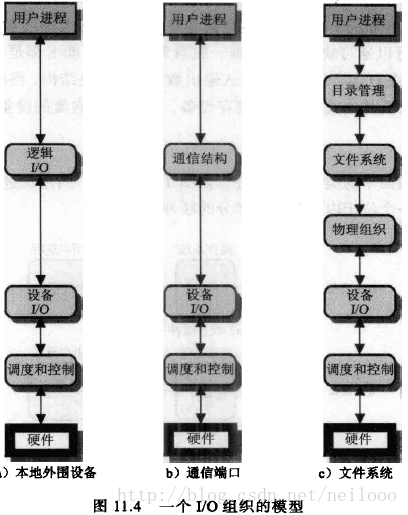

I/O逻辑结构

1.本地外围设备以一种简单的方式进行通信，如字节流或记录流，涉及下面几层：

• 逻辑I/O：把设备当作一个逻辑资源处理，不关心实际控制设备的细节。
• 设备I/O：请求的操作和数据被转换成适当的I/O指令序列、通道命令和控制命令。可以用缓冲技术提高利用率。
• 调度和控制：I/O操作的排毒、调度实际上发生在这一层。处理中断，收集报告I/O状态，与I/O模块的设备硬件真正发生交互的软件层。

2.通信设备

• 逻辑I/O被通信体系结构取代。

3.文件系统

• 目录管理：符号文件名被转换成标识符，标识符可以通过文件描述符（索引表）直接（间接）地访问文件。还处理影响文件目录的用户操作，如添加、删除、重新组织。
• 文件系统：这一层处理文件的逻辑结构及用户指定操作，如打开、关闭、读、写等。这一层还有访问权限。
• 物理组织：和内存一样，分页、分段的虚拟地址必须转换成物理内存地址。对于文件和记录的逻辑访问也必须转换成物理外村地址。辅助存储空间和内存缓冲区的分配通常也在这一层处理。

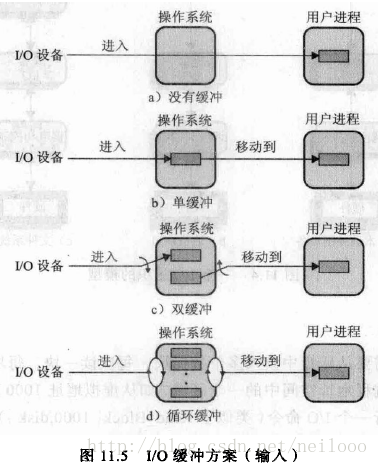

缓冲

两类I/O设备

• 面向块I/O设备：将信息保存在块中，大小通常是固定的，传送过程中1次传送1块。通过块访问数据。
• 面向流I/O设备：以字节流的方式输入/输出数据，没有块结构。

无缓冲

• 程序被挂起，等待相对比较慢的I/O完成。
• 干扰了操作系统交换决策，数据块传送期间，相应的虚拟地址必须保留在内存中，否则数据可能丢失。如果使用分页机制，至少需要将目标地址单元的页锁定在内存中。

单缓冲

• 对于块设备：输入传送的数据被放在系统缓冲中。传送完成时，进程把该块移动到用户空间，并立即请求另一块。称为预读。原因是期望这块数据最终会被使用。这种假设大多数合理，数据通常是顺序访问。
• 对于流I/O：能以每次传送一行或者每次传送一个字节的方式使用。对于每次传送一行的I/O，用缓冲区保存单独一行数据。在输入期间用户进程被挂起，等待整行的到达。对于输出，用户进程可以把一行输出放置在缓冲区，然后执行。

双缓冲

• 给操作系统分配两个缓冲区，一个进程往一个缓冲区中传送数据（从这个缓冲区中取数据）的同时，操作系统正在清空（或者填充）另一个缓冲区。能确保该进程不需要等待I/O。

循环缓冲

• 如果该进程需要爆发式地执行大量的I/O操作，仅有双缓冲不够，通常使用多于两个的缓冲区的方案来缓解不足。这就是生产者/消费者模型。

磁盘调度

性能参数

• 寻道时间：磁头定位到磁道所需要的时间称为寻道时间（很难减少）。
• 旋转延迟：磁头到达扇区开始位置的时间称为旋转延迟。
• 传输时间：磁头定位完成，磁头就通过下面旋转的扇区，开始执行读操作或者写操作，传输需要的时间。

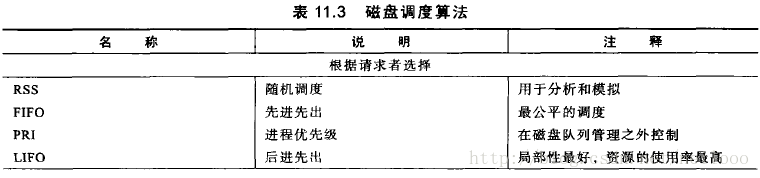

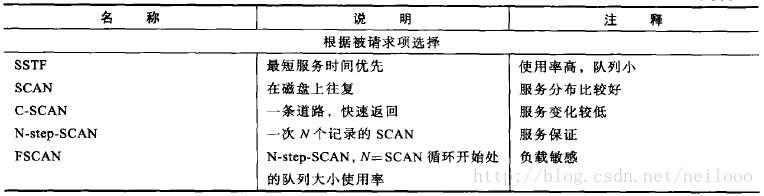

磁盘调度策略

• FIFO，按顺序处理队列中的项目。如果大量进程竞争1个磁盘，性能上接近与随机调度。
• 优先级，有关调度的控制并不包含磁盘管理软件的控制。并不会优化磁盘的利用率，但可以满足操作系统的其他目标
• 最短服务时间优先（SSTF），选择磁头臂从当前位置开始移动最少的磁盘I/O请求。
• SCAN，除了FIFO，上面的策略都有可能使某个请求直到整个队列为空才可以完成。SCAN要求磁头臂沿1个方向移动，满足途中为完成的所有请求，直到到达这个方向上的最后一个磁道，或者没有别的请求为止，接着反转服务方向，反方向扫描。
• C-SCAN，扫描限定在一个方向，当访问到某个方向的最后一个磁道时，磁头臂返回到磁盘相反方向末端的磁道，并再次扫描。
• N-step-SCAN，磁盘请求队列分成长度为N的子队列，每1次用SCAN处理一个子队列。处理某个队列时，新请求添加到其他某个队列中。
• FSCAN，分成2个子队列。

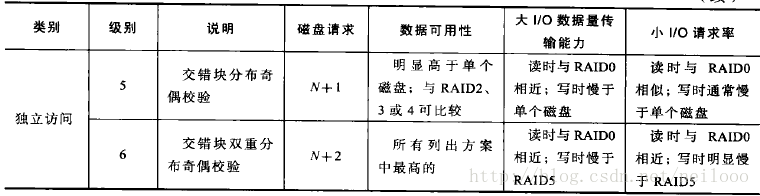

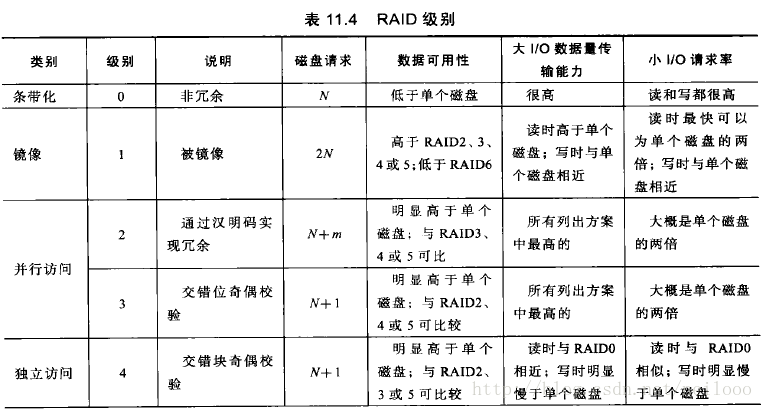

RAID

独立磁盘冗余阵列（Redundant Array of Indepentdent Disk）。
RAID包括7个级别，0到6，有3个共同特性：

• RAID是一组物理磁盘驱动器，操作系统把它视为一个单个的逻辑驱动器。
• 数据分布在物理驱动阵列中，这种设计称为条带化。
• 使用冗余的磁盘容量保存奇偶校验信息，保证一个磁盘失效时，数据具有可恢复性。

只有RAID 0、1、5、6常用。

总结

• I/O功能分层，较低层与物理功能相关，较高层以一种逻辑和通用方式处理I/O。
• 一个重要方面缓冲区，由I/O实用程序控制，不是由应用程序控制。

  • 缓冲可以平滑计算机系统内部速度和I/O设备速度间的差异。
  • 把实际的I/O传送从应用程序进程的地址空间分离出来。
• 磁盘调度，按某种方式满足请求，并使磁盘的机械寻到时间最小。
• 磁盘高速缓存，通常保存在内存中，充当磁盘块在磁盘存储器和其余内存之间的高速缓存。高速缓存可以减少内存和磁盘之间的I/O传送块数。
