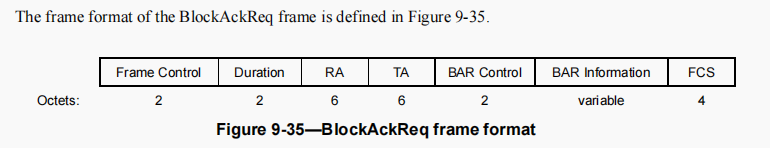

1. BAR帧格式
BlockAckReq框架的RA字段是接收方STA的地址。
TA字段值是传输BlockAckReq帧或带宽信令TA的STA的地址。VHT STA的BlockAckReq帧是以non-HT或non-HT duplicate调制方式传输,以及加扰动序列 携带的TXVECTOR是设置CH_BANDWIDTH_IN_NON_HT时,TA字段值是带宽信令TA。
1.1 BAR ctrl字段

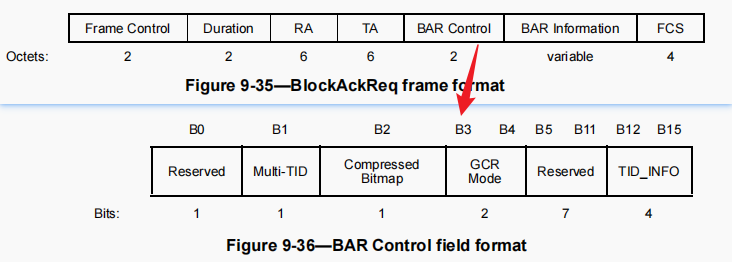

BAR(用于块确认请求)控制字段如图9-36所示。

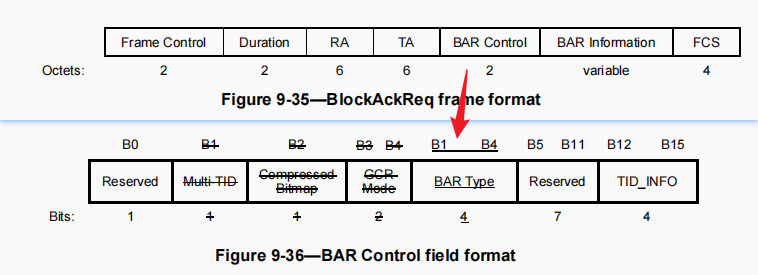

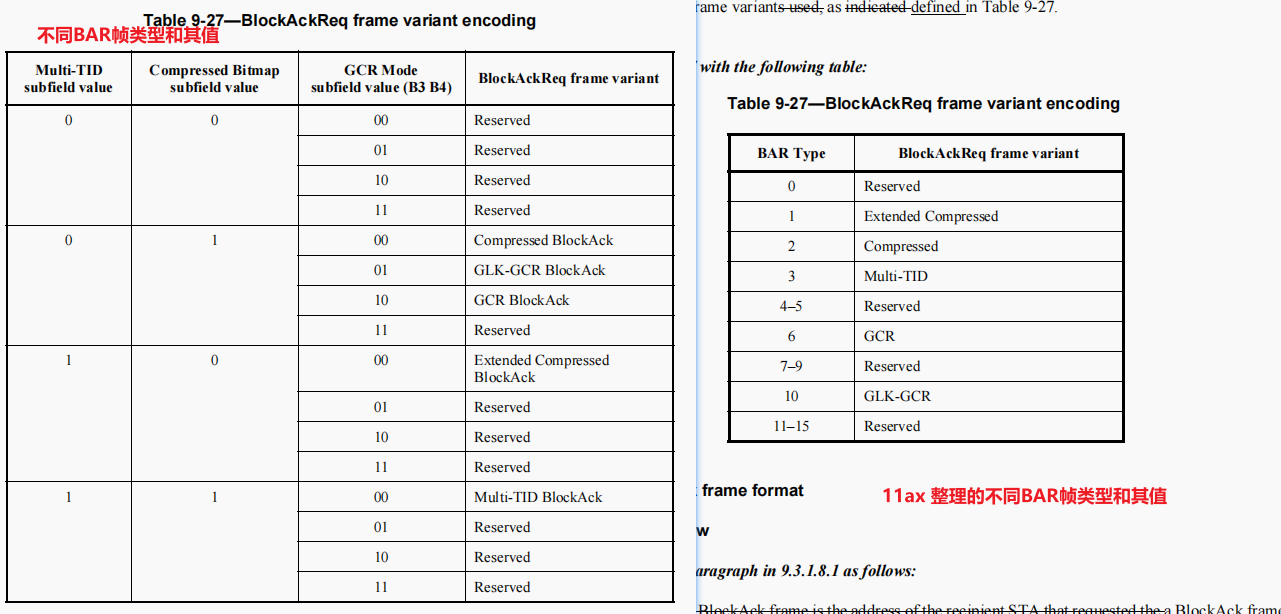

Multi-TID, Compressed Bitmap, and GCR Mode子字段的值指定了BlockAckReq帧是那个帧含义(即bar帧类型),如表9-27所示。下图是11ax的定义说明,其含义是一样的。
