昆仑通态屏幕（接线、软件使用说明之一 ：设备介绍、背景报警条设置）

昆仑通态屏幕是一种将程序中内部变量外显操作的功能（上位机）；例如V10.0，则可以将此变量在屏幕上建立一个虚拟按钮来时实现对V10.0的控制。

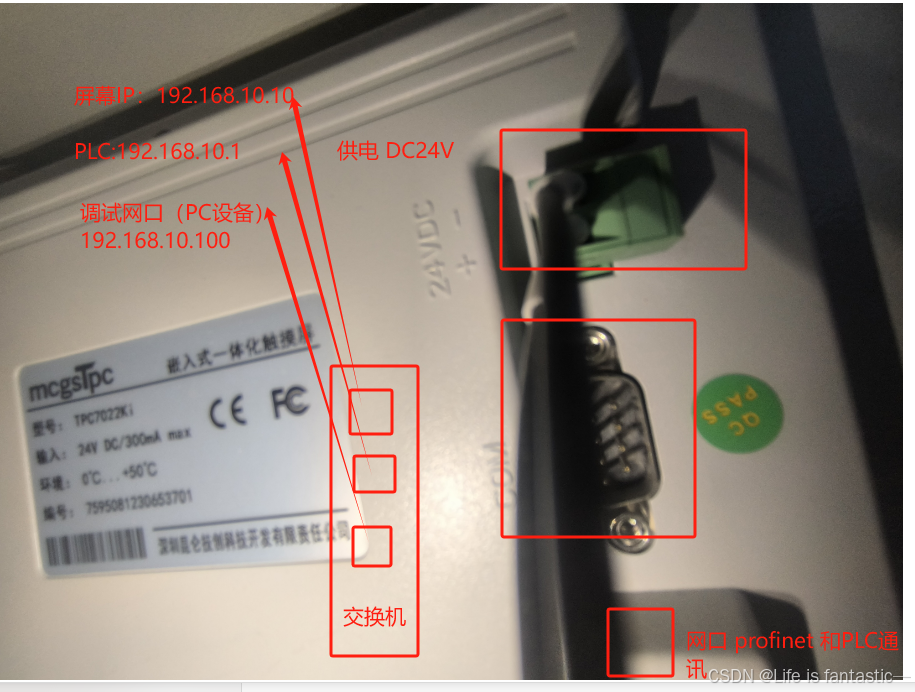

一、接线

1.供电、串口（网口、9针）

二、组态软件

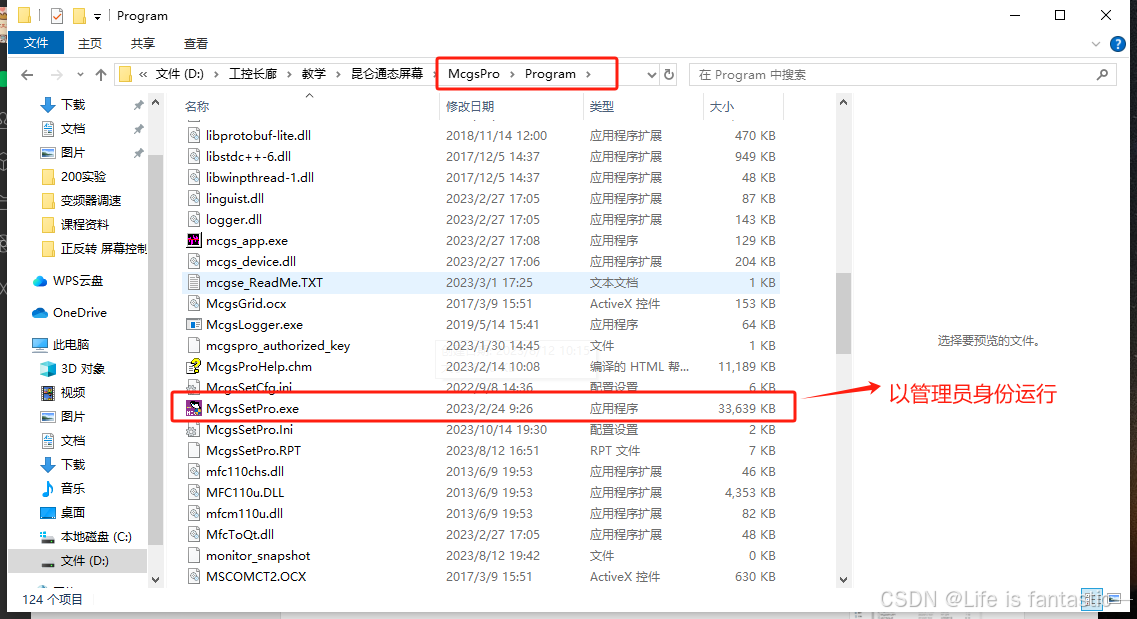

1.安装软件

可以鼠标右键，新建快捷方式，放在桌面，方便以后使用。

2.新建项目

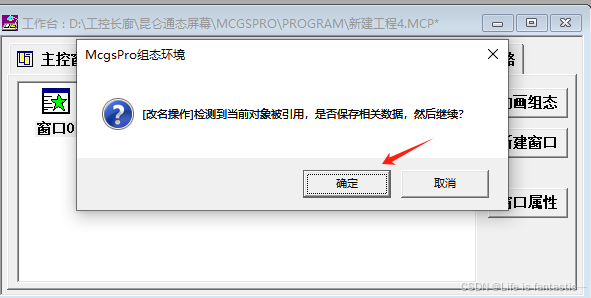

1）文件-新建项目

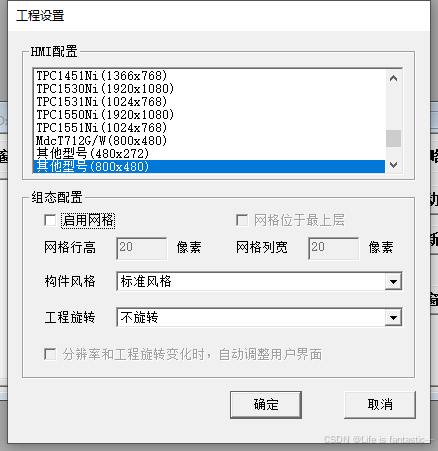

2）设定型号

官方网站：产品中心-深圳昆仑技创科技开发有限责任公司

（PS：目前使用其他型号）

3）开始设置

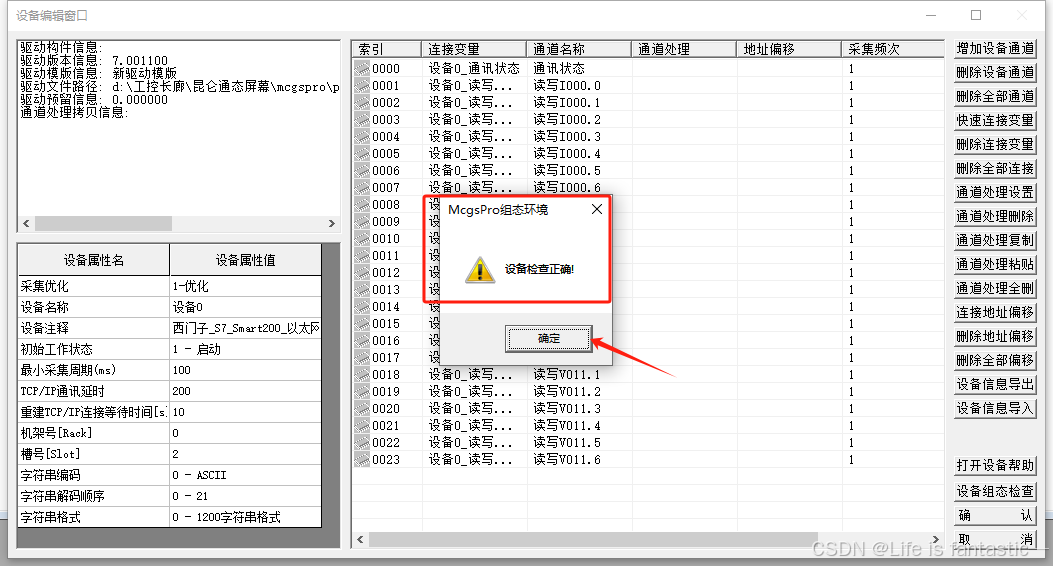

1.硬件设备

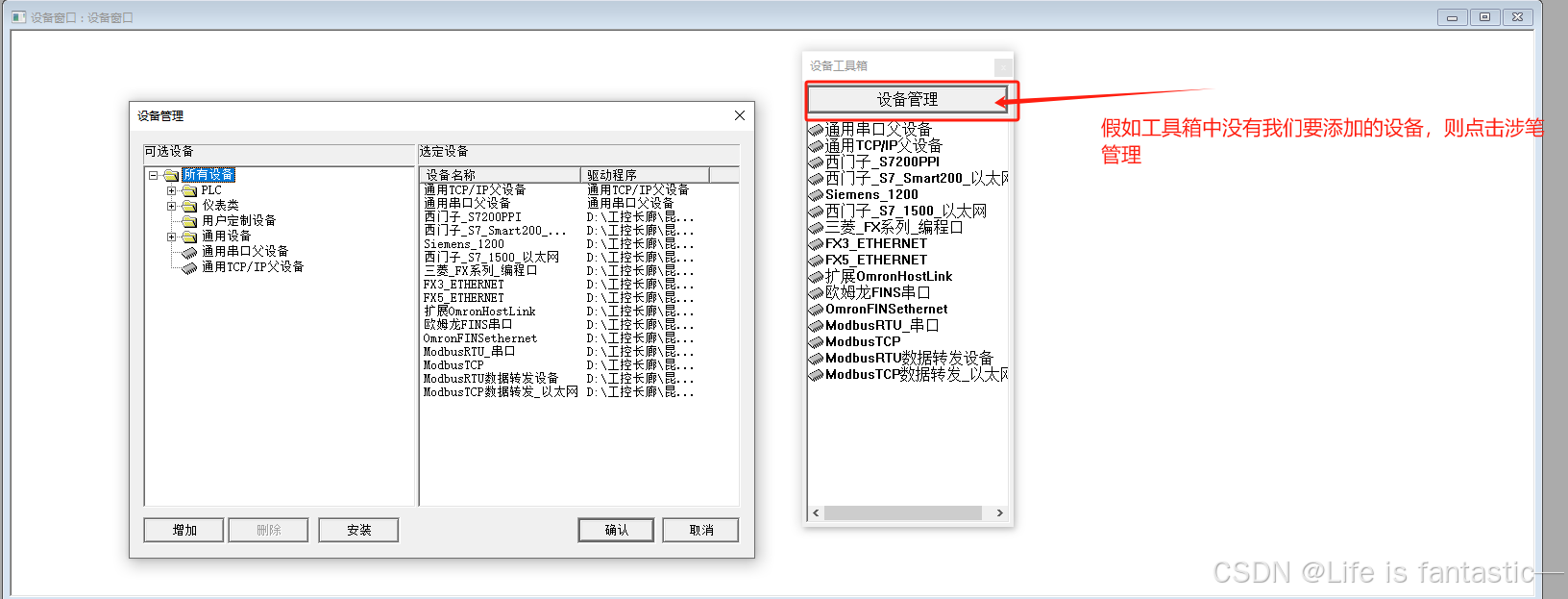

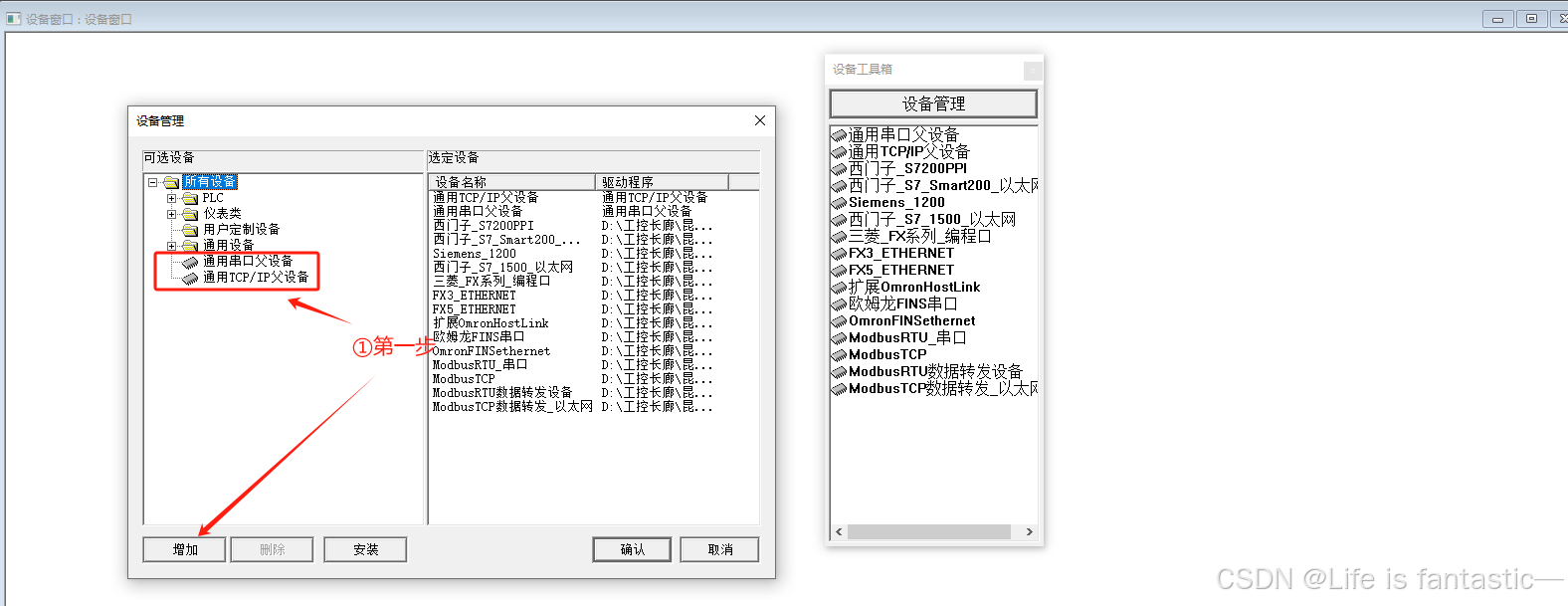

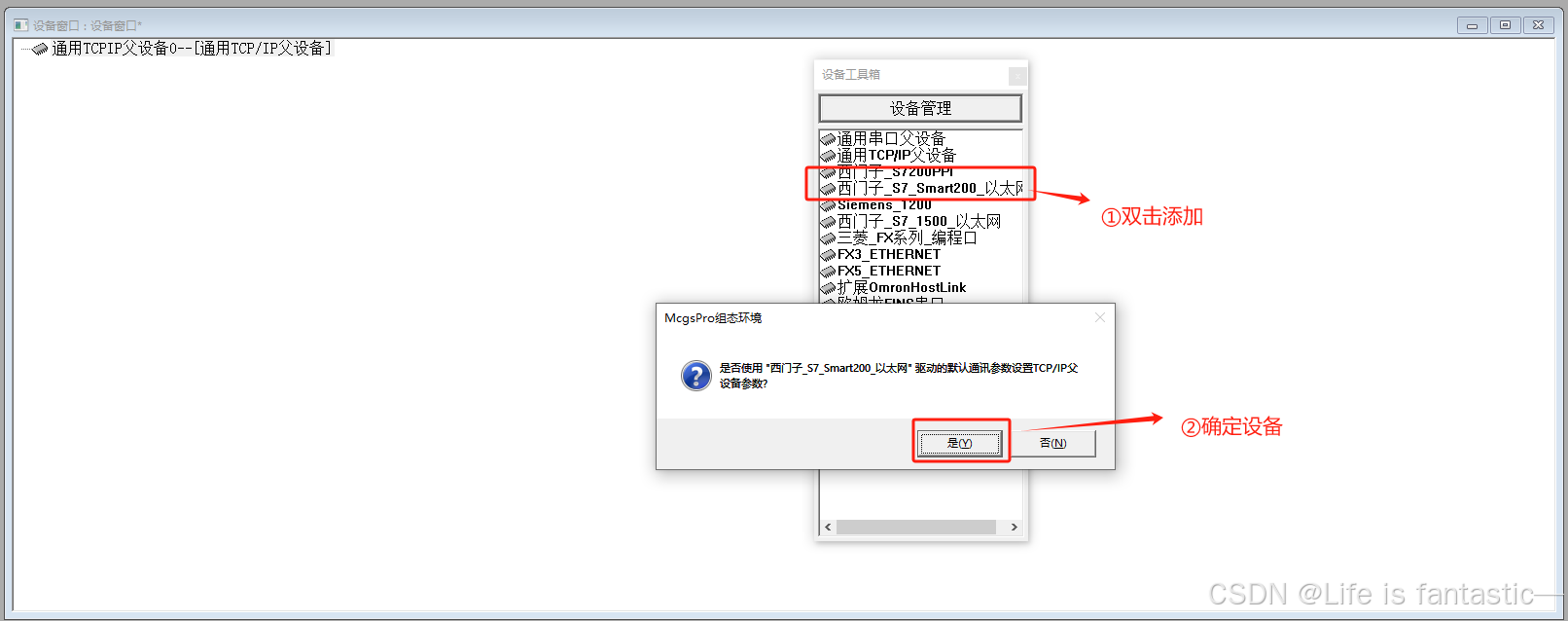

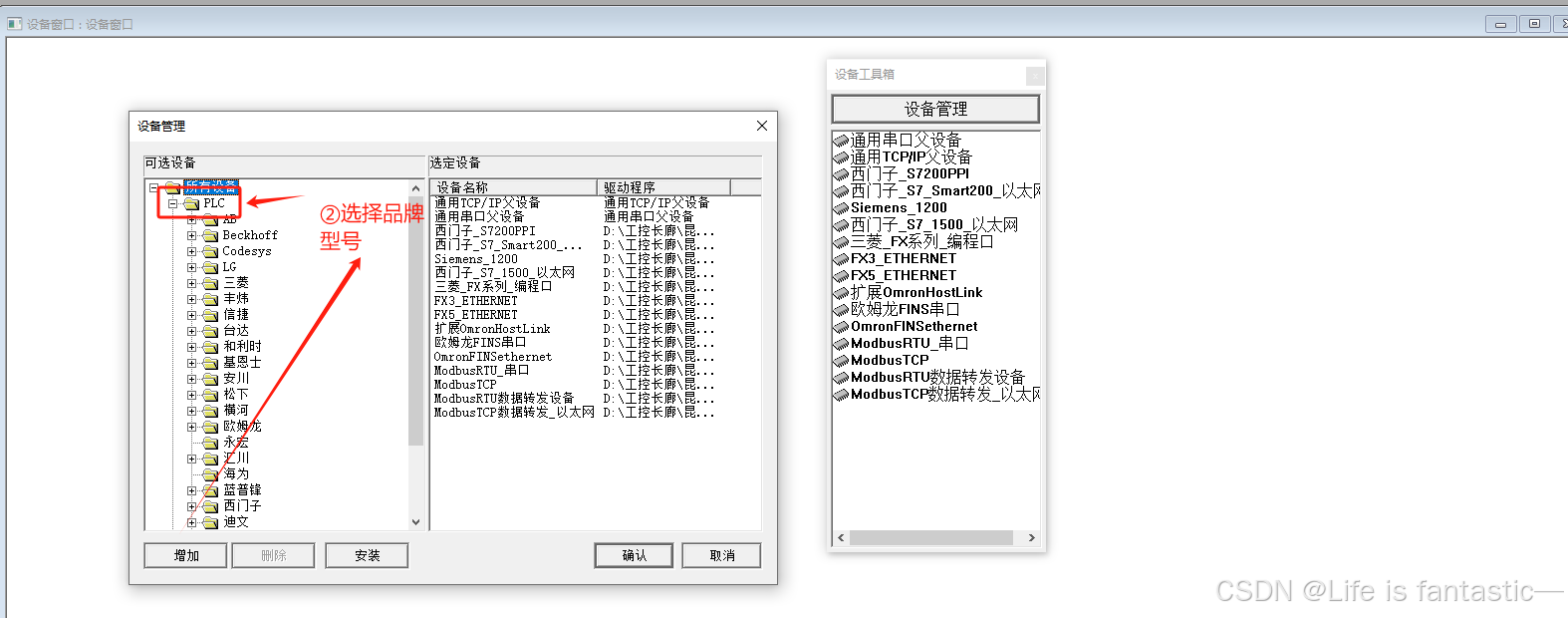

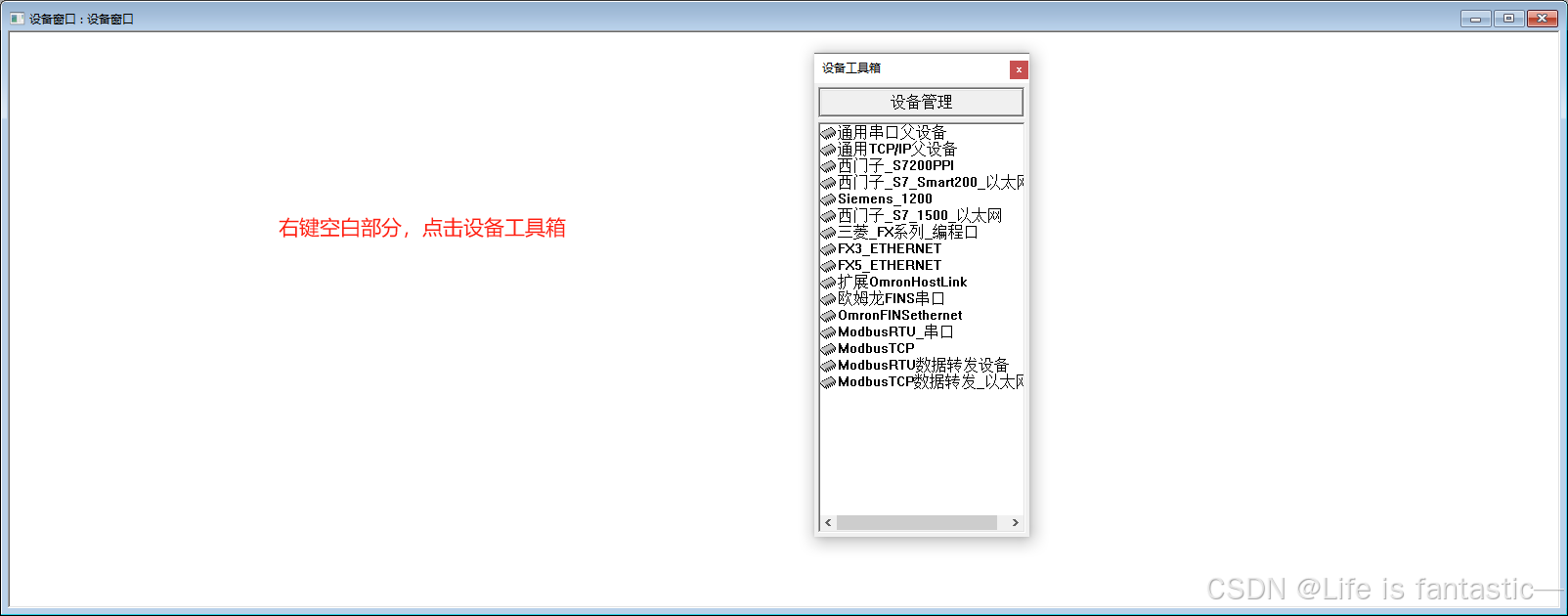

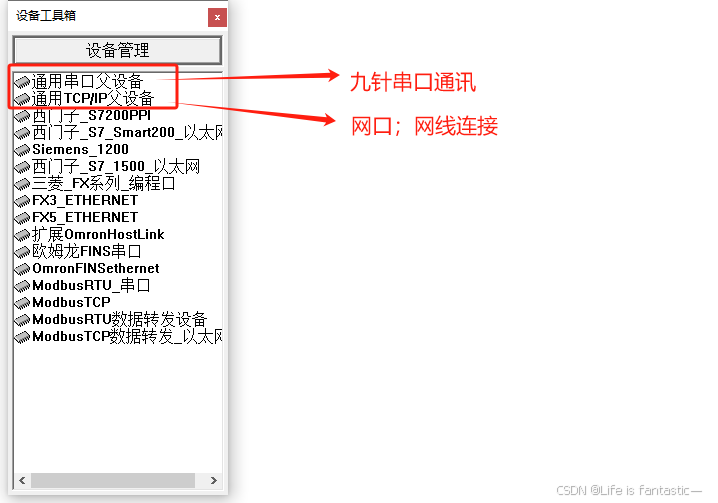

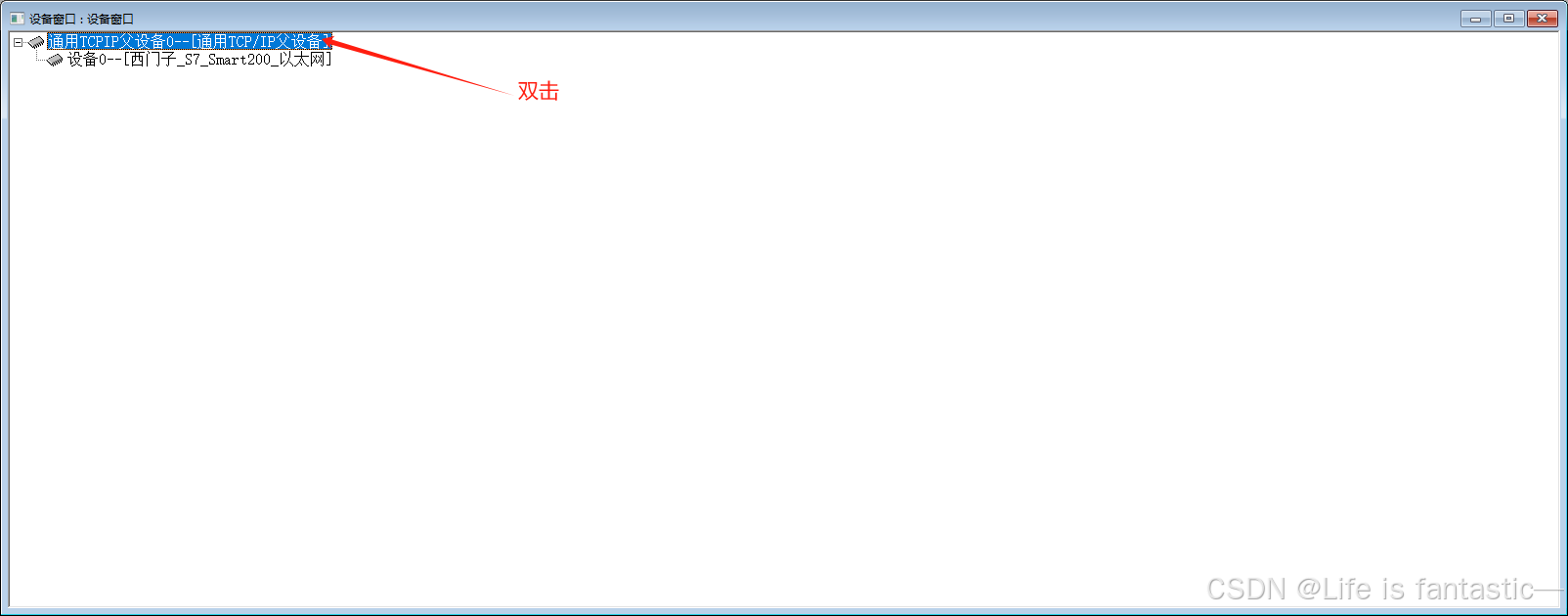

①如何添加设备

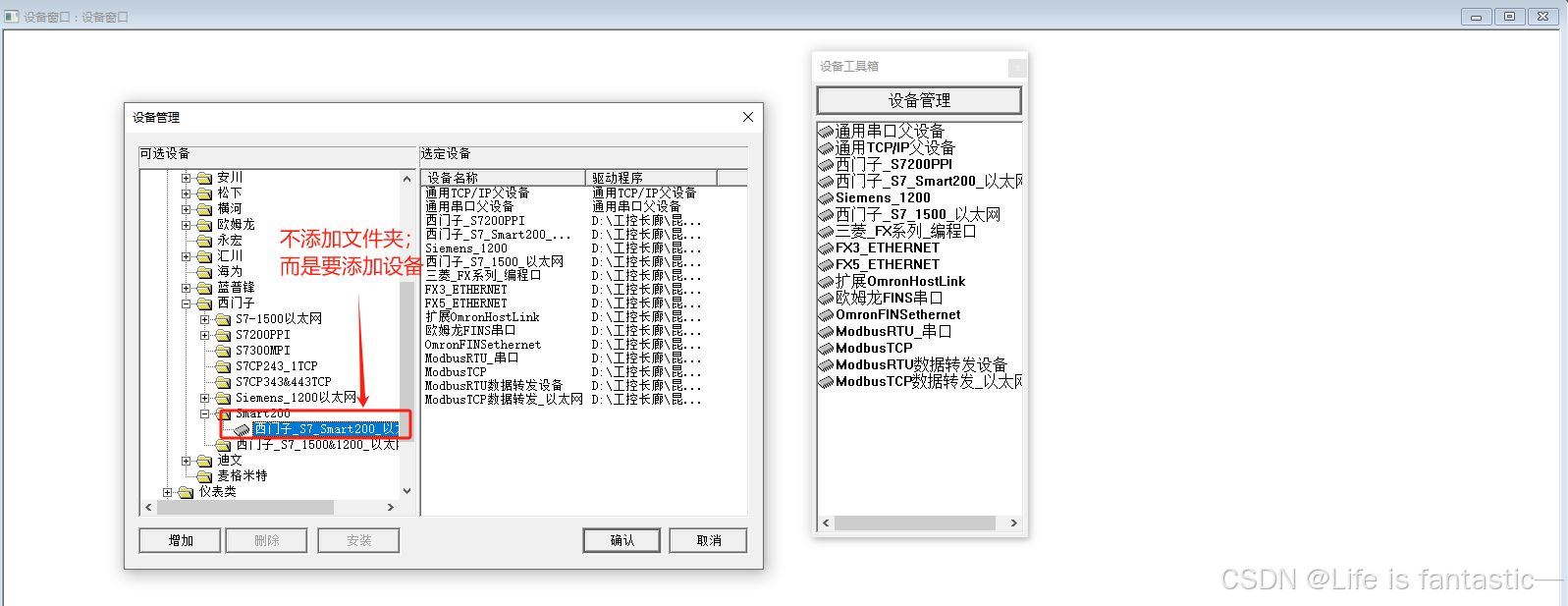

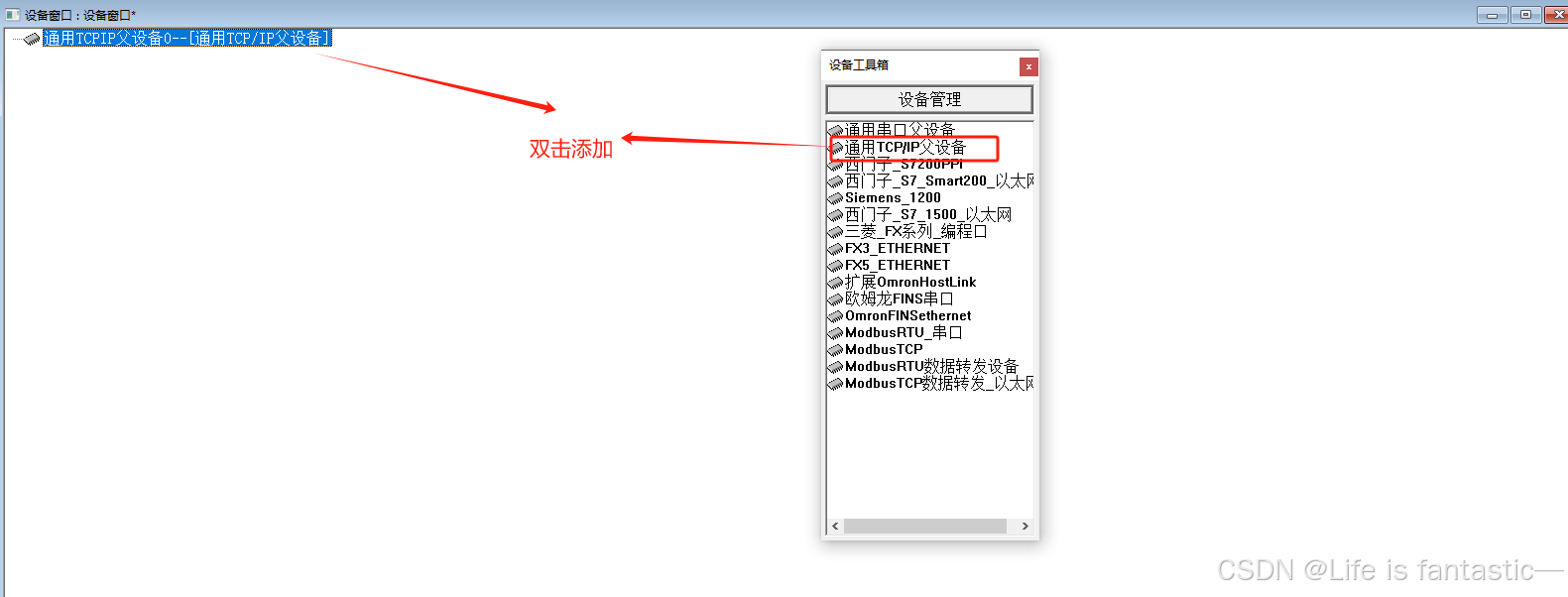

②选择父设备

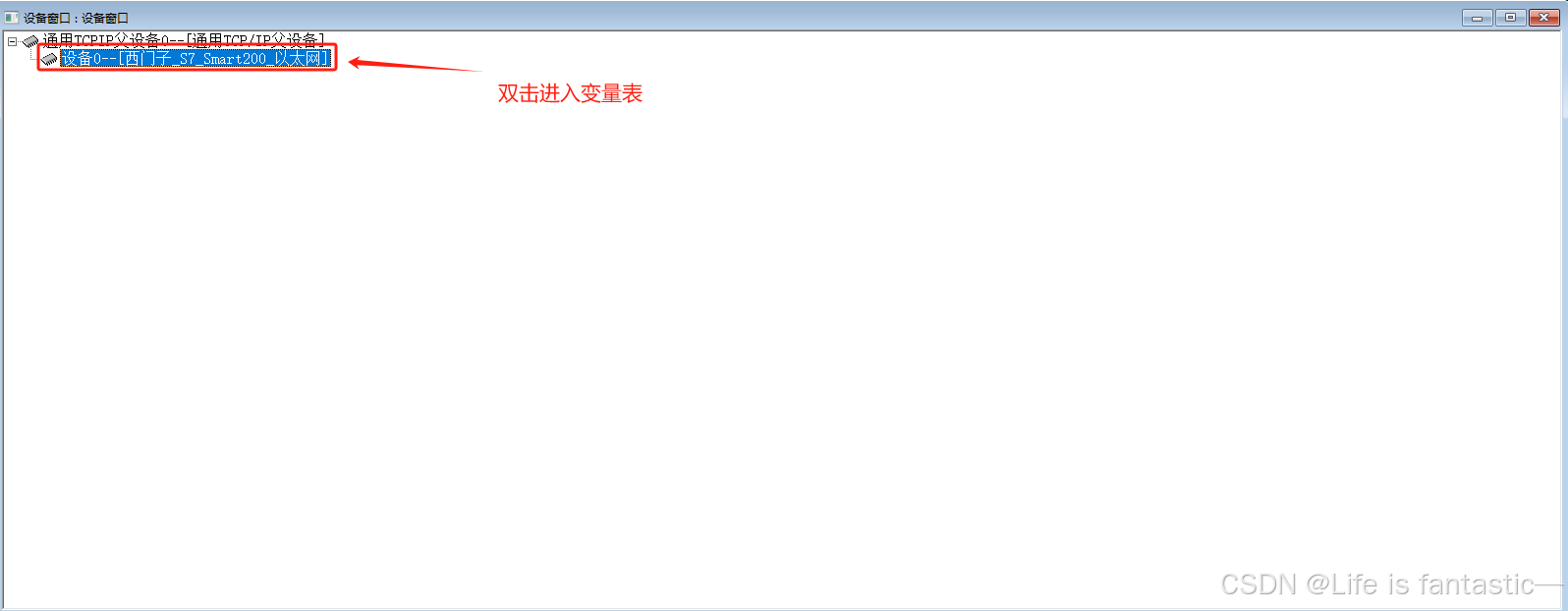

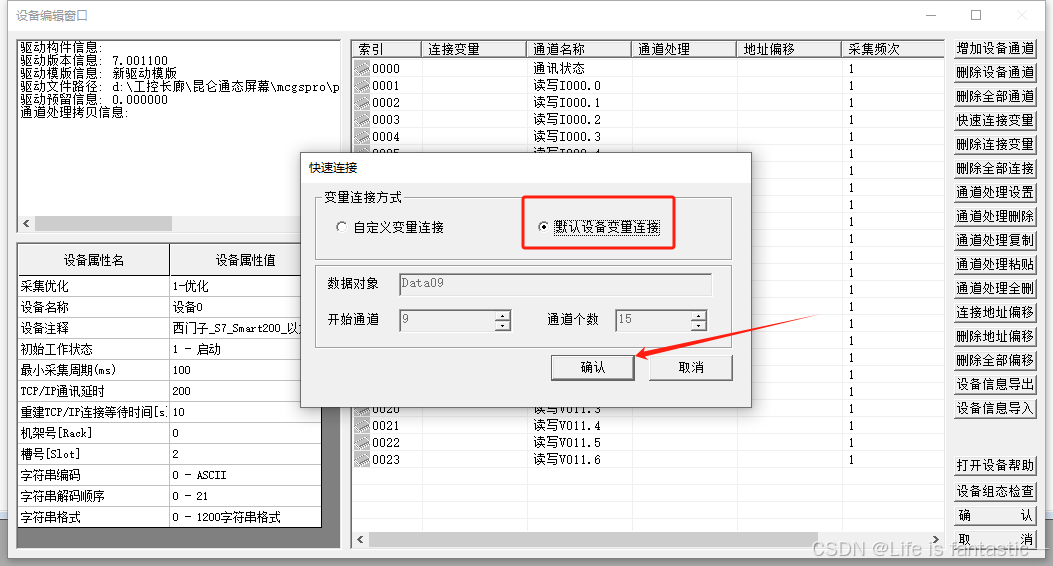

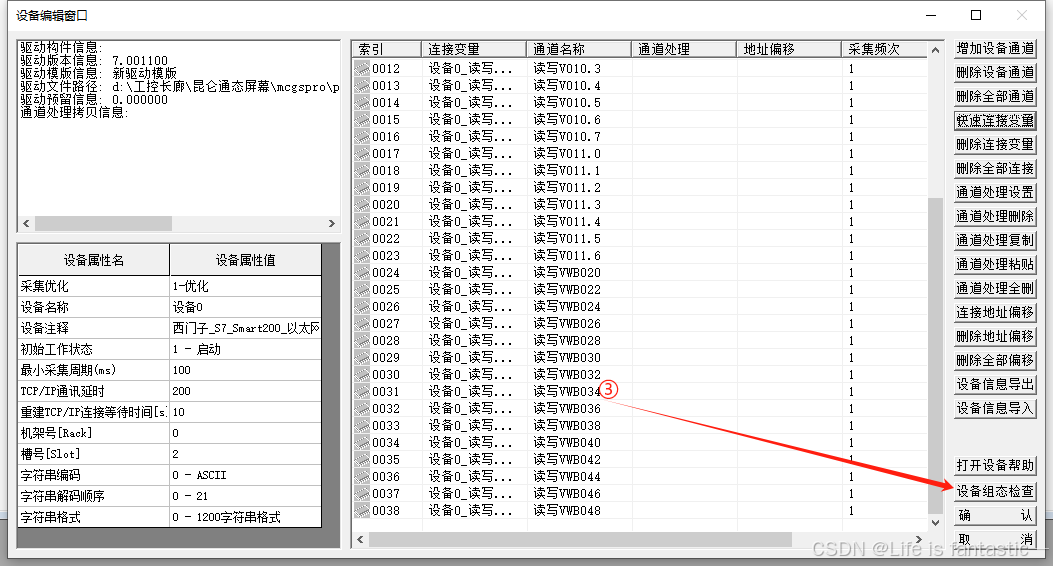

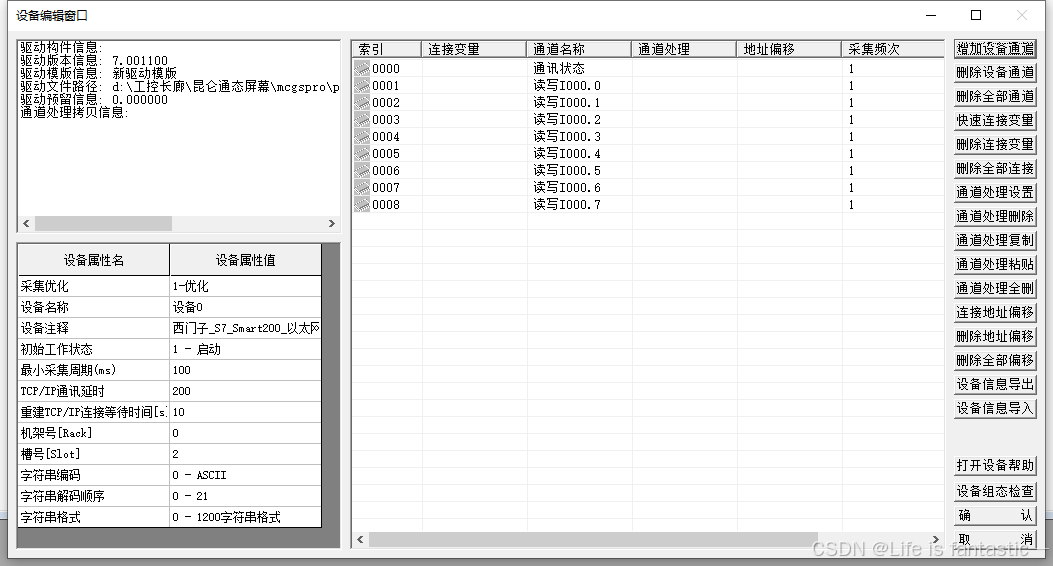

③建立变量

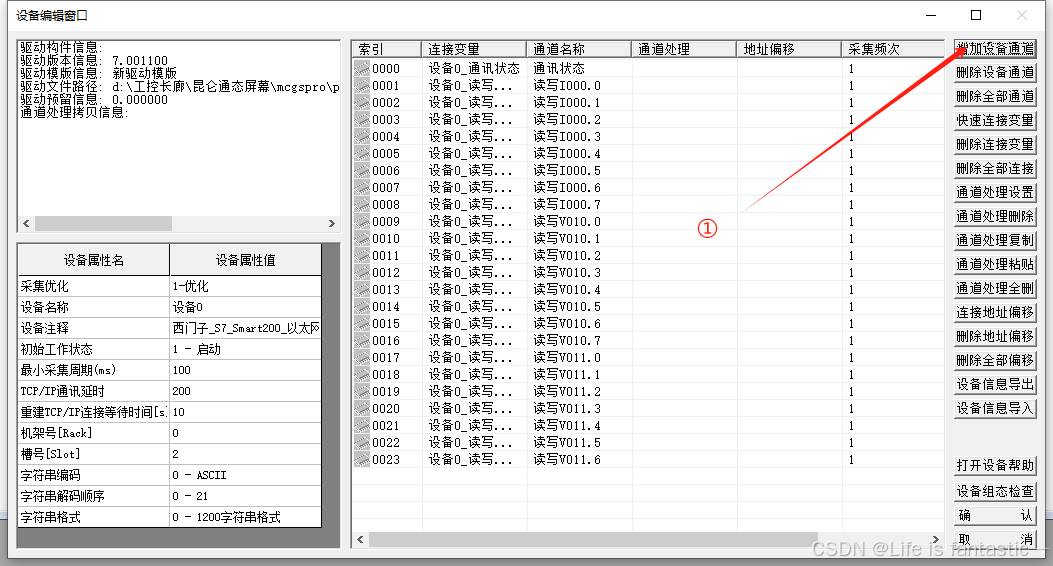

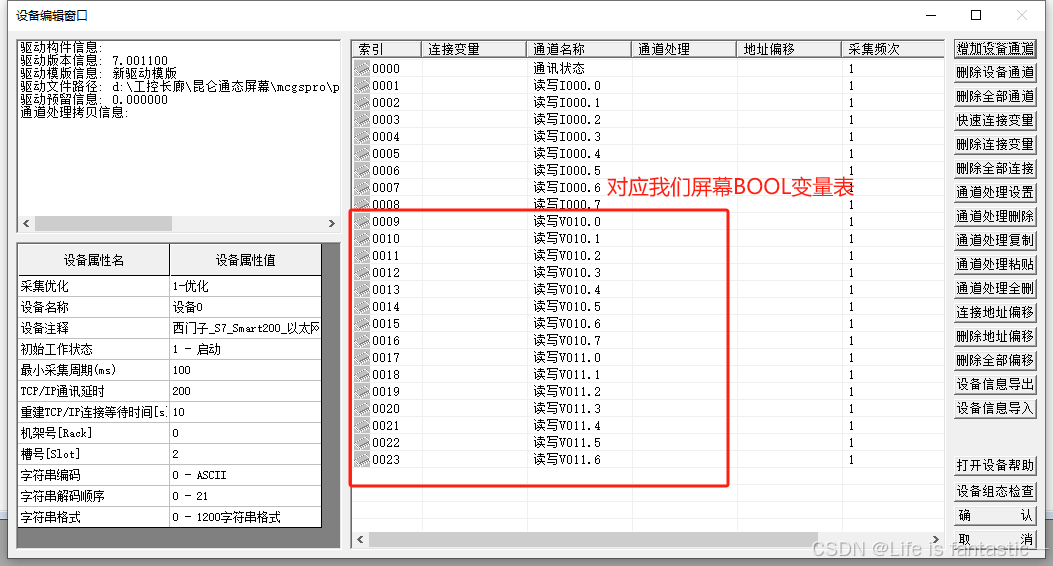

如何添加BOOL变量

屏幕变量	BOOL	地址
	急停按钮HMI	V10.0
	复位按钮HMI	V10.1
	变频器报警信号HMI1	V10.2
	变频器报警信号HMI2	V10.3
	变频器报警信号HMI3	V10.4
	变频器报警信号HMI4	V10.5
	变频器报警信号HMI5	V10.6
	变频器报警信号HMI6	V10.7
	变频器报警信号HMI7	V11.1
	变频器报警信号HMI8	V11.2
	变频器报警信号HMI9	V11.3
	变频器报警信号HMI10	V11.4
	变频器报警信号HMI11	V11.5
	变频器报警信号HMI12	V11.6
	变频器报警信号HMI13	V11.7

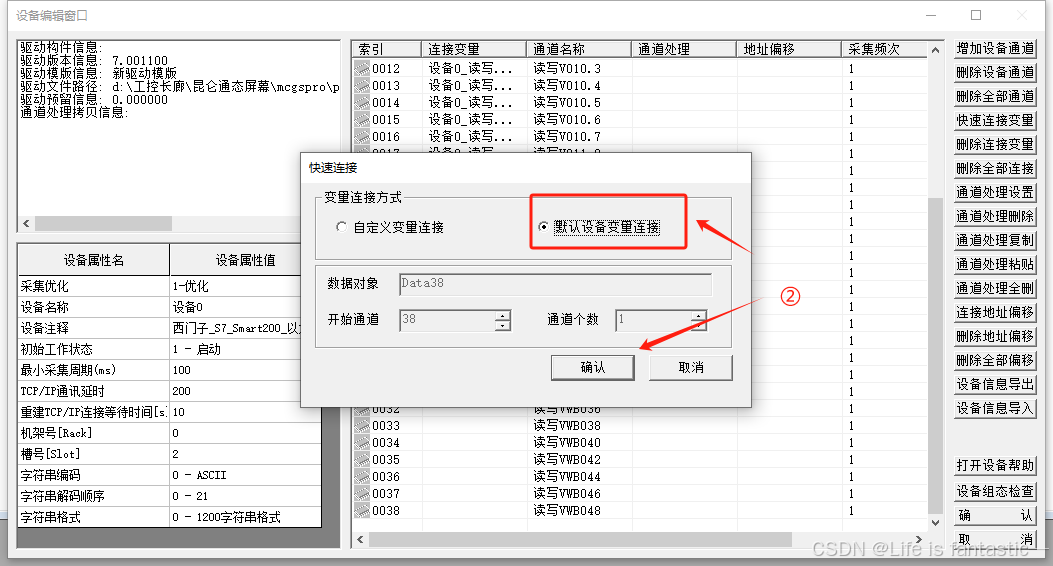

所以我们新建

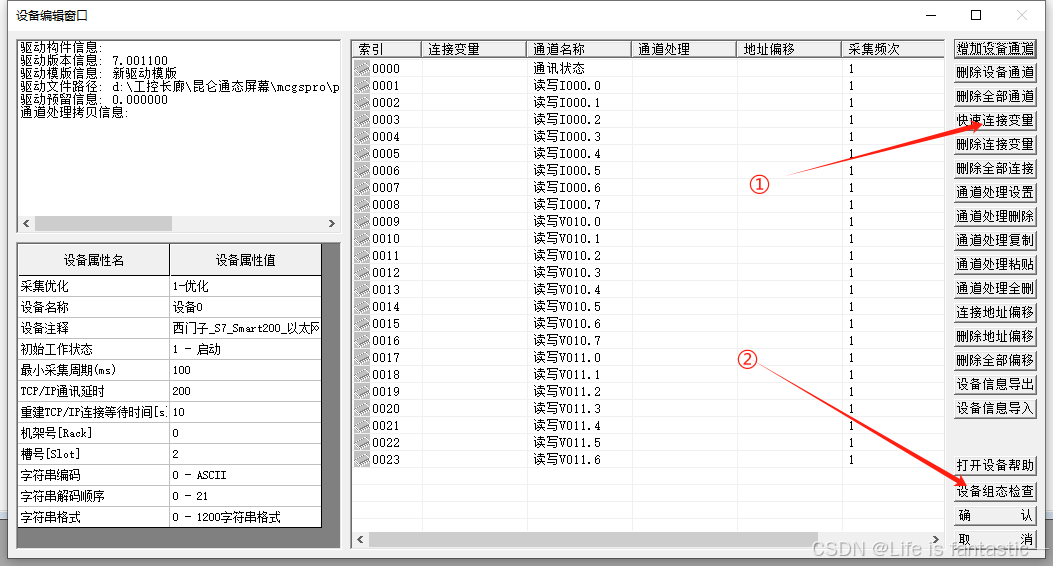

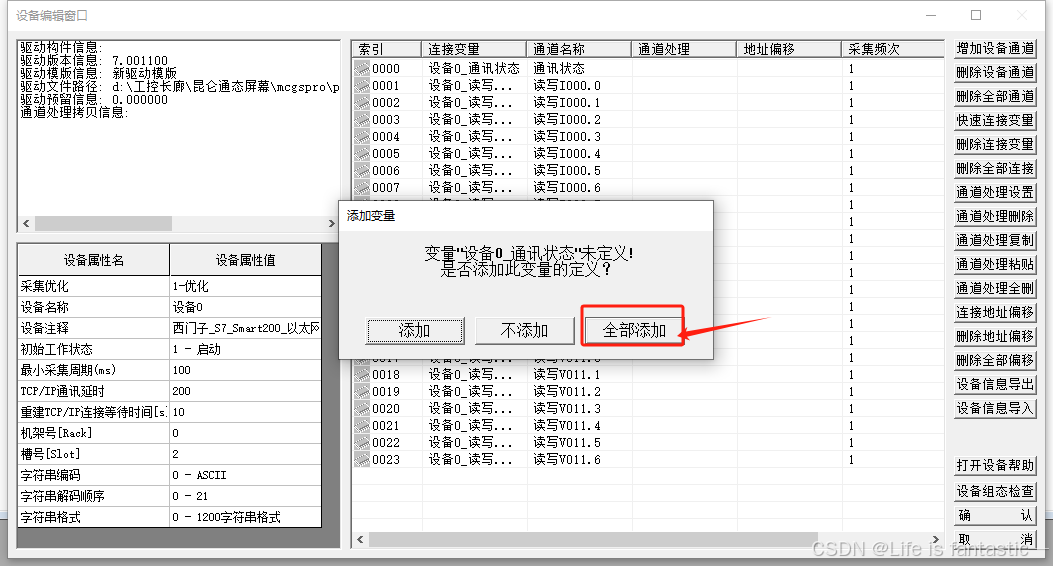

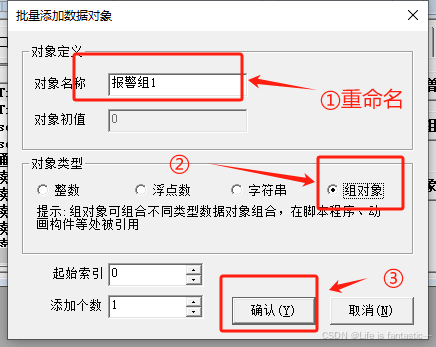

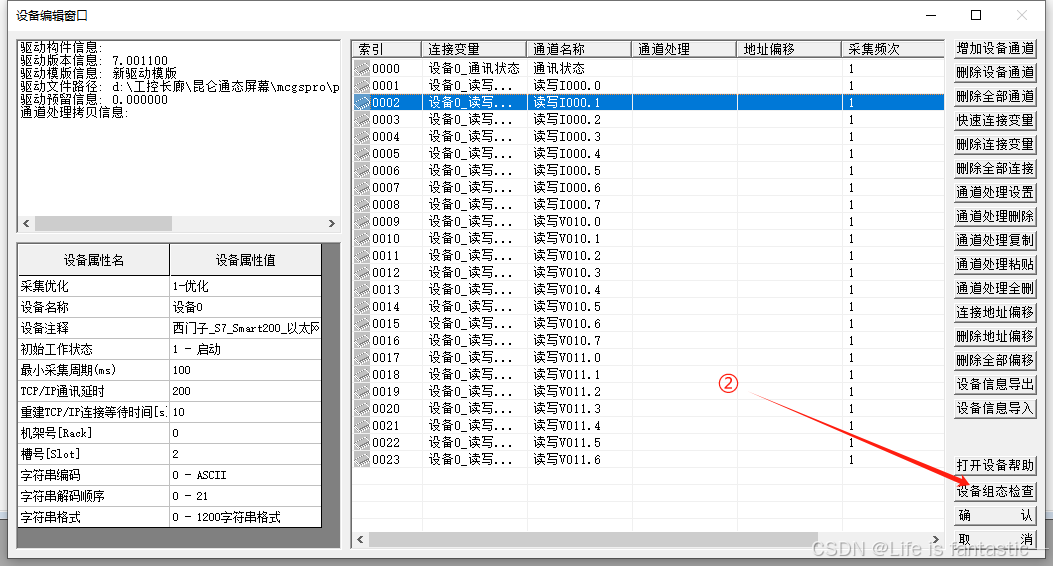

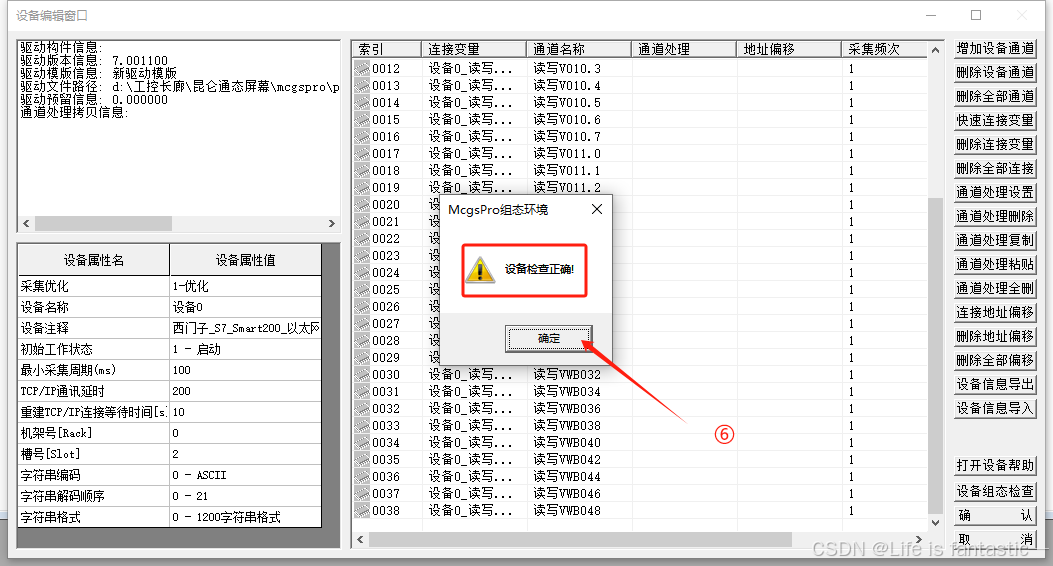

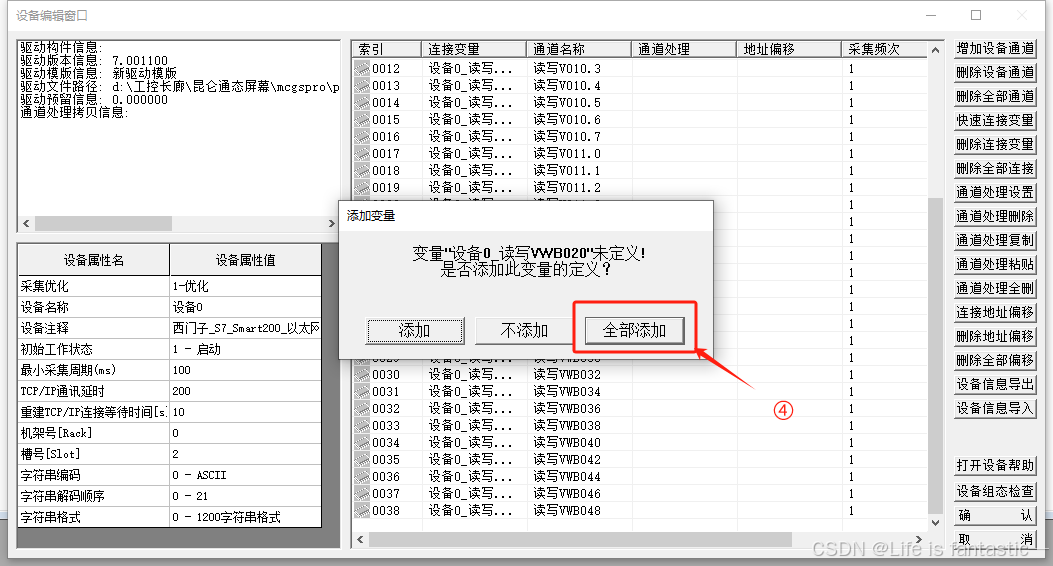

新建BOOL变量

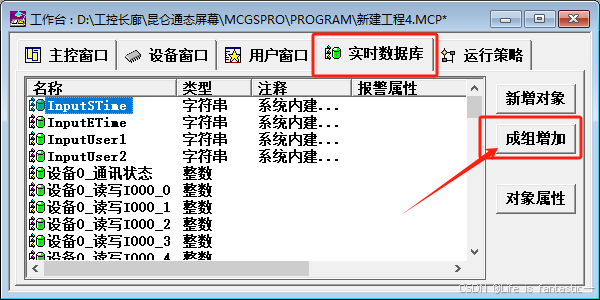

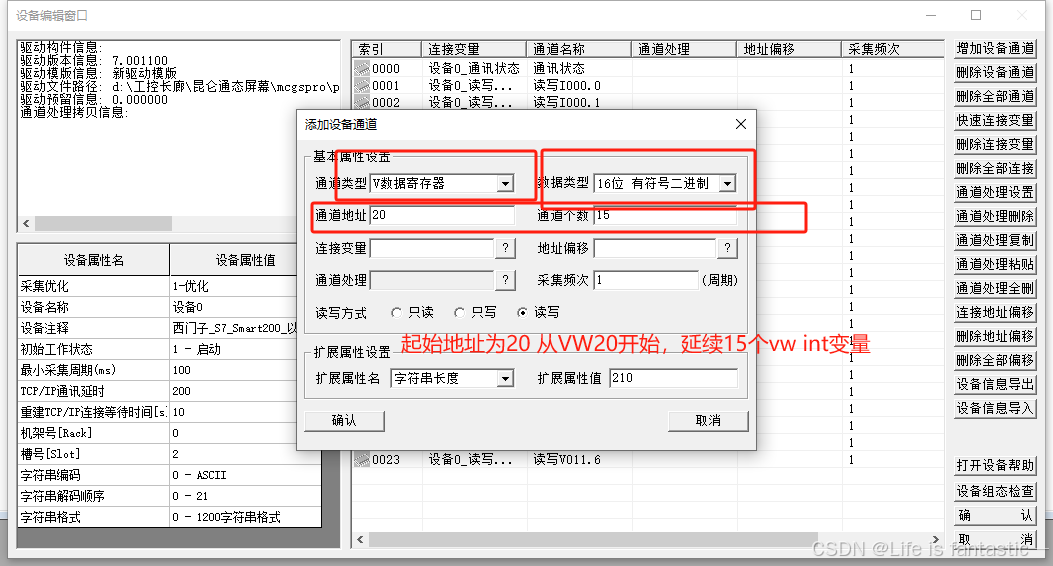

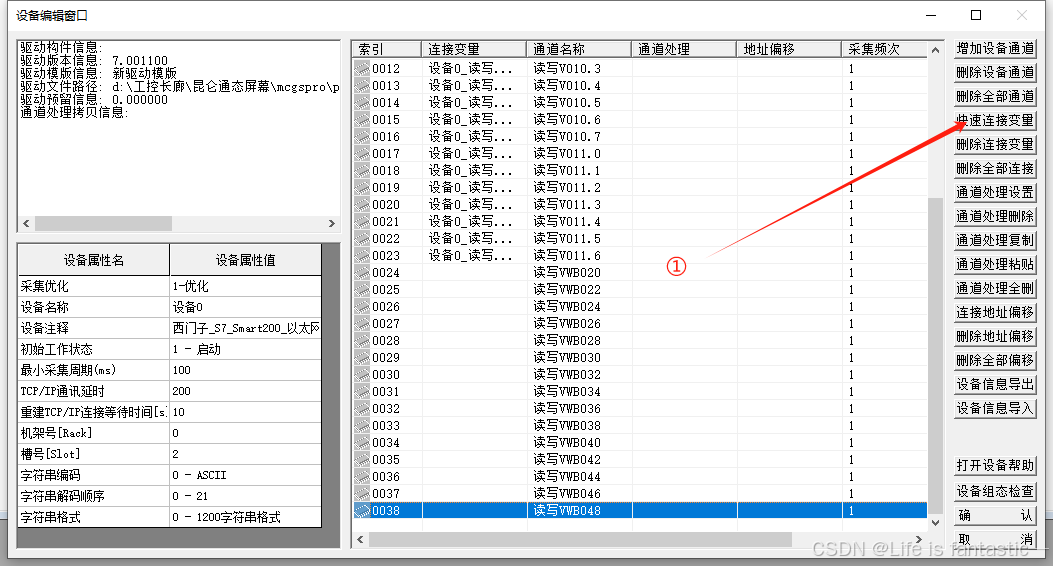

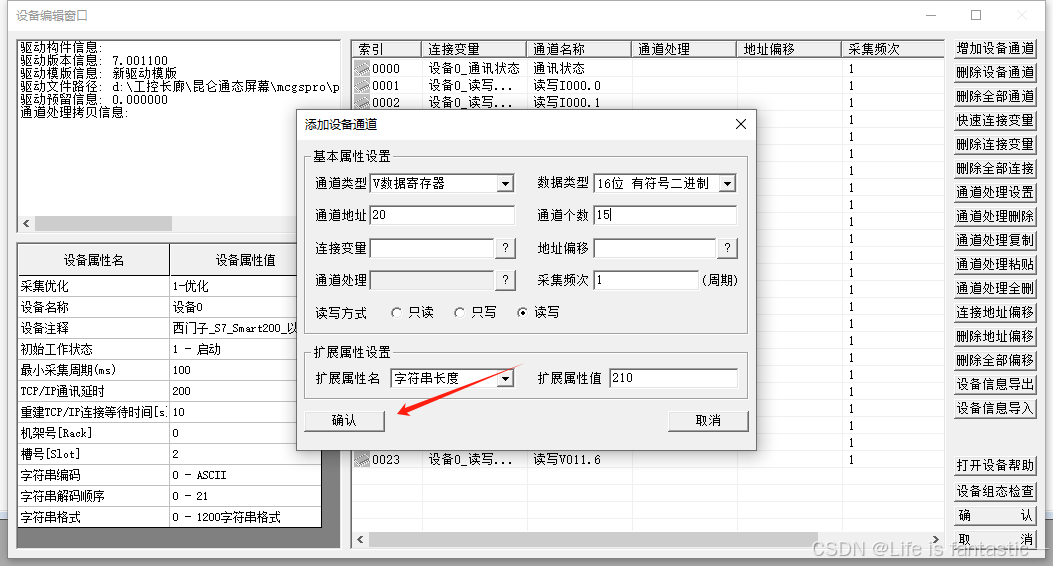

如何添加INT变量

如：添加

故障报警位	VW20
整数1	VW21
整数2	VW22
整数3	VW23
整数4	VW24
整数5	VW25
整数6	VW26
整数7	VW27
整数8	VW28
整数9	VW29
整数10	VW30
整数11	VW31
整数12	VW32
整数13	VW33
整数14	VW34

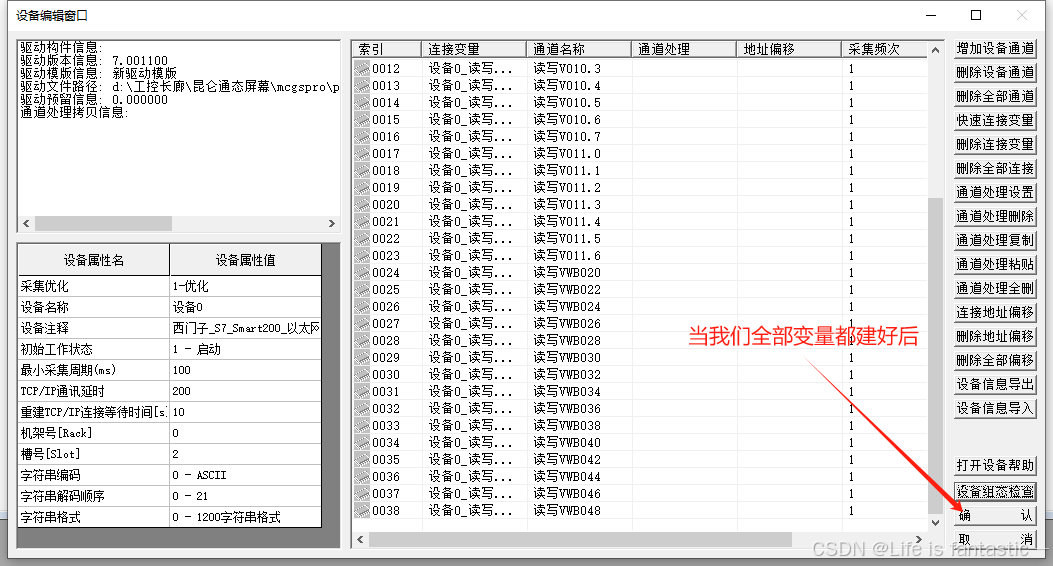

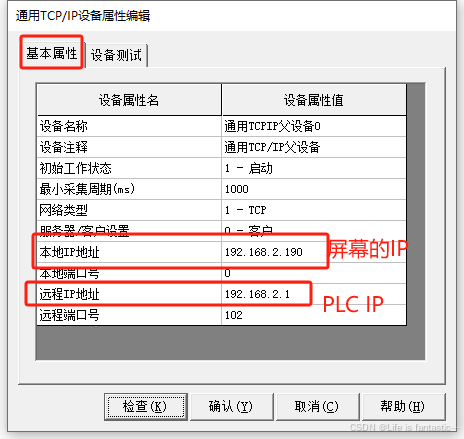

④IP地址

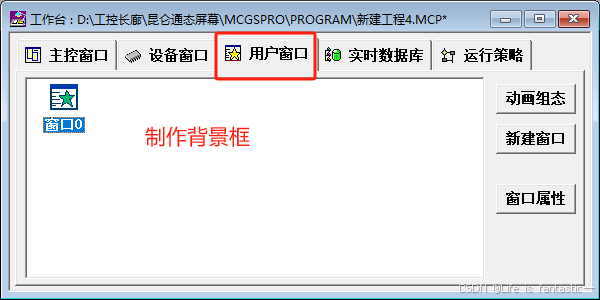

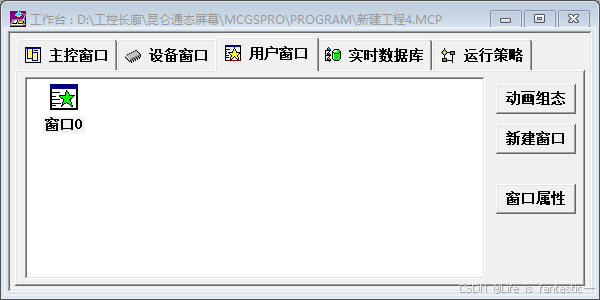

3.制作屏幕内容

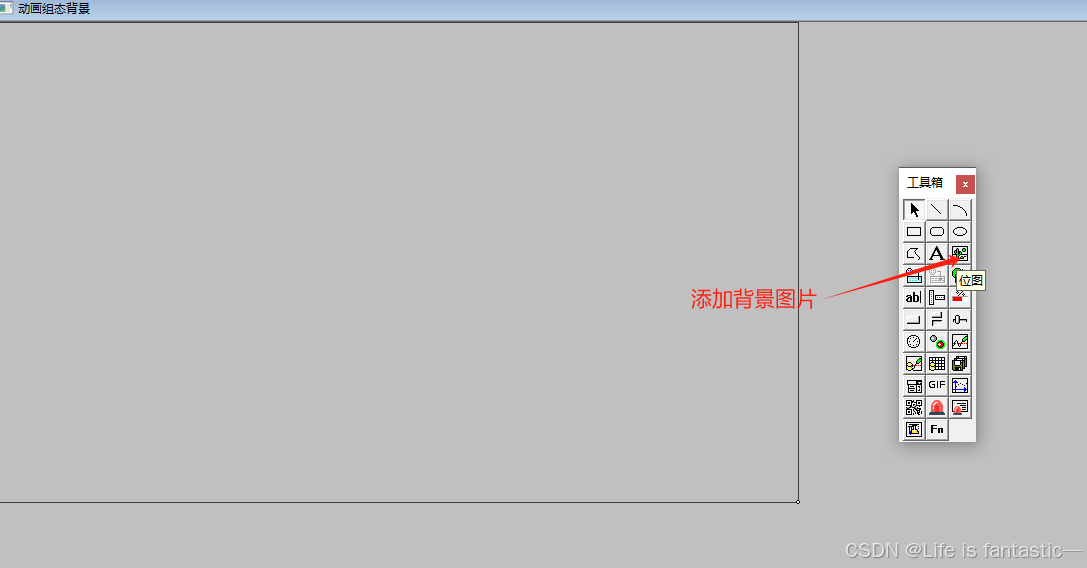

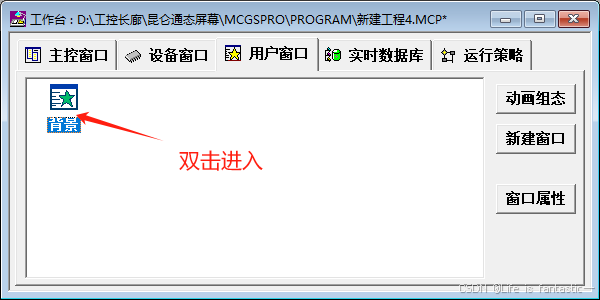

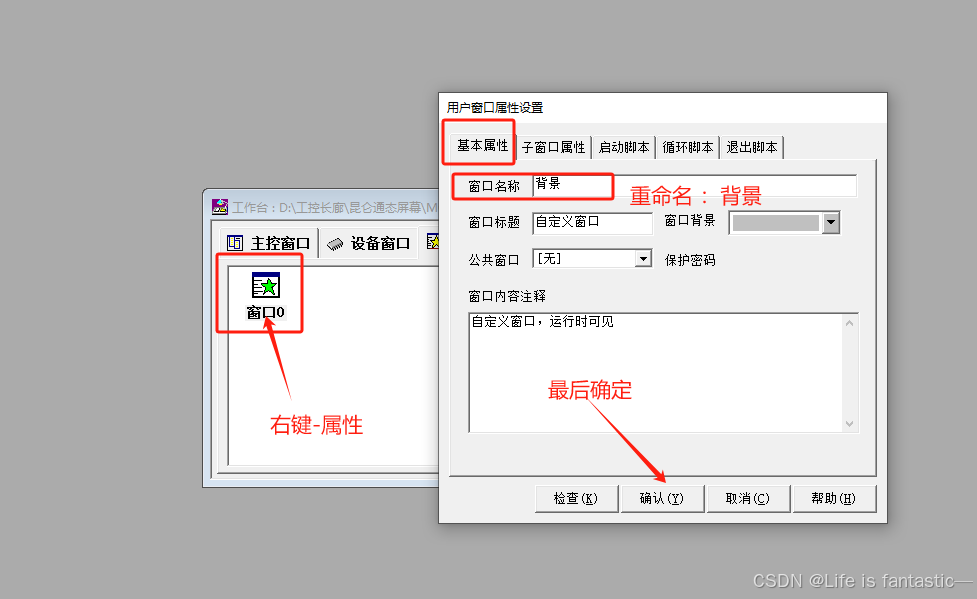

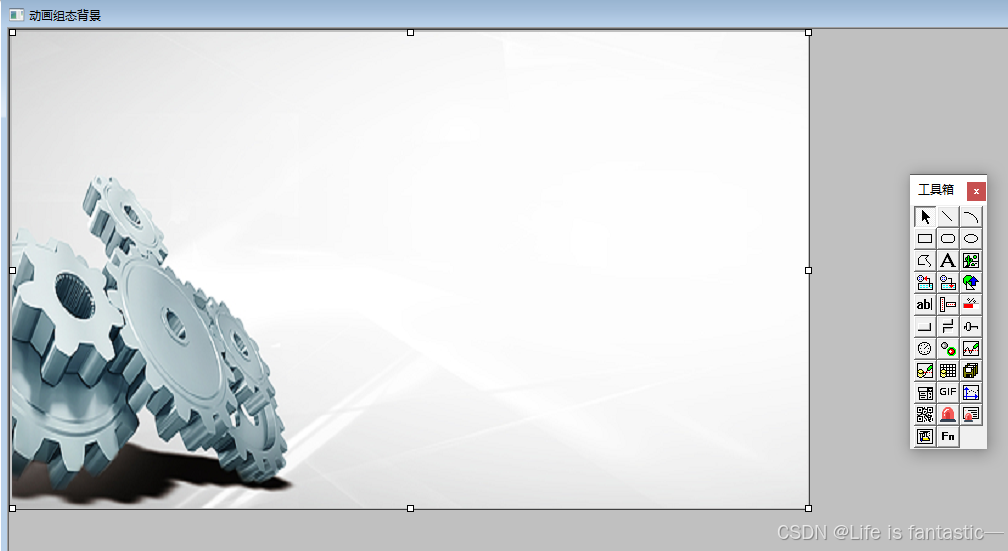

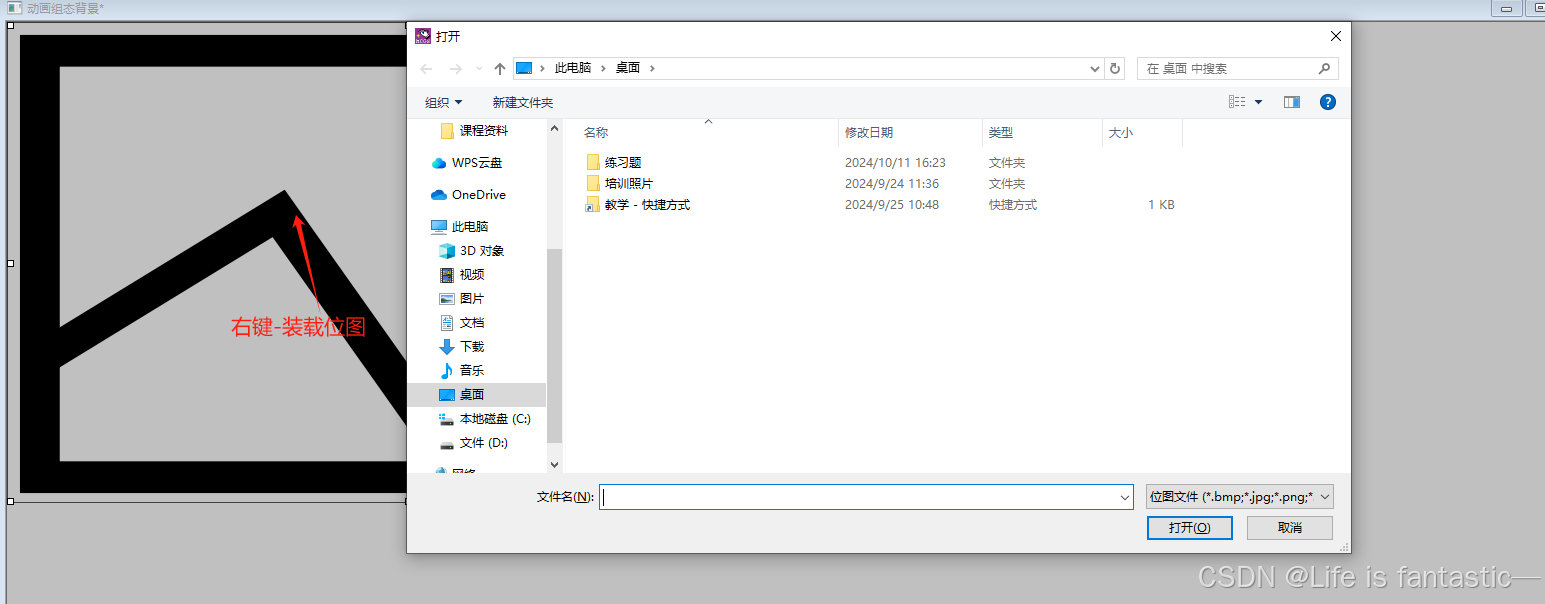

①制作背景（添加背景图）

进行拖动，调整位图大小，做到覆盖页面。

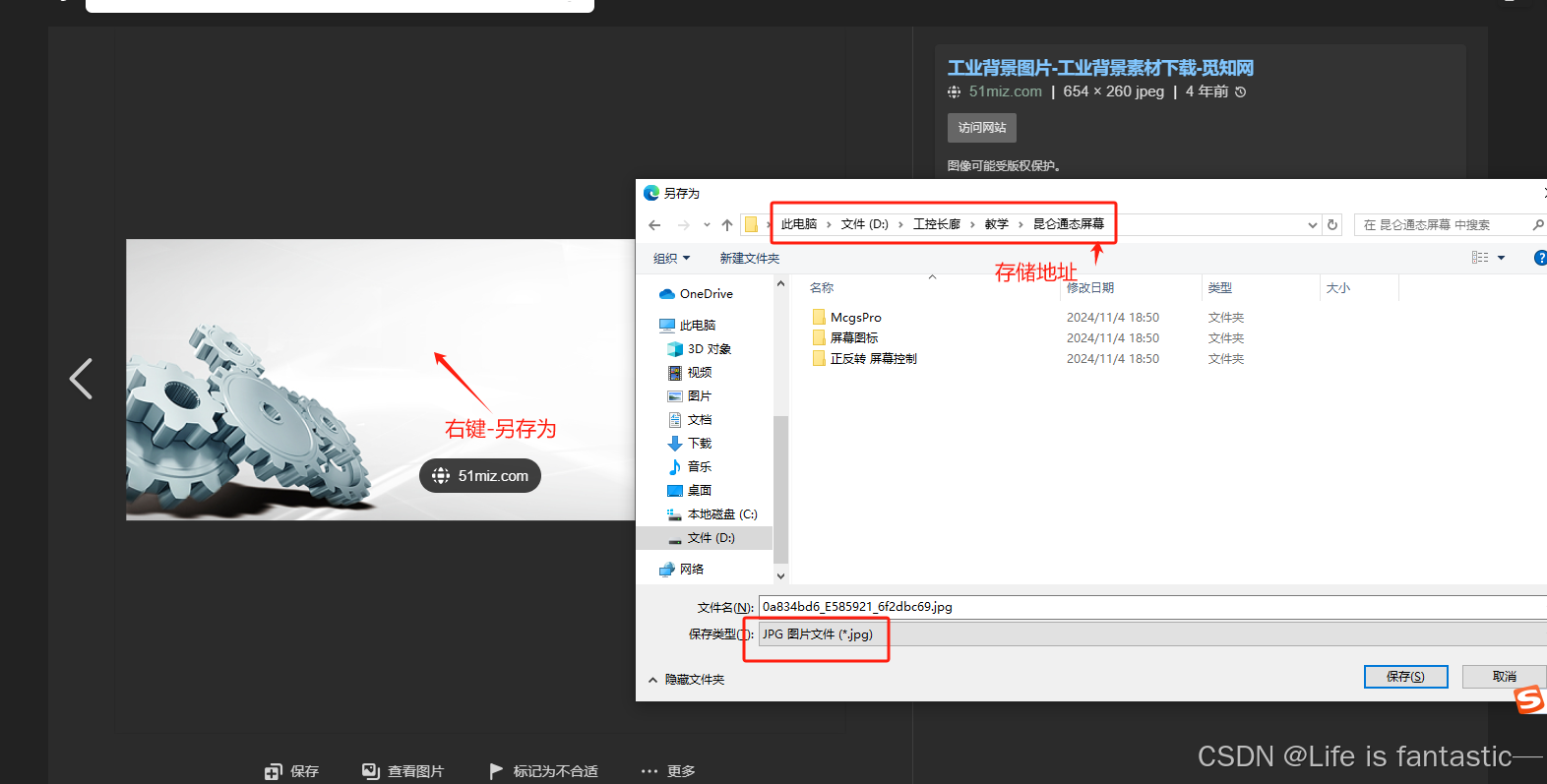

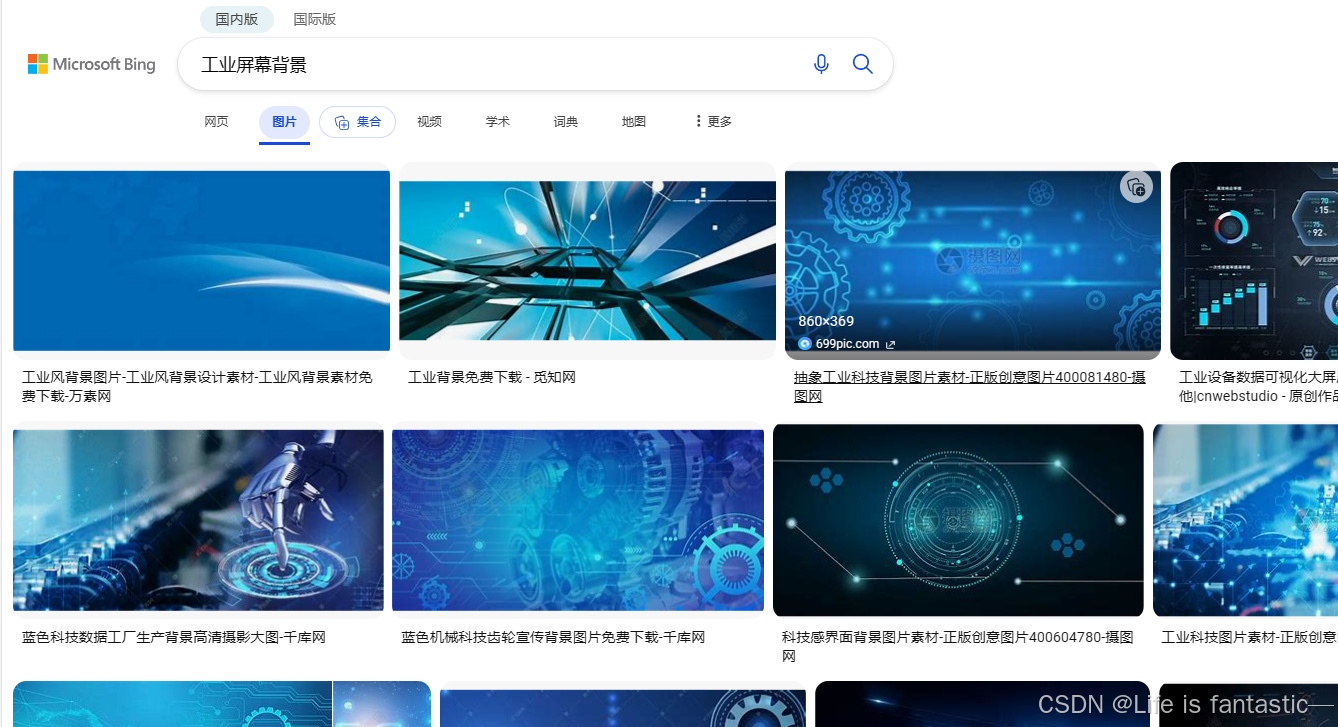

可以再百度下载照片，照片要求不能太多元素

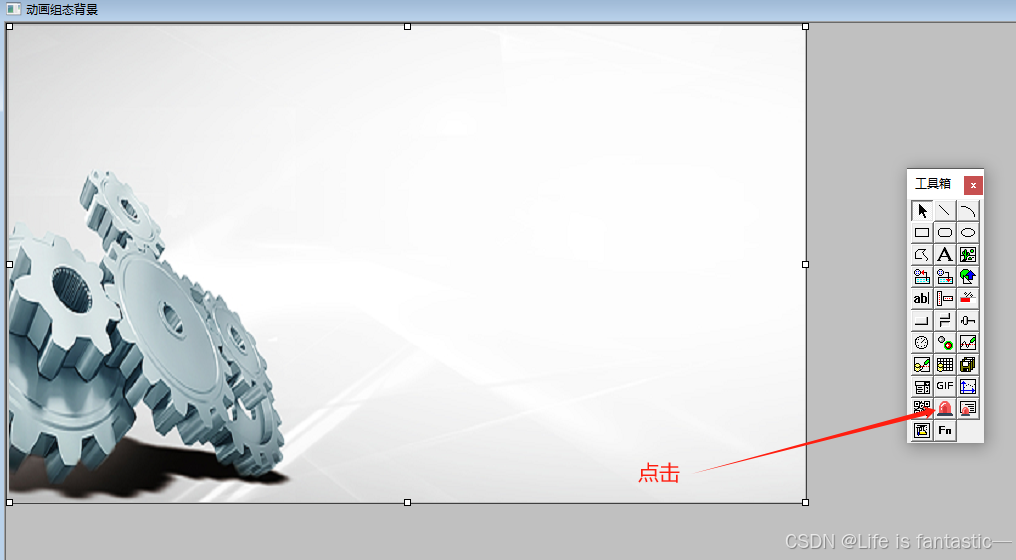

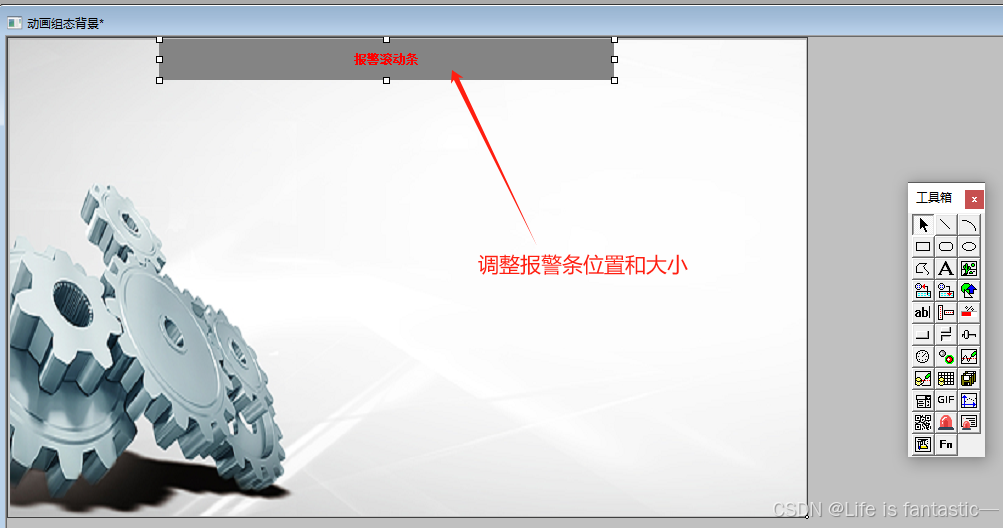

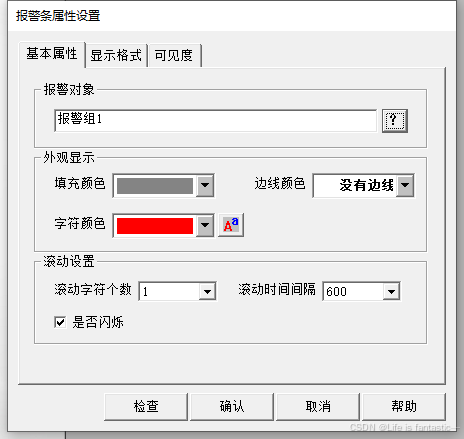

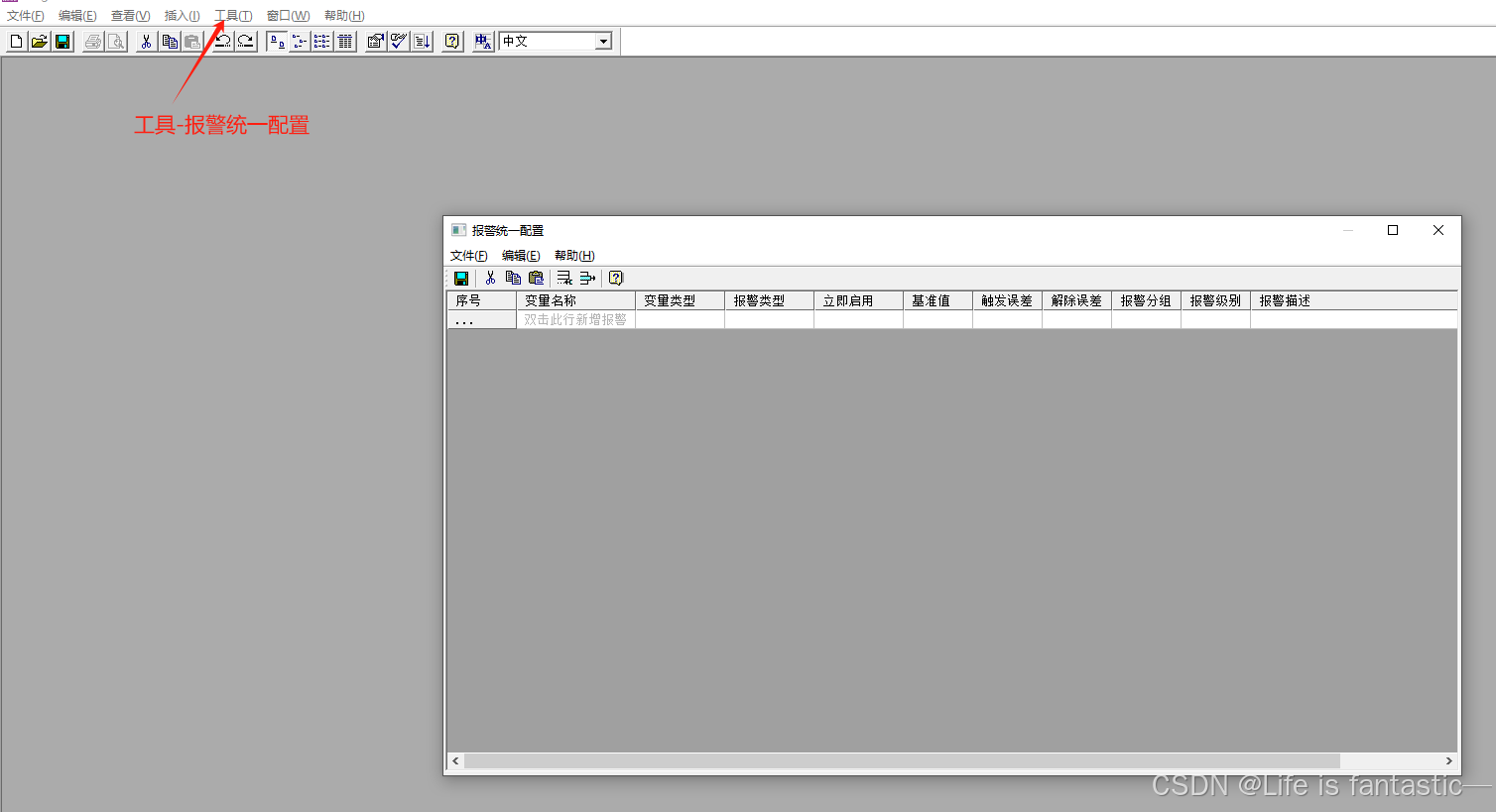

②制作背景（设置报警条及变量显示）

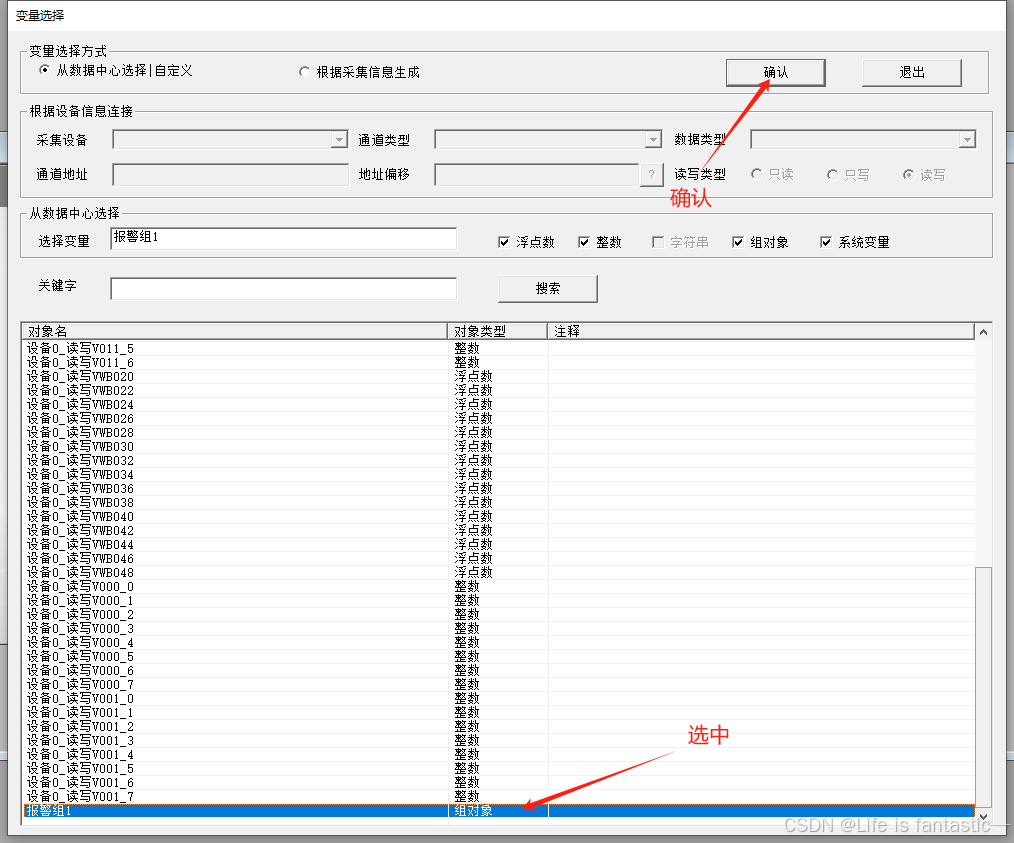

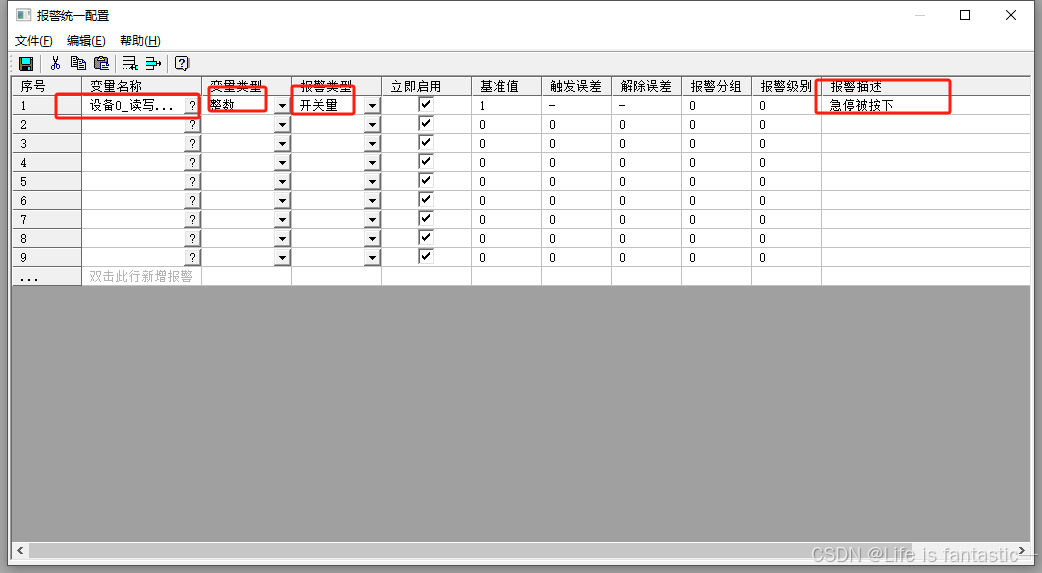

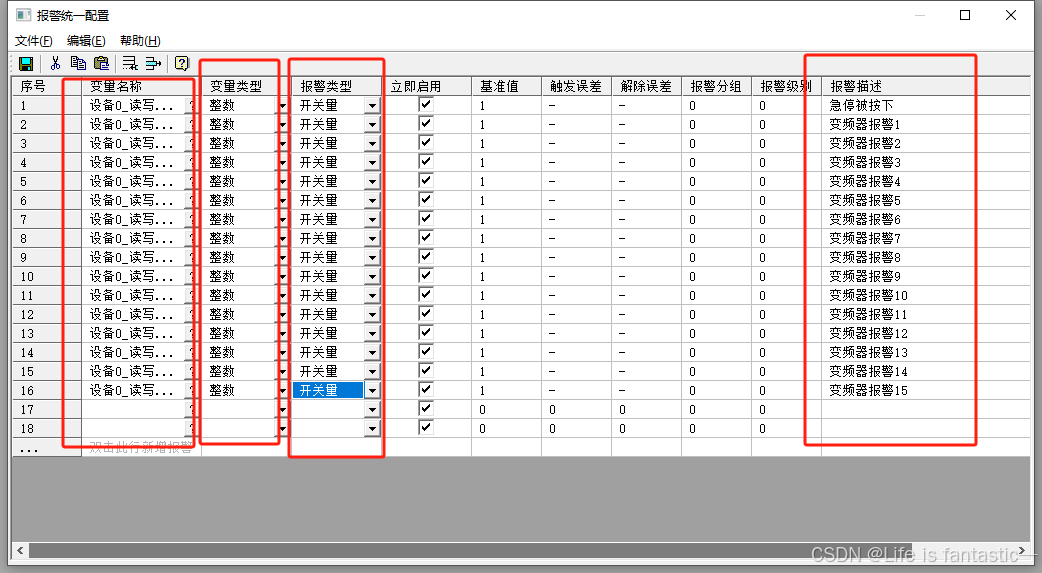

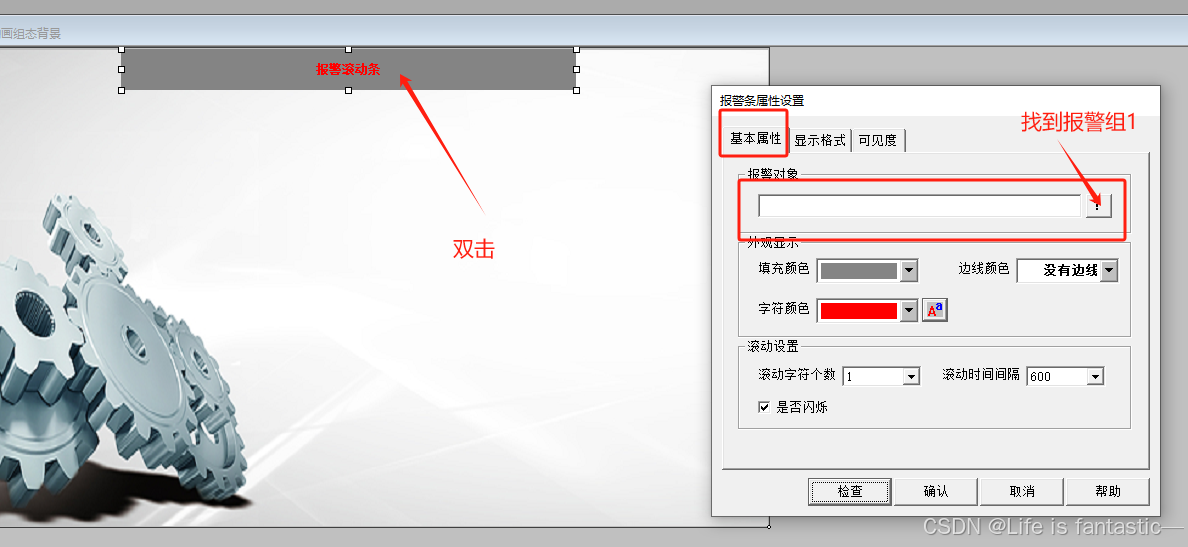

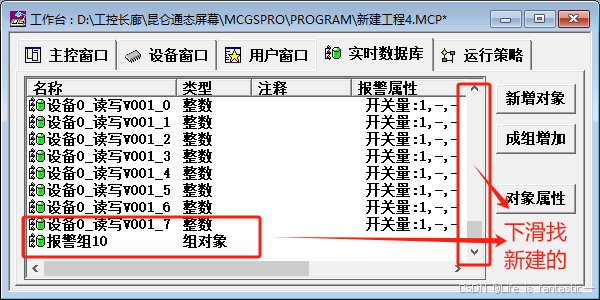

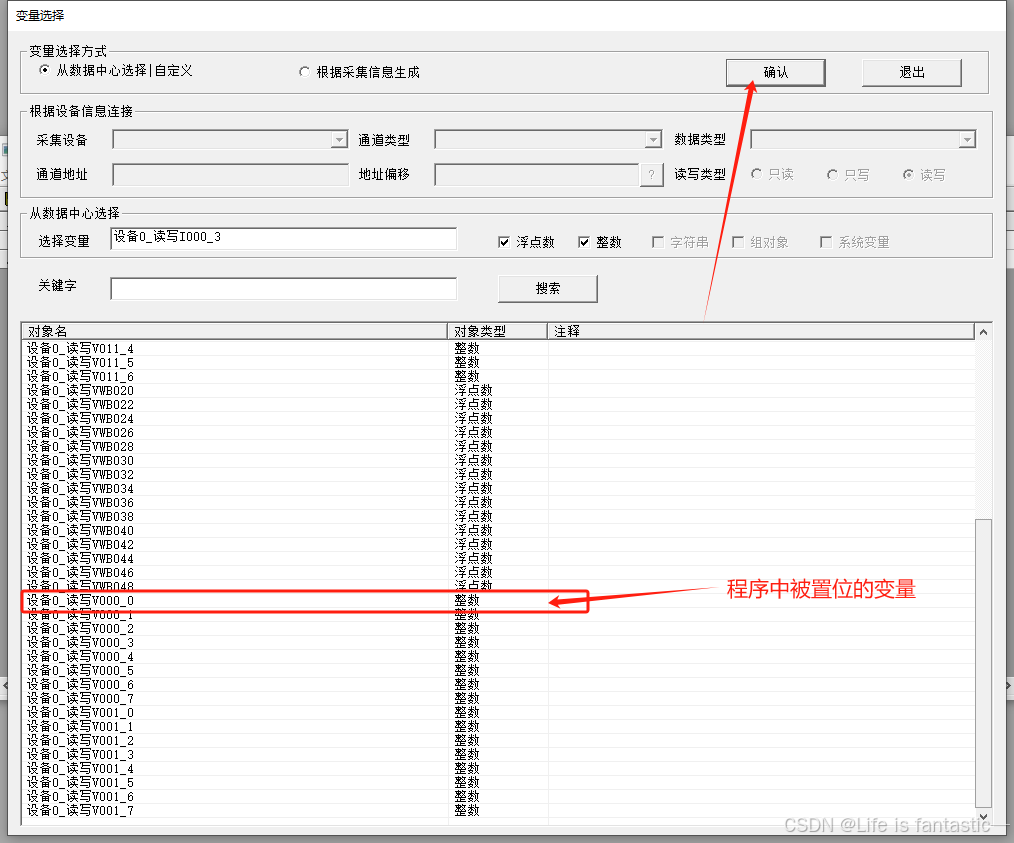

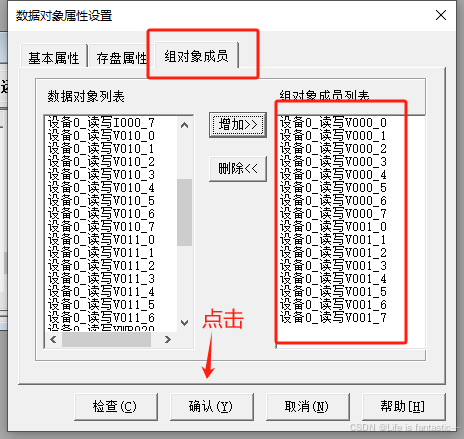

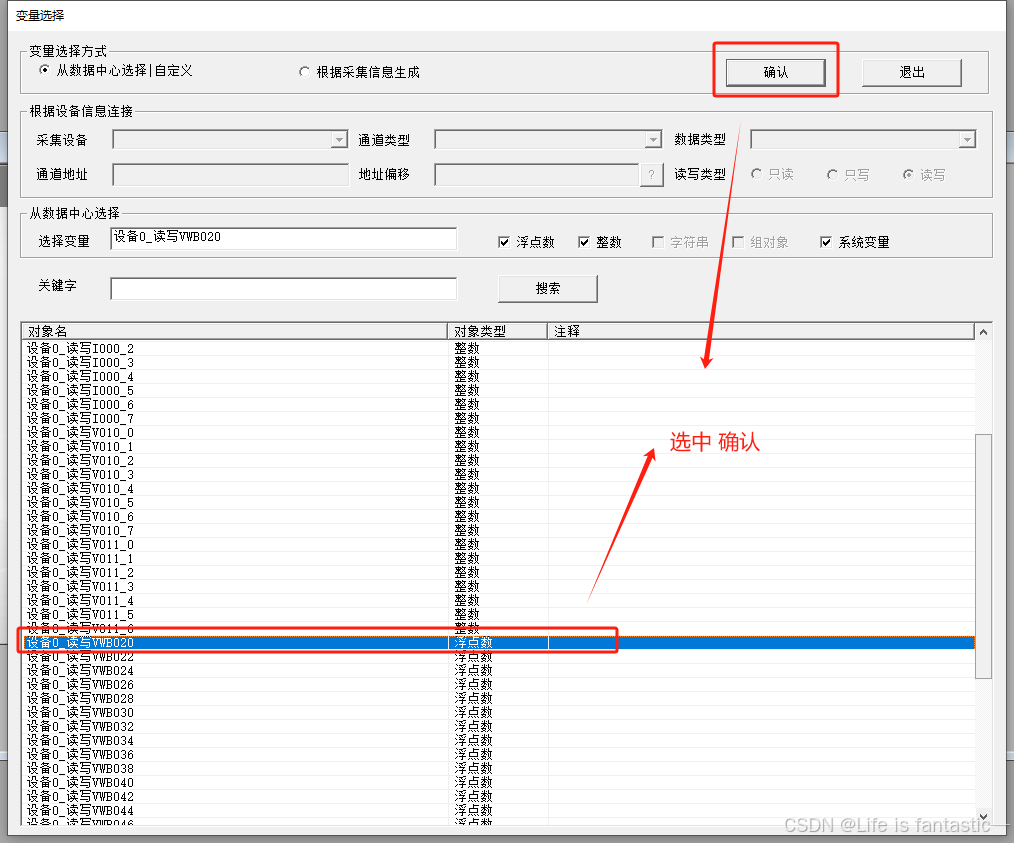

绑定报警变量

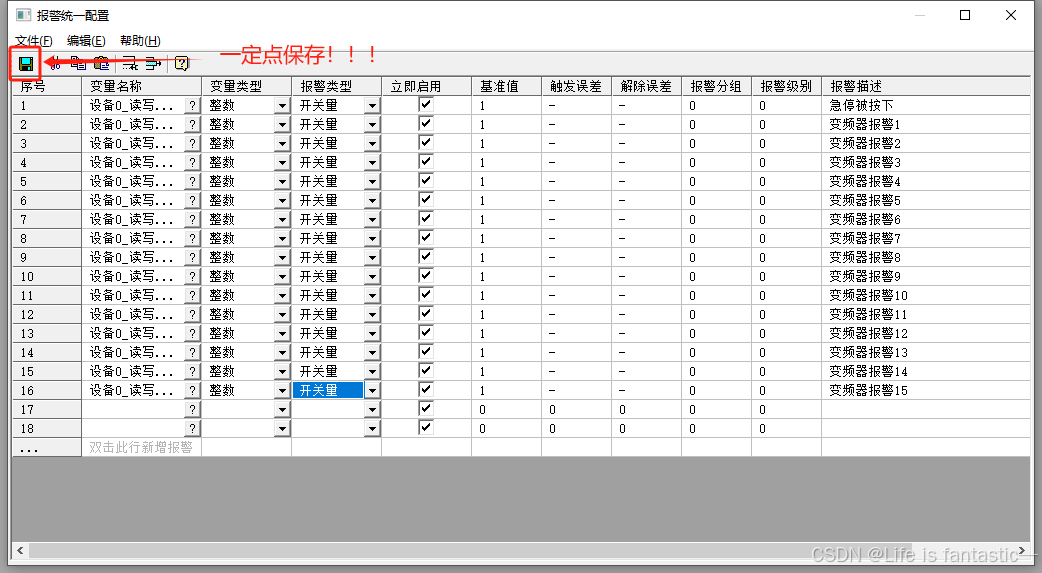

对应报警变量：

报警名称	VW0
急停被按下	V0.0
变频器报警1	V0.1
变频器报警2	V0.2
变频器报警3	V0.3
变频器报警4	V0.4
变频器报警5	V0.5
变频器报警6	V0.6
变频器报警7	V0.7
变频器报警8	V1.0
变频器报警9	V1.1
变频器报警10	V1.2
变频器报警11	V1.3
变频器报警12	V1.4
变频器报警13	V1.5
变频器报警14	V1.6
变频器报警15	V1.7

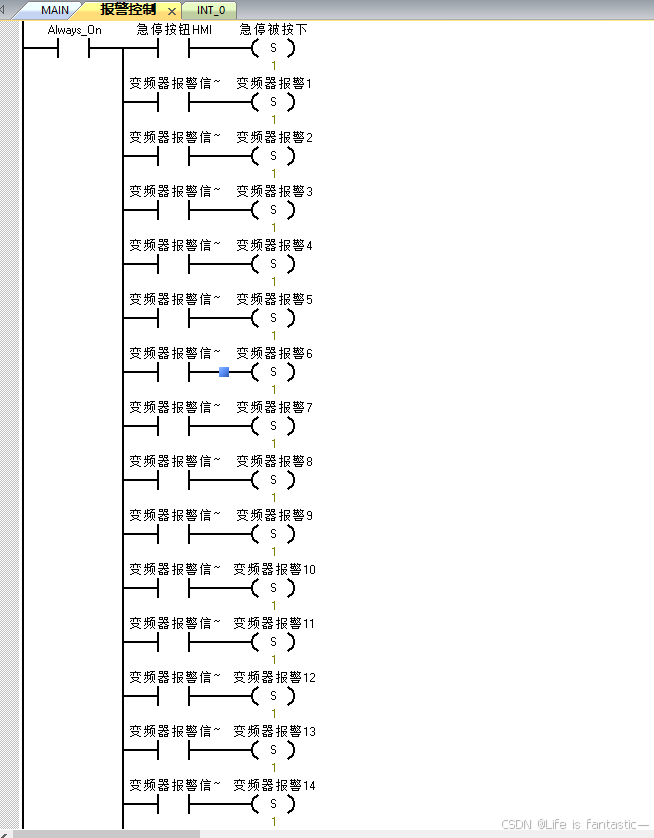

对应的程序：

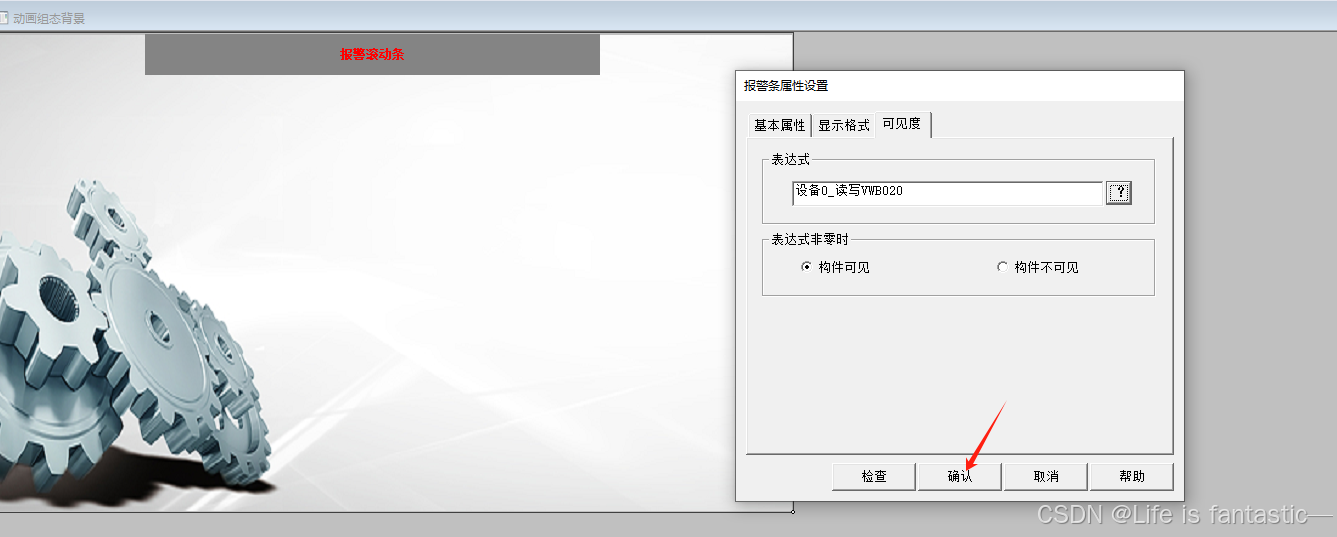

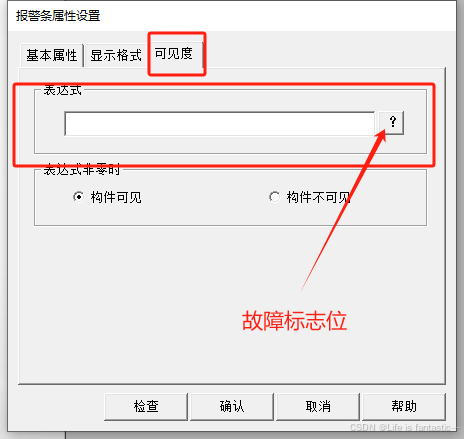

③制作背景（报警条 有报警时才会显示）

对应变量：

故障报警位

VW20

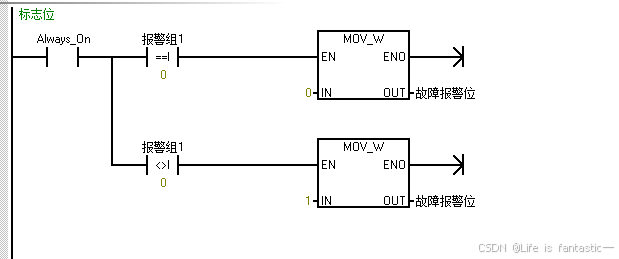

对应程序：
