交通灯的PLC控制设计

目 录
摘要………………………………………………………………………………… 1
关键字……………………………………………………………………………… 1
前言………………………………………………………………………………… 2
第一章 控制要求境 ……………………………………………………… 3
第二章 输入、输出点的分配和接线图 ……………………………… 8
第三章 梯形图与元件清单……………………………………………… 10

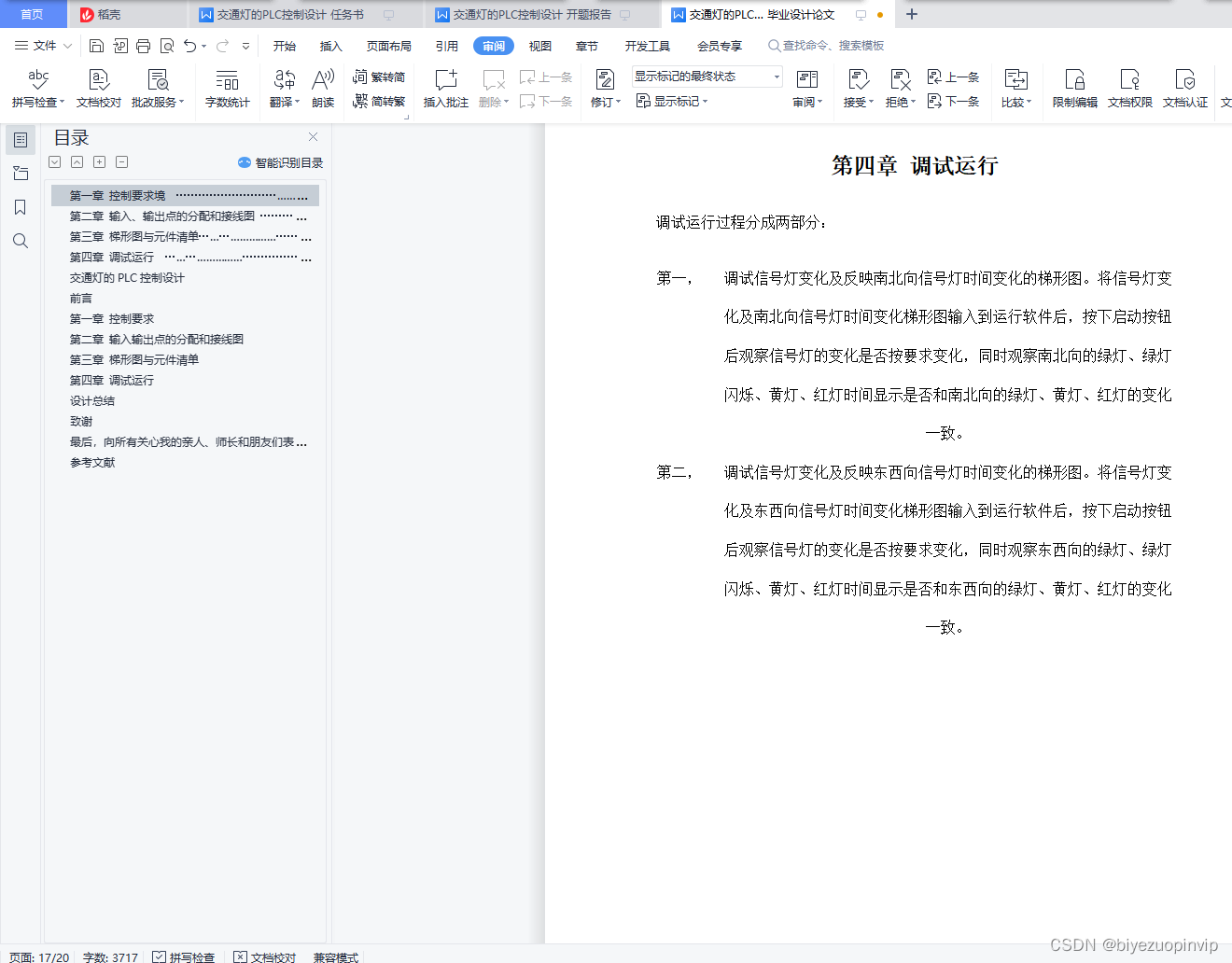

第四章 调试运行 ……………………………………………………… 15
设计总结 ………………………………………………………………… 16
致 谢 ……………………………………………………………………… 17
参考文献………………………………………………………… 18

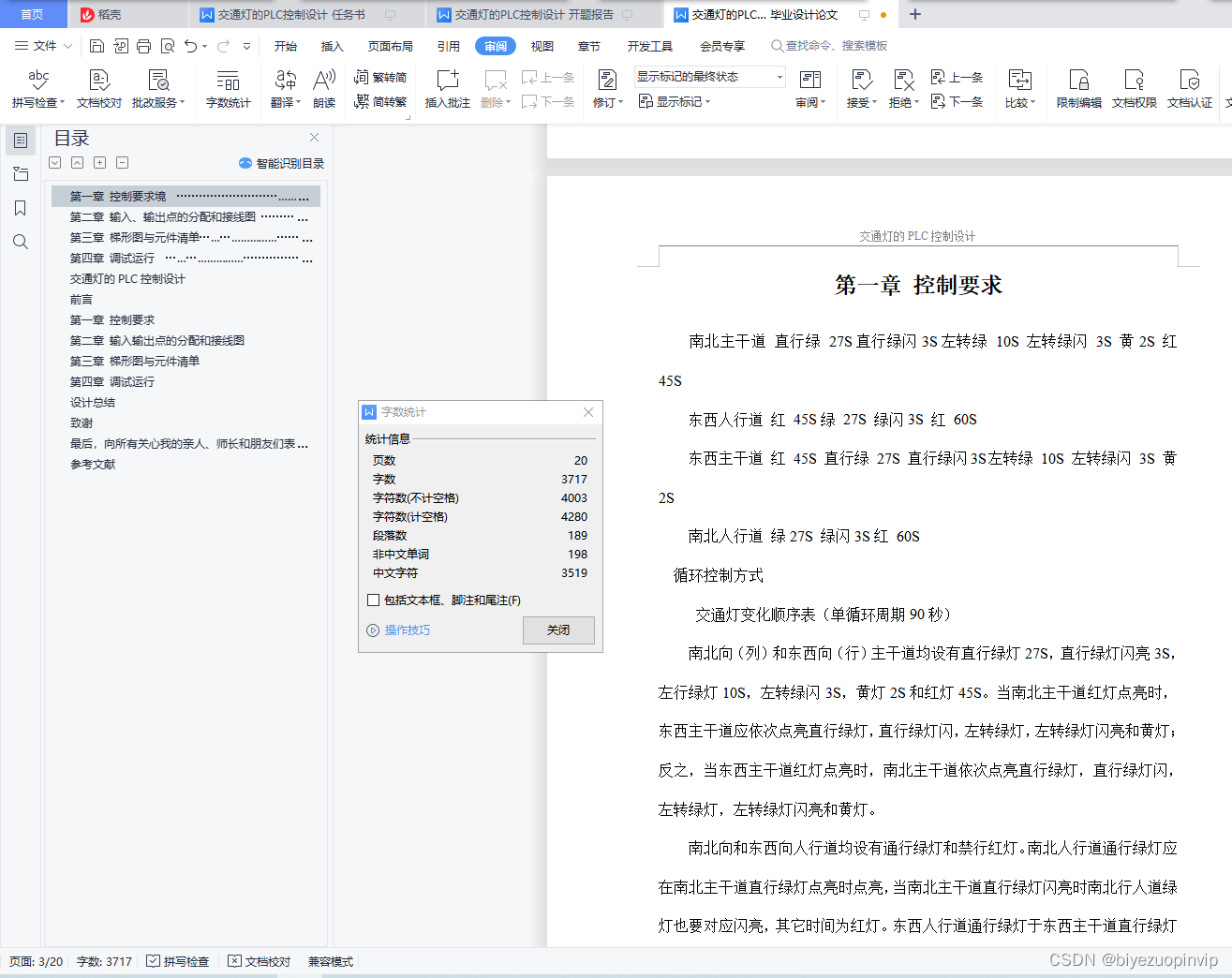

第一章 控制要求
　 南北主干道 直行绿 27S直行绿闪3S左转绿 10S 左转绿闪 3S 黄2S 红 45S
　 东西人行道 红 45S绿 27S 绿闪3S 红 60S
　 东西主干道 红 45S 直行绿 27S 直行绿闪3S左转绿 10S 左转绿闪 3S 黄2S
　 南北人行道 绿27S 绿闪3S红 60S
循环控制方式
　　 交通灯变化顺序表（单循环周期90秒）
　 南北向（列）和东西向（行）主干道均设有直行绿灯27S，直行绿灯闪亮3S，左行绿灯10S，左转绿闪3S，黄灯2S和红灯45S。当南北主干道红灯点亮时，东西主干道应依次点亮直行绿灯，直行绿灯闪，左转绿灯，左转绿灯闪亮和黄灯；反之，当东西主干道红灯点亮时，南北主干道依次点亮直行绿灯，直行绿灯闪，左转绿灯，左转绿灯闪亮和黄灯。
南北向和东西向人行道均设有通行绿灯和禁行红灯。南北人行道通行绿灯应在南北主干道直行绿灯点亮时点亮，本文转载自http://www.biyezuopin.vip/onews.asp?id=14446当南北主干道直行绿灯闪亮时南北行人道绿灯也要对应闪亮，其它时间为红灯。东西人行道通行绿灯于东西主干道直行绿灯点亮时点亮，当东西主干道直行绿灯闪亮是东西行人道绿灯也要对应闪亮，其它时间为红灯。
在PLC交通灯模拟模块中，主干道东西南北每面都有3个控制灯，分别为：
● 禁止通行灯 （亮时为红色）
● 准备禁止通行灯 （亮时为黄色）
● 直通灯 （亮时为绿色）
另外行人道东西南北每面都有2个控制灯,分别为：
● 禁止通行灯 （亮时为红色）
● 直通灯 （亮时为绿色）

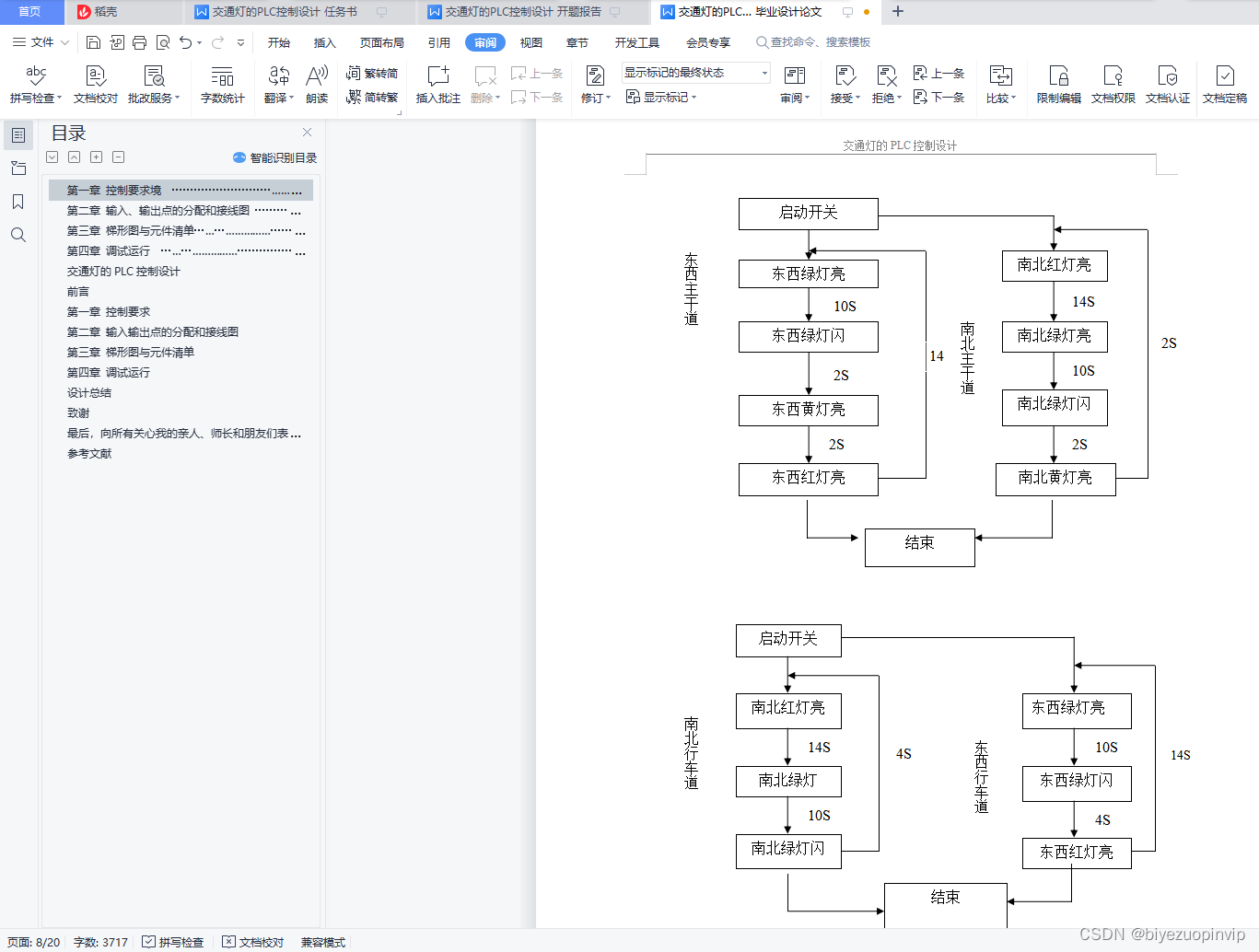

结合十字路口交通灯实际情况设计交通灯模拟控制系统如下：
当交通灯系统启动开关接通时，

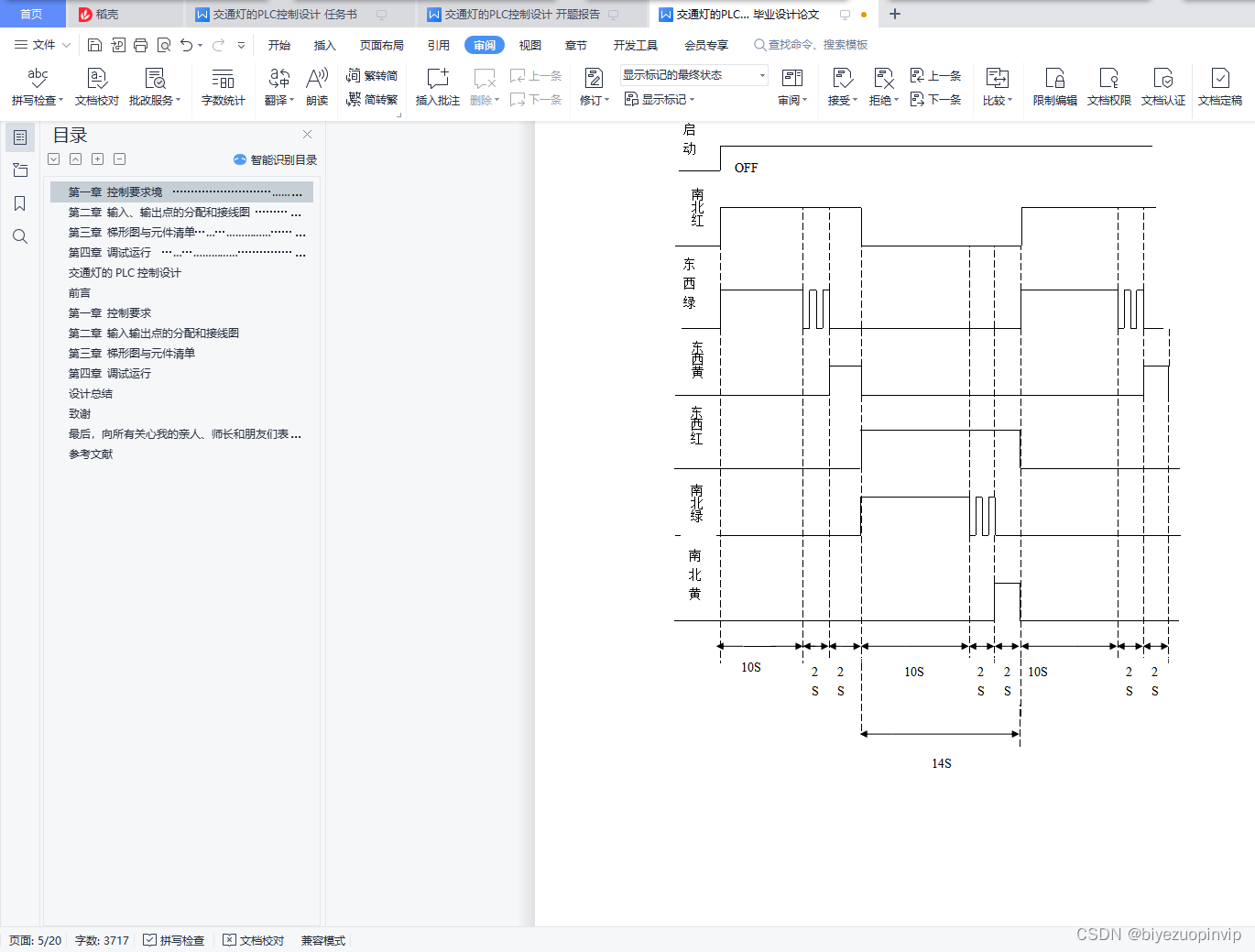

南北向（列）和东西向（行）主干道均设有绿灯 10S，绿灯闪亮2S（亮0.1 灭0.1）,黄灯2S和红灯14S。当南北主干道红灯点亮时，东西住干道应依次点亮绿灯，绿灯闪亮，黄灯，反之，当东西主干道红灯点亮时，南北主干道依次点亮绿灯，绿灯闪，黄灯。
南北向和东西向行人道均设为通行绿灯和禁行红灯。南北人行道通行绿灯应在南北主干道绿灯点亮时点亮，当南北主干道绿灯闪亮和黄灯点亮时南北行人道绿灯也要对应闪亮，其它时间为红灯。东西行人道通行绿灯于东西主干道绿灯点亮是点亮，当东西主干道绿灯闪亮和黄灯点亮时东西行人道绿灯也要对应闪亮，其它时间为红灯。
