家用谷物烘干机机械结构设计

目录

第1章 绪论 1
1.1 传统谷物烘干机概述 1
1.2 新型家用谷物烘干机研究 2
1.3 现有技术条件 2
1.4 产品现状 2
第2章 设计内容 3
2.1 设计任务 3
2.2 设计要求 3
2.3 设计方案的构想 3。
第3章 设计实现 。

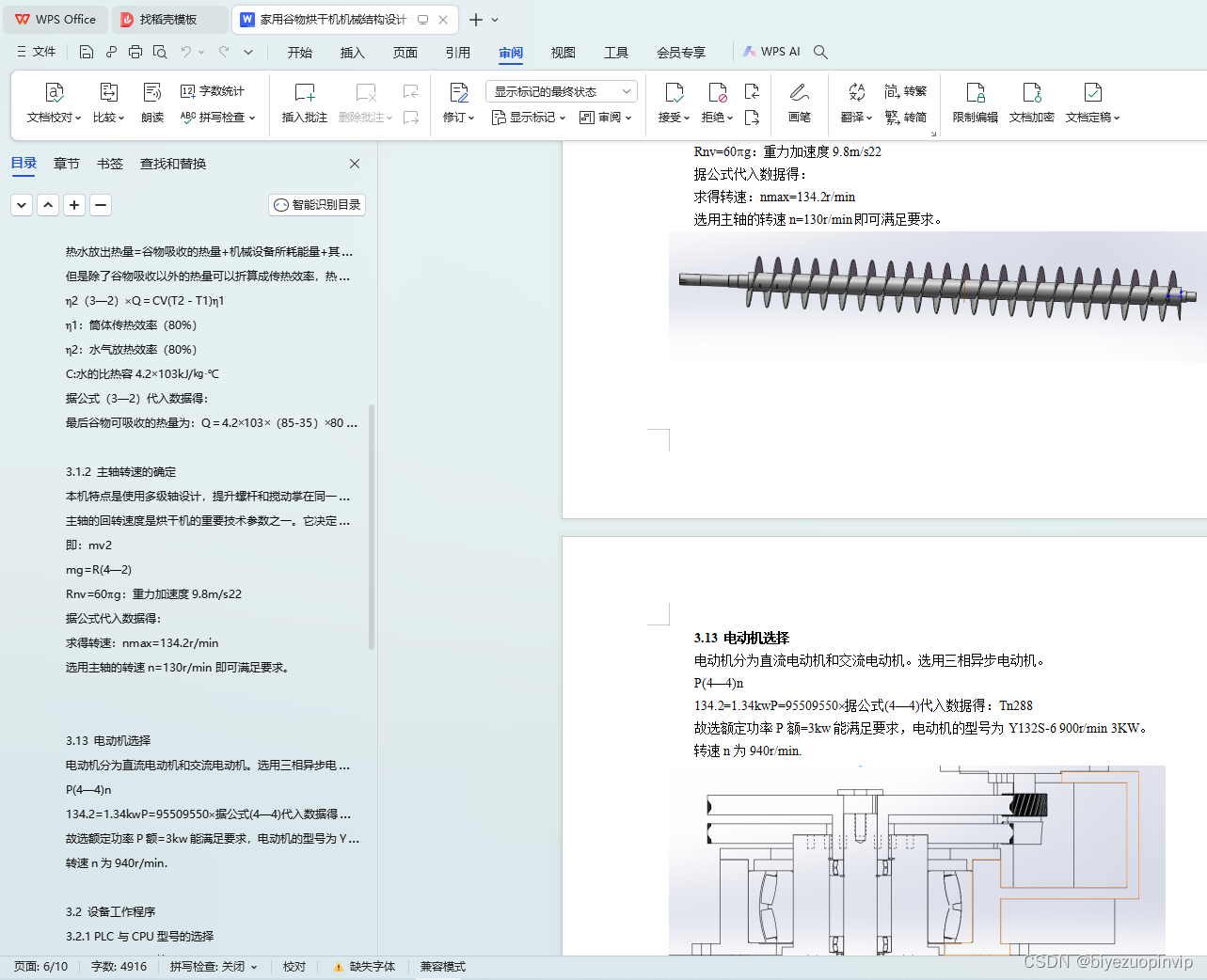

3.1 设备工况及要求 。
3.2 设备工作程序 。
3.3 控制与连续要求 。
参考文献 5
致 谢 。

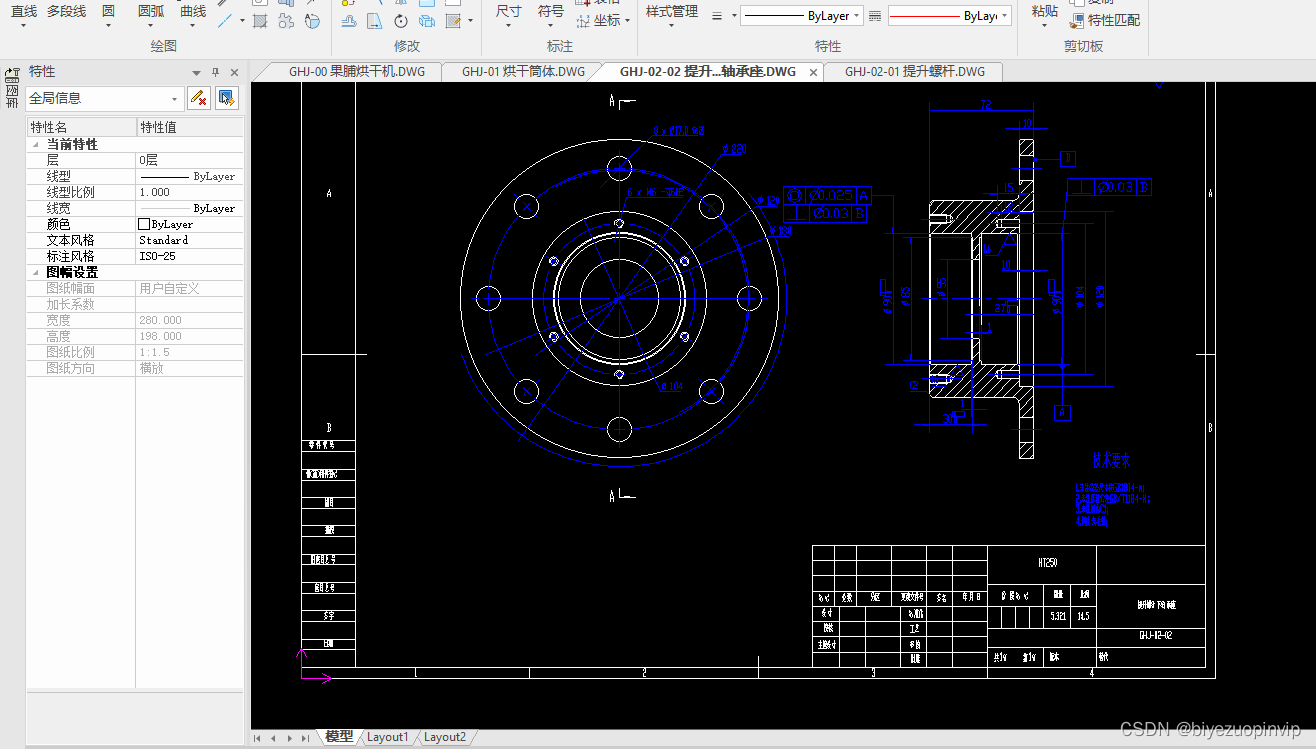

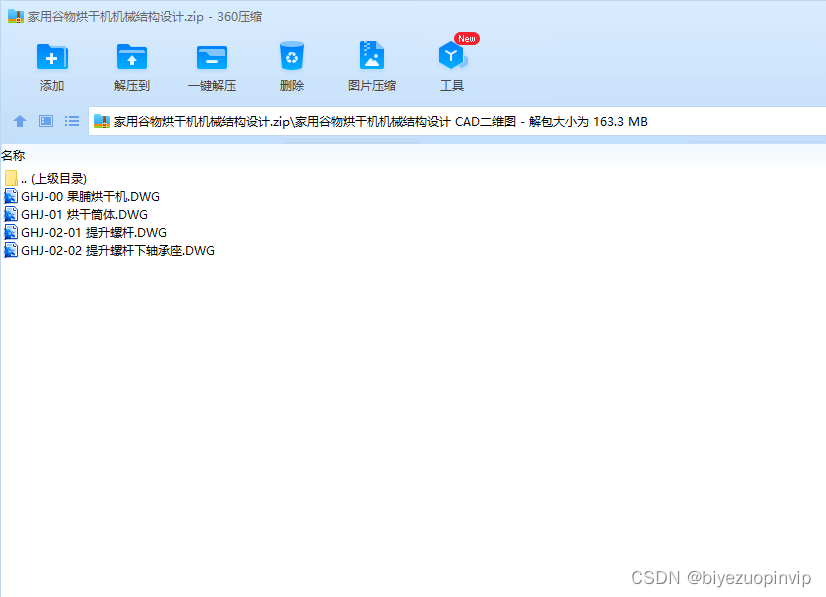

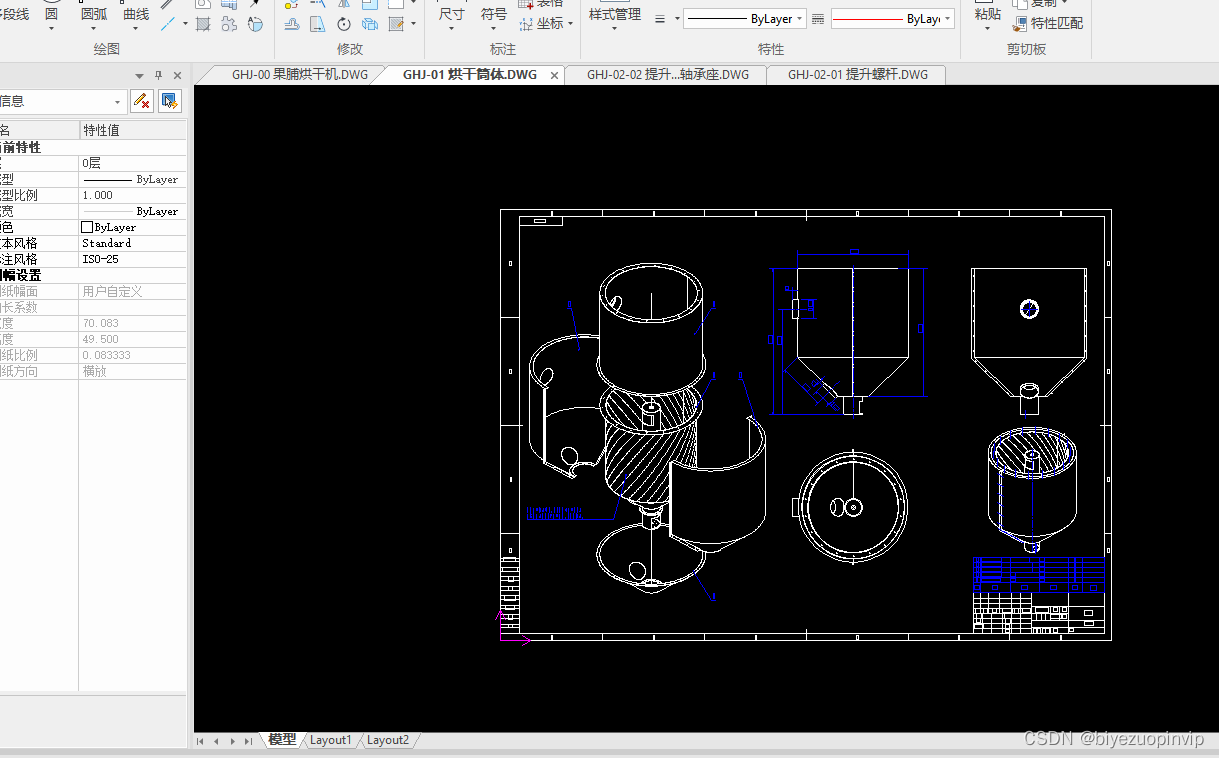

附录 图纸列表 。
2.1 设计任务
传统干燥机的热风是从桶体下部一侧进入，由于原料是静止的，所以热风较难穿透，使干燥机内部出现下部热上部温的现象，有时也因局部过热而出现原料烧结，造成堵塞，使热风更难进入其他区域，故无法达到预期的干燥效果。本机的设计为两级螺旋浆输送，第一级将原料送入桶内，第二级再将原料不听第提升到桶体上部以伞状飞抛散落，而热风则从桶体下部的中心向四周吹出，顺利地从移动原料的间隙中向上穿透，使原料在动态情况下得到充分加热。
本机具有多功能的特点：由于原料在桶内不停的翻滚，热风从筒壁微孔高压不停喷射输送，从而达到气流沸腾既均匀又干燥的统一效果，多组温控器分开控制，可选大流量和小流量等工作模式。

2.2 设计要求

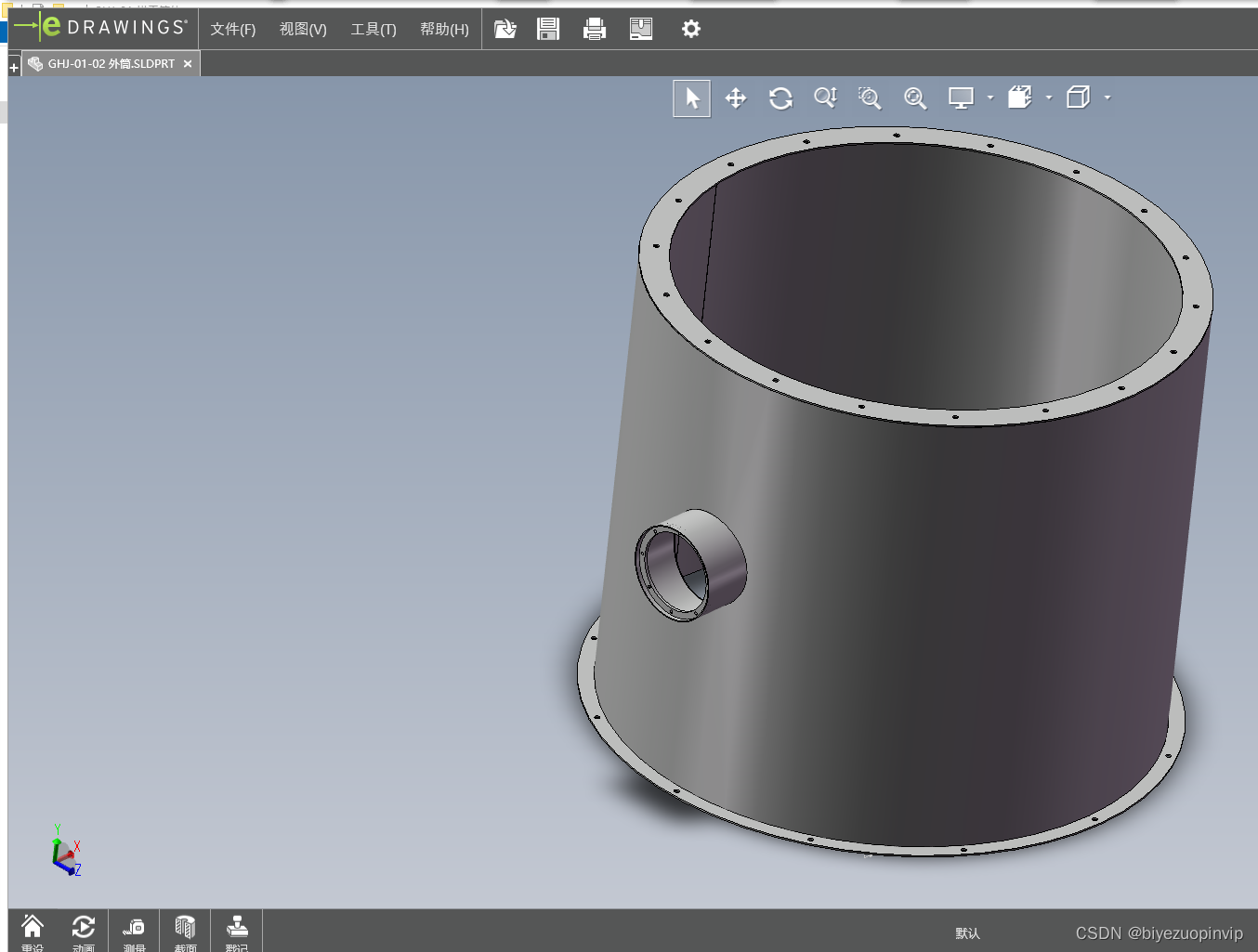

1．干燥桶体定制为双层（内层为不锈钢），中间夹隔热保温材料，因而达到保温节能的效果。内层桶体及螺旋桨、轴、筒、支架、落料斗、卸料口等均为不锈钢材料。
2．每5分钟上完一筒料，每10至15分钟完成一筒谷物干燥。
3．工作环境：室温，室内，室外。
4. 工作电压：三相380V 。

2.3 设计方案的构想

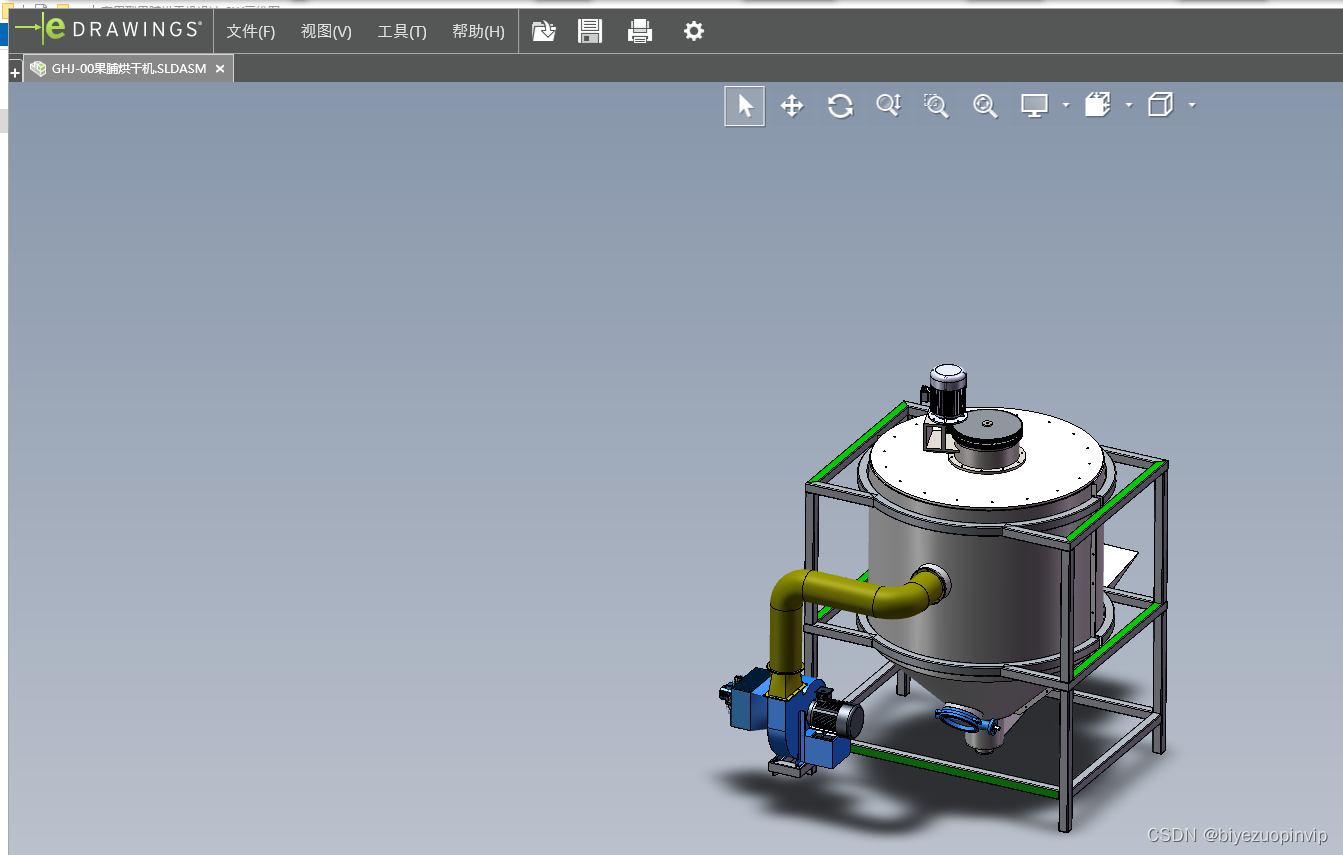

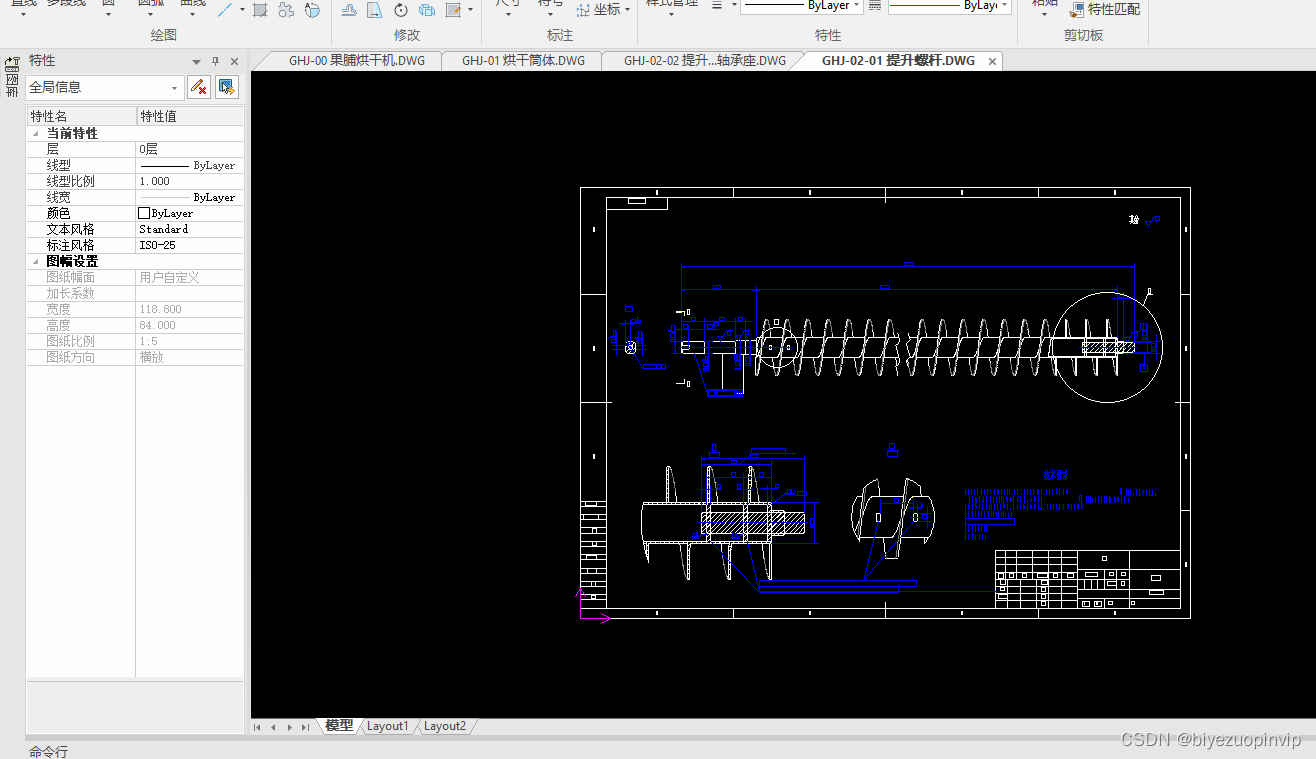

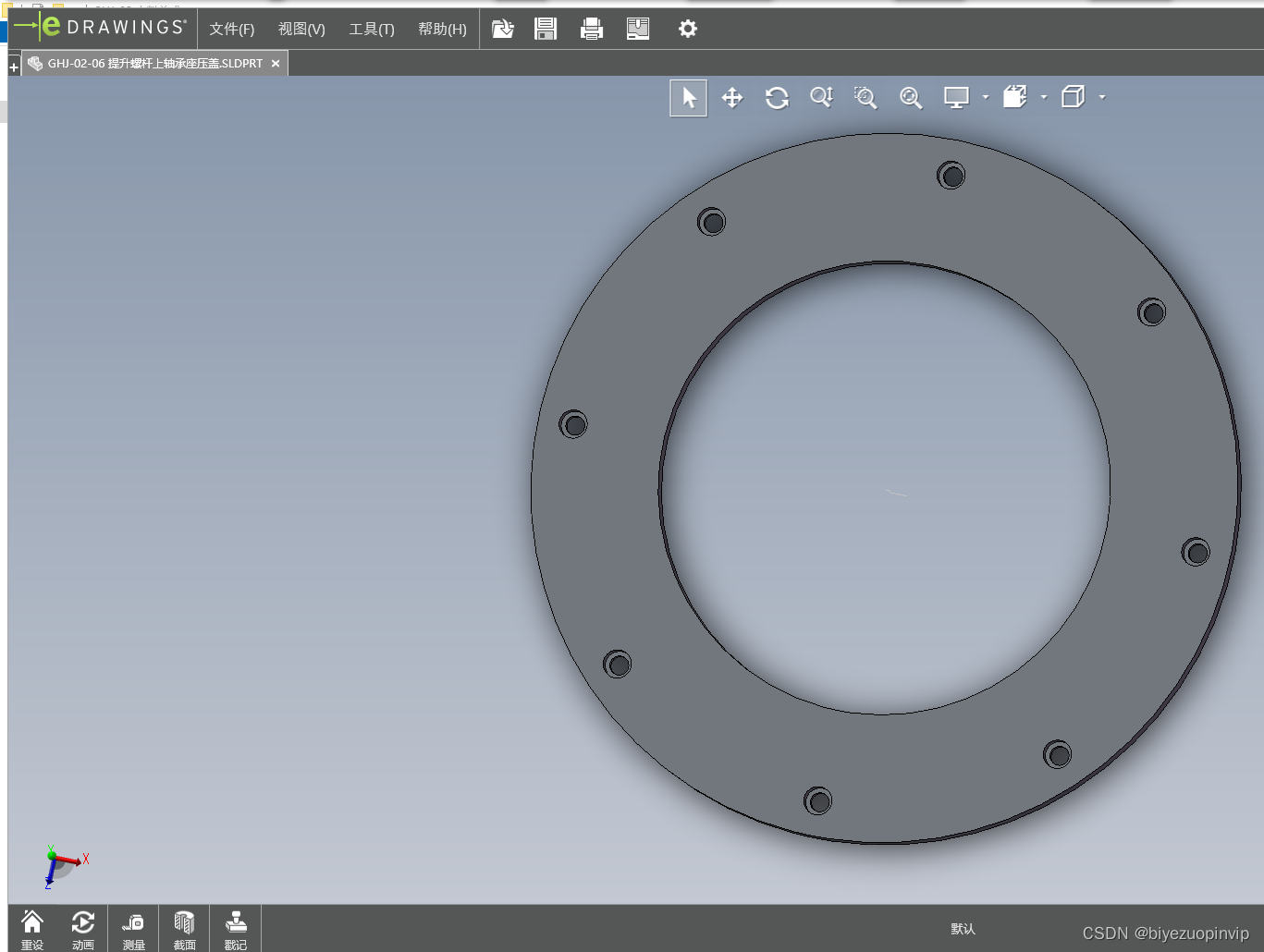

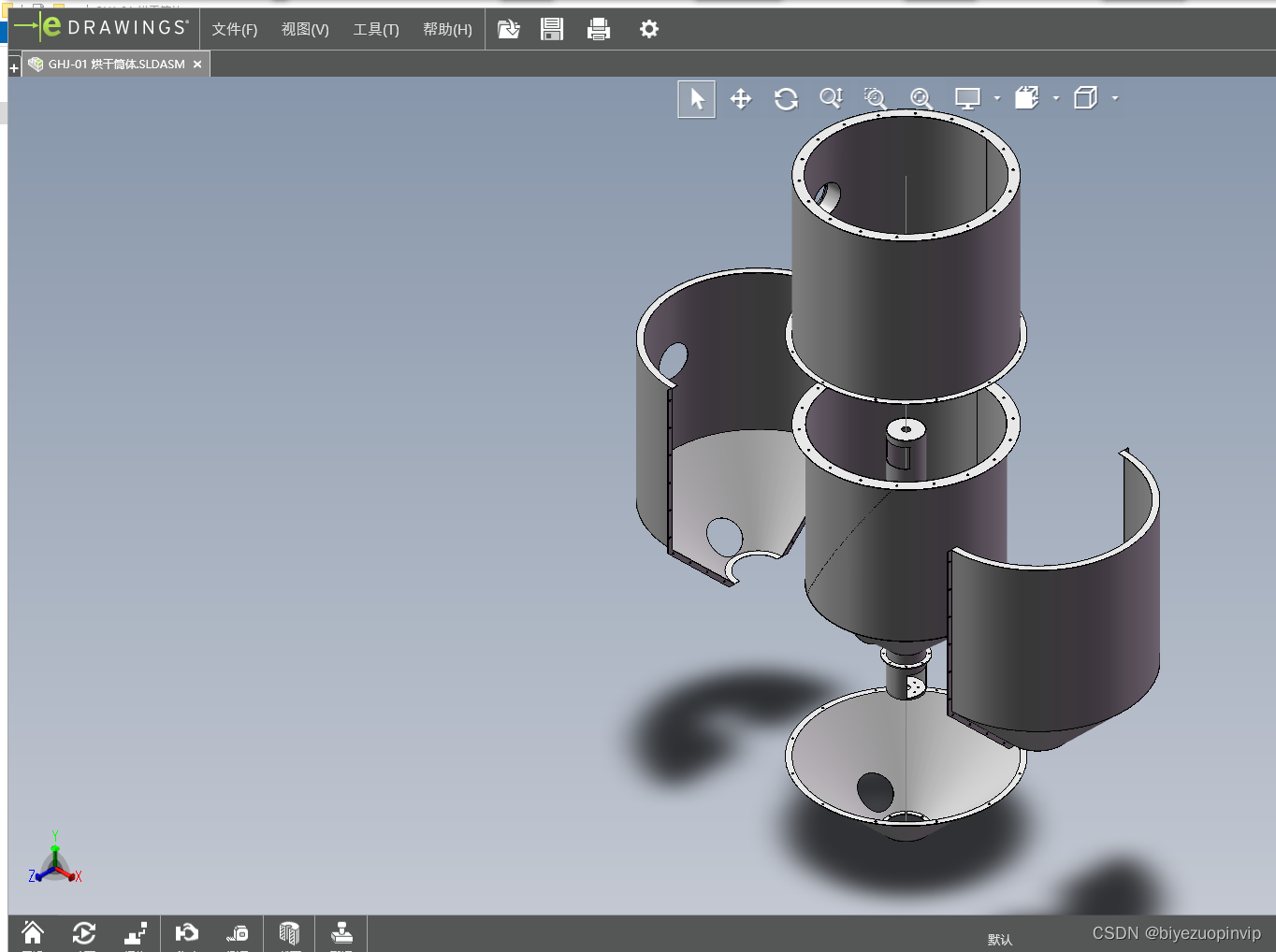

1．主机电动机带动提升螺杆上料，把谷物提升到2米高度，然后抛射到微孔缸体，同时在散落过程中，高温风流通过精密加工的螺旋微孔呈龙卷风状态在缸体对流，产生沸腾气流，谷物翻滚干燥，同时缸内带搅动机构，放置谷物落下后堆积造成干燥不均匀。
2．加热系统：多翼式离心风机提供送风稳定保证，外配备3P加热风机。
3．控制系统：欧姆龙PLC主控制配备温度湿度控制模块。
