铠装光缆机械式环切剥离装置方案设计

目 录
前言 1
第一章 绪 论 2
1.1铜加工利用行业而面临的问题 2
1.2铠装光缆提取铜金属的工艺技术 2
1.2.1国内工艺技术与设备 3
1.2.2国外工艺技术与设备 4
1.2.3技术经济指标对比 6
1.2.4结论与建议 8
第二章 方案的选择 9
2.1总体方案的确定 9
2.1.1铠装光缆铜塑分离设备 9
2.1.2铠装光缆资源优化技术评析 10
2.1.3关于分离铠装光缆的一些方法专利 10
2.1.4具体如何实现旧铠装光缆的重复利用 12

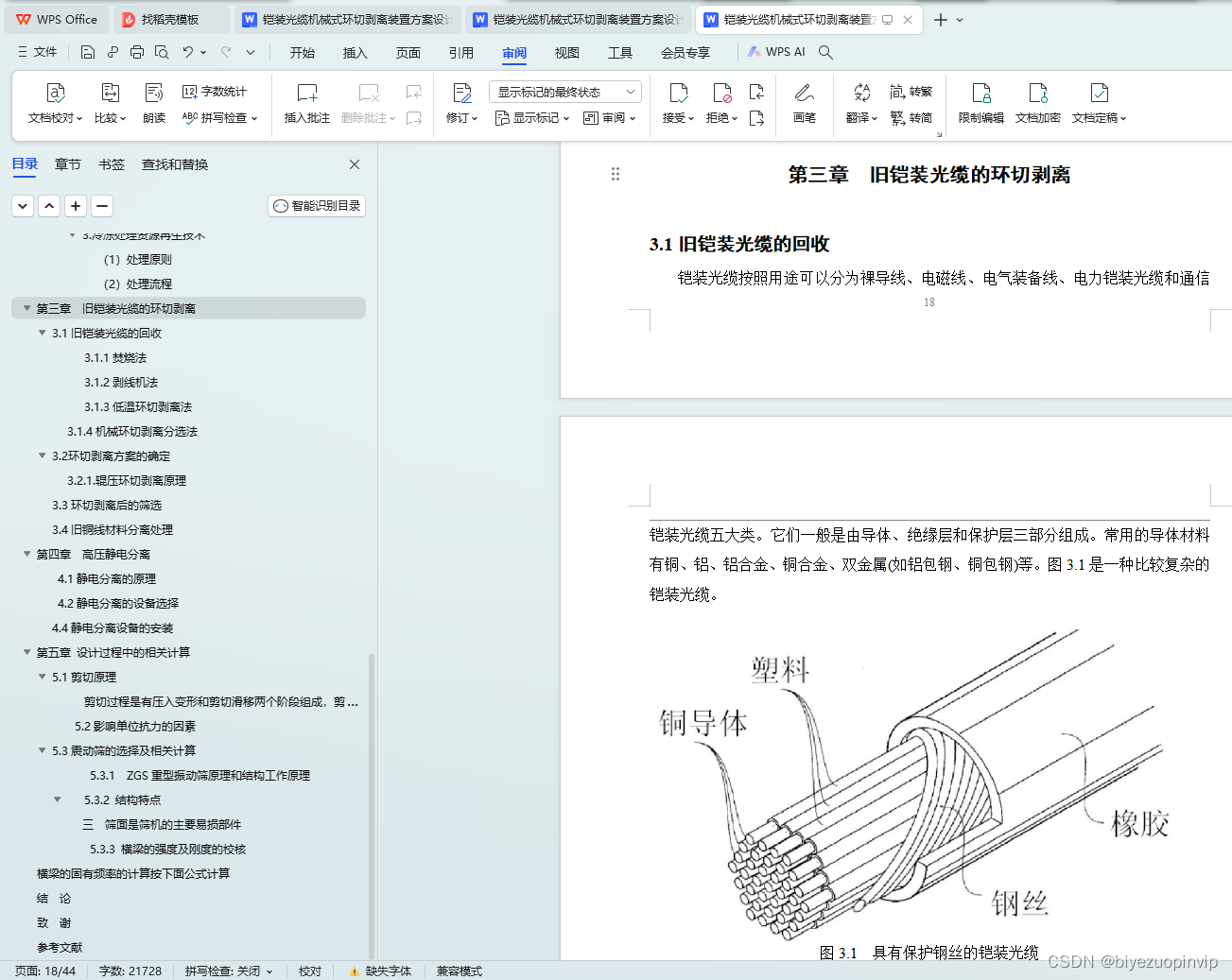

第三章 旧铠装光缆的环切剥离 15
3.1旧铠装光缆的回收 15
3.1.1焚烧法 15
3.1.2剥皮机法 16

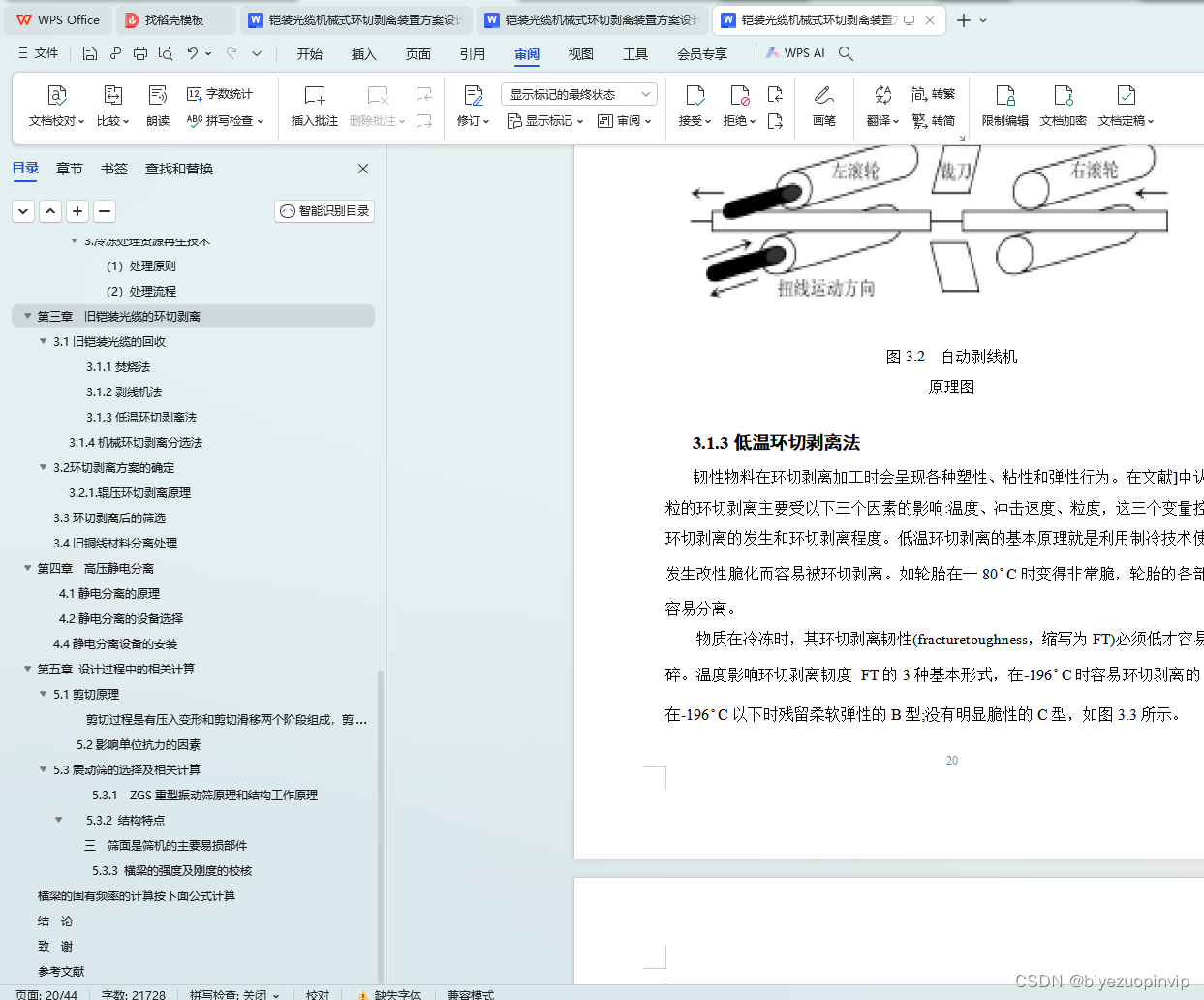

3.1.3低温环切剥离法 16
3.1.4机械环切剥离分选法 17
3.2环切剥离方案的确定 18
3.2.1辊压环切剥离原理 18
3.3环切剥离后的筛选 20
3.4旧铜线的材料分离处理 22
第四章 高压静电分离 27
4.1静电分离原理 27
4.2静电分离的设备选择 27
4.3高压静电分离设备主要技术参数 29

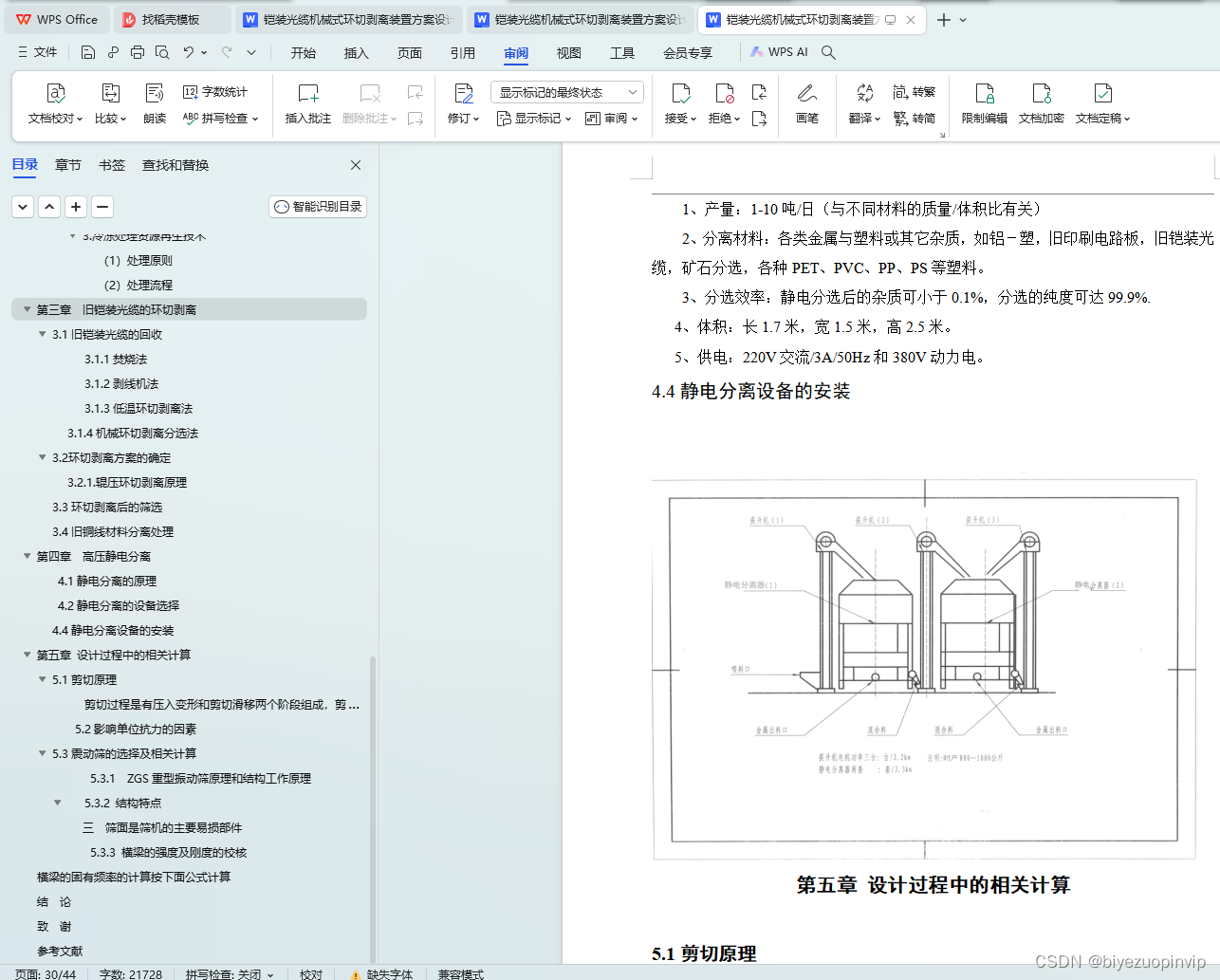

4.4静电分离设备的安装 29
第五章 设计过程中的相关计算 30

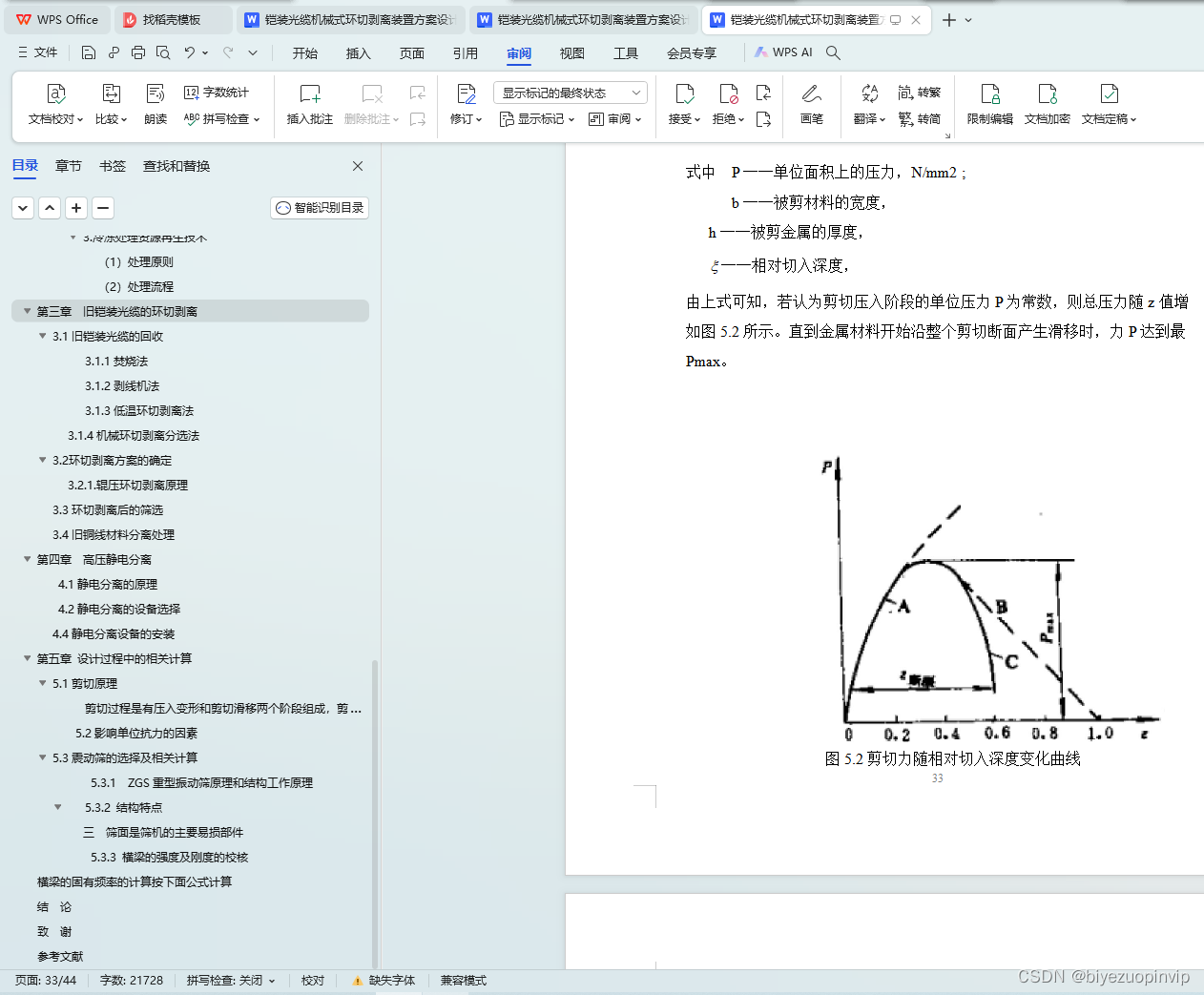

5.1剪切原理 30
5.2影响单位抗力的因素 34
5.3震动筛的选择及相关计算 34

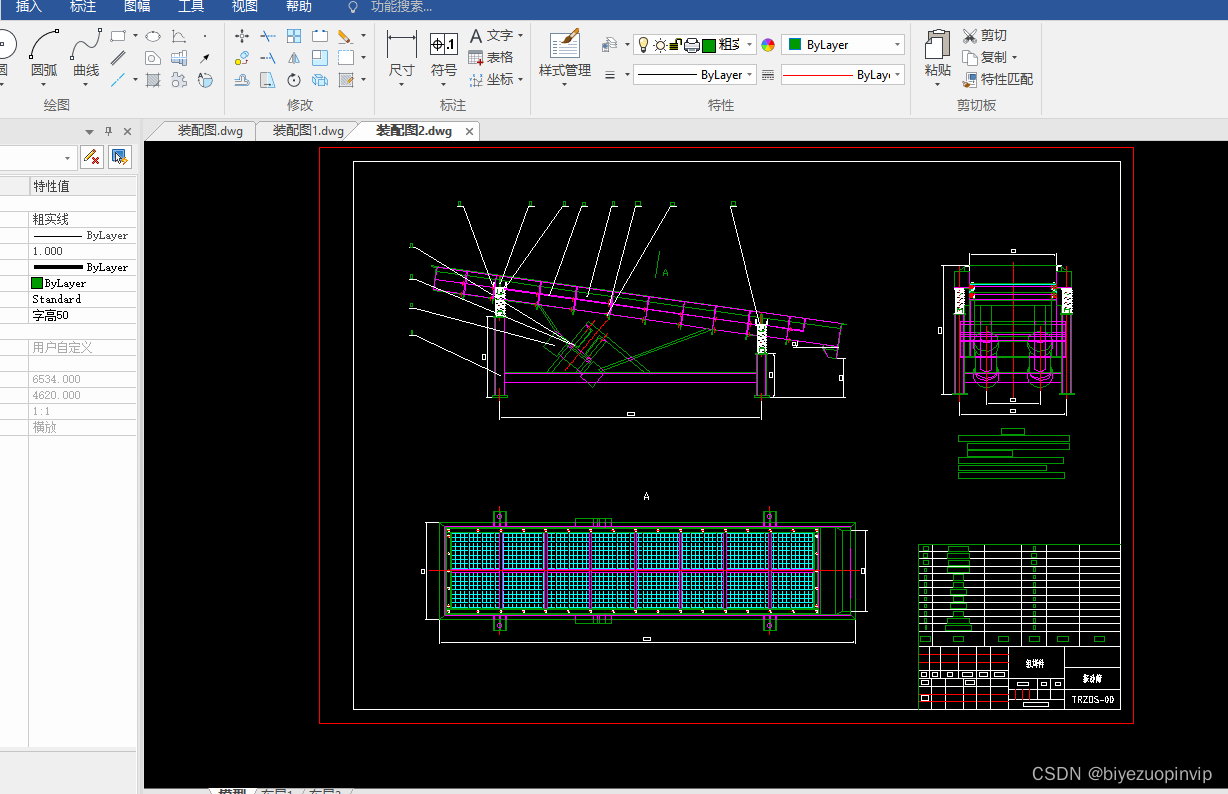

5.3.1ZGS重型振动筛原理和结构工作原理 35
5.3.2结构特点 35

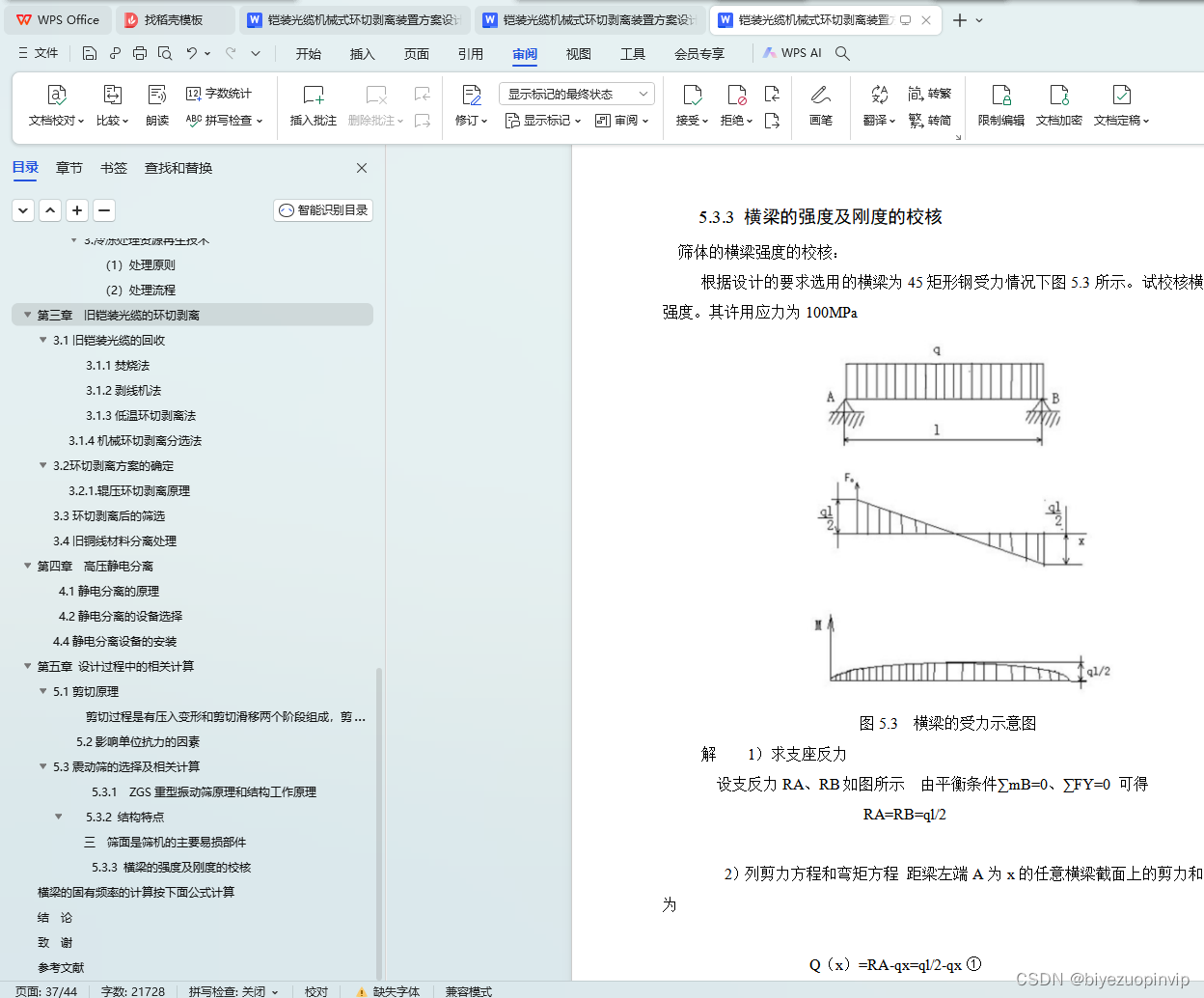

5.3.3横梁的强度及刚度的校核 36
结论 40
致谢 42
参考文献 44

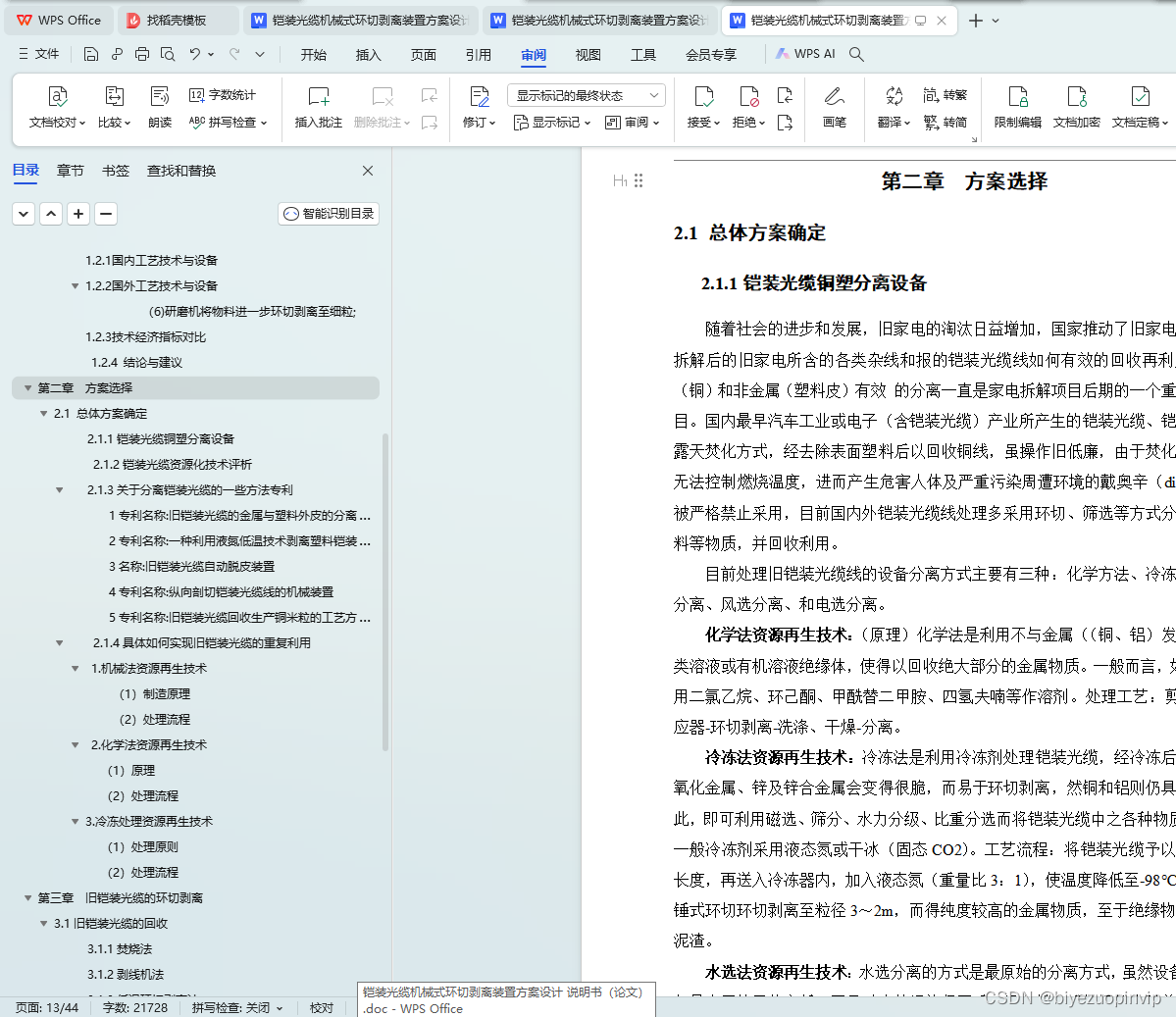

第二章 方案选择
2.1 总体方案确定
2.1.1铠装光缆铜塑分离设备
随着社会的进步和发展，旧家电的淘汰日益增加，国家推动了旧家电拆解项目，拆解后的旧家电所含的各类杂线和报的铠装光缆线如何有效的回收再利用，将金属（铜）和非金属（塑料皮）有效 的分离一直是家电拆解项目后期的一个重中之重的项目。国内最早汽车工业或电子（含铠装光缆）产业所产生的铠装光缆、铠装光缆，系露天焚化方式，经去除表面塑料后以回收铜线，虽操作旧低廉，由于焚化过程中往往无法控制燃烧温度，进而产生危害人体及严重污染周遭环境的戴奥辛（dioxin）,因而被严格禁止采用，目前国内外铠装光缆线处理多采用环切、筛选等方式分选出铜及塑料等物质，并回收利用。
目前处理旧铠装光缆线的设备分离方式主要有三种：化学方法、冷冻方法、水选分离、风选分离、和电选分离。
化学法资源再生技术：（原理）化学法是利用不与金属（（铜、铝）发生反映的盐类溶液或有机溶液绝缘体，使得以回收绝大部分的金属物质。一般而言，如PVC可采用二氯乙烷、环己酮、甲酰替二甲胺、四氢夫喃等作溶剂。处理工艺：剪切-筛选-反应器-环切剥离-洗涤、干燥-分离。
冷冻法资源再生技术：冷冻法是利用冷冻剂处理铠装光缆，经冷冻后之绝缘物、氧化金属、锌及锌合金属会变得很脆，而易于环切剥离，然铜和铝则仍具有塑性，如此，即可利用磁选、筛分、水力分级、比重分选而将铠装光缆中之各种物质区分出来。一般冷冻剂采用液态氮或干冰（固态CO2）。工艺流程：将铠装光缆予以剪切适当的长度，再送入冷冻器内，加入液态氮（重量比3：1），使温度降低至-98℃，然后送入锤式环切环切剥离至粒径3～2m，而得纯度较高的金属物质，至于绝缘物则变为弃的泥渣。
水选法资源再生技术：水选分离的方式是最原始的分离方式，虽然设备价格低廉，但是金属的回收率低，而且对水的污染很严重，设备粉碎后的铜粉会随着水而流失，无法保证金属的回收率。
风选法资源再生技术：风选分离铠装光缆线，主要采用物料比重不同，调节风机的风量来分离的，比水选设备要环保的多，但是由于风量的大小需根据物料的不同调节，而难以保证金属的回收率。电选型铠装光缆线铜塑分离设备，采用高压静电分离器进行物理分离，无需水和任何化学药剂，而且金属的回收率和纯度都高达99%以上，即环保而且还能保证金属的回收率和纯度，而且分离后的塑料里没有一点铜，可直接卖掉，给公司带来客观的经济效益。
