目录
1 绪论 1
1.1 开发松土机的目的和意义 1
1.2 国内外研究现状与发展趋势 1
2 方案设计 2
2.1 技术要求 2
2.2 结构方案设计 2
2.3 传动方案设计 3
3 松土机工作参数的设计 3
3.1 刀轴转速的确定 3
3.2 耕幅的确定 3
3.3 参数校核 4
3.4 旋耕刀的配置与排列 4
4 传动设计 5
4.1 减速器的设计 5
4.2 传动轴的设计 8
4.3 传动轴两端链接的设计 9
4.3.1 传动轴与蜗杆连接部分的设计 9
4.3.2传动轴与离合器连接部分的设计 10
5 离合器的设计 10
5.1 离合器类型的选择 10
5.2 离合器的结构设计见图纸 10
5.3 离合器中螺旋压缩弹簧的设计 10
5.4 螺栓的选取 12
6 减速器的设计 12
6.1 减速器的结构设计见图纸 12
6.2 刀轴的设计 12
6.3 减速器中蜗杆两端轴承的选用与校核 13
6.4 减速器蜗轮两端轴承的设计与校核 15
参考文献 17
致谢 18
1.2.3 发展趋势和方向
(1) 向一机多用型方向发展
机器一次下地完成多项作业或者一种机器通过置换结构能分别完成多种不同的功能,满足不同的耕作需求,大大减少农机投入,提高生产效率,降低作业成本。
(2) 向大幅宽、可折叠方向发展
研制为大功率拖拉机配套的大幅宽多功能整地机已成为今后农业的发展方向,增大作业幅宽和耕深,充分提高机具的作业效率。采用机架折叠式使得机器入库时缩小幅宽,达到宽幅作业低幅运输的结果。
(3) 向低功率消耗性、高效节能型方向发展
降低机具功耗的研究是现在各项研究的重点,合理恰当利用和分配能源和资源,提高工艺水平和制造质量,提高机器的质量和使用寿命,实施可持续发展战略,建设节约型社会。
(4) 向操作简单、自动化、智能化方向发展
易于操作、易于拆装、让人们更加容易上手和操作。将电子技术、控制技术等广泛合理地引用在多功能整地机上,减轻劳动强度
(5) 整机和工作部件多系列化、多品种化方向发展:
让各种耕整农业机械能适合配套不通动力、耕深、耕幅,形成系列化和一定程度上的标准化,让用户根据自己的需要方便选用。
2 方案设计
2.1 技术要求
由于人工的进行家用耕作劳动强度大、效率低,既费时又费力,因此本方案需设计一种松土机械,使其能够广泛适用于果园、苗圃、茶园、塑料大棚等家用土壤条件下进行耕作。为了便于推广,该机械还需具有价格经济,重量轻,结构简单紧凑,操作方便,易于维修,油耗低,生产效率高等特点。
2.2 结构方案设计

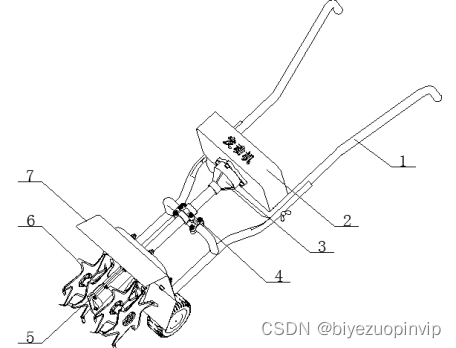

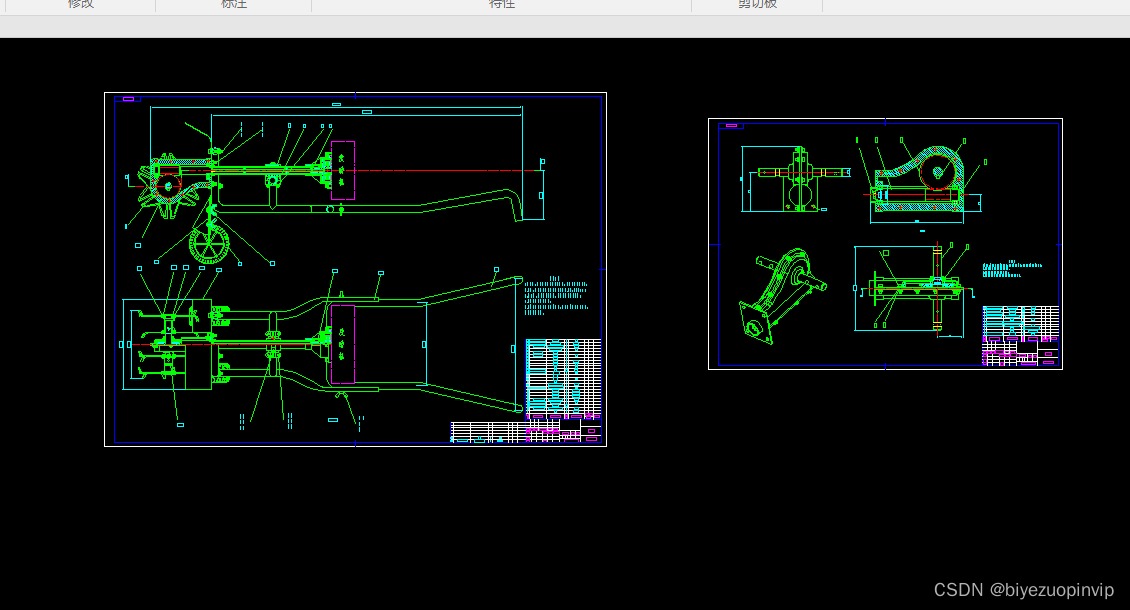

图2-1 整机结构方案图
1.支架 2.发动机 3.离合器 4.支撑块 5.减速器 6.刀盘 7.挡土罩
