温室大棚自动卷帘机的设计（机械设计论文）

目 录

1 绪论 1
1.1研究意义 1
1.2发展现状 1

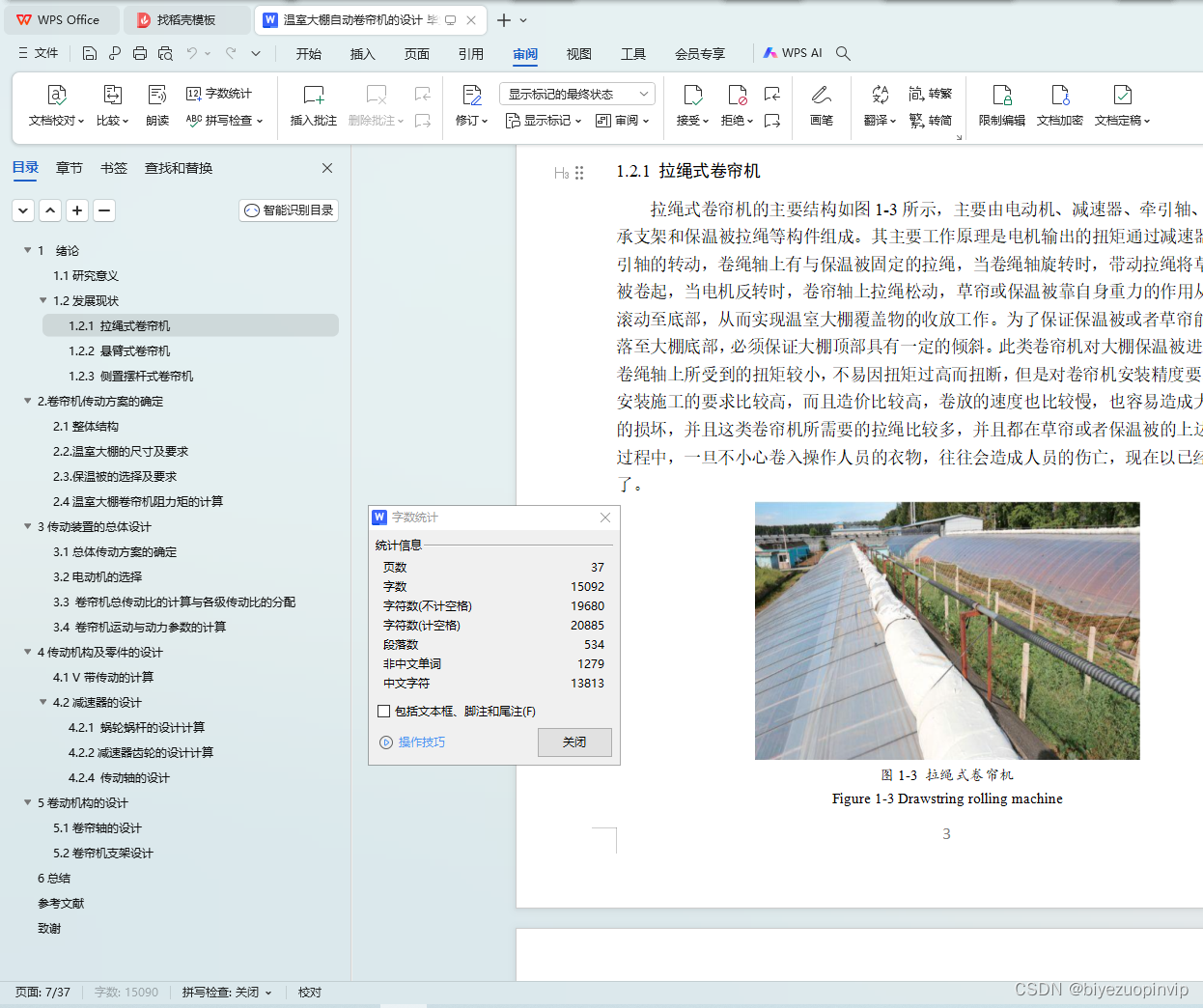

1.2.1 拉绳式卷帘机 3
1.2.2 悬臂式卷帘机 4
1.2.3 侧置摆杆式卷帘机 4
2.卷帘机传动方案的确定 6
2.1整体结构 6
2.2.温室大棚的尺寸及要求 6
2.3.保温被的选择及要求 6

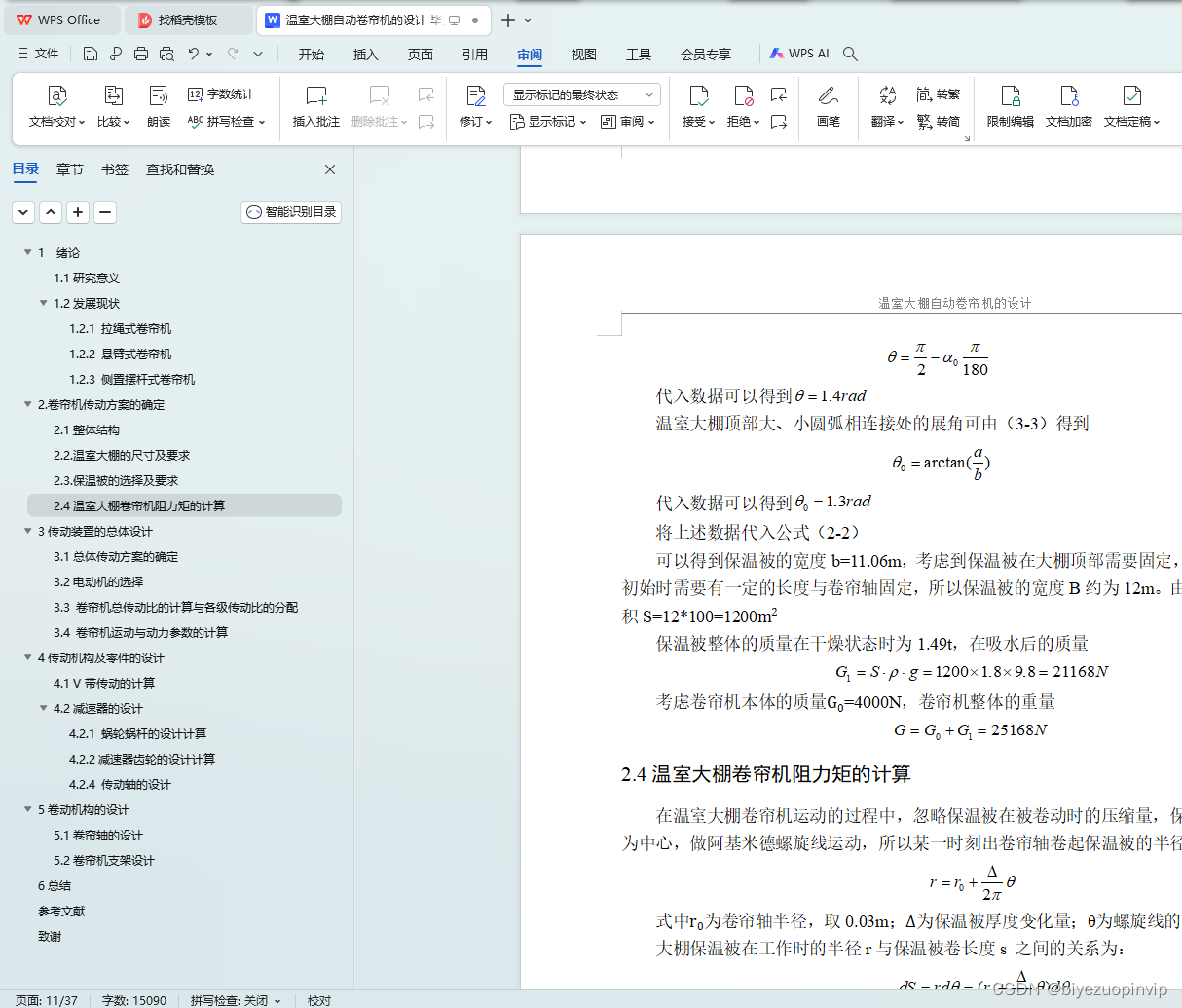

2.4温室大棚卷帘机阻力矩的计算 7
3传动装置的总体设计 9

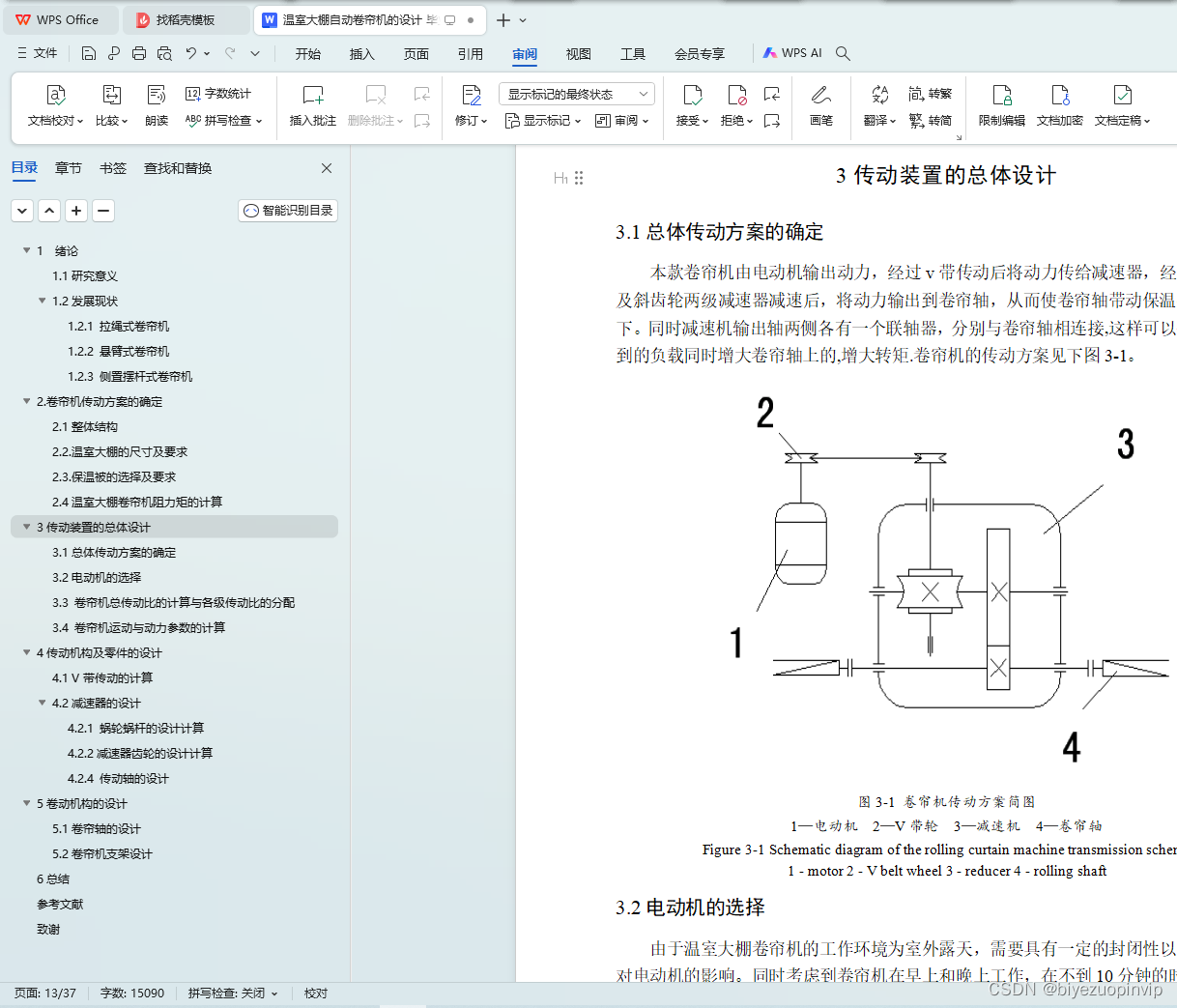

3.1总体传动方案的确定 9

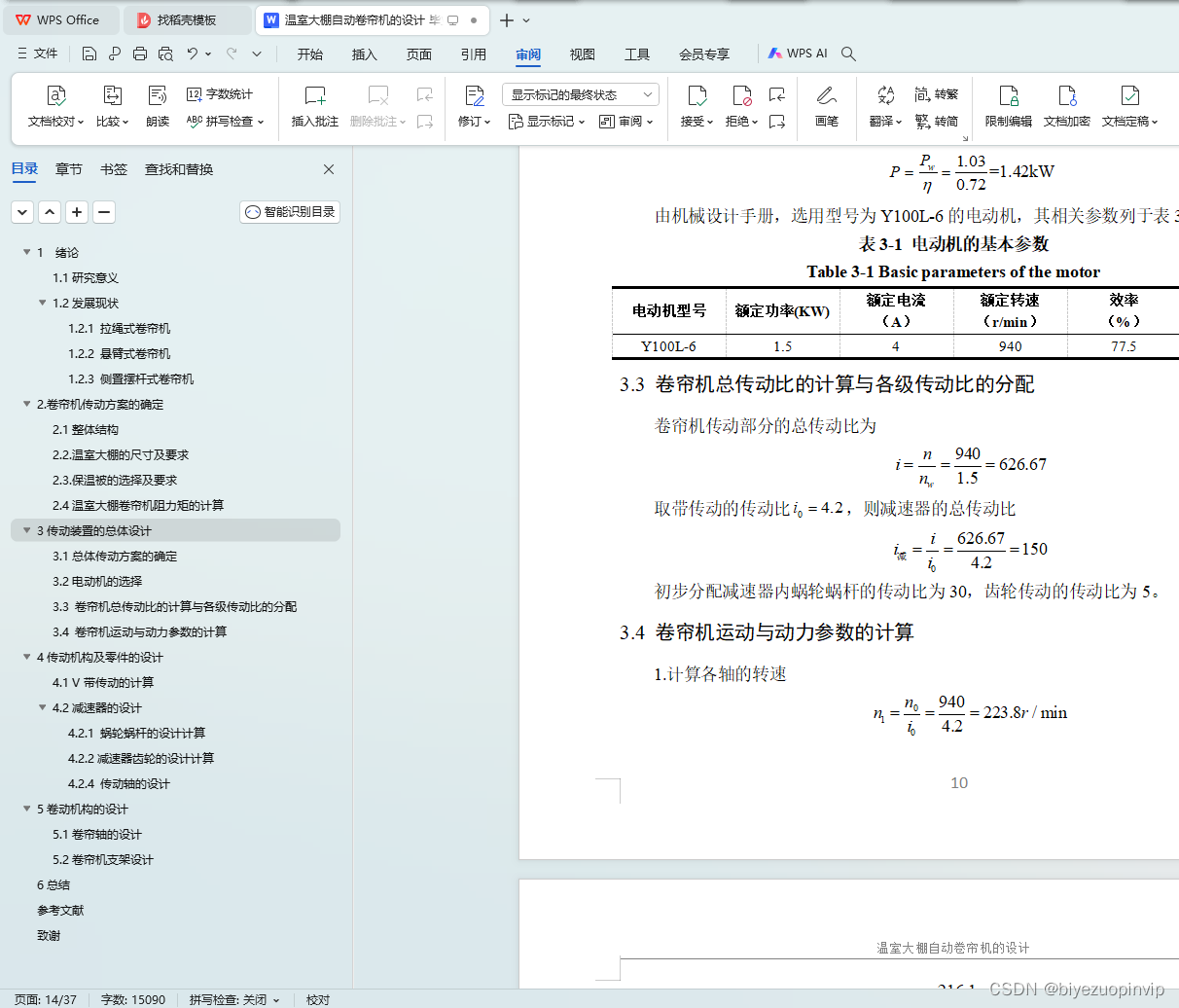

3.2电动机的选择 9
3.3 卷帘机总传动比的计算与各级传动比的分配 10
3.4 卷帘机运动与动力参数的计算 10
4传动机构及零件的设计 12

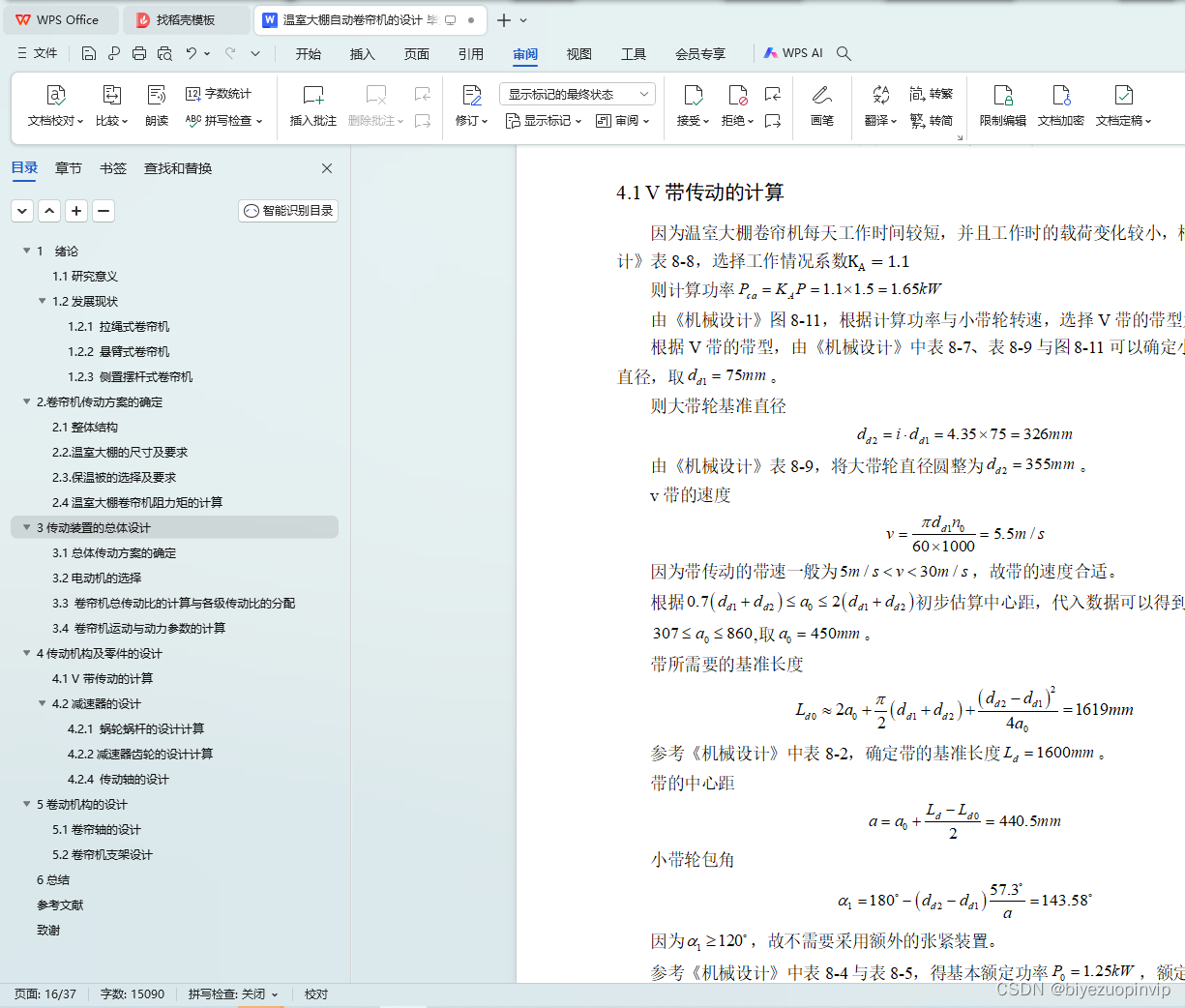

4.1 V带传动的计算 12
4.2减速器的设计 13

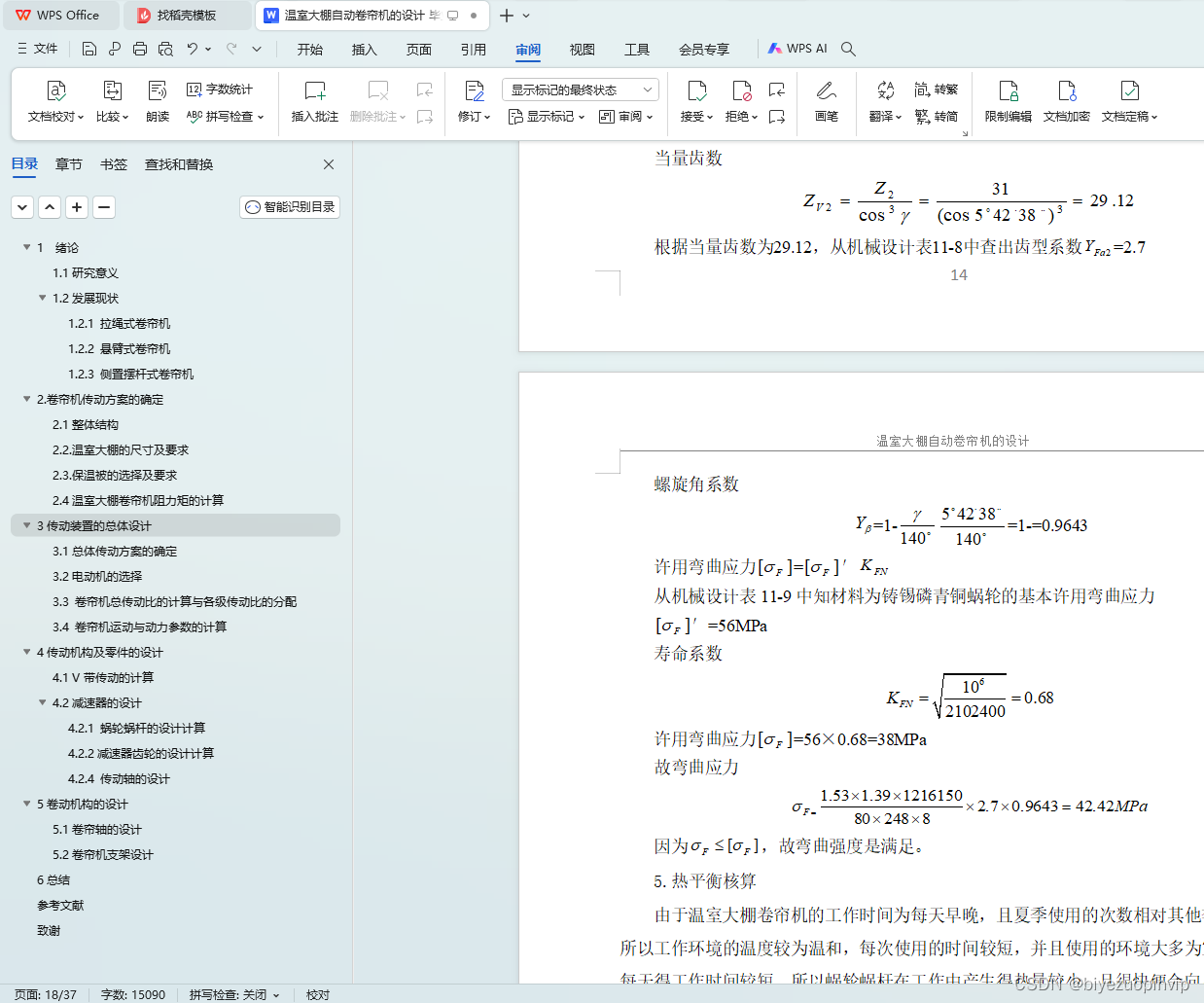

4.2.1 蜗轮蜗杆的设计计算 13
4.2.2减速器齿轮的设计计算 15
4.2.4 传动轴的设计 19
5卷动机构的设计 28

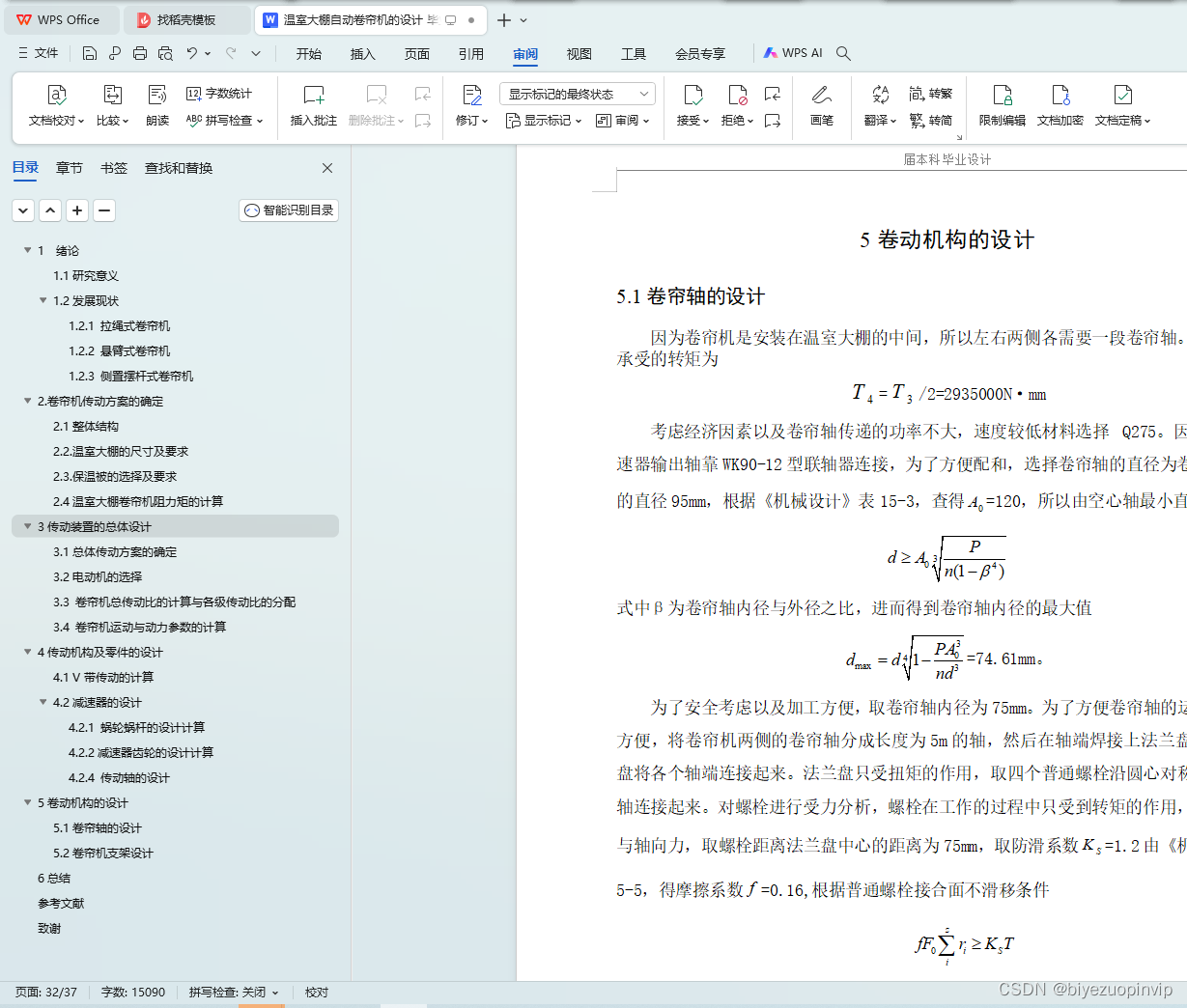

5.1卷帘轴的设计 28
5.2卷帘机支架设计 29
6总结 30
参考文献 32
致谢 33
2.卷帘机传动方案的确定
2.1整体结构
在温室大棚中间的上部固定一段横跨大棚的导轨，将卷帘机的主体与支架一端连在一起，在支架的另一端安装上滚轮，再将滚轮与导轨相连接，通过滚轮在导轨上的滚动来保证卷帘机在卷动保温被时的稳定性。
由电动机与减速器通过固定支架连接起来，组成卷帘机的主体，减速器内部由蜗杆传动与斜齿轮传动组成，在大齿轮所在的输出轴两端通过联轴器与两侧的卷帘轴相连接。最后通过减速器将电动机输出的扭矩传递到卷帘轴上，对保温被或者草帘进行卷放，并且通过控制电动机的正反转来实现卷帘机对保温被的收起与放下。
2.2.温室大棚的尺寸及要求
由于地域情况的不同，我国的温室大棚有着多种多样的结构，我国北方最常见的温室大棚结构如图1-1所示，主要由位于北侧以及东西两侧的保温墙与前透明塑料薄膜及保温被组成。
将温室大棚的顶部看作为由两段圆弧组合而形成的一部分椭圆，并且在温室大棚的后墙与大棚钢架处应有一定的角度来保证保温被可以顺利被放下。
本课题针对此一种常见温室大棚设计一款卷帘机，对大棚的尺寸要求为：后墙的高度为=4.5m;宽度B=9m；长度L=100m；顶部角度。查阅相关资料，得到该尺寸的温室大棚的结构尺寸中大棚顶部小圆弧的半径;大棚顶部大圆弧的半径;椭圆长半轴a=20m;椭圆短半轴b=5.4m.
2.3.保温被的选择及要求
目前市面上有多种材质的保温被，其中无胶棉与太空棉虽价格较高，但重量轻、保温性能好、吸水率低、使用寿命长，总体性价比最好。选用由两层黑色PE编织布与无胶棉组合而成的三层结构的保温被，其每平方米重量约为1243克，其吸水率为44.63%，吸水后的重量为每平米米1797.75克，取吸水后的重量为每平方米1800克，且此类型的保温被厚度为0.05m。
