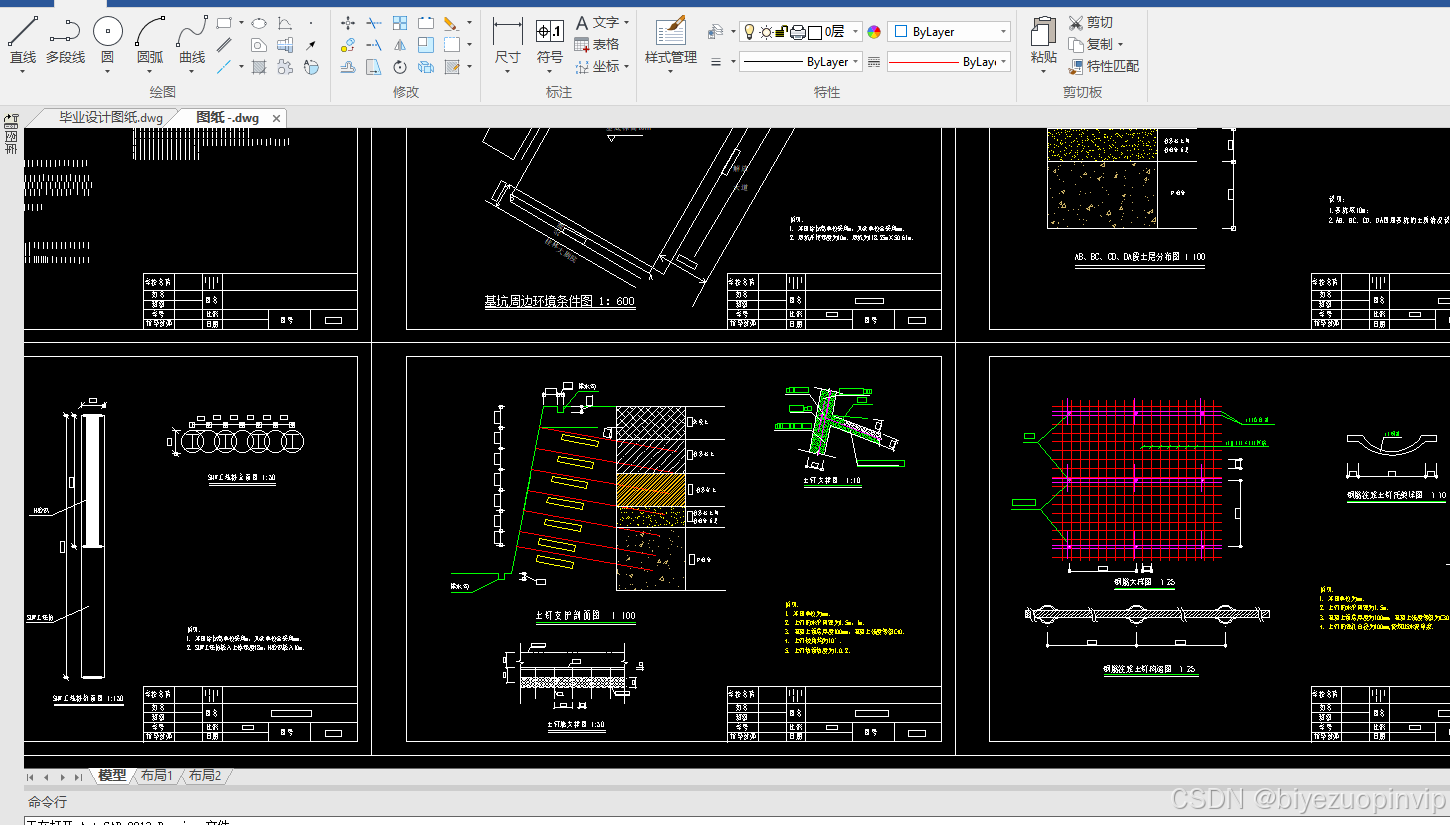

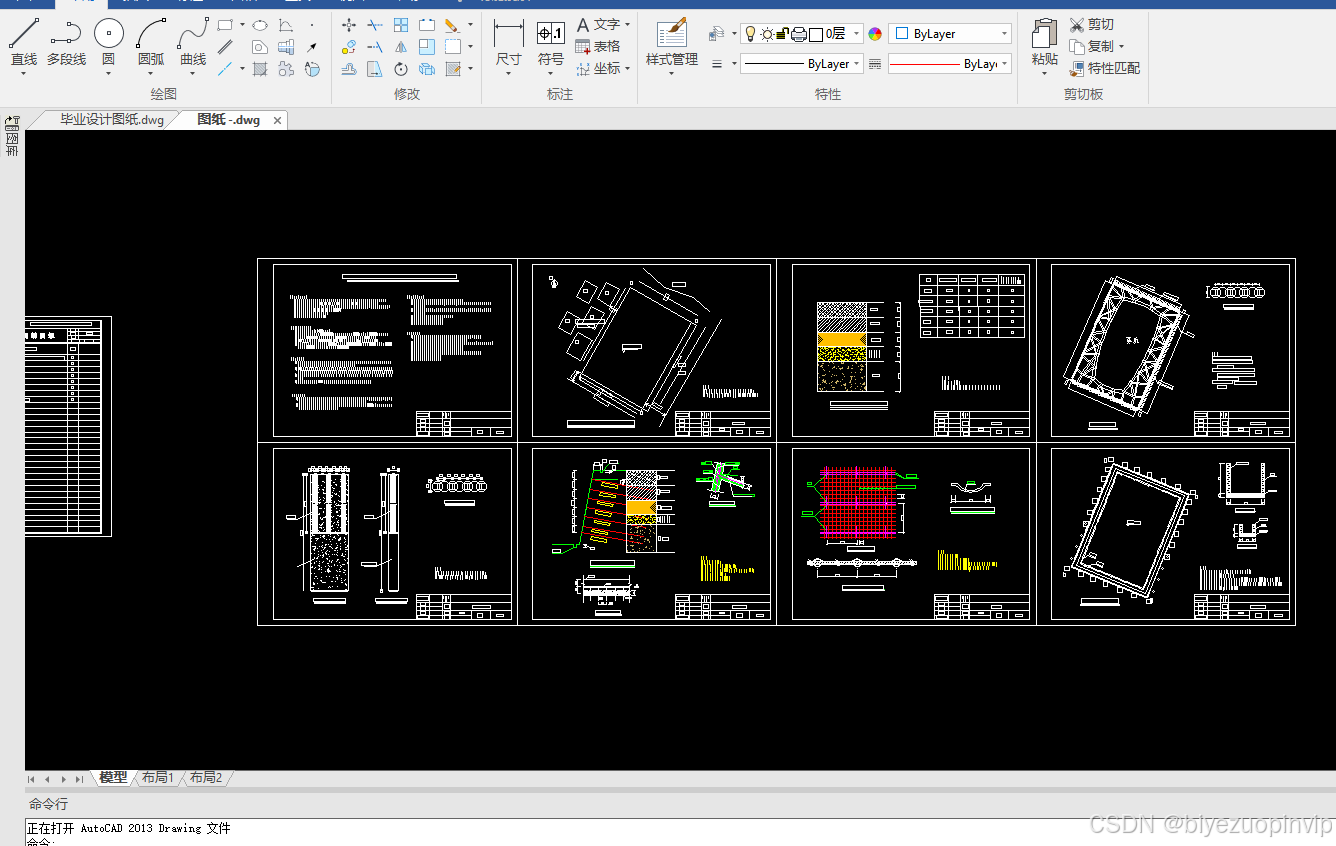

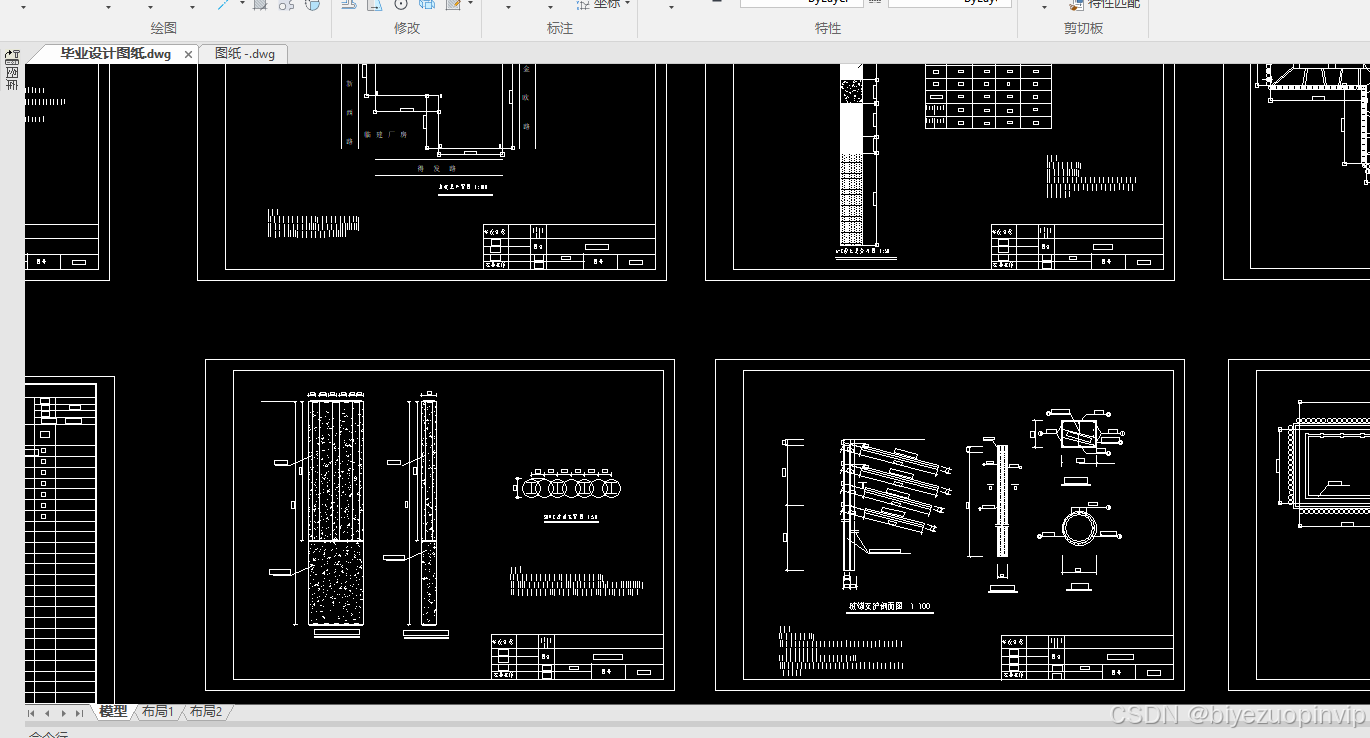

某人民医院垃圾与污水处理基坑支护结构设计

目录

摘 要 I

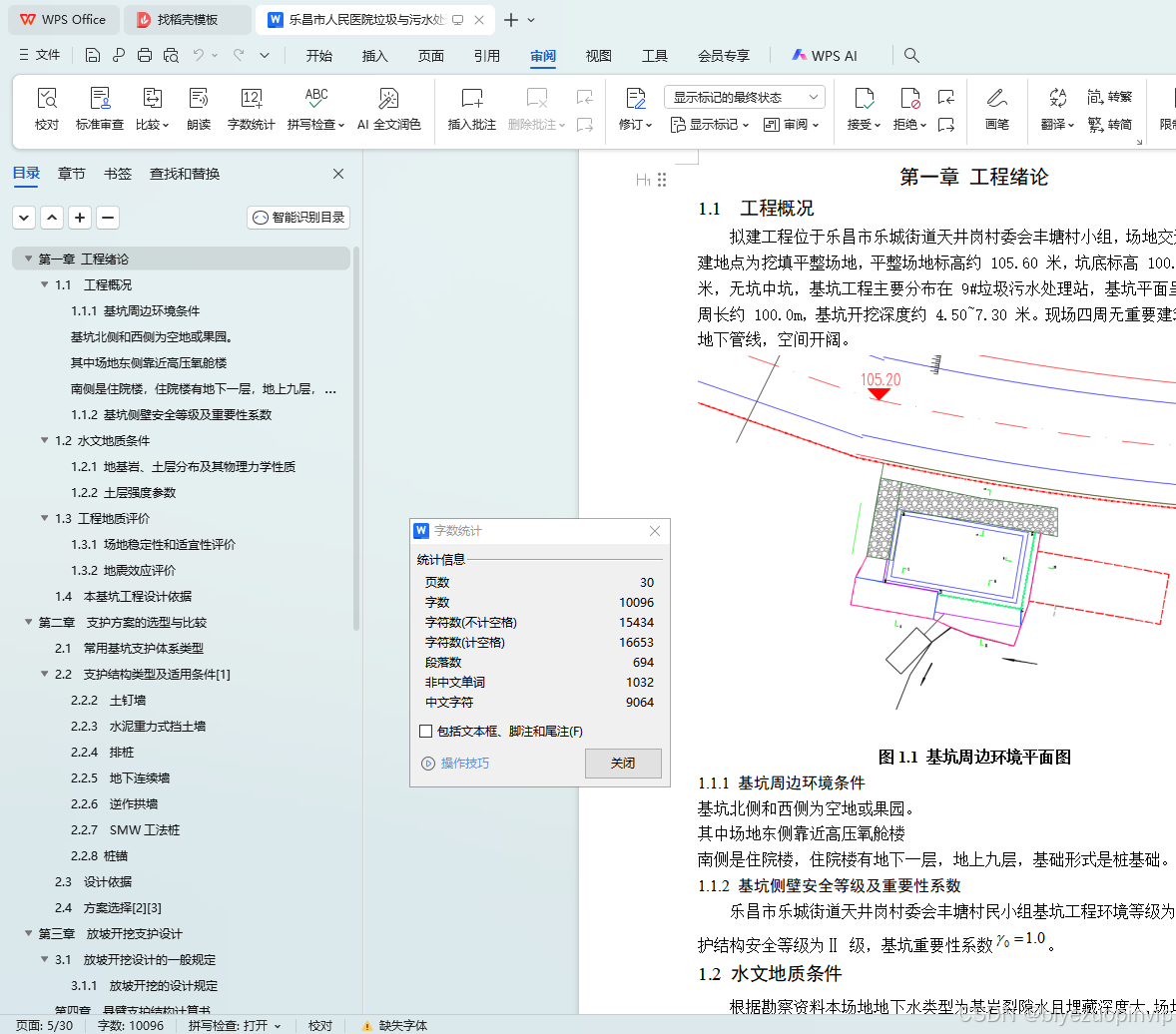

第一章 工程绪论 1
1.1 工程概况 1
1.1.1 基坑周边环境条件 1
1.1.2 基坑侧壁安全等级及重要性系数 1
1.2 水文地质条件 1
1.2.1 地基岩、土层分布及其物理力学性质 1
1.2.2 土层强度参数 2
1.3 工程地质评价 3
1.3.1 场地稳定性和适宜性评价 3
1.3.2 地震效应评价 3
1.4 本基坑工程设计依据 3
第二章 支护方案的选型与比较 4
2.1 常用基坑支护体系类型 4
2.2 支护结构类型及适用条件 4
2.2.1 放坡 4
2.2.2 土钉墙 4
2.2.3 水泥重力式挡土墙 5
2.2.4 排桩 5
2.2.5 地下连续墙 6
2.2.6 逆作拱墙 6
2.2.7 SMW工法桩 6
2.2.8 桩锚 7
2.3 设计依据 7
2.4 方案选择 7

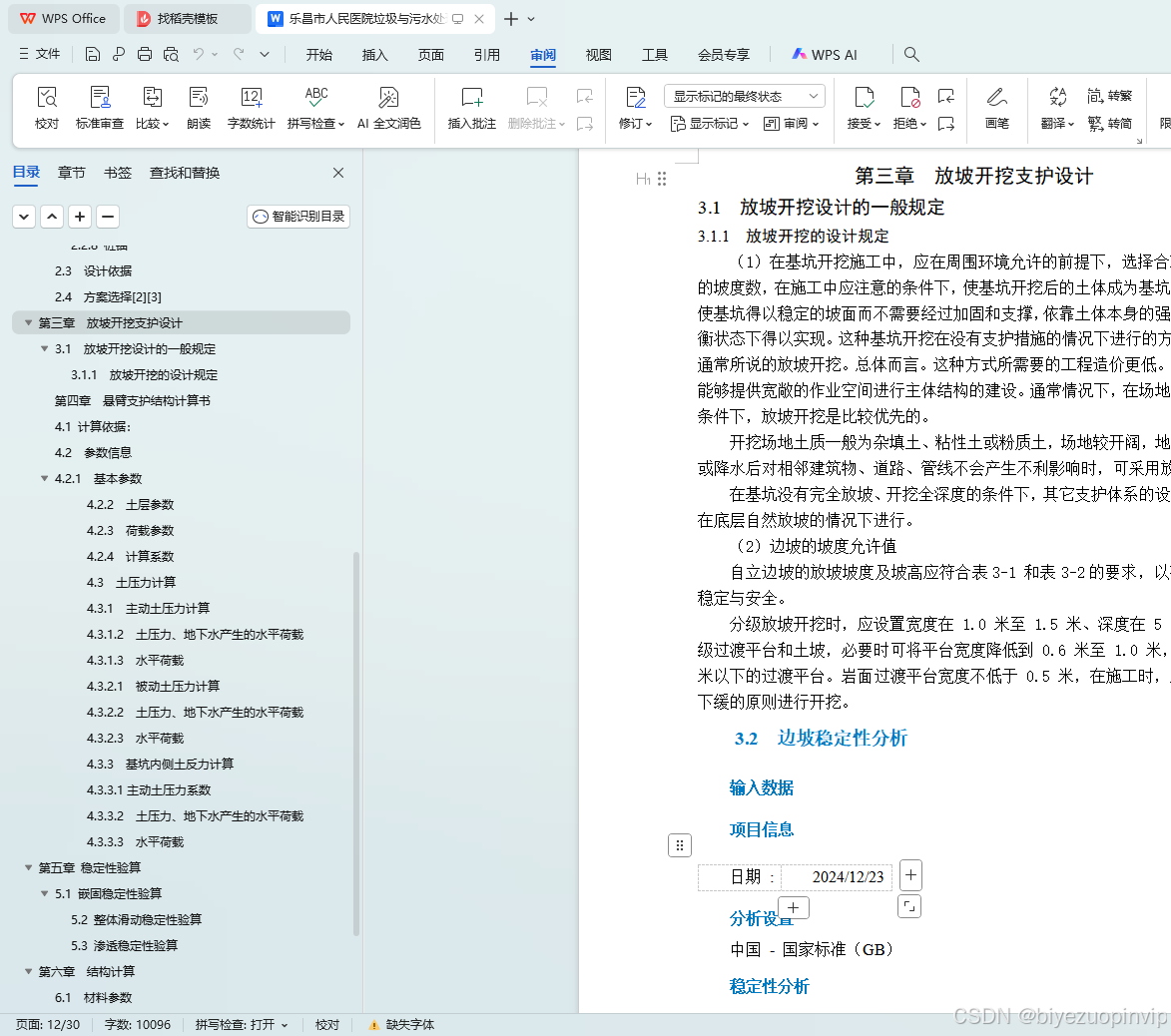

第三章 放坡开挖支护设计 10
3.1 放坡开挖设计的一般规定 10
3.1.1 放坡开挖的设计规定 10
3.2 土坡稳定性计算 10
3.2.1 计算原则 10
3.2.2 计算公式 11
3.2.3 计算安全系数 11

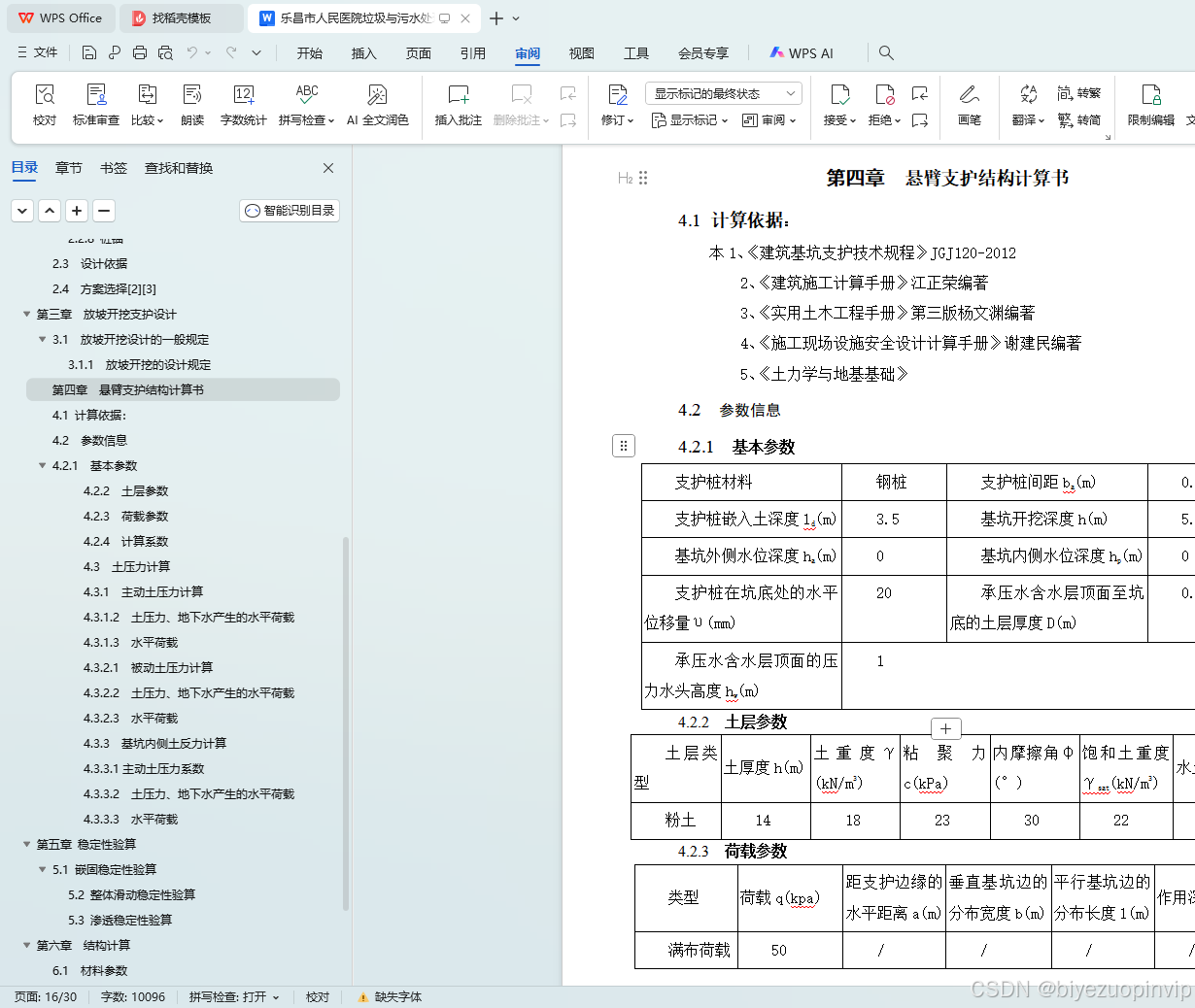

第四章 悬臂支护结构计算书 12
4.1 计算依据 12
4.2 参数信息 12
4.2.1 基本参数 12
4.2.2 土层参数 13
4.2.3 荷载参数 13
4.2.4 计算系数 13

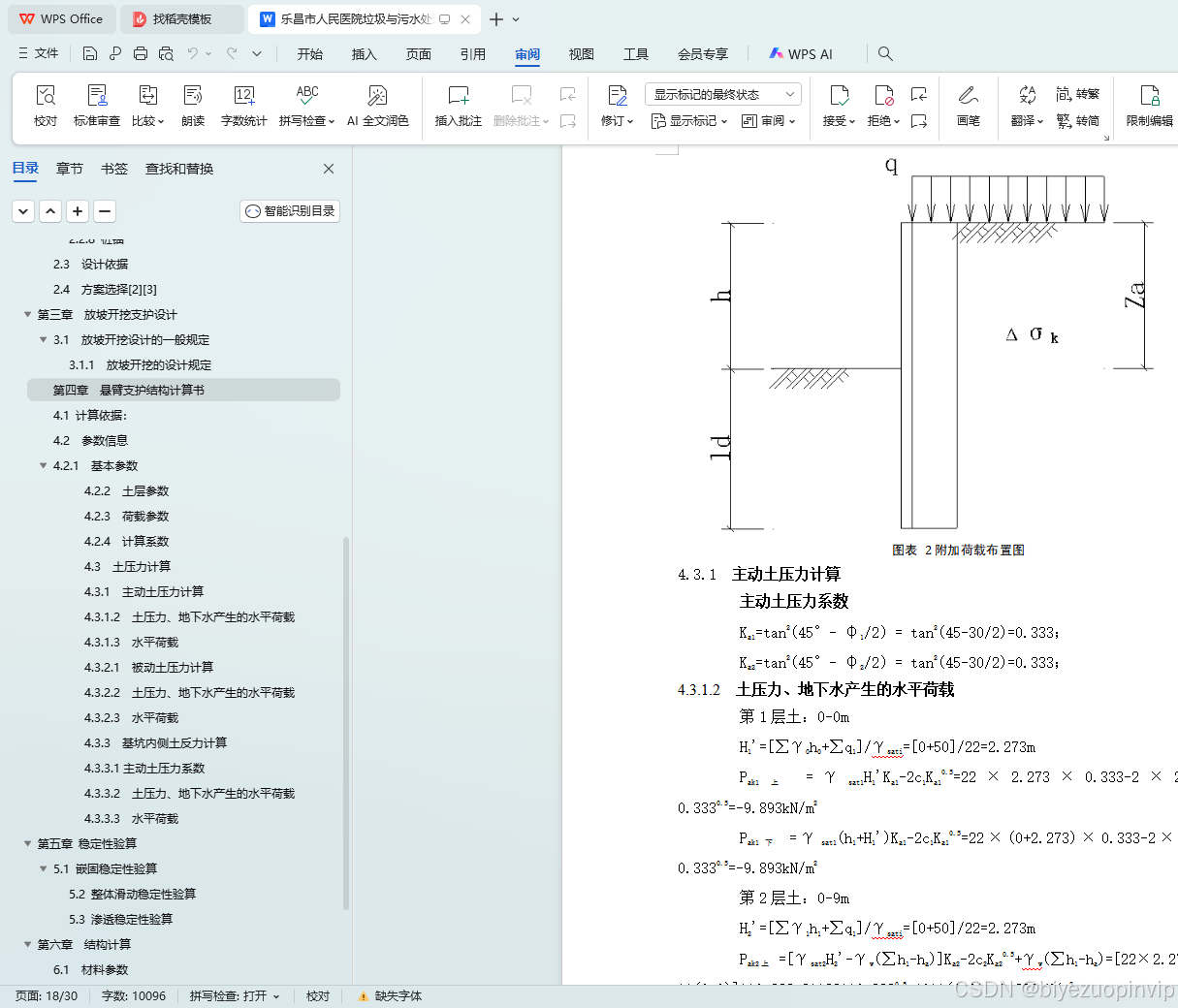

4.3 土压力计算 13
4.3.1 主动土压力计算 14
4.3.1.2 土压力、地下水产生的水平荷载 14

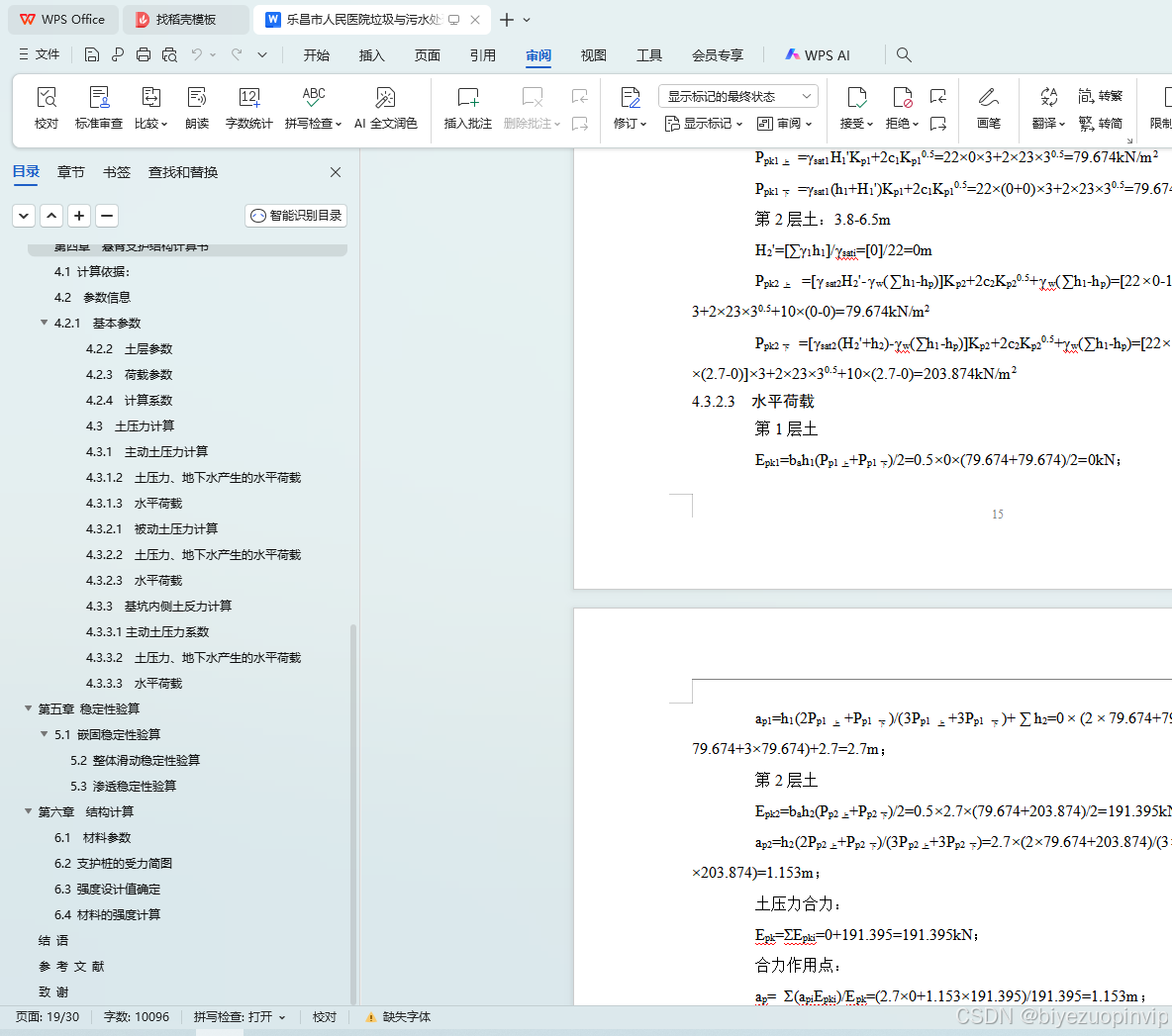

4.3.1.3 水平荷载 15
4.3.2.1 被动土压力计算 15
4.3.2.2 土压力、地下水产生的水平荷载 15
4.3.2.3 水平荷载 15
4.3.3 基坑内侧土反力计算 16
4.3.3.1 主动土压力系数 16
4.3.3.2 土压力、地下水产生的水平荷载 16
4.3.3.3 水平荷载 16
第五章 稳定性验算 17
5.1 嵌固稳定性验算 17

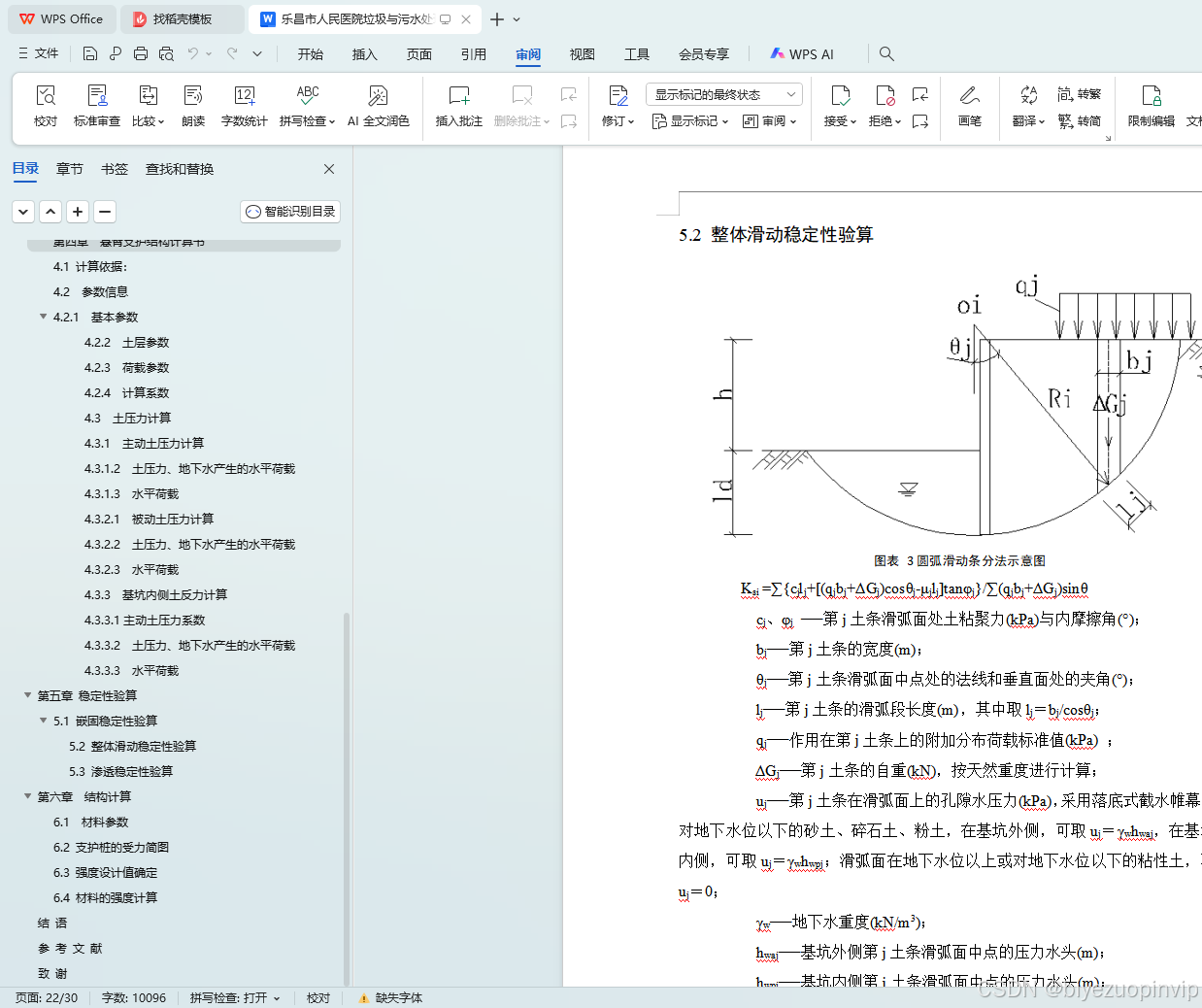

5.2 整体滑动稳定性验算 17
5.3 渗透稳定性验算 19
第六章 结构计算 19
6.1 材料参数 19

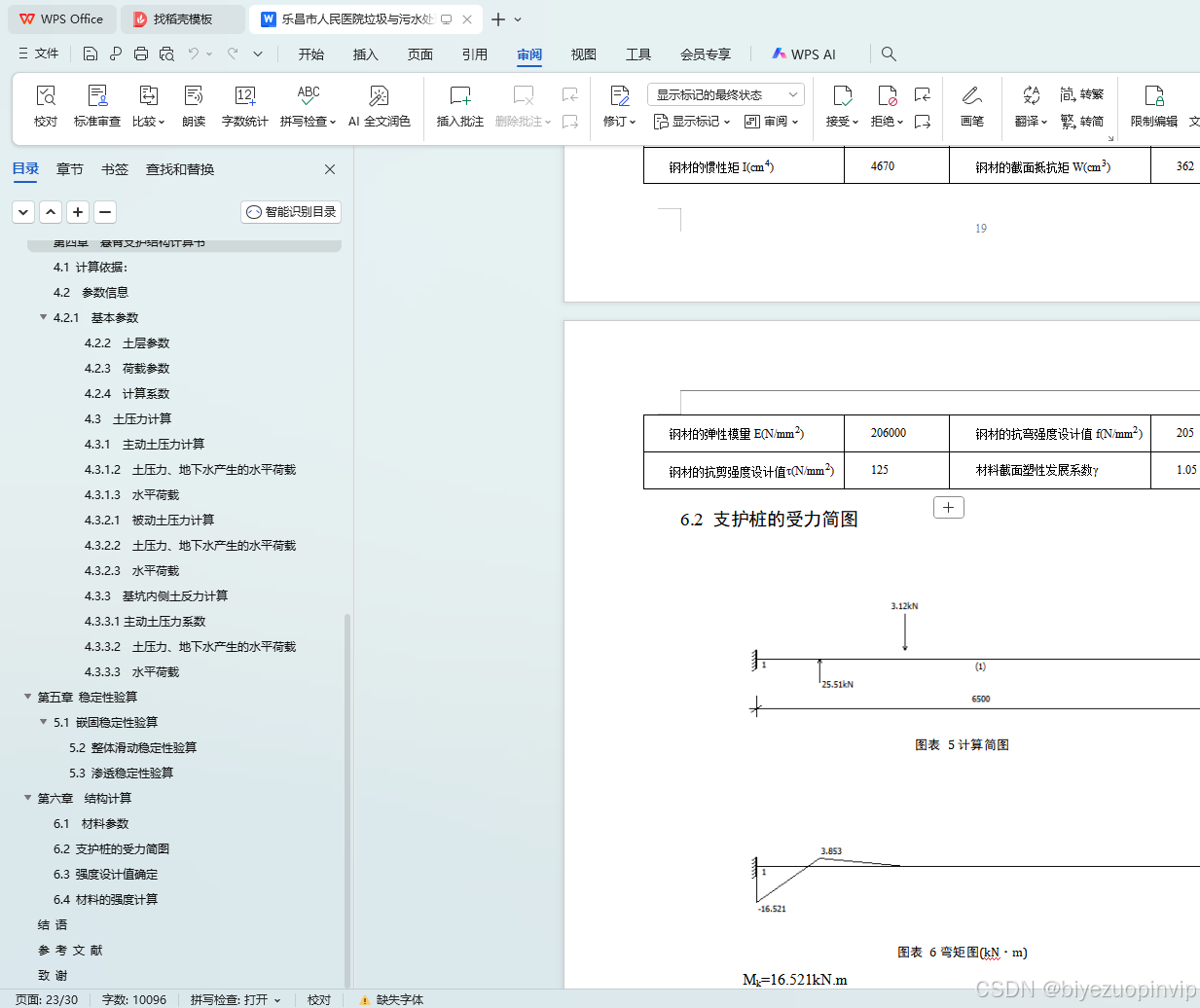

6.2 支护桩的受力简图 20
6.3 强度设计值确定 20
6.4 材料的强度计算 21

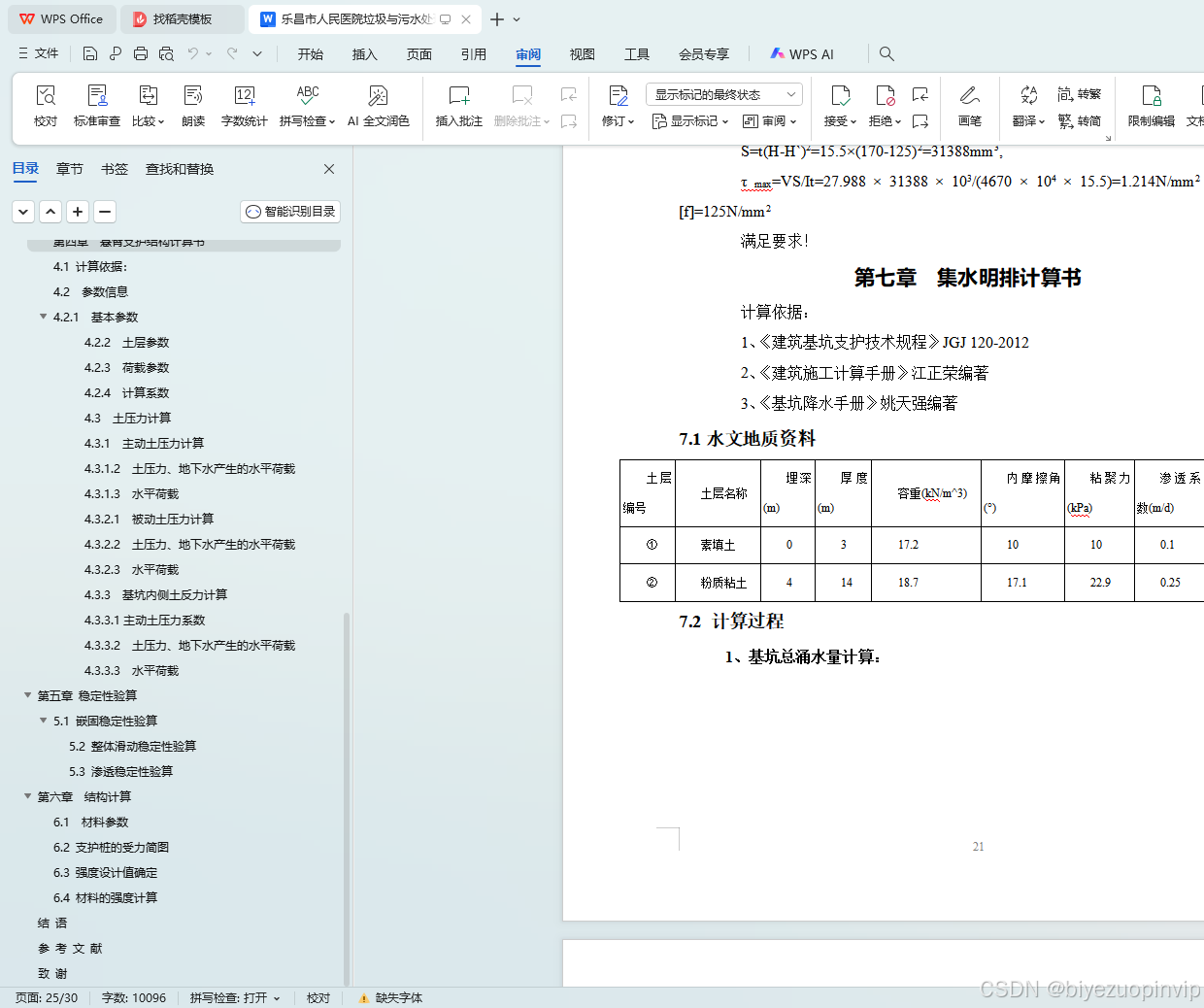

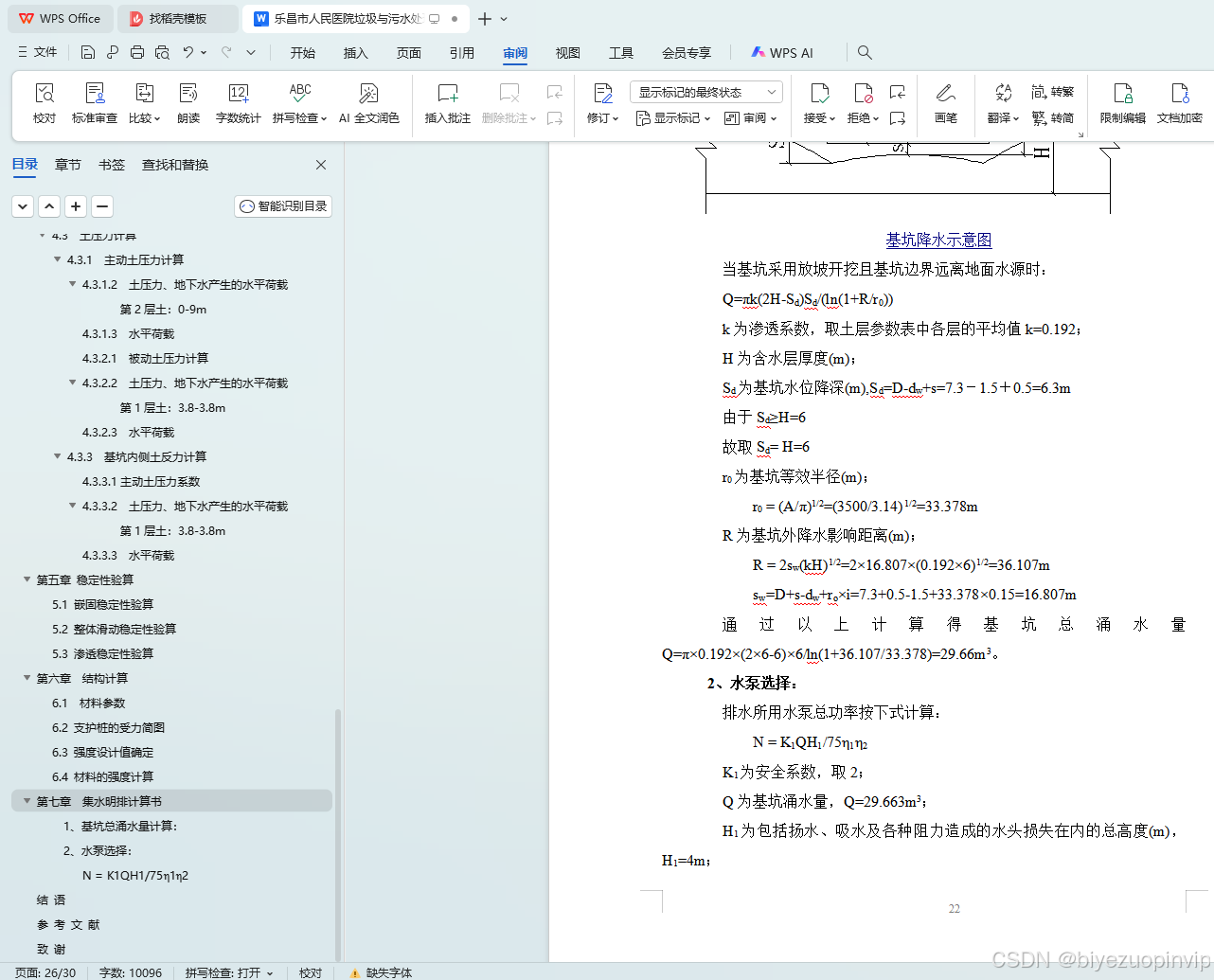

第七章 集水明排计算书 22
7.1 水文地质资料 22
7.2 计算过程 23
结 语 23
参 考 文 献 25
致 谢 27

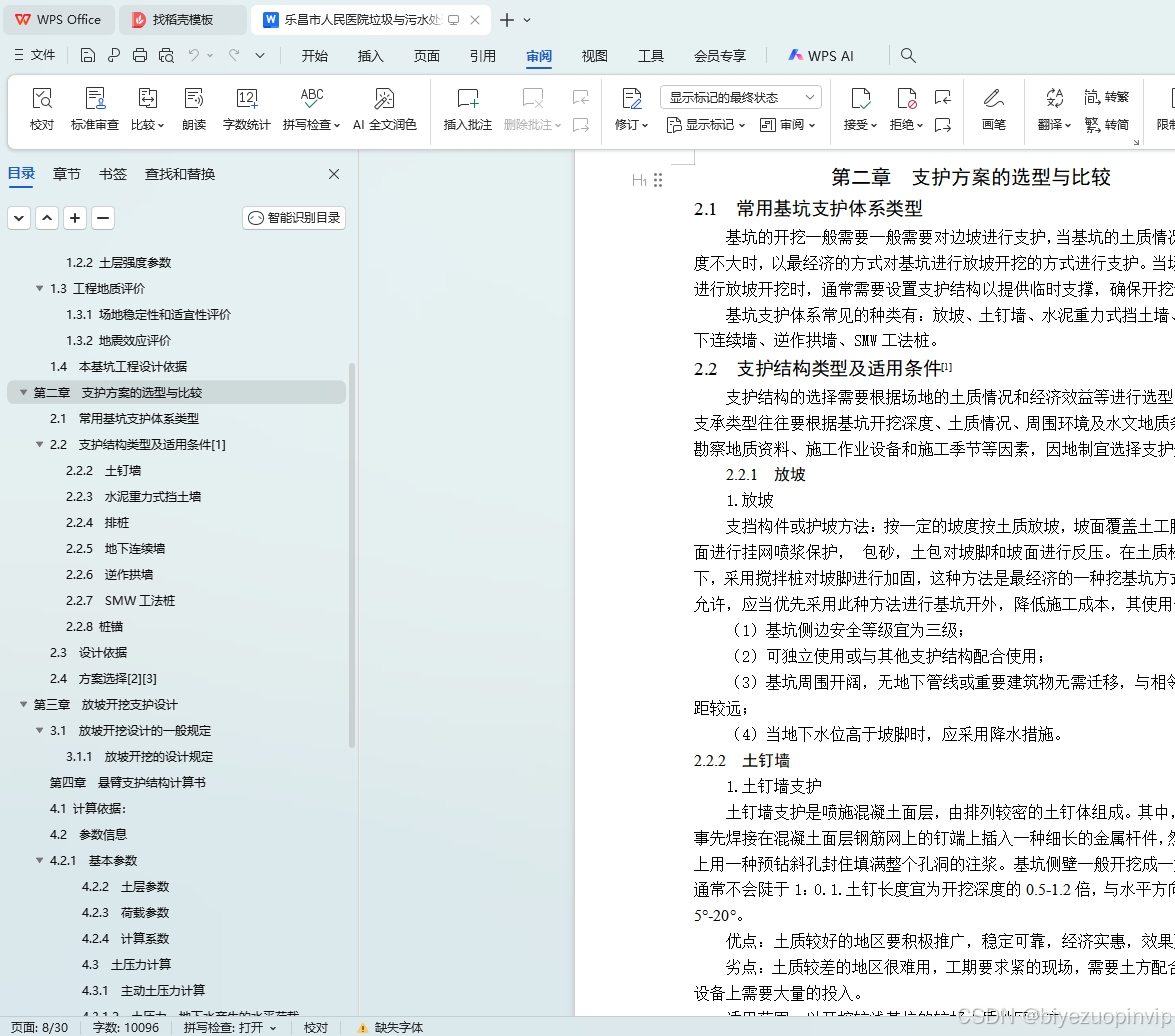

第二章 支护方案的选型与比较
2.1 常用基坑支护体系类型
基坑的开挖一般需要一般需要对边坡进行支护，当基坑的土质情况较好且深度不大时，以最经济的方式对基坑进行放坡开挖的方式进行支护。当场地不适合进行放坡开挖时，通常需要设置支护结构以提供临时支撑，确保开挖过程安全。
基坑支护体系常见的种类有：放坡、土钉墙、水泥重力式挡土墙、排桩、地下连续墙、逆作拱墙、SMW工法桩。
2.2 支护结构类型及适用条件[1]
支护结构的选择需要根据场地的土质情况和经济效益等进行选型，合理选用支承类型往往要根据基坑开挖深度、土质情况、周围环境及水文地质条件、综合勘察地质资料、施工作业设备和施工季节等因素，因地制宜选择支护形式。
2.2.1 放坡
1.放坡
支挡构件或护坡方法：按一定的坡度按土质放坡，坡面覆盖土工膜，或对坡面进行挂网喷浆保护， 包砂，土包对坡脚和坡面进行反压。在土质松软的情况下，采用搅拌桩对坡脚进行加固，这种方法是最经济的一种挖基坑方式。若条件允许，应当优先采用此种方法进行基坑开外，降低施工成本，其使用条件：
（1）基坑侧边安全等级宜为三级；
（2）可独立使用或与其他支护结构配合使用；
（3）基坑周围开阔，无地下管线或重要建筑物无需迁移，与相邻建筑物相距较远；
（4）当地下水位高于坡脚时，应采用降水措施。
2.2.2 土钉墙
1.土钉墙支护
土钉墙支护是喷施混凝土面层，由排列较密的土钉体组成。其中，土钉是在事先焊接在混凝土面层钢筋网上的钉端上插入一种细长的金属杆件，然后在土壁上用一种预钻斜孔封住填满整个孔洞的注浆。基坑侧壁一般开挖成一定的斜坡，通常不会陡于1：0.1.土钉长度宜为开挖深度的0.5-1.2倍，与水平方向俯角宜在5°-20°。
优点：土质较好的地区要积极推广，稳定可靠，经济实惠，效果更好。
劣点：土质较差的地区很难用，工期要求紧的现场，需要土方配合分层开挖，设备上需要大量的投入。
适用范围：以开挖较浅基坑的较好土质地区为主。
2.复合土钉墙
土钉墙支护造价低、便于土方开挖、可缩短工期，因而被广泛应用。但是，它不能用于软粘地基，对地面沉降要求严格，地下水以下没有经过人工沉淀的土层和场地，所以工程技术人员创造出复合土钉墙这种新型支护形式。
复合土钉墙的三种形式：
（1）土钉墙+微型桩
（2）土钉墙+水泥土截水墙
（3）土钉墙+预应力锚杆
优点：复合土钉墙具有挡土和止水的双重作用，具有良好的效果；因一般坑洞没有支架，便于机械化作业，迅速将土方挖开；总体来说还是比较经济。
劣点：拌合桩或旋喷桩需要搅拌后才能达到一定强度才能开挖，因此工期相对较长。
适用范围：有软土层地带，或回填土区，或受场地所限，需纵向开挖地带
2.2.3 水泥重力式挡土墙
1.水泥重力式挡土墙
支档构件或护坡方法：注浆、旋喷、深层搅拌水泥土挡墙(壁式、格栅式、拱式、扶墙式)，坑底加安墩， 当墙底有软土时，墙内插毛竹或钢管，当抗拉强度不够时，其使用条件：
（1）基坑侧壁安全等级宜为二、三级；
（2）水泥土桩施工范围内地基土承载力不宜大于150MPa；
（3）基坑深度大于6.0m；
（4）适用于多种土质，可兼作防渗幕布，包括软土层。
2.2.4 排桩

1. 悬臂式排桩
   采用钻孔灌注桩、人工挖孔桩、预制桩、钢筋桩等方式进行施工作业。
   其使用条件：
   （1）悬臂式结构在软土场地中不宜大于5m；
   （2）)当坑底软土以下厚度较大时，结合冠梁以上的放坡，不宜使用深达 5 米以上的基坑进行卸载；
   （3）岩层、密实卵石、砂石层内嵌悬臂高度可大于 6.0 米刚度较大的悬臂桩。
