WHX112减速机壳加工工艺及夹具设计

目录

摘要 1
Abstract : 2
第一章:概述 3
第二章：零件工艺的分析 3
2.1 零件的工艺分析 3
2.2 确定毛坯的制造形式 3
2.3 箱体零件的结构工艺性 3
第三章：拟定箱体加工的工艺路线 4
3.1 定位基准的选择 4

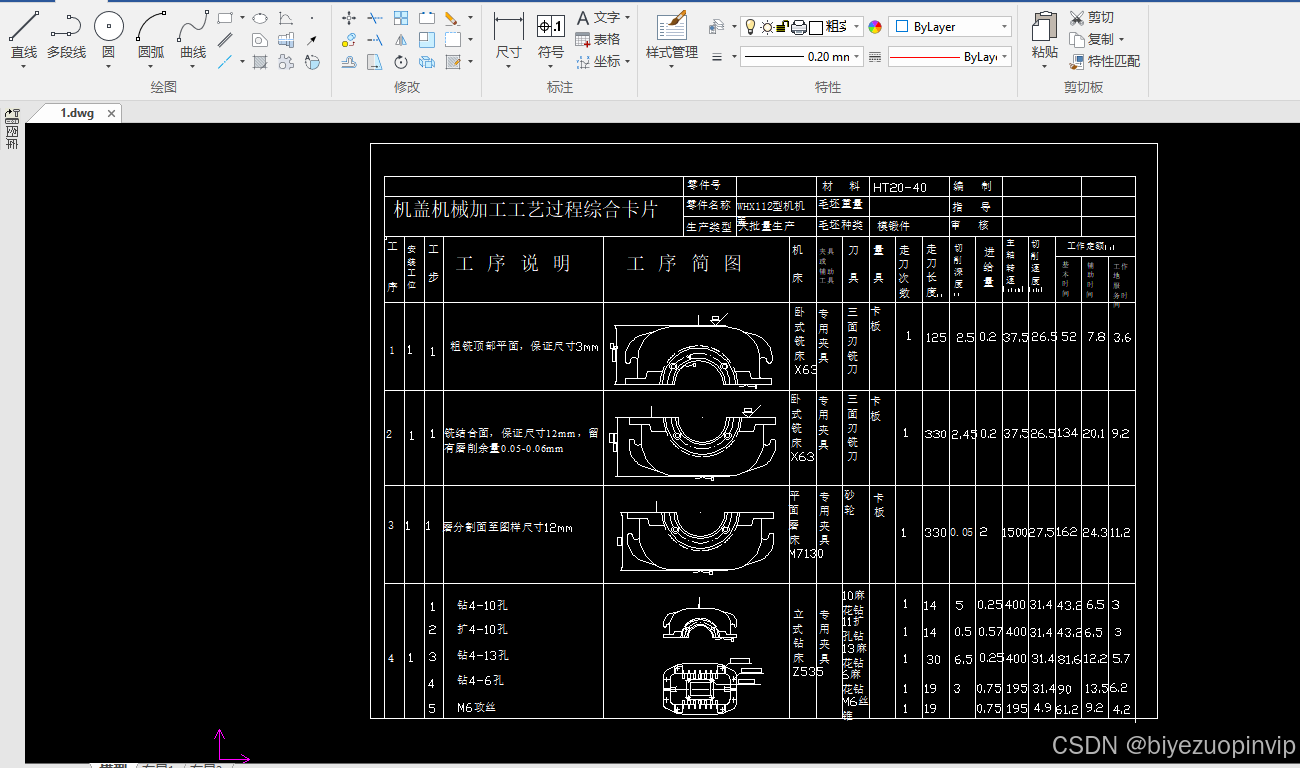

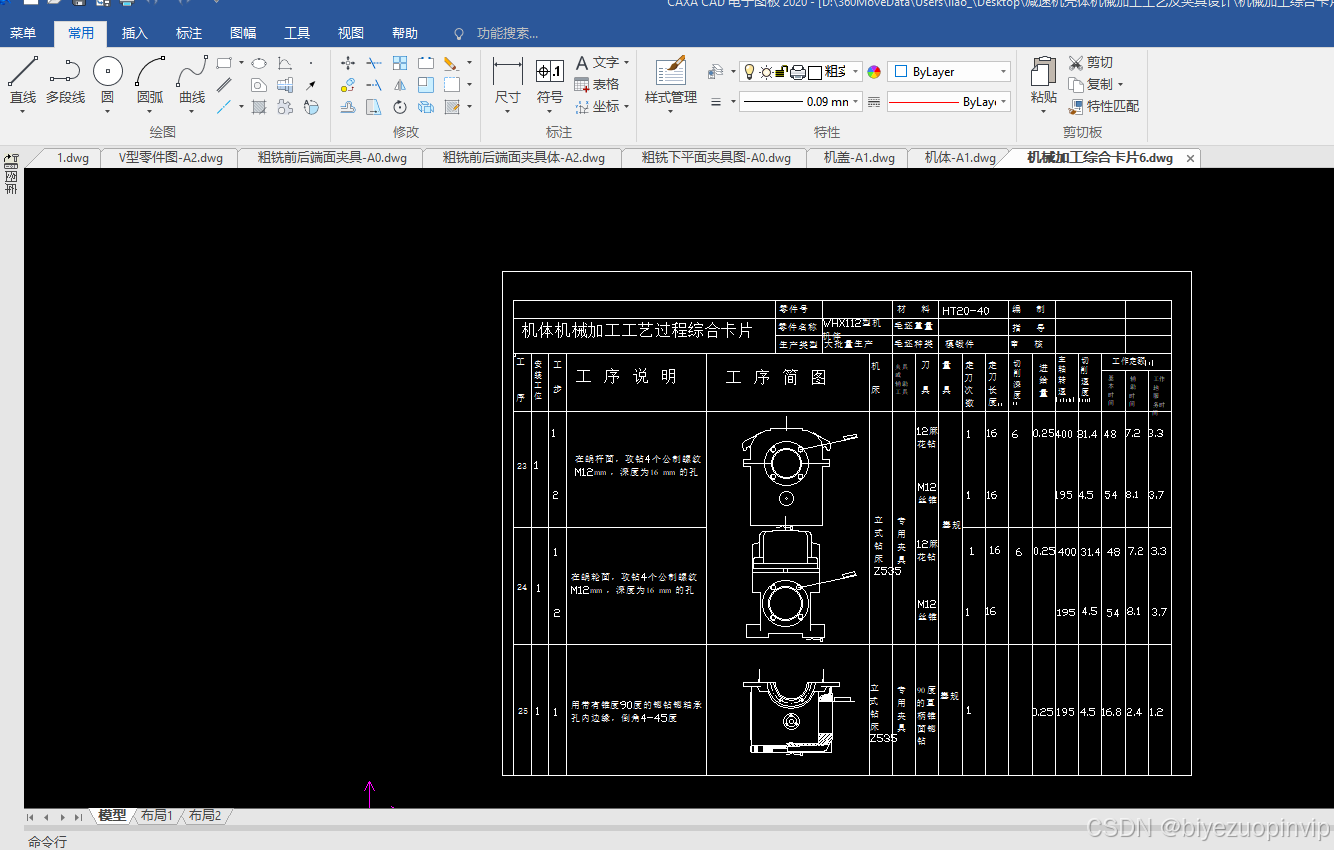

3.2 加工路线的拟定 4

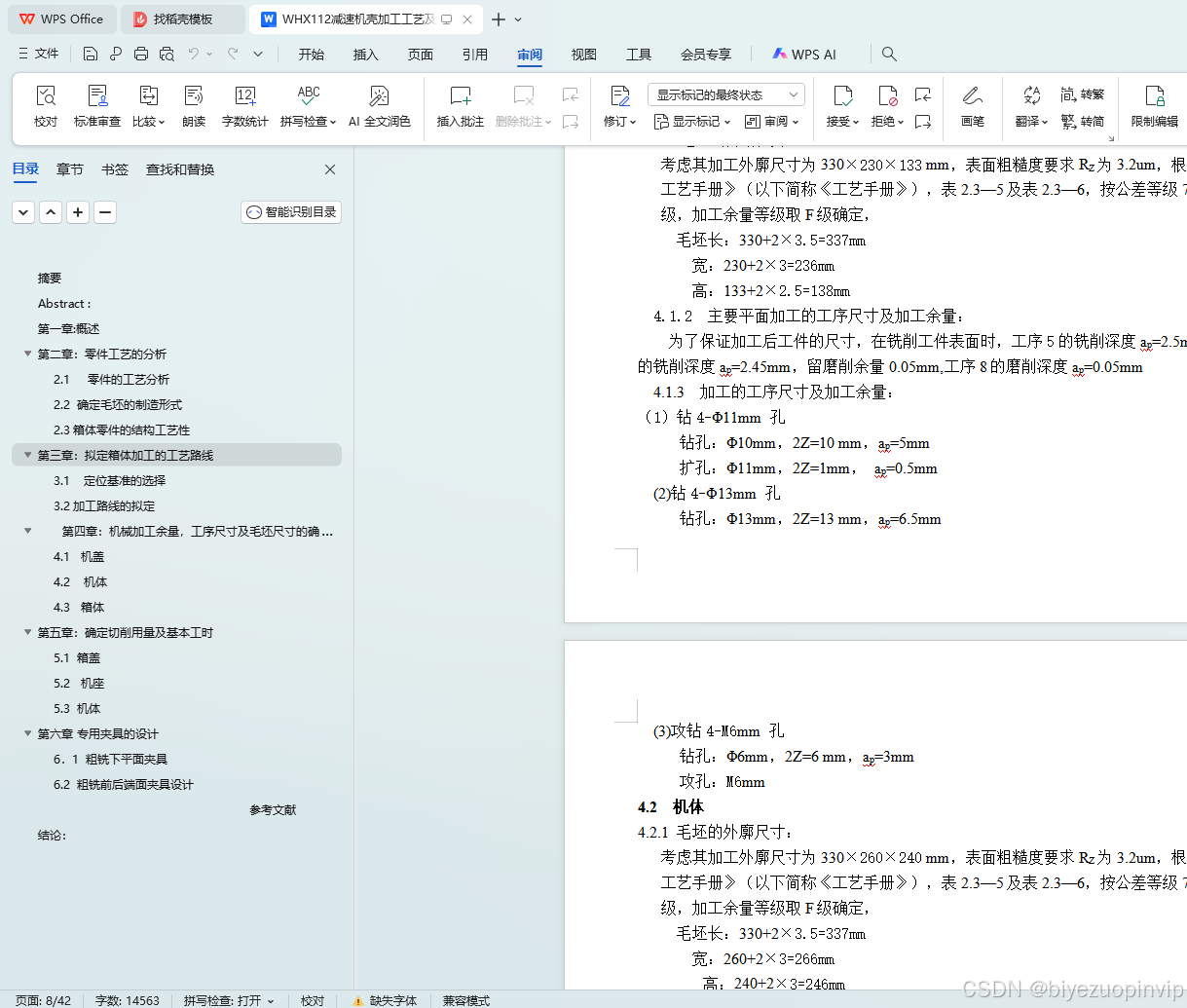

第四章：机械加工余量，工序尺寸及毛坯尺寸的确定 7

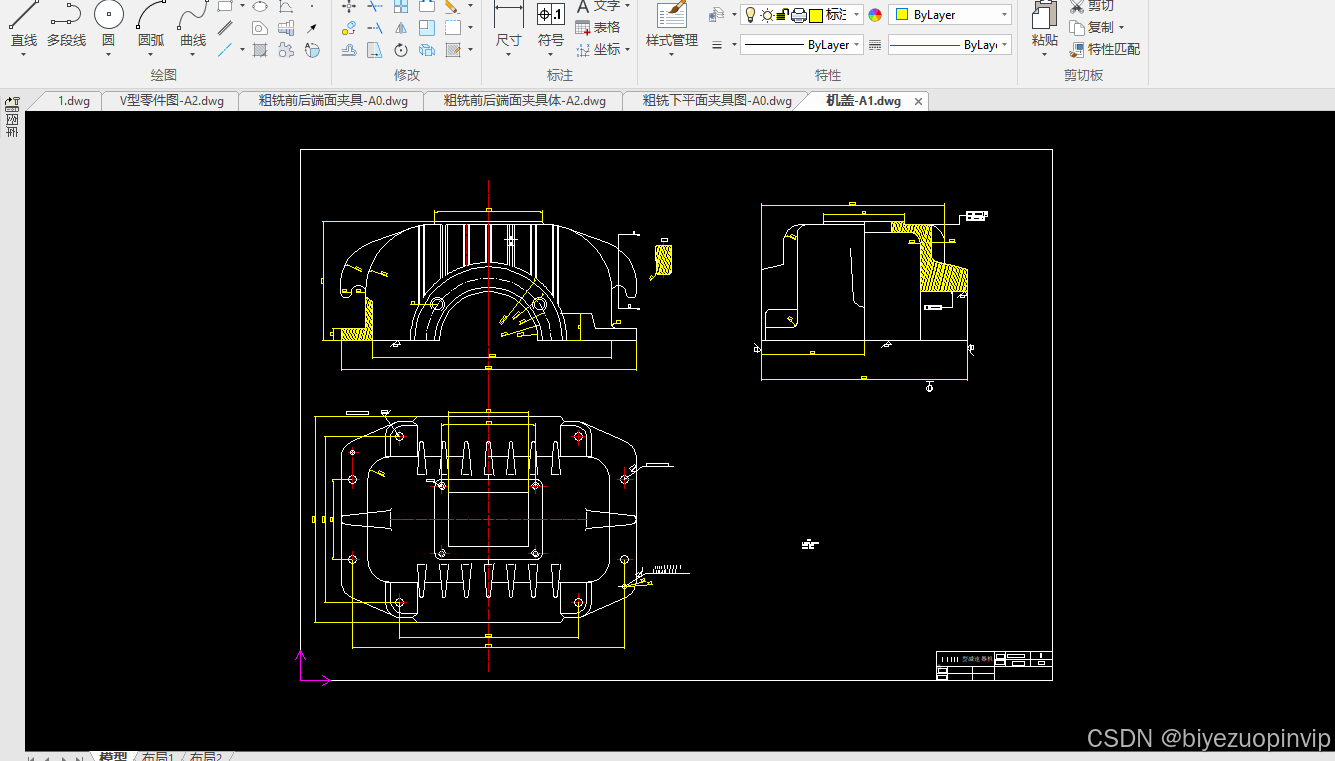

4.1 机盖 7

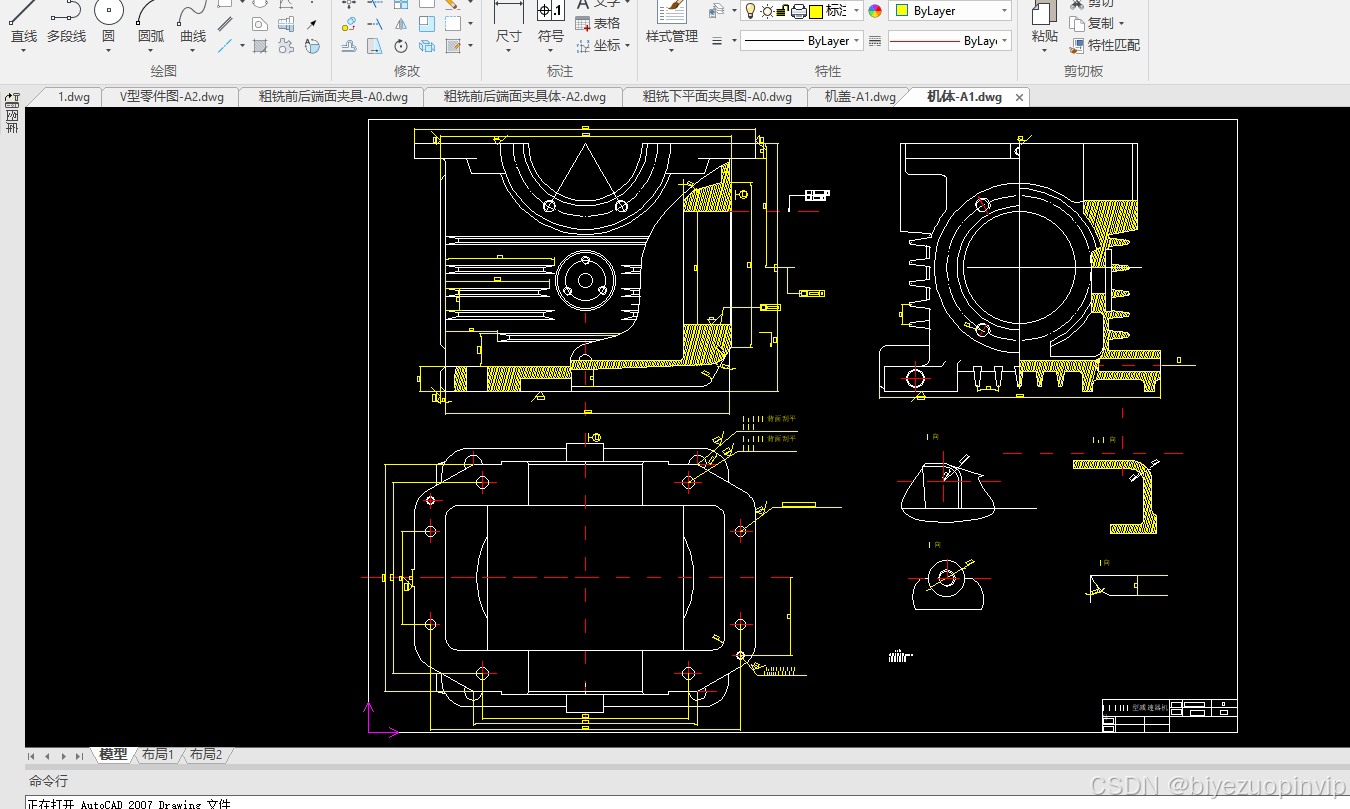

4.2 机体 8
4.3 箱体 8

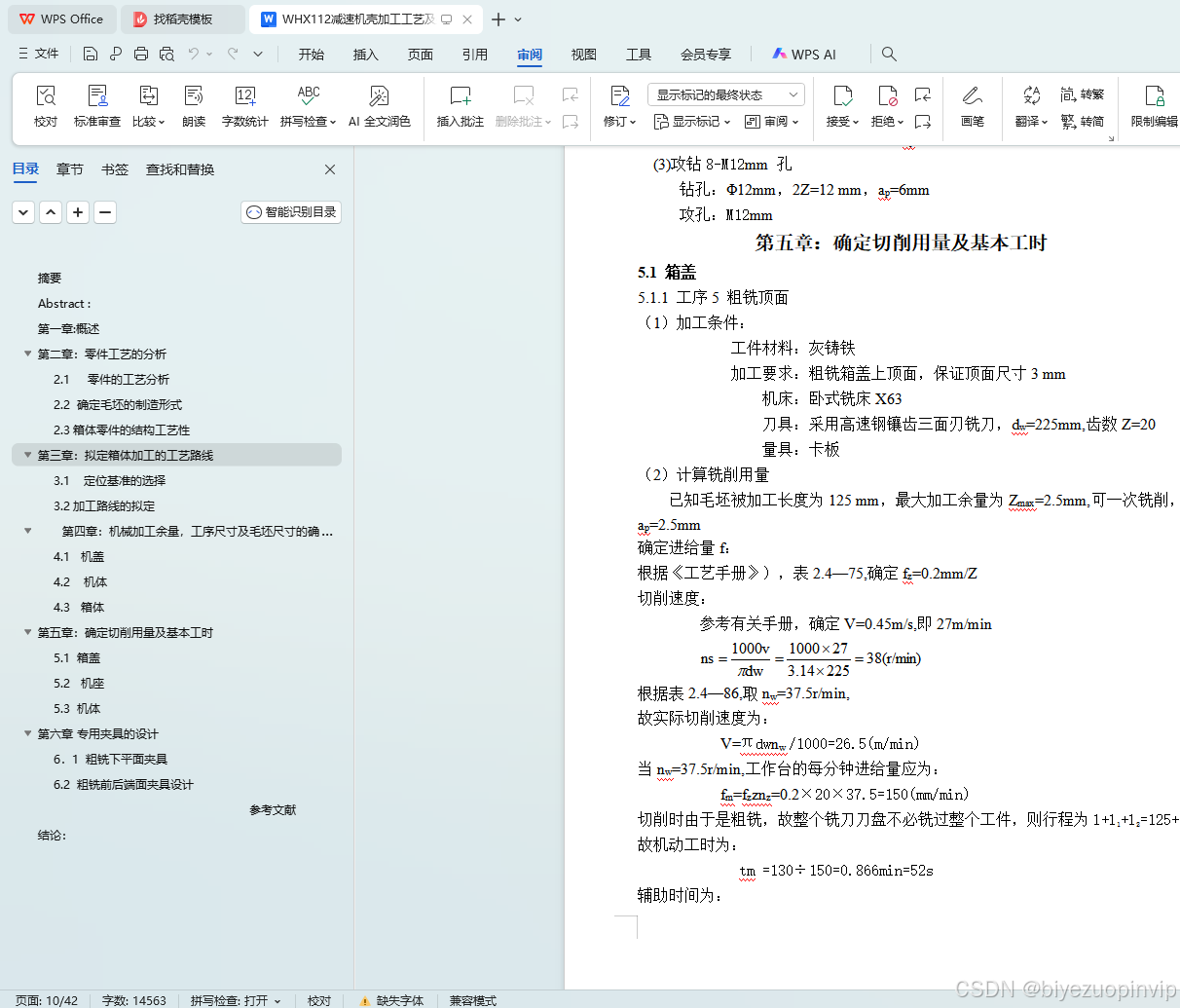

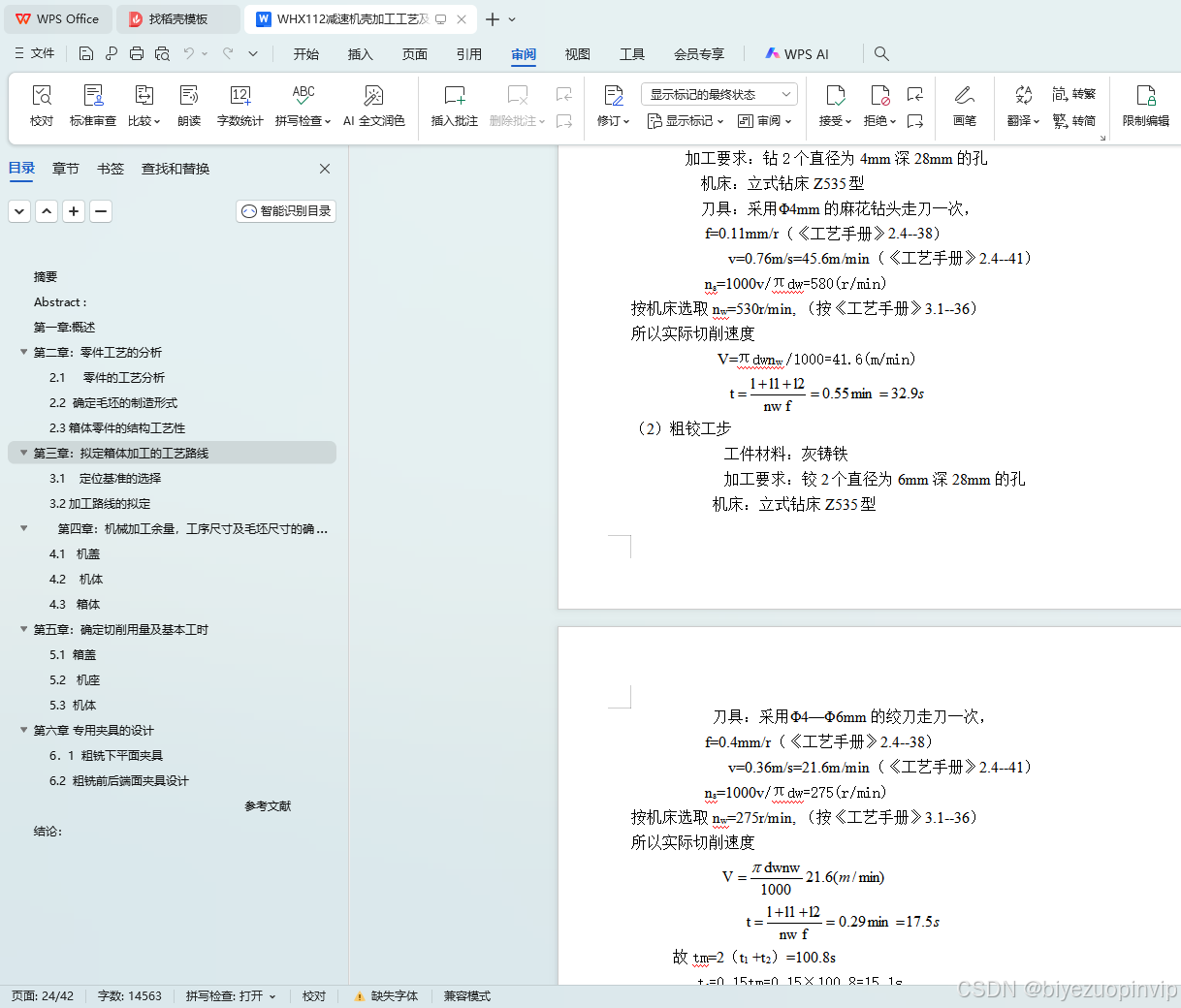

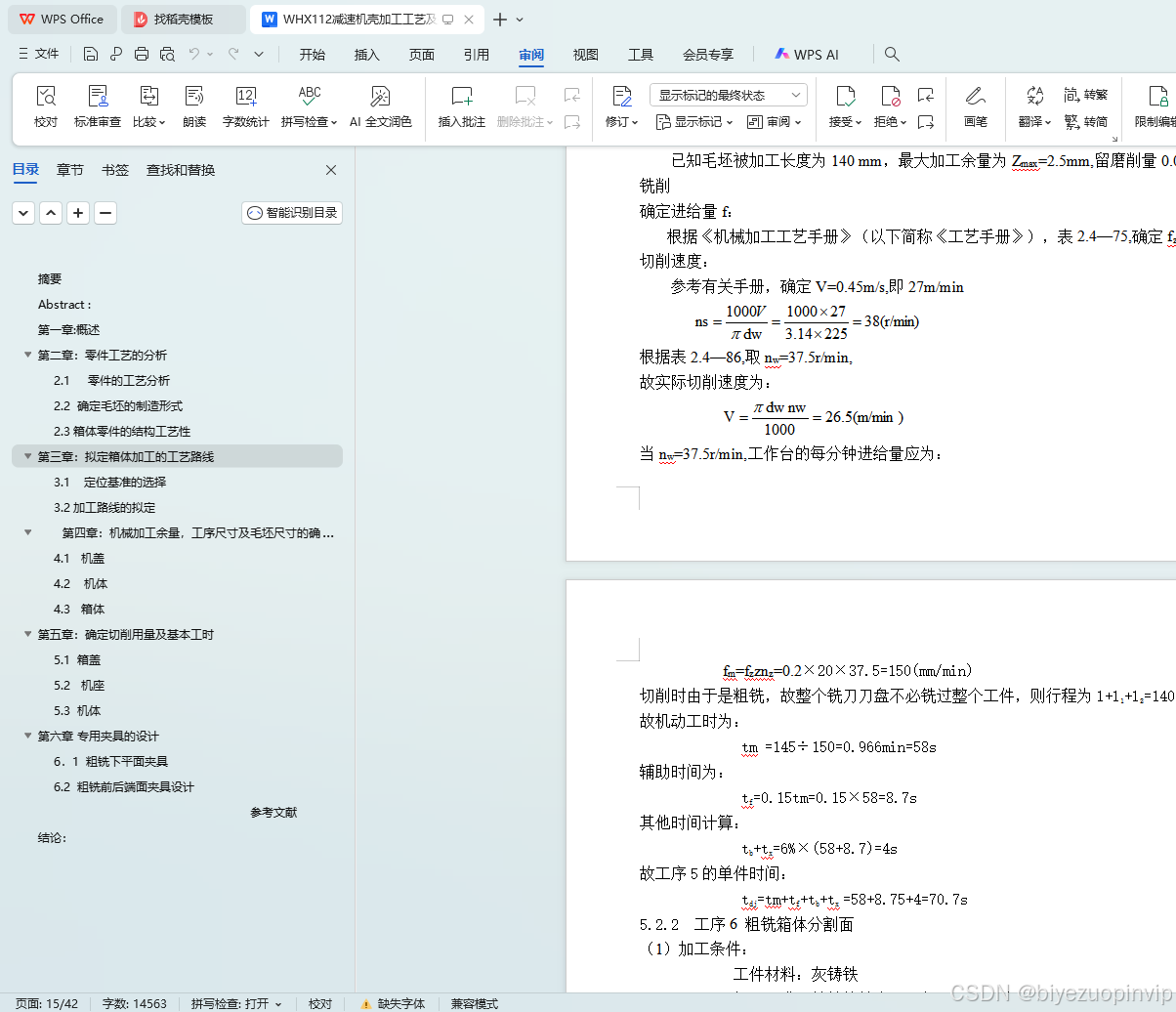

第五章：确定切削用量及基本工时 9
5.1 箱盖 9
5.2 机座 14
5.3 机体 23

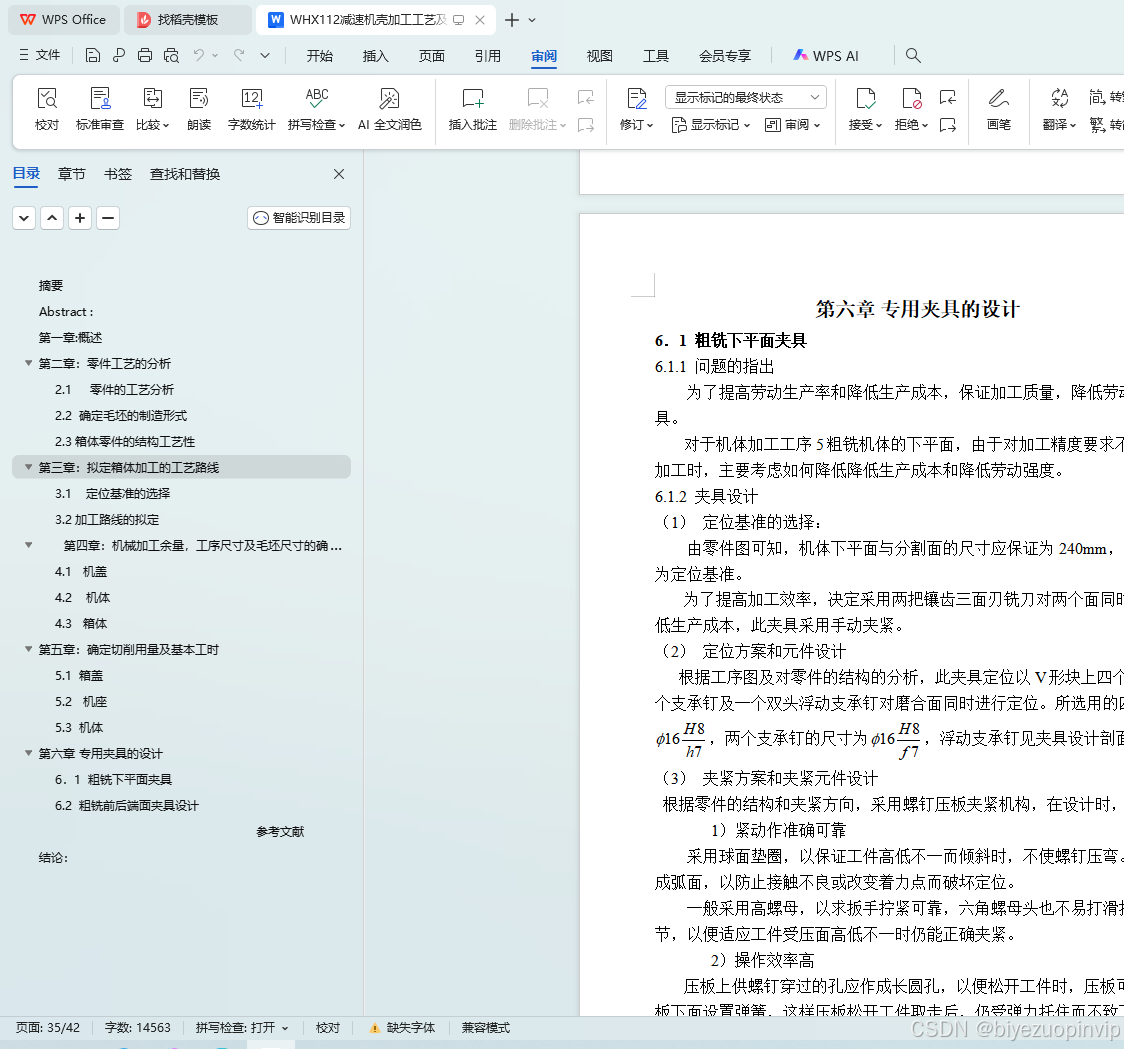

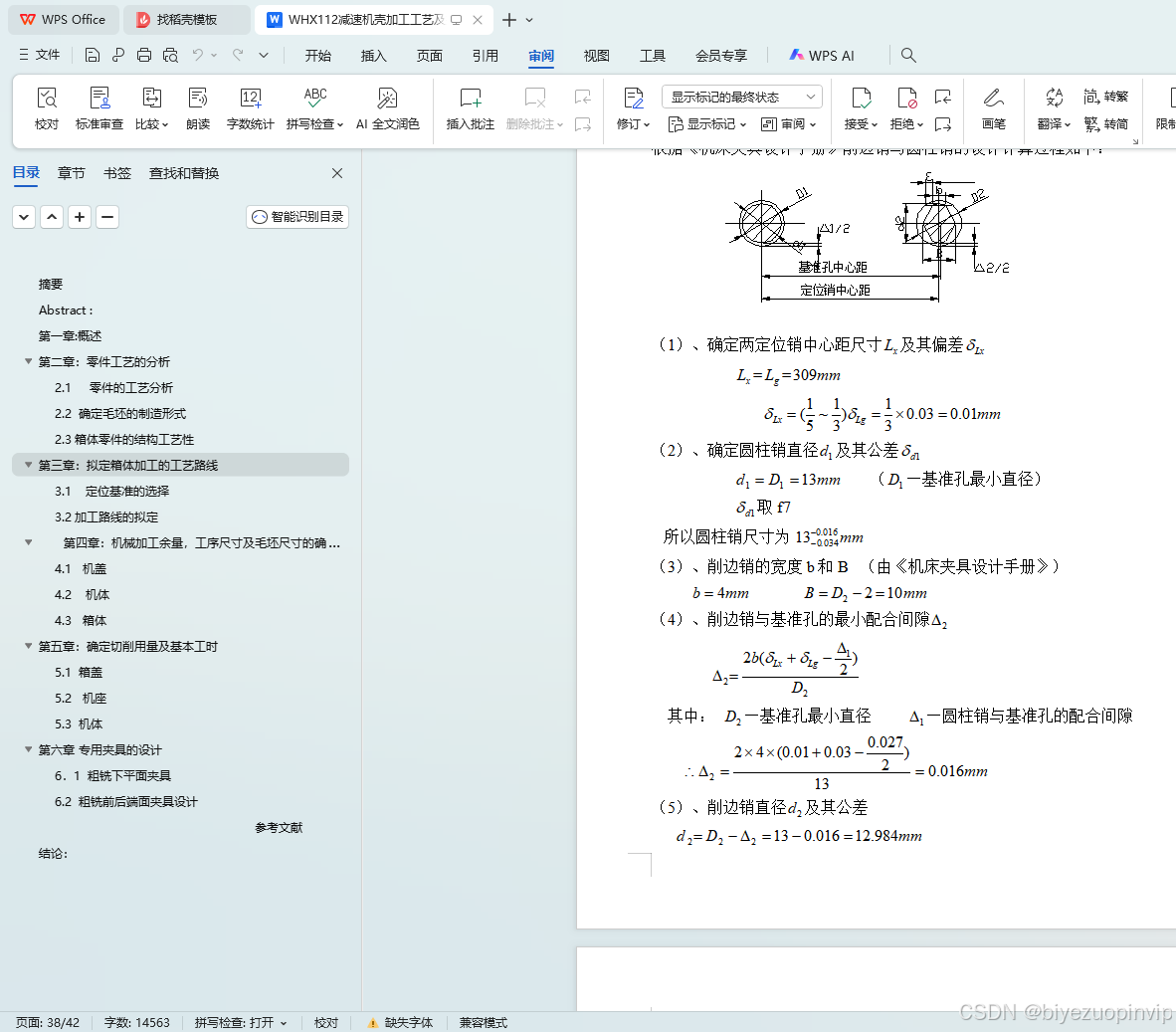

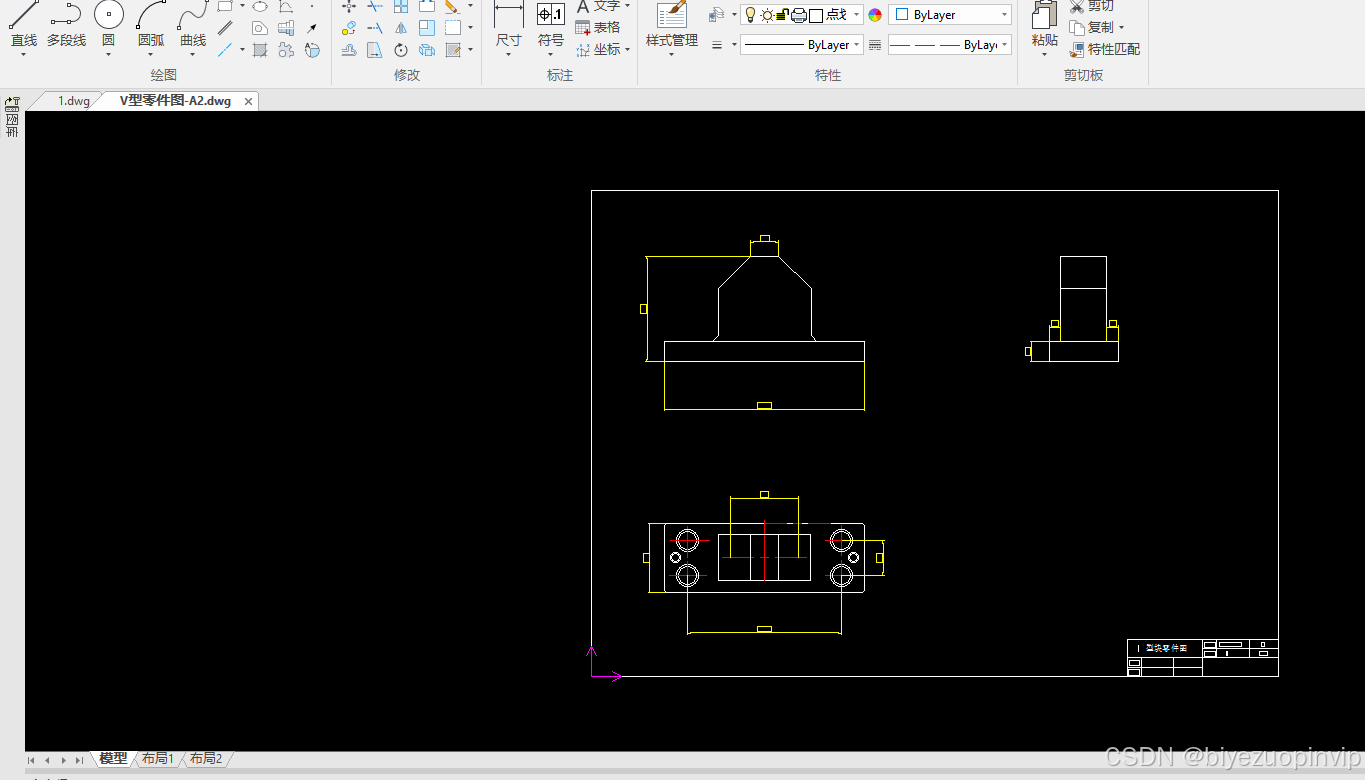

第六章 专用夹具的设计 34

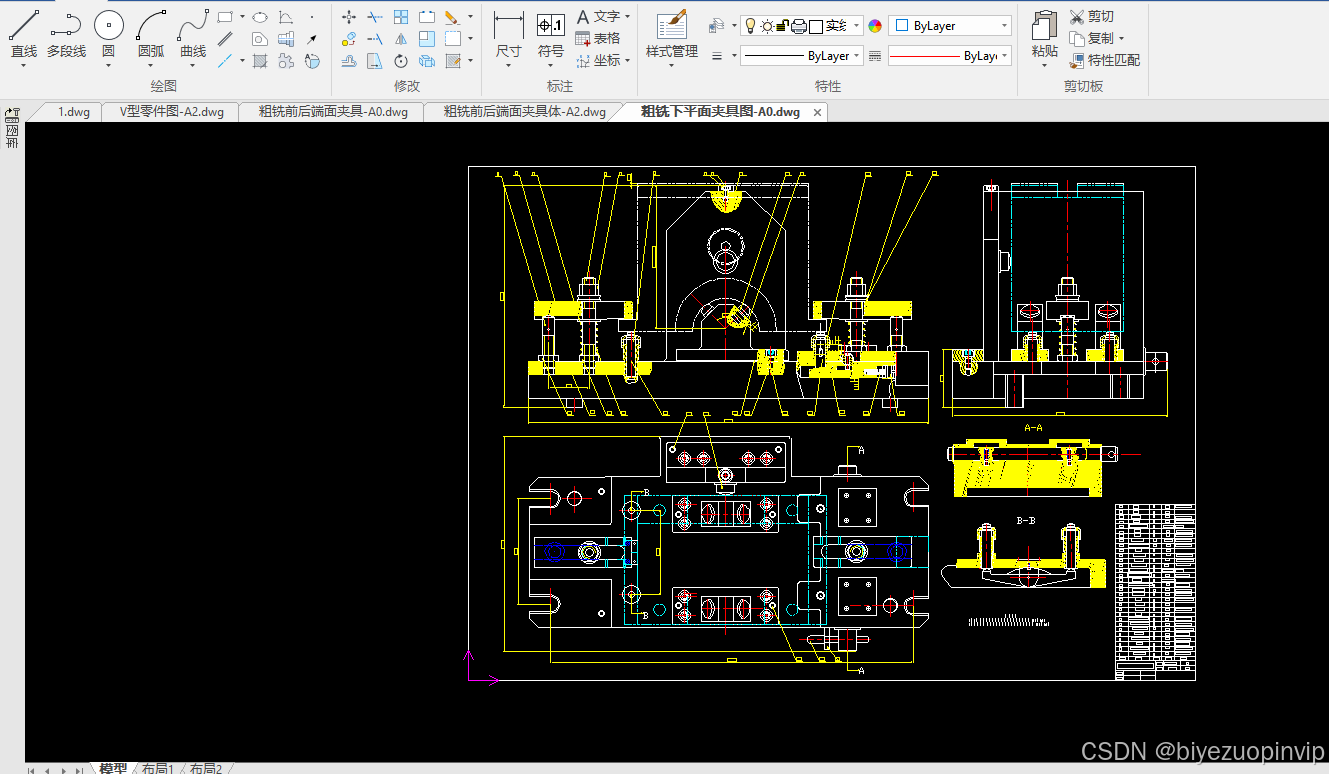

6．1 粗铣下平面夹具 34

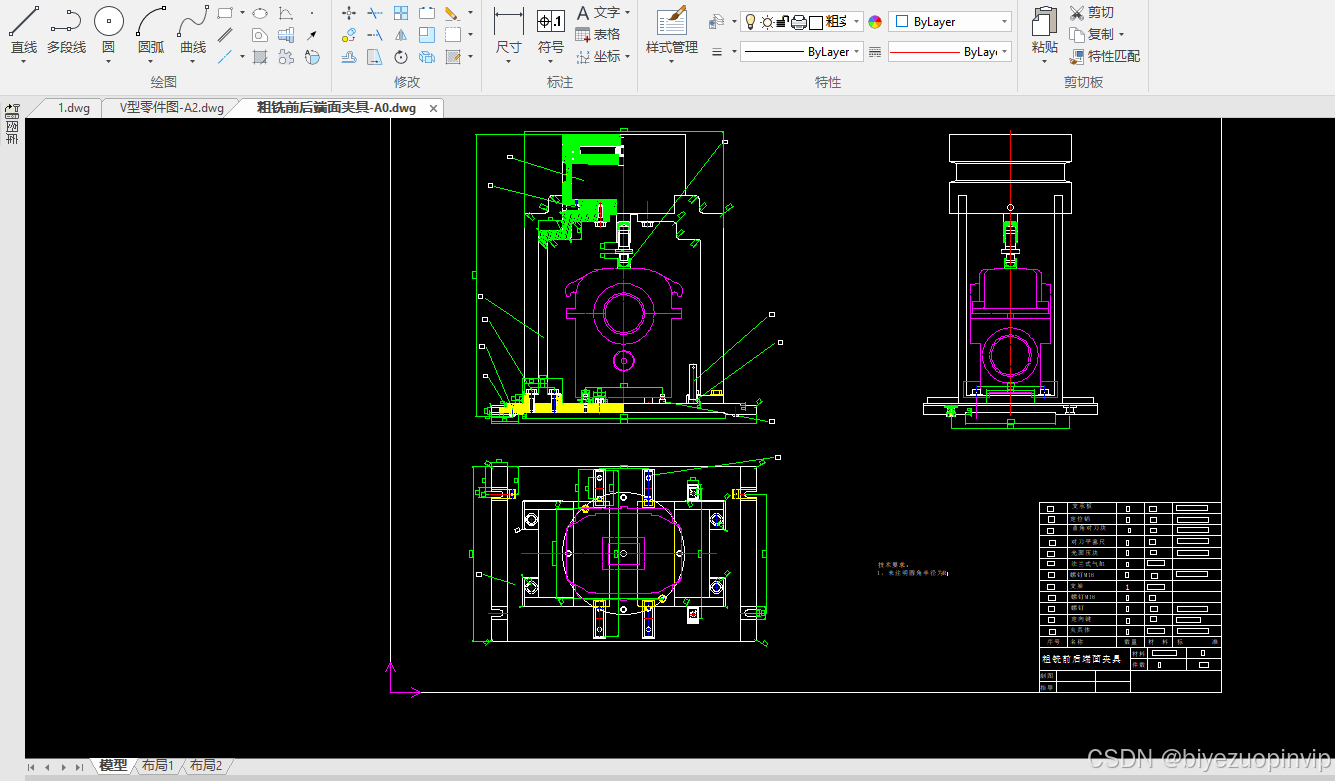

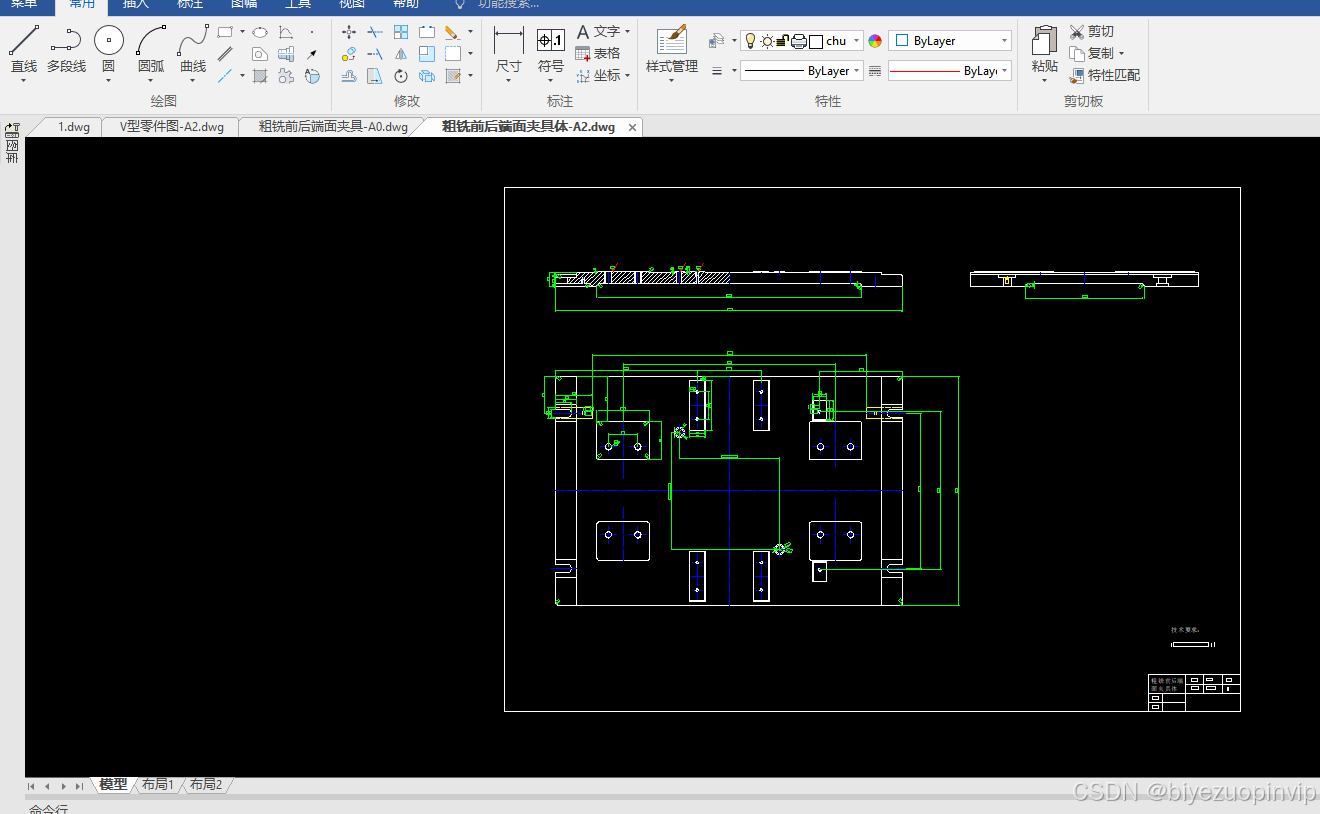

6.2 粗铣前后端面夹具设计 36
参考文献 40
结论： 41

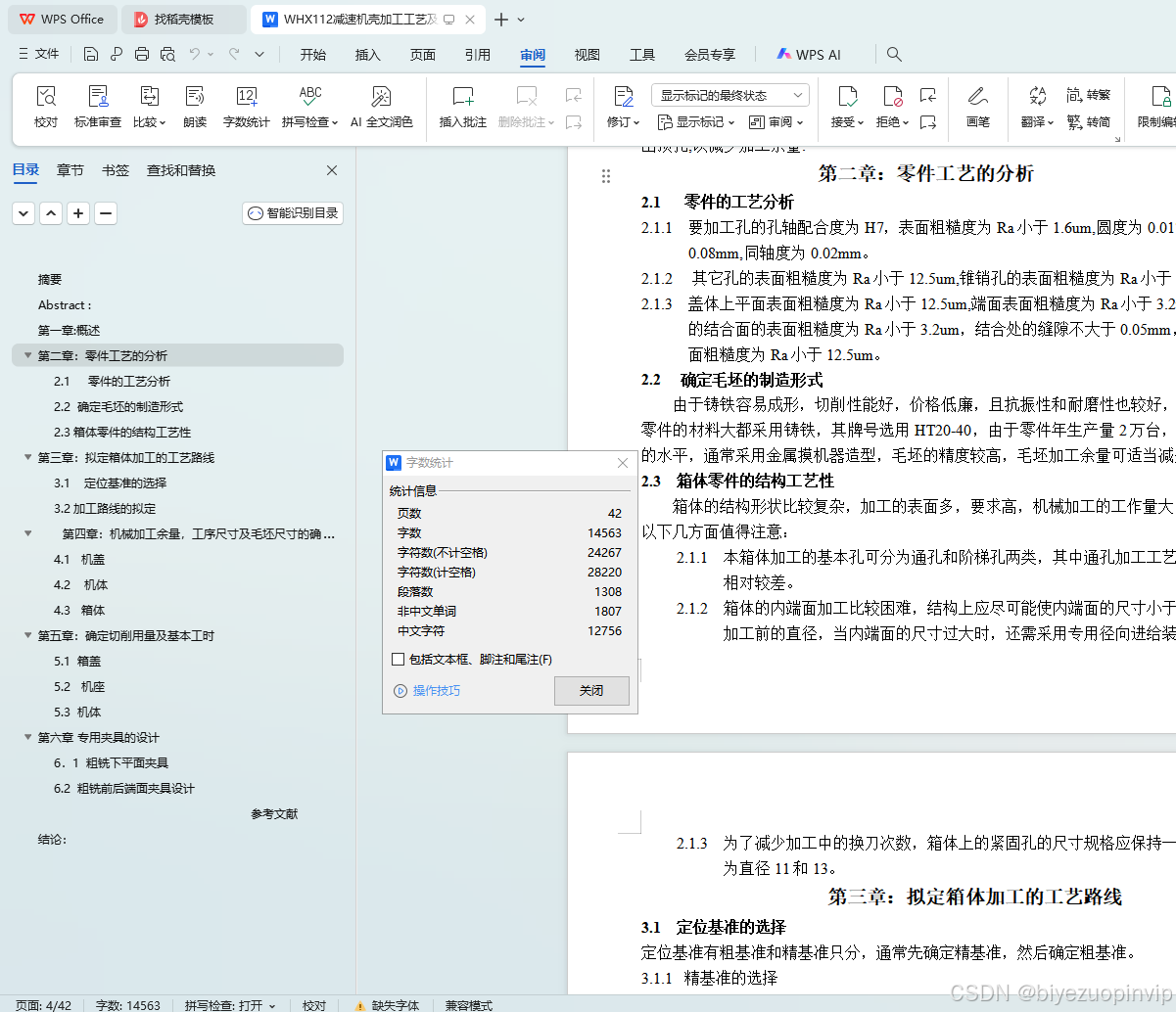

第二章：零件工艺的分析
2.1 零件的工艺分析
2.1.1要加工孔的孔轴配合度为H7，表面粗糙度为Ra小于1.6um,圆度为0.0175mm,垂直度为0.08mm,同轴度为0.02mm。
2.1.2 其它孔的表面粗糙度为Ra小于12.5um,锥销孔的表面粗糙度为Ra小于1.6um。
2.1.3盖体上平面表面粗糙度为Ra小于12.5um,端面表面粗糙度为Ra小于3.2um，机盖机体的结合面的表面粗糙度为Ra小于3.2um，结合处的缝隙不大于0.05mm，机体的端面表面粗糙度为Ra小于12.5um。
2.2 确定毛坯的制造形式
由于铸铁容易成形，切削性能好，价格低廉，且抗振性和耐磨性也较好，因此，一般箱体零件的材料大都采用铸铁，其牌号选用HT20-40，由于零件年生产量2万台，已达到大批生产的水平，通常采用金属摸机器造型，毛坯的精度较高，毛坯加工余量可适当减少。
2.3 箱体零件的结构工艺性
箱体的结构形状比较复杂，加工的表面多，要求高，机械加工的工作量大，结构工艺性有以下几方面值得注意：
2.1.1本箱体加工的基本孔可分为通孔和阶梯孔两类，其中通孔加工工艺性最好，阶梯孔相对较差。
2.1.2箱体的内端面加工比较困难，结构上应尽可能使内端面的尺寸小于刀具需穿过之孔加工前的直径，当内端面的尺寸过大时，还需采用专用径向进给装置。
2.1.3为了减少加工中的换刀次数，箱体上的紧固孔的尺寸规格应保持一致，本箱体分别为直径11和13。
第三章：拟定箱体加工的工艺路线
3.1 定位基准的选择
定位基准有粗基准和精基准只分，通常先确定精基准，然后确定粗基准。
3.1.1 精基准的选择
根据大批大量生产的减速器箱体通常以顶面和两定位销孔为精基准，机盖以下平面和两定位销孔为精基准，平面为330X20mm，两定位销孔以直径6mm,这种定位方式很简单地限制了工件六个自由度，定位稳定可靠；在一次安装下，可以加工除定位面以外的所有五个面上的孔或平面，也可以作为从粗加工到精加工的大部分工序的定位基准，实现“基准统一”；此外，这种定位方式夹紧方便，工件的夹紧变形小；易于实现自动定位和自动夹紧，且不存在基准不重合误差。
3.1.2 基准的选择
加工的第一个平面是盖或低坐的对和面，由于分离式箱体轴承孔的毛坯孔分布在盖和底座两个不同部分上很不规则，因而在加工盖回底座的对和面时，无法以轴承孔的毛坯面作粗基准，而采用凸缘的不加工面为粗基准。故盖和机座都以凸缘A面为粗基准。这样可以保证对合面加工后凸缘的厚薄较为均匀，减少箱体装合时对合面的变形。
