1、确认GPIO模式：
配置SPI口的GPIO模式，先找到SPI所对应的GPIO口，比如:SPI3，需要将GPIO21~GPIO23配成mode1，详细说明查看：

《XY6761XY6762XY6765_GPIO_Formal_Application_Spec_V1.0.xlsx》

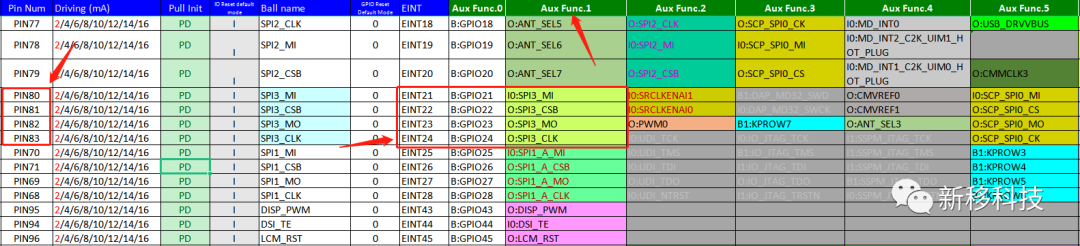

GPIO功能详情见下图1；

2、配置GPIO:

打开GPIO配置工具：

vendor\mediatek\proprietary\scripts\dct\DrvGen.exe

分别打开dws文件配置，路径如下：

lk dws:   vendor\mediatek\proprietary\bootable\bootloader\lk\target\k65v1_64_bsp\dct\dct\codegen.dws
kernel dws:  kernel-4.9\drivers\misc\mediatek\dws\mt6765\k65v1_64_bsp.dws

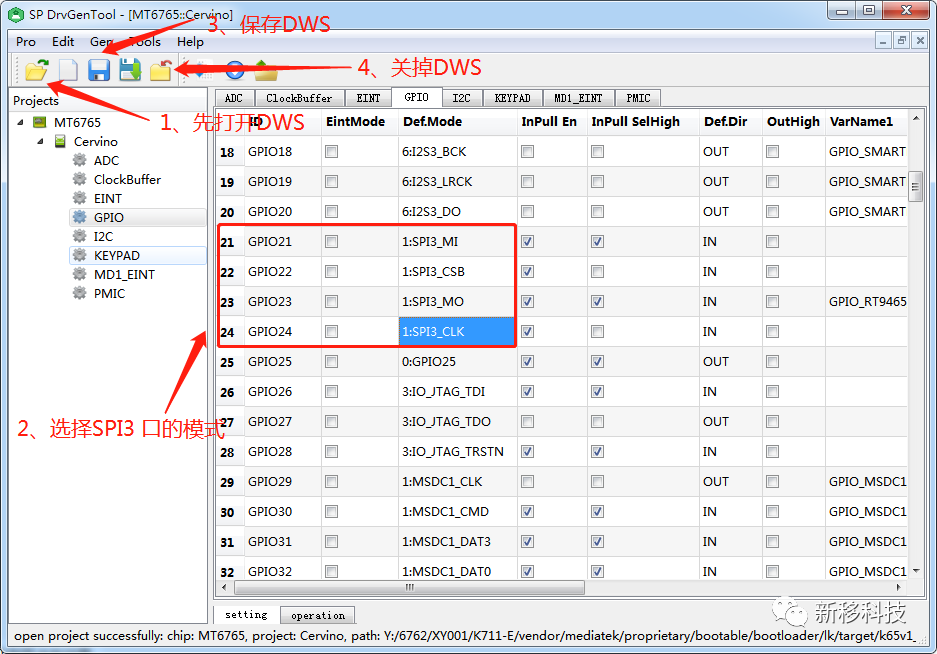

DWS配置方法如下图所示：

3、配置源码：

打开SPIDEV功能，修改内核配置文件：

kernel-4.9\arch\arm64\configs\k65v1_64_bsp_defconfig

确认宏：

CONFIG_SPI_SPIDEV=y

添加dts配置：

kernel-4.9\arch\arm64\boot\dts\mediatek\k65v1_64_bsp.dts

&spi3 {

   #address-cells = <1>;

#size-cells = <0>;8

      spi_dev@3 {10


     compatible = "spidev";12
        reg = <0>;14

         spi-max-frequency = <12000000>;16

      };

  };

4、编译刷机：

rm -rf out/target/product/k65v1_64_bsp/obj/BOOTLOADER_OBJ/
rm -rf out/target/product/k65v1_64_bsp/obj/KERNEL_OBJ/

make -j24

5、调试：
刷机完成之后，并开机，连接usb，执行adb shell执行：

cat /sys/bus/platform/drivers/mediatek-mt6765-pinctrl/1000b000.pinctrl/mt_gpio

查看GPIO的属性是否OK，执行结果如附件图3;

ls /dev/spidev*

是否能看到节点，如果有节点则代表配置成功

更多资料可查看新移科技官网
