本次通过手绘原理图，封装图，完成对PCB板的设计。此次设计的是一个电子钟。

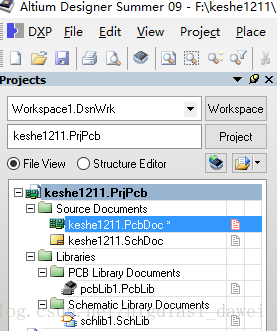

首先，我们打开AD09，创建project,然后在project中添加原理图库（Schematic Library）和PCB库(PCB Library)。
如下图

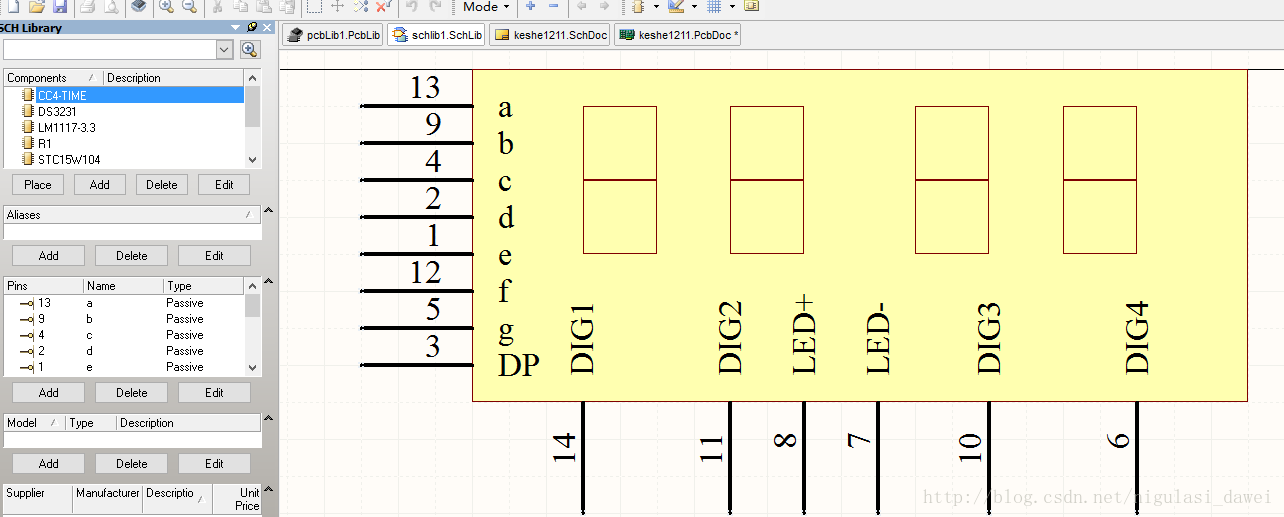

我们在库中建立每个元件的框图方便调用图中为LED显示屏模块

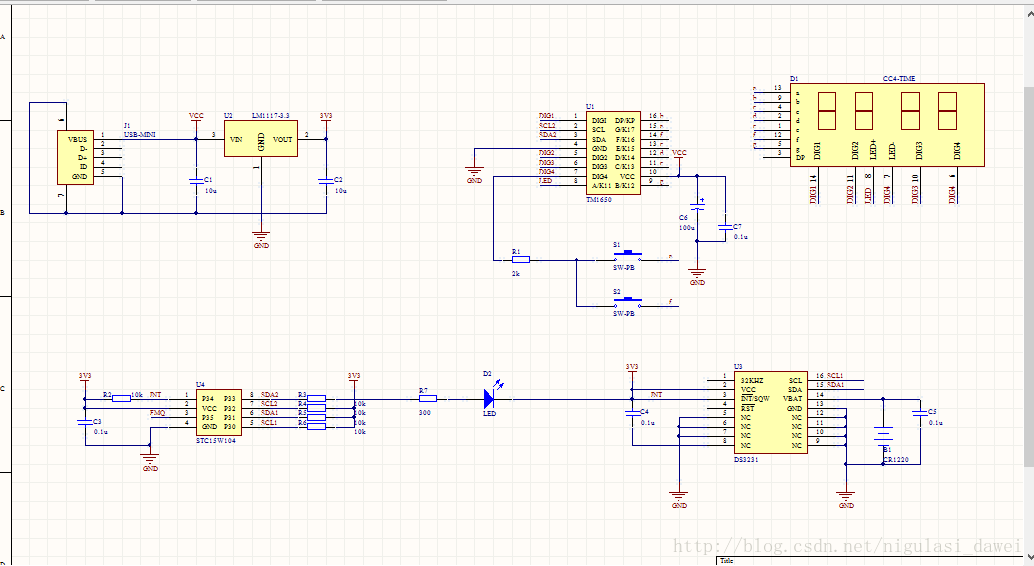

各个模块完成后，我们根据原理图将各个器件相连

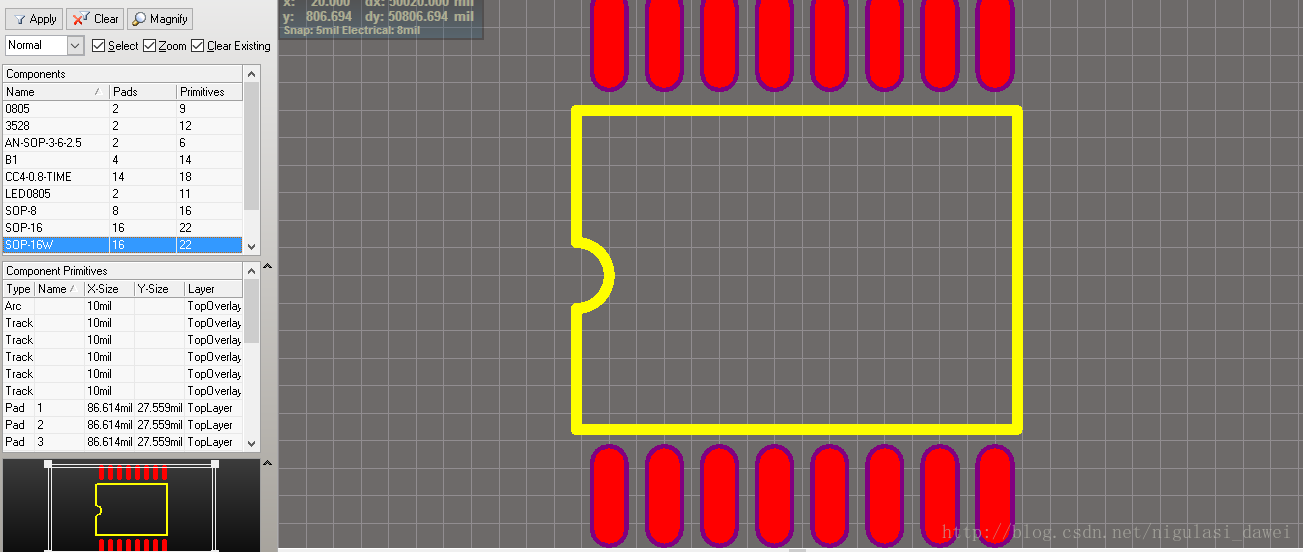

接下来是在PCB库中绘制元件这里写图片描述

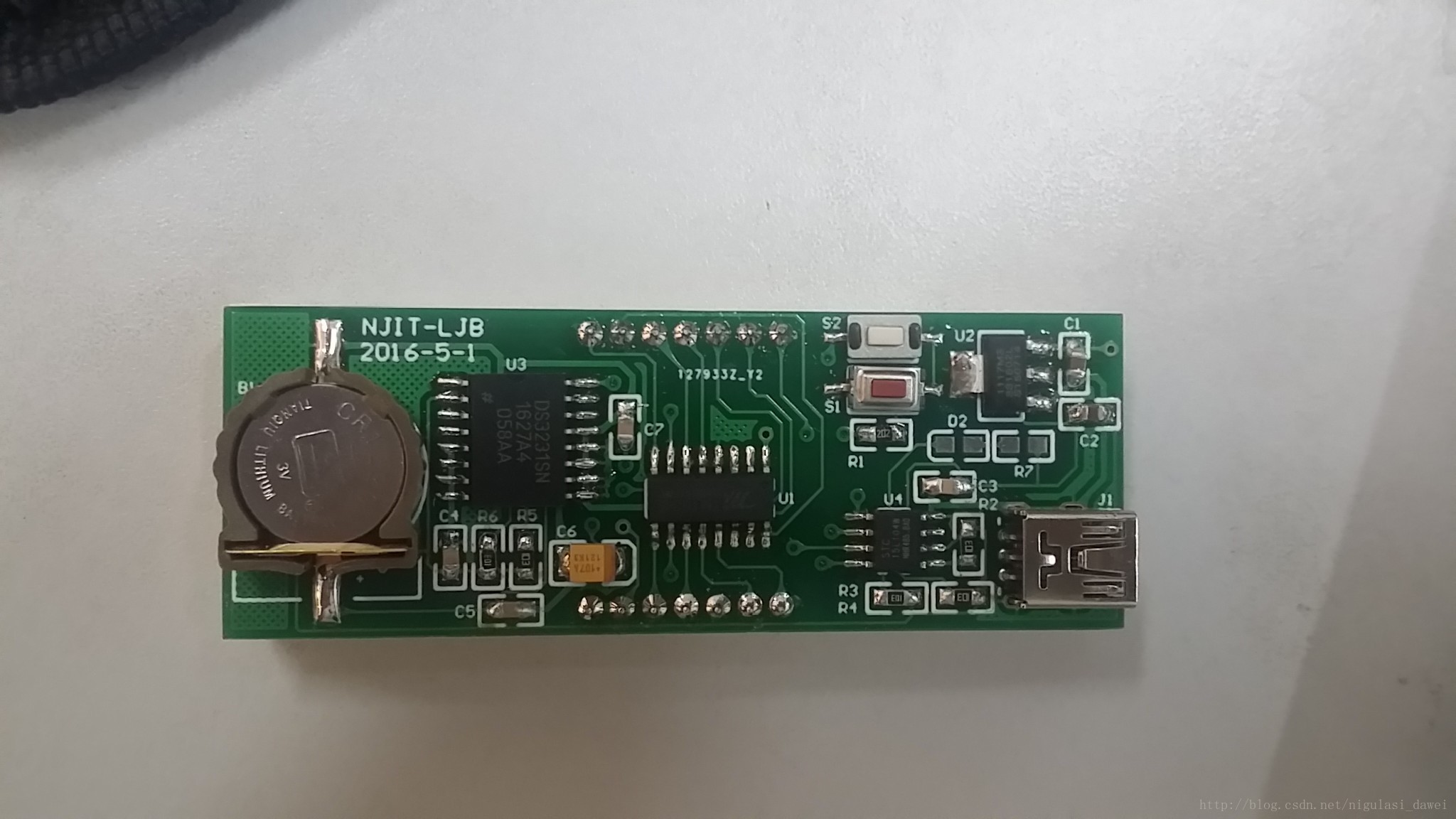

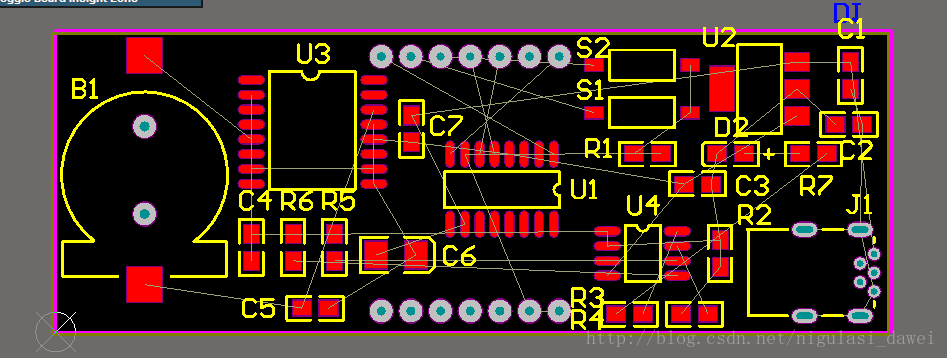

目前还在封装中效果图
后续如何，敬请期待。。。。。
