AR Camera开发记录（三） -- 替换人脸贴图

转载：https://blog.csdn.net/torchlight2012/article/details/76119168

上一篇文章介绍了动态修改3D人脸模型的顶点要注意的问题。
结合人脸检测技术，根据人脸关键点实时修改顶点坐标，就能让3D人脸模型跟随自己的面部变化了。
这时候如果想让3D人脸模型换一张脸呢？

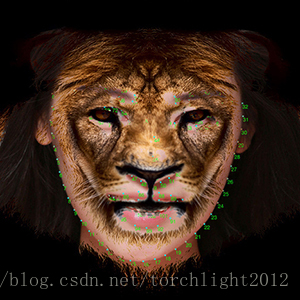

其中一种方式就是根据旧的贴图，用Photoshop调整新的贴图的五官位置：
这里写图片描述

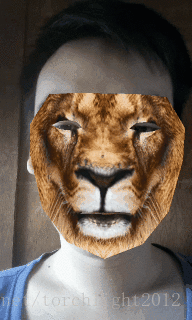

给人脸模型替换新的贴图后，实现的效果如下：
这里写图片描述

对于非人脸的素材，比如上面这只狮子的脸，可能只能这么做。
不过对于同样是人脸的素材，则不必依靠P图，可以通过代码实现动态“换脸”。

贴图坐标的定义

为了实现换脸，首先需要了解模型的贴图坐标是如何定义的。
用文本编辑器打开Obj模型文件，找到以“f”开头的行：

···省略
f 23/1/1 21/2/1 31/3/1
f 23/1/2 24/4/2 21/2/2
f 24/4/3 25/5/3 21/2/3
f 25/5/4 26/6/4 21/2/4
f 21/2/5 26/6/5 6/7/5
···省略

上一篇文章有提到过，f后面每行有三组数字。每组的第一个数字是顶点坐标的序号，第二个数字是贴图坐标的序号。
之前介绍如何修改人脸模型左眼角的顶点坐标时，已经知道左眼角的顶点坐标序号是21。
从上面的几组数字中，找到以21为开头的一组，看到21斜杠后面是2。
意思就是序号为21的顶点坐标，对应序号为2的贴图坐标。

再找到以”vt”开头的行：

···省略
vt 0.2147 0.6968
vt 0.3233 0.6276
vt 0.3213 0.7244
vt 0.2208 0.5305
vt 0.2612 0.3763
···省略

“vt”开头的行定义的就是贴图坐标。
找到第二行：

vt 0.3233 0.6276

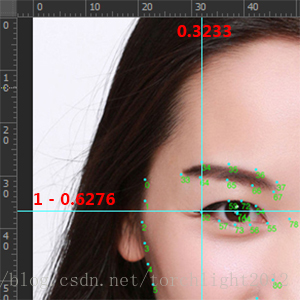

用Photoshop打开这张贴图，拉出标尺看就明白了：
这里写图片描述

因此“换脸”，或者说替换人脸贴图，其实就是用人脸检测技术，获取新的人脸素材的关键点位置，再用新的关键点替换对应的贴图坐标。
具体如何操作，请参阅项目中的LandmarkUtils。

Rajawali中替换模型贴图

内置于APP中的Obj模型文件放在res/raw目录中，其贴图素材放在res/drawable-nodpi目录中。
由于我们的“换脸”方案需要修改Obj模型文件的内容，为便于处理，将Obj模型文件复制到SD卡中。
加载SD卡中的模型文件，与加载内置的模型文件有些区别，代码如下：

protected void initScene() {
    try {
        // 加载SD卡中的人脸模型
        // objPath是模型文件的路径
        String objPath = "xxx";
        LoaderOBJ parser = new LoaderOBJ(this, objPath);
        parser.parse();
        Object3D faceModel = parser.getParsedObject();

        // 添加模型到场景中
        getCurrentScene().addChild(faceModel);

    } catch (ParsingException e) {
        e.printStackTrace();
    }
}

注意上面的objPath，假如模型文件的路径是/sdcard/Obj/faceModel_obj，那么objPath写“Obj/faceModel_obj”就可以了。
因为LoaderOBJ方法最后调用的是：

public ILoader parse() throws ParsingException {
    if (mFile == null && mFileOnSDCard != null)
        mFile = new File(Environment.getExternalStorageDirectory(), mFileOnSDCard);

    if (mFile != null && RajLog.isDebugEnabled())
        RajLog.d("Parsing: " + mFile.getAbsolutePath());
    return this;
}

这个mFileOnSDCard就是上面的objPath。
之前一时疏忽写成objPath = Environment.getExternalStorageDirectory() + “Obj/faceModel_obj”，导致报错说找不到模型文件。

接下来就是替换贴图，修改上面的代码：

// ...省略
Object3D faceModel = parser.getParsedObject();
ATexture texture = faceModel.getMaterial().getTextureList().get(0);
// 先移除旧的贴图
faceModel.getMaterial().removeTexture(texture);
// 读取新的贴图素材
String newTexture = "xxx";
Bitmap bitmap = BitmapFactory.decodeFile(newTexture);
// 替换新的贴图
faceModel.getMaterial().addTexture(new Texture("canvas", bitmap));

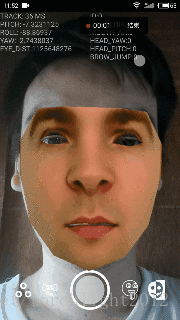

替换新贴图之前，还可以对bitmap做一些处理，比如调整人脸的肤色，让“换脸”效果更自然：
这里写图片描述

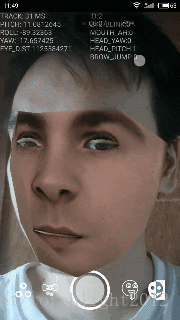

左边是调整前，右边是调整后，目前调肤色效果还不太理想，暂时就不介绍了。
