快速生成代码逻辑对应流程图

        在代码分析和设计过程中，流程图是非常有用的工具，可以帮助我们理清逻辑、优化流程并与团队成员分享思路。本文将介绍如何使用 Draw.io 和 PlantUML 快速生成代码逻辑流程图，特别是在分析复杂的代码逻辑。

为什么选择 Draw.io

Draw.io

Draw.io 是一个开源的功能强大的在线图表绘制工具，支持多种图表类型，包括流程图、网络图、组织结构图等。它的界面直观，操作简单，支持与 Google Drive、OneDrive 等云存储服务集成，方便团队协作。

使用 Draw.io 高级功能快速生成 PlantUML 流程图

下面我们将以线程池工作流程为例，介绍如何使用 PlantUML 快速生成流程图。

正常的线程池工作流程逻辑如下：

Step 1: 编写 PlantUML 描述

首先，我们编写线程池工作流程的 PlantUML 描述。以下是 PlantUML 描述代码：

@startuml
title 线程池工作流程图

start

:提交任务;
:检查线程池状态;

if (线程池状态正常?) then (yes)
  if (核心线程是否可用?) then (yes)
    :创建新线程执行任务;
    :任务执行;
  else (no)
    if (任务加入队列?) then (队列未满)
      :任务排队等待;
      :任务执行;
    else (队列已满)
      if (线程数是否达到最大?) then (no)
        :创建新线程执行任务;
        :任务执行;
      else (yes)
        :拒绝任务;
      endif
    endif
  endif
else (no)
  :拒绝任务;
endif

:任务完成;
:线程回收;
:线程池关闭;

stop

@enduml

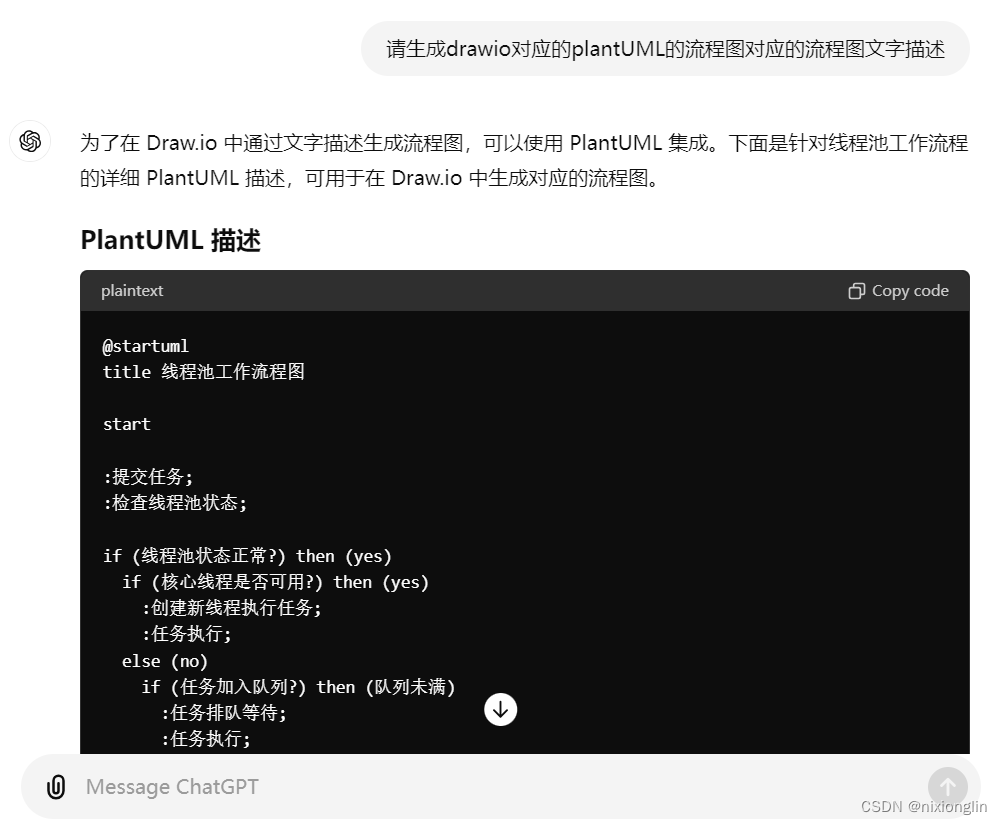

当然，如下上面这个觉得麻烦，可以使用 chatGPT 代劳，如果不满意在其基础上修改即可。

Step 2: 在 Draw.io 中创建流程图

1. 访问 Draw.io:

   • 打开浏览器，访问 Draw.io.

2. 创建新图表:

   • 在欢迎页面上选择 "Create New Diagram" 或 "New Diagram".
   • 选择一个合适的模板，如 "Blank Diagram", 然后点击 "Create".

Step 3: 添加 PlantUML 代码块

1. 添加 PlantUML 代码块:

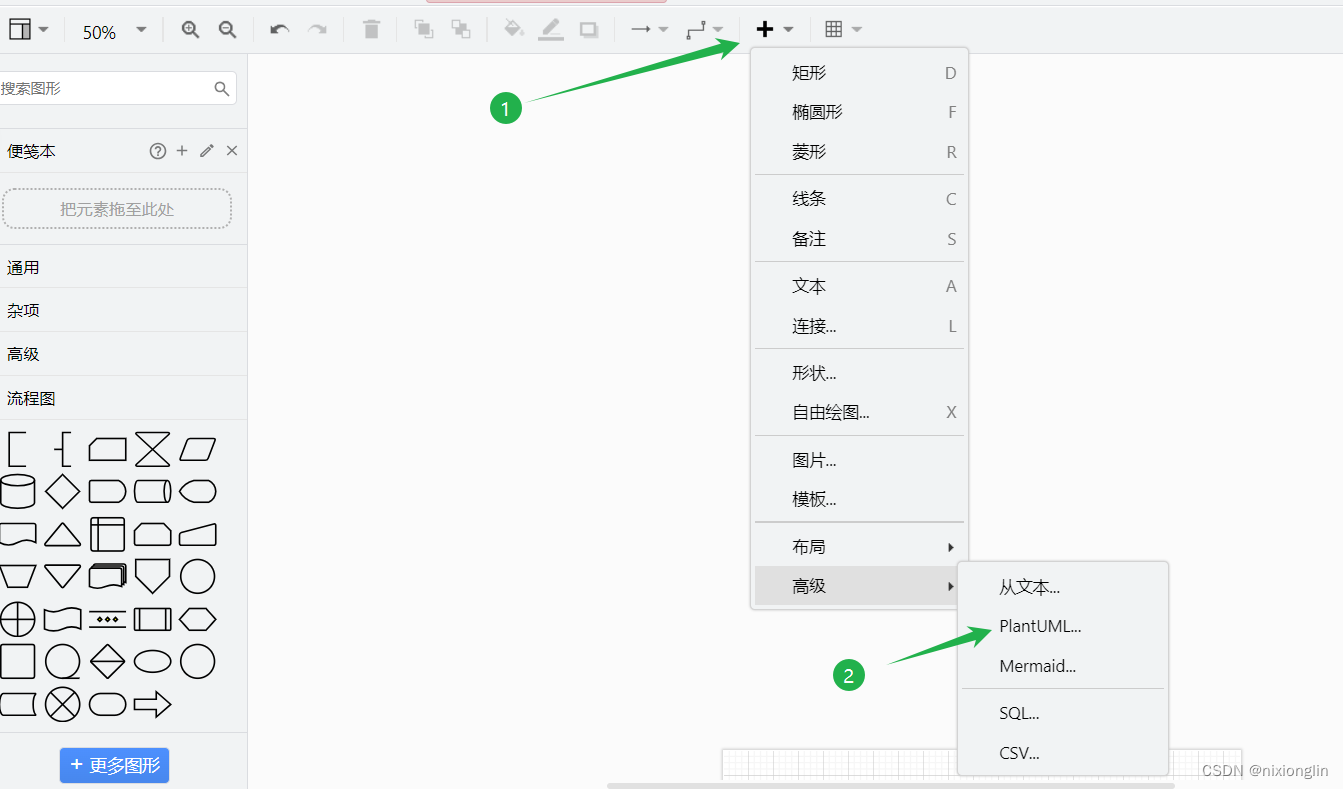

   • 在顶部栏目中，找到 +号高级插入功能。
   • 选择PlantUML。

2. 输入 PlantUML 代码:

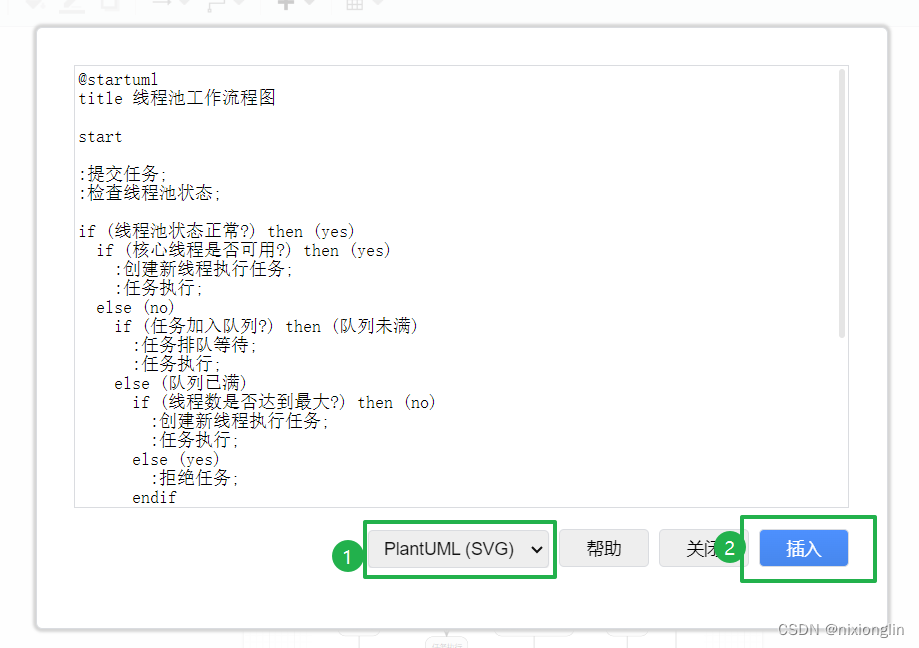

   • 将上述 PlantUML 代码粘贴到代码编辑窗口中。
   • 点击 "Apply" 或 "OK" 应用代码。

Step 4: 生成并调整流程图

1. 生成流程图:

   • PlantUML 代码会被解析并生成相应的流程图，显示在画布上。

2. 调整和保存:

   • 可以调整生成的流程图的位置和大小，使其更美观。
   • 点击菜单栏上的 "File" 选项，选择 "Save" 将流程图保存到本地或云存储服务。
   • 可以选择 "Export As" 将流程图导出为PNG、PDF等格式。

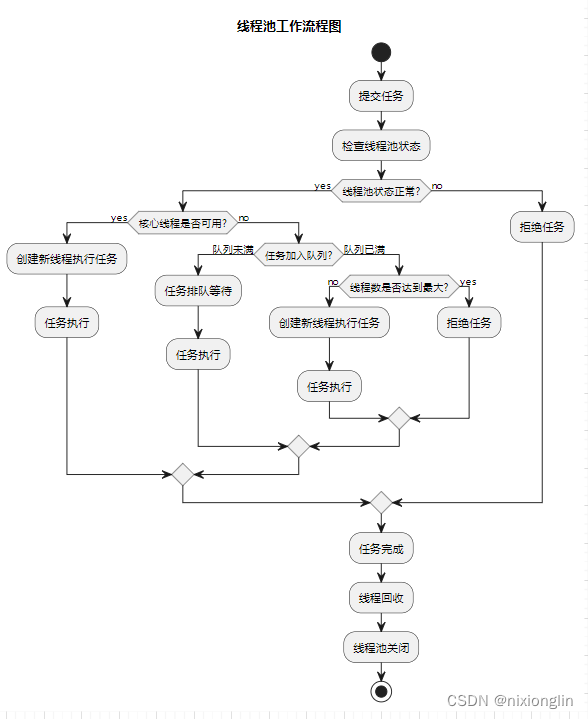

 下面这个就是最终生成的流程图，是不是很赞！！！

总结

通过以上步骤，我们可以轻松地使用  Draw.io 快速生成代码逻辑的流程图。这种方法不仅提高了工作效率，还可以帮助团队成员更好地理解和沟通复杂的逻辑结构。希望这篇文章对你在代码分析和设计过程中有所帮助。

ps：同样的步骤使用 Mermaid 生成流程图，生成的效果不如 PlantUML 好。
