三菱PLC数码管显示及按键控制实验



       日常工程中，有时需要显示一个温度或是一个计数，或是修改一个按键值，使用触屏是一个不错的选择，但有时不想那么复杂，可以使用数码管吗？当然可以，风哥来分享一款自己设计的PLC能控制数码管的显示，并且来控制按键，编程简单，只需不超过20步即可以实现数值显示，清屏，亮度调整等功能。

1、硬件特色

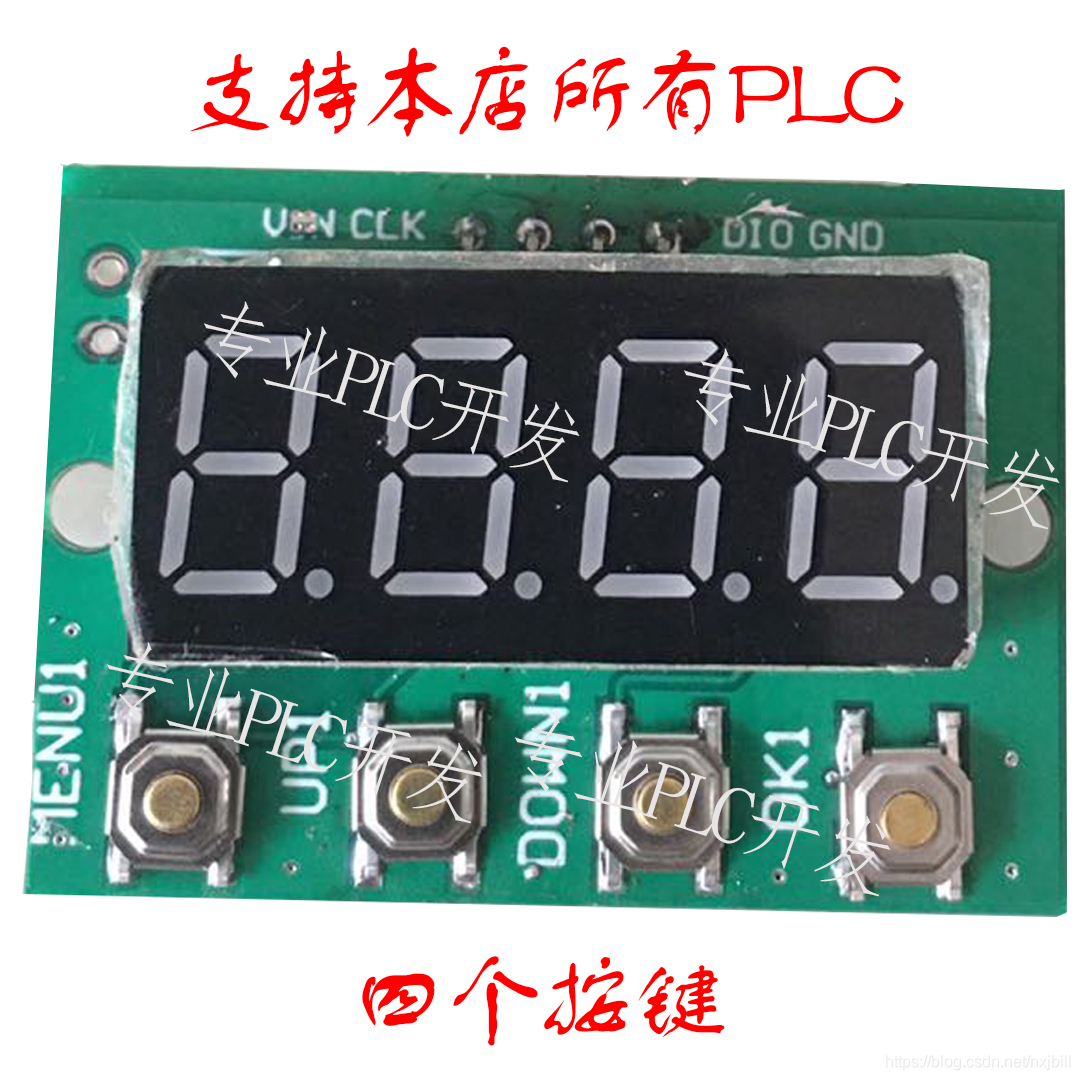

首先来看看这款数码管按键板，如下图



1个数码管，4个按键分别为功能键，上键，下键，确认键。

与PLC通过4根线连接，不需要外部供电接线，从PLC取电。

2、功能

1.读取按键功能，即读取4个按键值

2.设置八级亮度级别（1-8）

3.设置小数点功能，能设置一个小数点位

4.设置显示值，直接传递一个D寄存器即可显示，无需进行BCD编码



1. 数码管的使用

主要操作指令

FROM 指令读取按键值，可以每100ms读取一次。

TO 指令，发送命令控制显示数字或是亮度级别，清屏，小数位数等。

数码管连上PLC后，要初始化，启用数码管功能，默认的亮度级别为8级，即最高亮度，程序可以根据需要进行调整。



如下指令为每个运行周期开启数码按键功能，请勿再操作M8080寄存器。



例如每100ms读取按键值到D100，指令要点，K650,即为向数码管读数据，K1为读取一个数据，D100为读取数据在存储位置，键码值对应如下表。



序号	名称	16进制	10进制
1	Menu(功能键)	0x5c	92
2	Up(上键)	0x54	84
3	Down(下键)	0x4c	76
4	Ok(确认键)	0x44	68



数码显示指令如下，每100ms用D10值去刷新数码管，显示一位小数点。K650即为刷新数码管值。H201为16进制数，高8位0X02即为让数码管去显示一个值，低8位0x01为一个小数，如果为0即为不显示小数，显示一个整数，也就是说设置为H200则直接显示D10内容，不去除10显示小数点。



其它指令或用法，可以在下面留言。
