Ubuntu下使用JLink+Code::Blocks搭建Atmel ARM调试环境

Ubuntu下JLink+Code::Blocks调试环境的搭建

在前面的一篇文章里，给大家分享了如何在Ubuntu下使用OpenOCD+Code::Blocks去搭建NuttX编译和调试环境，OpenOCD是一款开源的调试工具，适配于多个仿真器，但是论仿真调试工具的用户体验和调试速度，还是首推JLink。

JLink的配置

Linux下JLink软件包下载

首先确保用户手上已经有正版可用的JLink（D版的没有试过也不推荐使用），然后去SEGGER官网下载Linux下可用的SEGGER软件包。
下载地址SEGGER 软件包

下载好后直接解压到用户自己制定的目录即可。

运行JLinkGDBServer

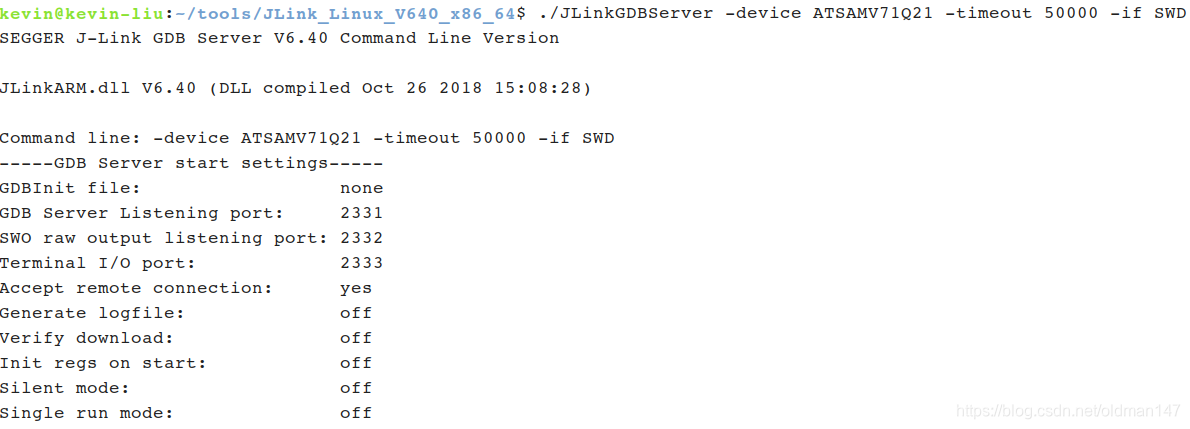

打开Linux命令终端，运行已经下载解压好的JLink软件包。
例如：
cd /home/kevin//tools/JLink_Linux_V640_x86_64
./JLinkGDBServer -device ATSAMV71Q21 -timeout 50000 -if SWD
-device – 指定设备
-timeout – 指定GDB连接超时时间，单位ms
-if – 指定调试接口类型

Code::Blocks的配置

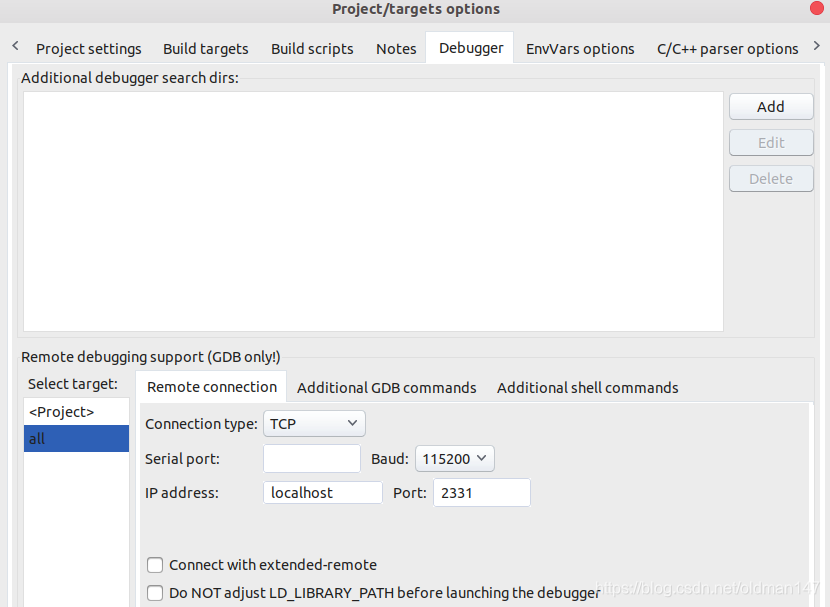

在Code::Blocks里面右键点击工程，选择properties，在弹出的页面中选择Debugger.


这里列出所有的命令配置。

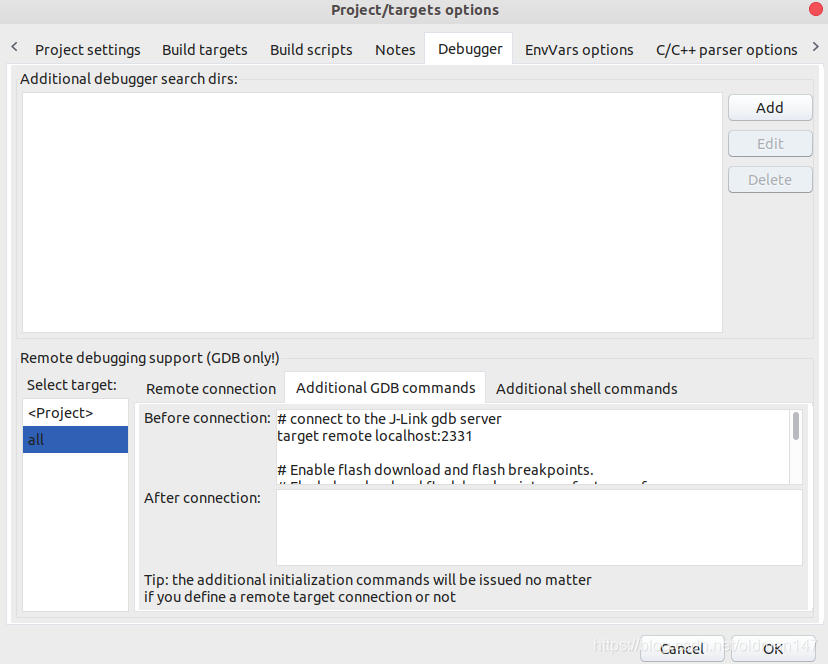

在Additional GDB command添加以下内容：

Before connection
# connect to the J-Link gdb server
target remote localhost:2331
monitor endian little
monitor interface SWD
monitor speed auto
monitor flash device = ATSAMV71Q21
monitor flash download = 1
monitor flash breakpoints = 1
monitor clrbp
cd /home/kevin/workspace/nuttx/nuttx
file nuttx
load
--------------------------------------------
After connection
monitor reset
monitor sleep 100
thbreak __start

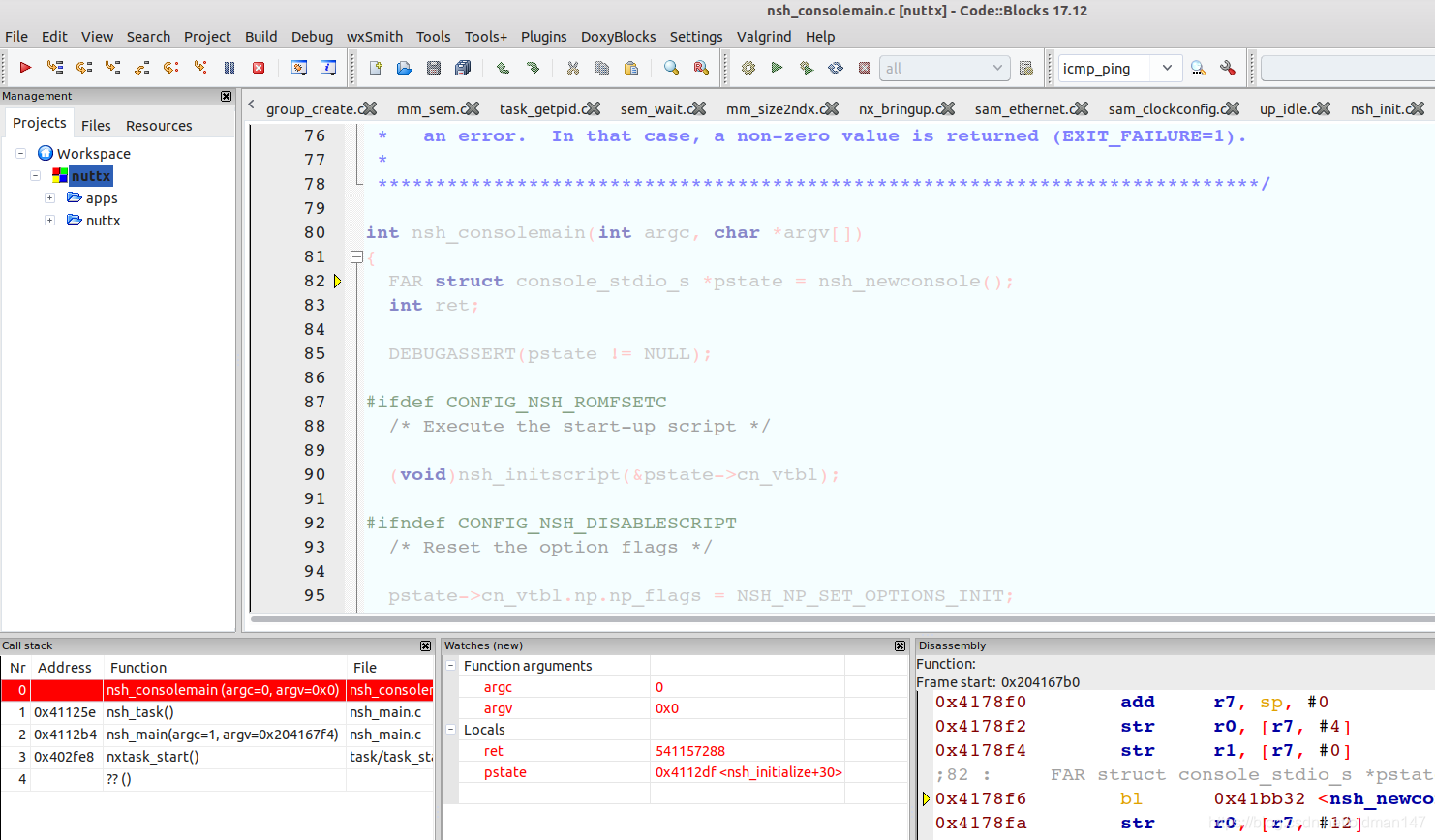

仿真效果
