【CAD二次开发】HelloWorld

一，开发环境搭建（以下演示使用的是VS2022+CAD2020版本）

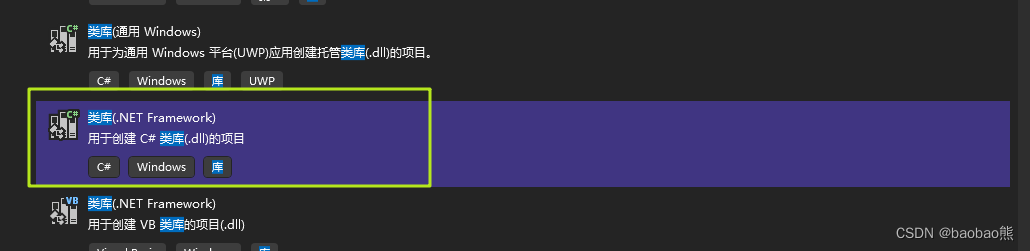

• 新建一个类库项目，.NetFrameWork版本的，选择4.7框架


• 添加开发需要的dll


这三个dll可以去CAD安装目录下找以下，添加即可

二、HelloWorld命令

[assembly: CommandClass(typeof(CADHello.Hello))]
namespace CADHello
{
    public class Hello
    {
        [CommandMethod("HelloWorld")]
        public void HelloWorld()
        {
            Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;
            ed.WriteMessage("Hello World");
        }
    }
}

• Editor 类是对CAD进行修改交互的方法类，WriteMessage方法是是在命令行输出指定的文字。

• CommandMethod指定在CAD中输入的命令名字

• 然后编译生成dll文件后去CAD中加载

三、到CAD中加载

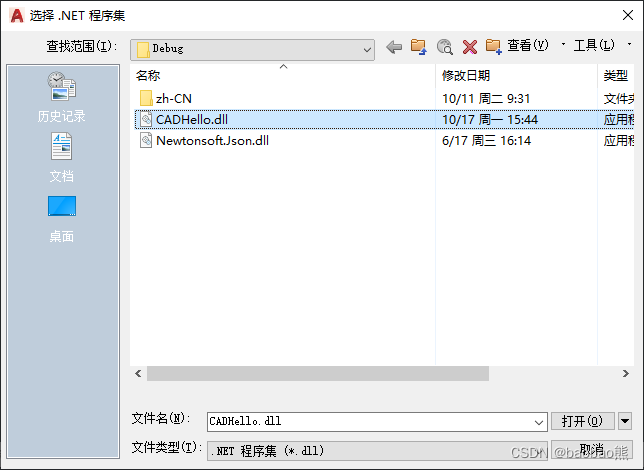

• 输入命令“netload” 点击enter键，弹出载入窗口


找到刚刚编译生成的dll文件，点击打开

• 输入对应的命令


• 得到输出的指定文字

  简单的分享~~~
