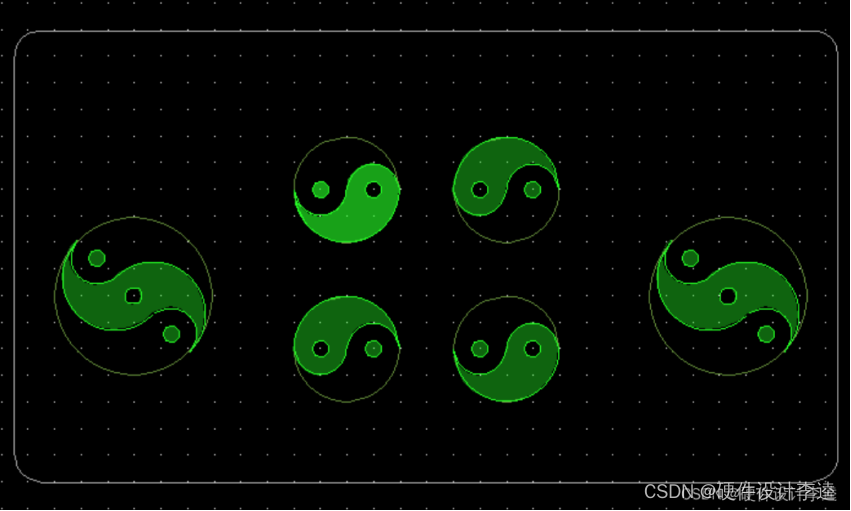

Cadence16.6画太极图，源文件分享

 1.打开画PCB软件，设置格点为3，3生万物，设置几都可以；

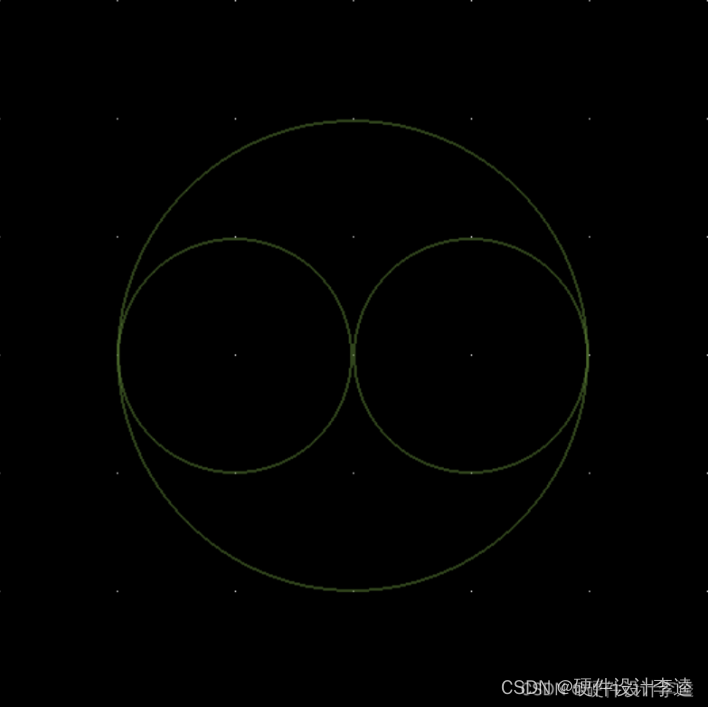

2.以格点为圆心，在丝印层画2个相切的圆

  3.以两个相切的位置为圆心，画一个更大的圆，和两个圆内切；

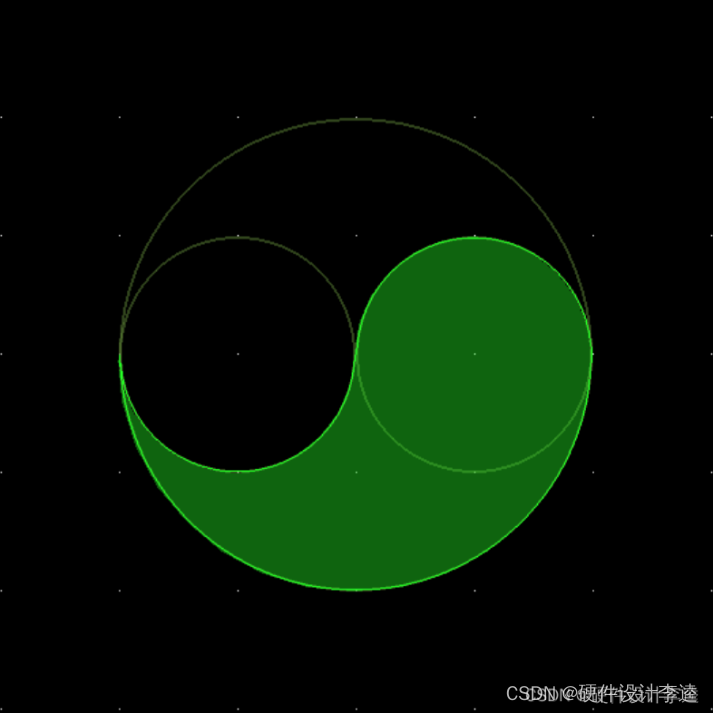

  4.根据阴阳鱼的轮廓在TOP层进行铺铜，铺铜过程中使用捕捉工具；

​

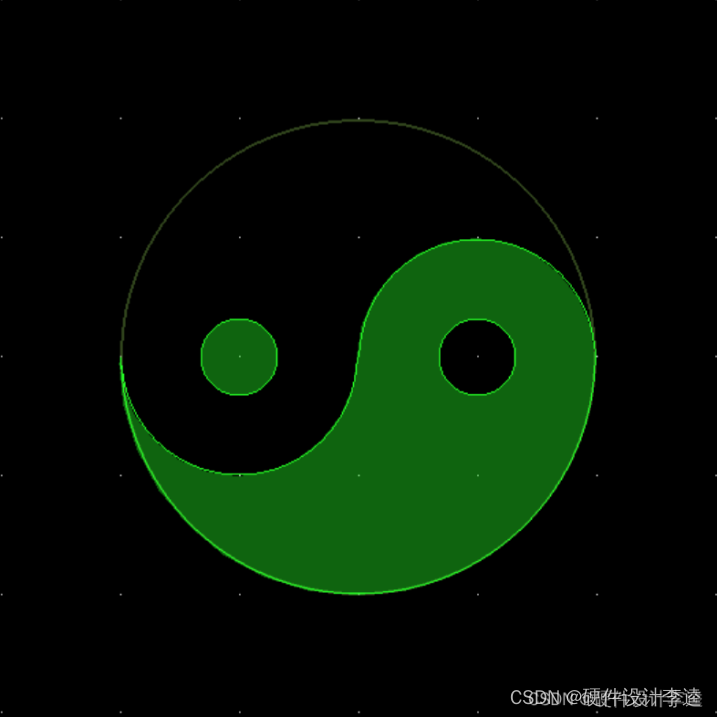

 5. 将格点设置为1，在左边放半径为1的铜皮，右边挖个半径为1的圆；

​

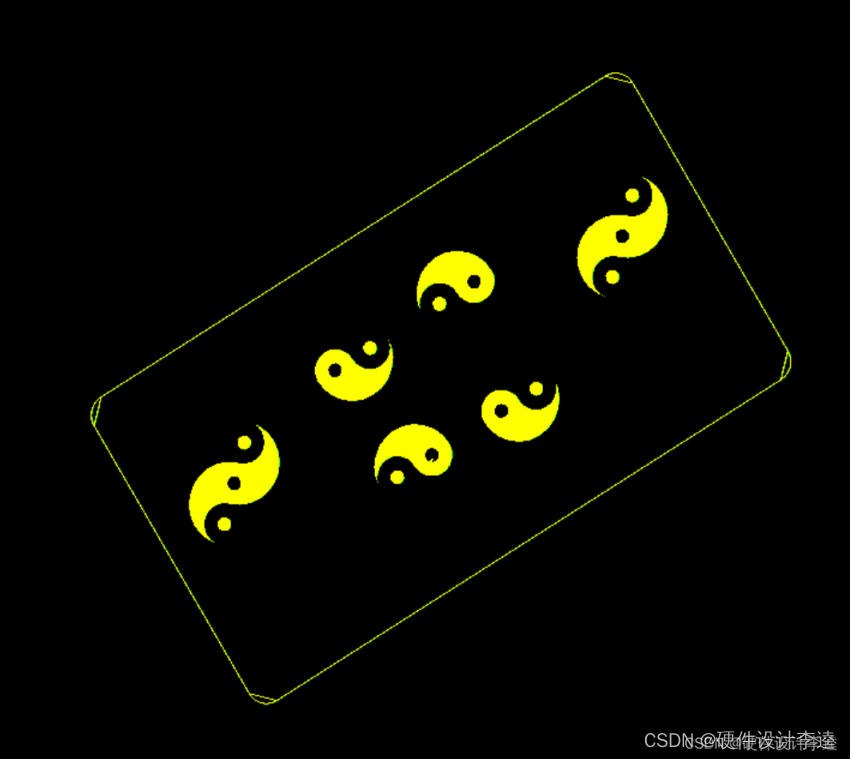

  6.将铺的铜皮复制到SOLDMASK层开窗，估计做个沉金的出来，也挺漂亮的；

7.设计这个也没啥用，新学PCB设计的同学可以参考练练手；
