51单片机STC89C52RC——1.3 LED流水灯



目录

一，STC单片机模块

二，LED模块

三，创建Keil项目

四，代码

五，代码编译、下载到51单片机

六，效果

---

一，STC单片机模块

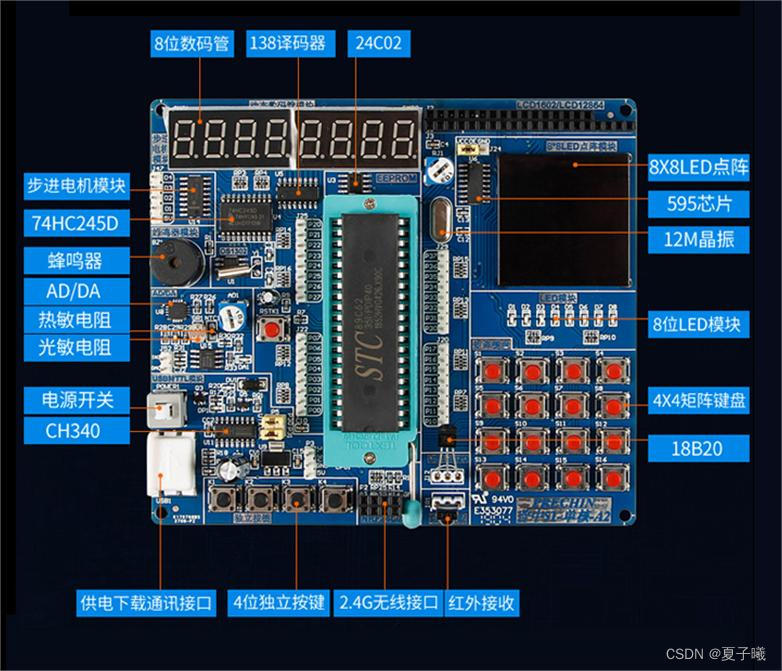

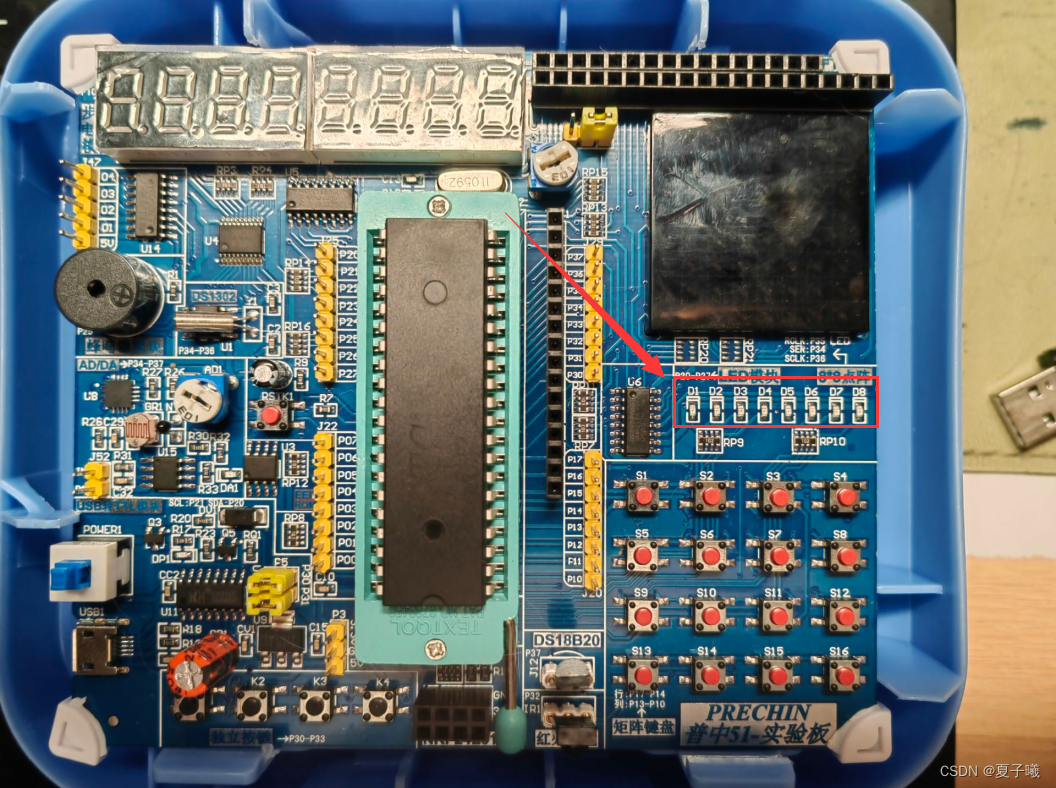

我们程序中要点亮的LED灯的位置如下图。

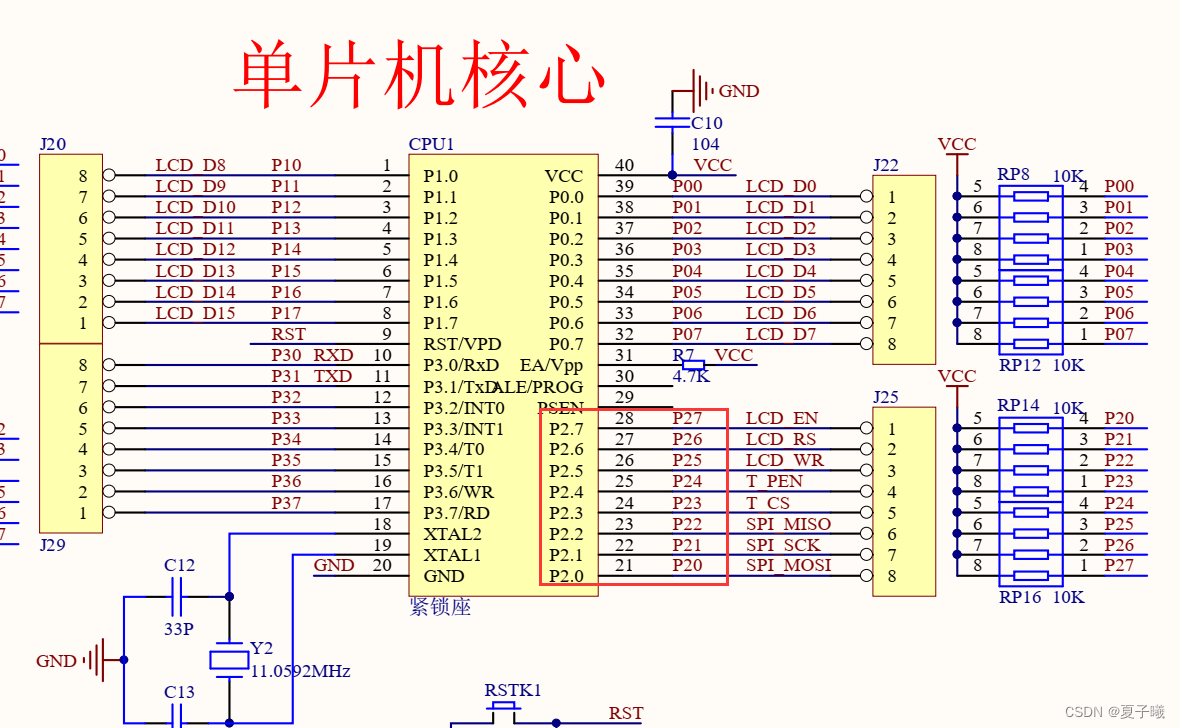

我们程序要用到的针脚如下图

二，LED模块

电路图如下

8个LED，全部点亮 每一bit位 都需要设置为0

二进制是0000 0000 。如果只点亮D1一个，只需要将D1位置的bit位设置为0

所以二进制就是1111 1110  ，对应十六进制就是0xFE

D1亮：1111 1110  （0xFE）

D2亮：1111 1101  （0xFD）

D3亮：1111 1011  （0xFB）

D4亮：1111 0111  （0xF7）

D5亮：1110 1111 （0xEF）

D6亮：1101 1111 （0xDF）

D7亮：1011 1111 （0xBF）

D8亮：0111 1111 （0x7F）

        P2=0xFE;		//1111 1110  D1亮
		P2=0xFD;		//1111 1101  D2亮
		P2=0xFB;		//1111 1011
