51单片机STC89C52RC——2.3 两个独立按键模拟控制LED流水灯方向

目的

按下K1键LED流水向左移动

按下K2键LED流水向右移动

一，STC单片机模块

二，独立按键

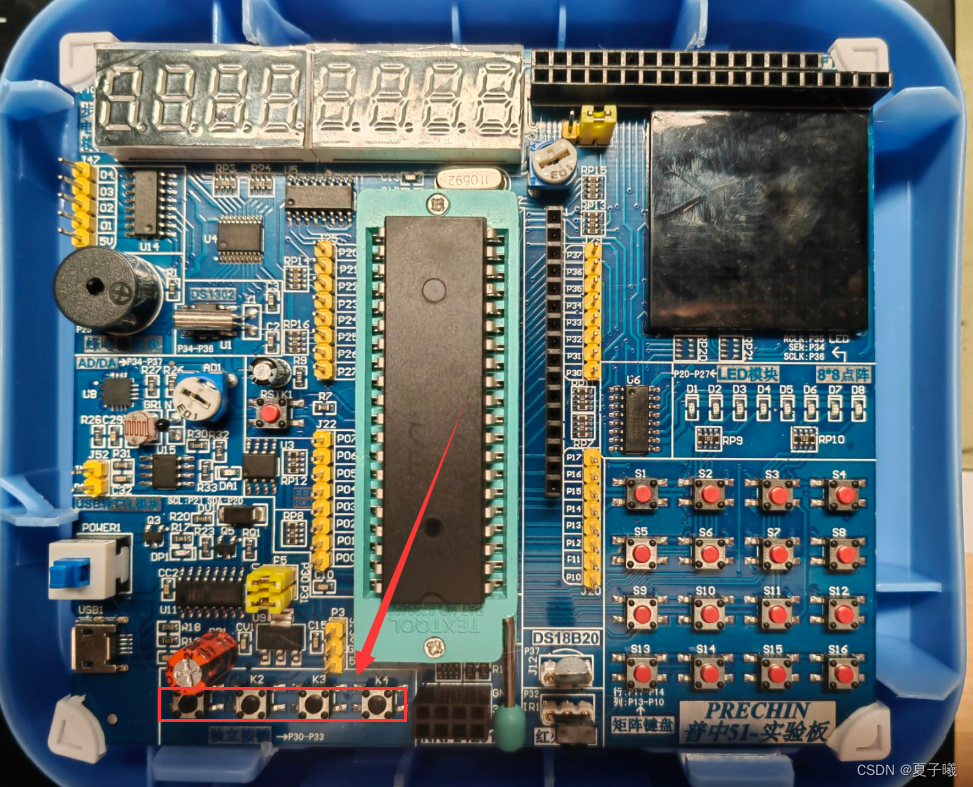

2.1 独立按键位置

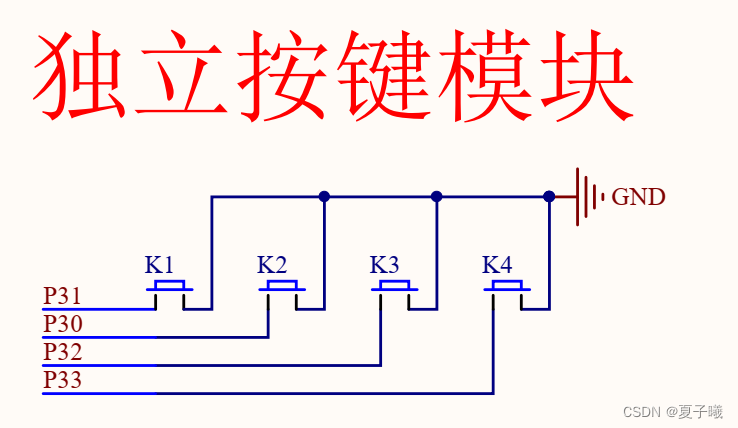

2.2 独立按键电路图



这里要注意一个设计的bug

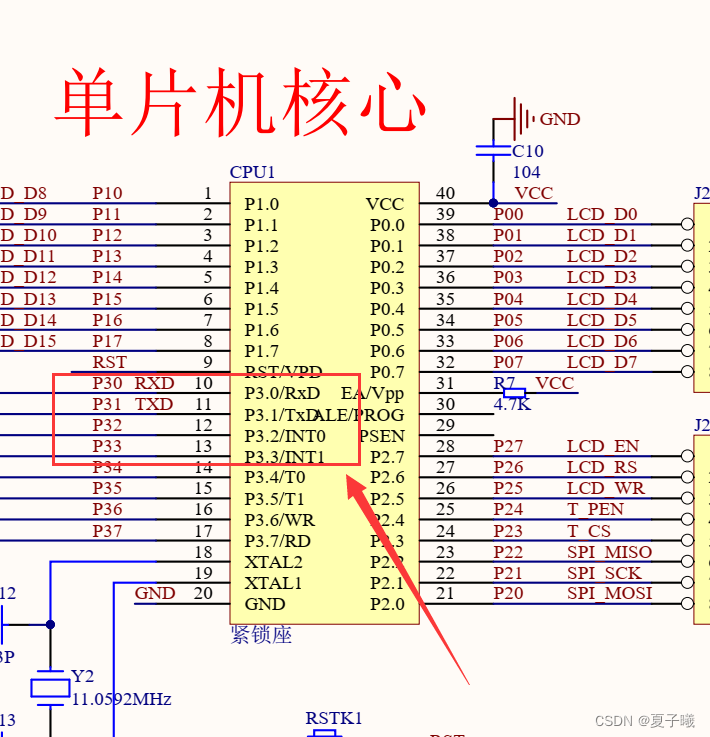

P3_1 引脚对应是K1

P3_0 引脚对应是K2

 要实现按一下点亮、再按一下熄灭，我们就需要分析按键上的电压变化。

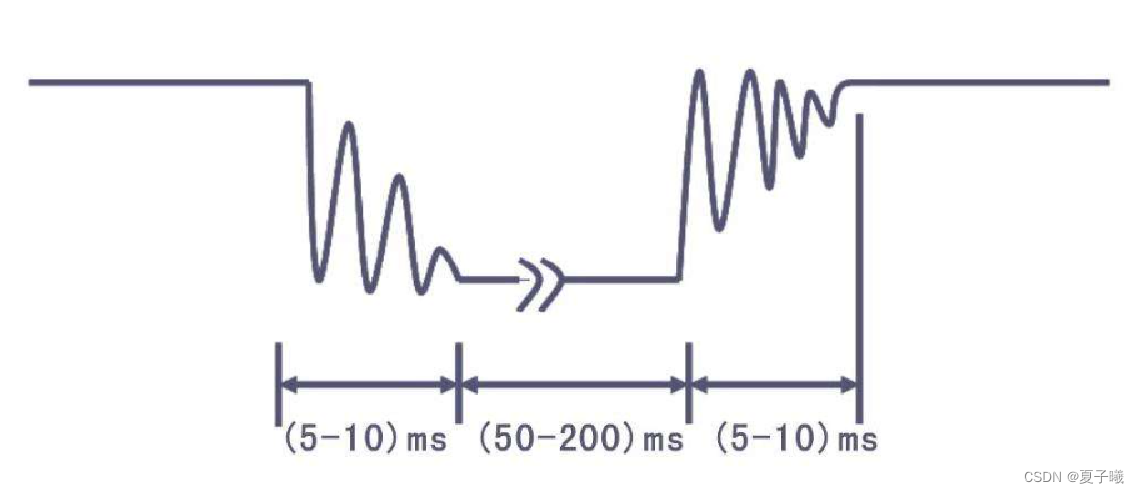

对于机械开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个开关在闭合时不会马上稳定地接通，在断开时也不会立即断开，所以在开关闭合及断开的瞬间会伴随一连串的抖动 。如上图。

具体在程序上我们就需要按照这个图做相应的处理。

		if(P3_1==0)			//如果K1按键按下
		{
			Delay(15);		//延时消抖
			while(P3_1==0);	//松手检测
			Delay(15);		//延时消抖
			P2_0=~P2_0;		//LED1取反
		}

要实现左右移动分别控制， 我们定义变量左移就自减1右移就自加1.

        if(P3_1==0)				//如果K1按键按下
		{
			Delay_ms(15);		//延时消抖
			while(P3_1==0);		//松手检测 一直按着没松手
			Delay_ms(15);		//延时消抖
			LED_Num--;			//变量减1
			if(LED_Num<0)
			{
				LED_Num=7;		//当最左边一个灯亮后，下一个是最右边一个灯亮
			}
		}
		if(P3_0==0)				//如果K2按键按下
		{
			Delay_ms(15);		//延时消抖
			while(P3_0==0);		//松手检测 一直按着没松手
			Delay_ms(15);		//延时消抖
			LED_Num++;			//变量加1
			if(LED_Num==8)
			{
				LED_Num=0;		//当最右边一个灯亮后，下一个是最左边一个灯亮
			}
		}

当在两头时我们要分别判定下，并重新从头开始。

三，创建Keil项目

详细参考：51单片机STC89C52RC——创建Keil项目-CSDN博客

四，代码

#include <REGX52.H>

/**
 * 函    数：延时函数 毫秒
 * 参    数：ms 延时多少毫秒
 * 返 回 值：无
 */
void Delay_ms(int ms)	//@12.000MHz
{
	unsigned char data i, j;
	while(ms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

/**
 * 函    数：主函数
 * 参    数：无
 * 返 回 值：无
 */
void main()
{
	int LED_Num=0;	//定义变量LED_Num 表示第几个LED
	P2=0xFE;		//上电后默认第一个LED D1点亮
	while(1)
	{
		if(P3_1==0)				//如果K1按键按下
		{
			Delay_ms(15);		//延时消抖
			while(P3_1==0);		//松手检测 一直按着没松手
			Delay_ms(15);		//延时消抖
			LED_Num--;			//变量减1
			if(LED_Num<0)
			{
				LED_Num=7;		//当最左边一个灯亮后，下一个是最右边一个灯亮
			}
		}
		if(P3_0==0)				//如果K2按键按下
		{
			Delay_ms(15);		//延时消抖
			while(P3_0==0);		//松手检测 一直按着没松手
			Delay_ms(15);		//延时消抖
			LED_Num++;			//变量加1
			if(LED_Num==8)
			{
				LED_Num=0;		//当最右边一个灯亮后，下一个是最左边一个灯亮
			}
		}
		P2=~(0x01<<LED_Num);	//左移对应位后取反  设置LED的亮灭
	}
}

五，代码编译、下载到51单片机

代码编译请参考

《51单片机STC89C52RC——代码编译-CSDN博客》

代码下载请参考

《51单片机STC89C52RC——STCAI-ISP代码下载-CSDN博客》

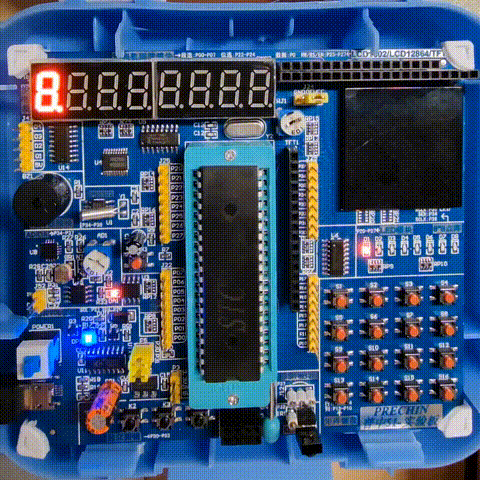

六，效果
