目的/效果

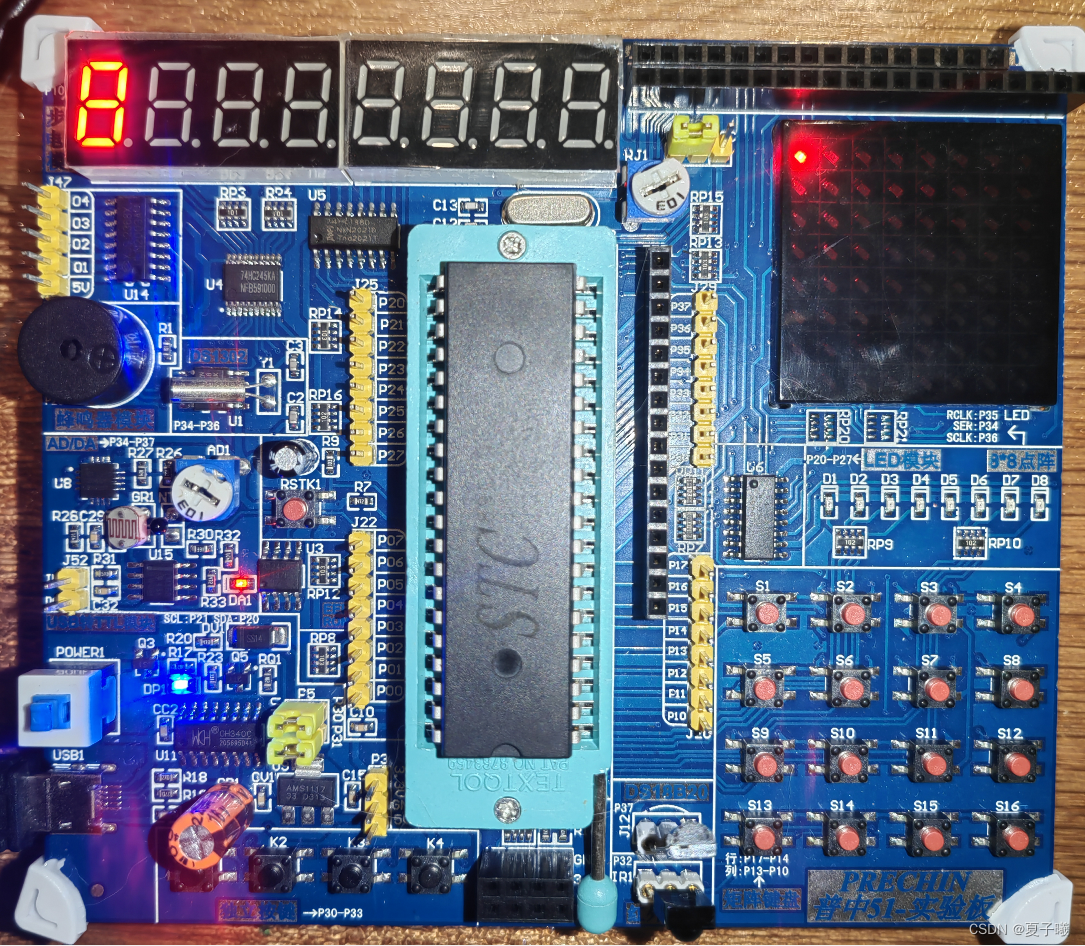

程序控制，点亮点阵LED 第1行第一列LED

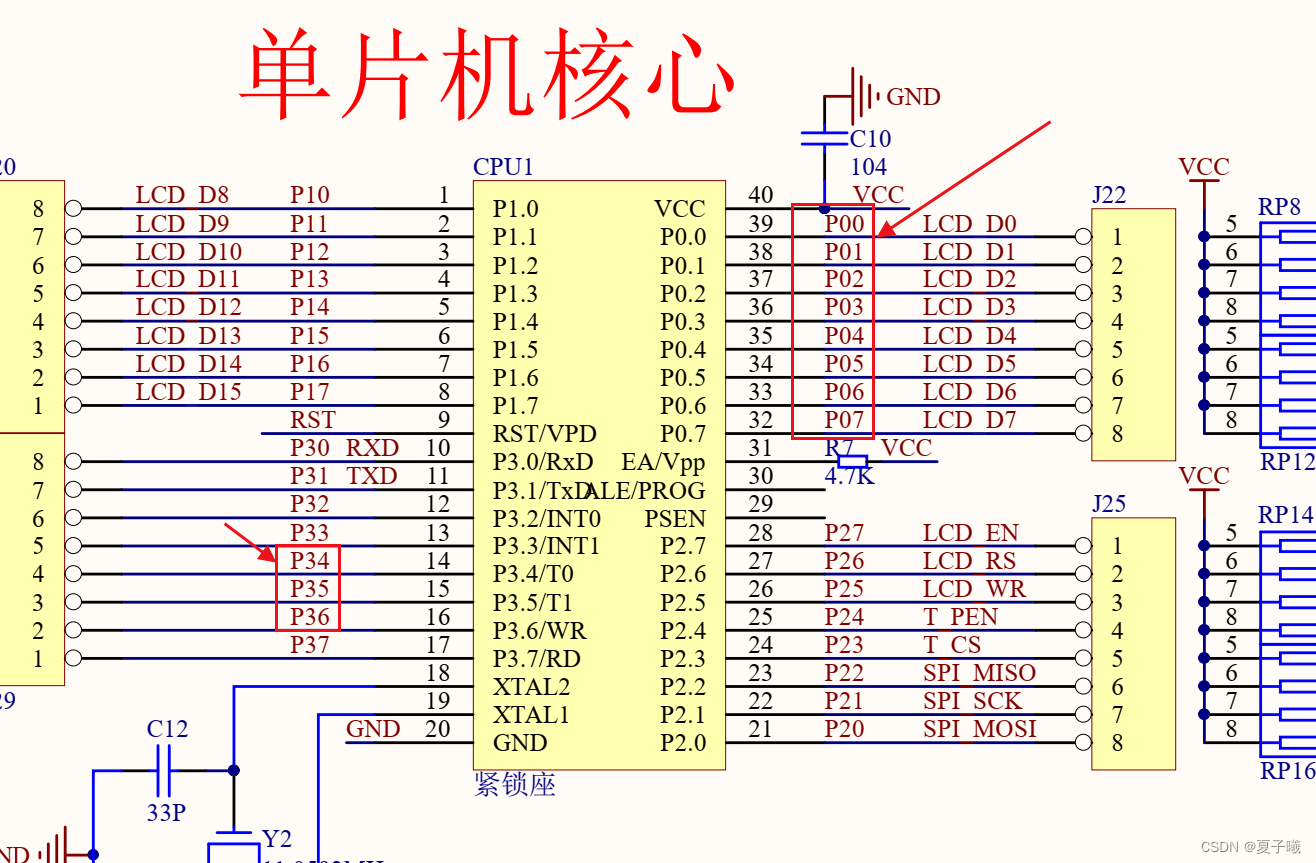

一，STC单片机模块

二，8*8 LED点阵模块

2.1 电路图

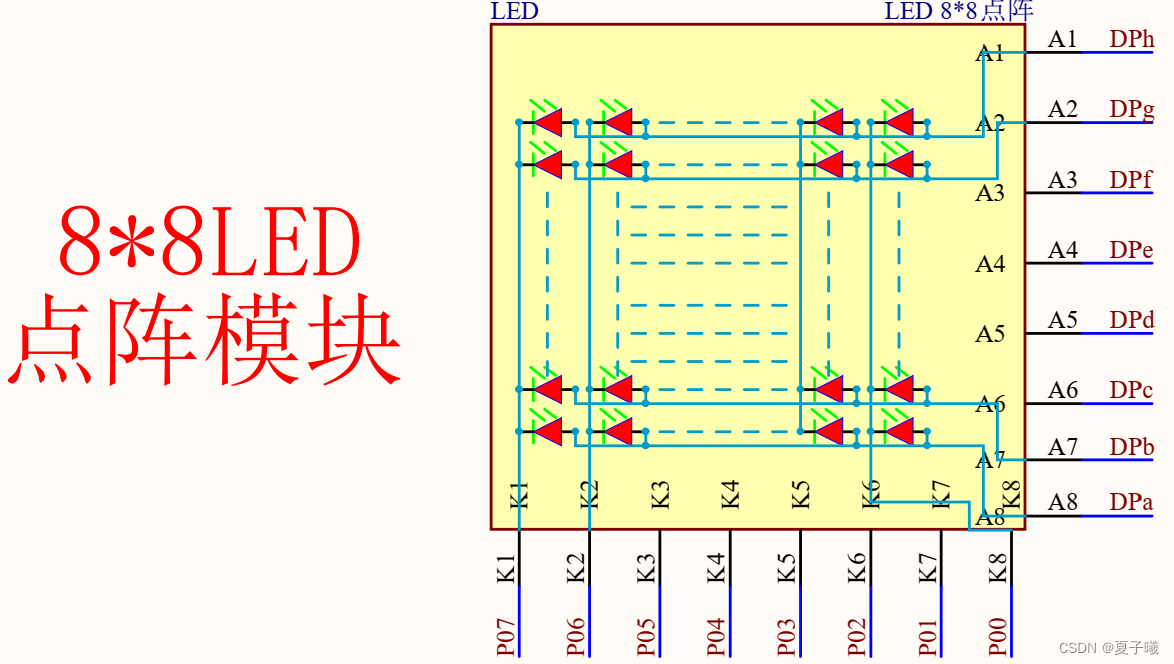

2.1.1 8*8 点阵模块电路图

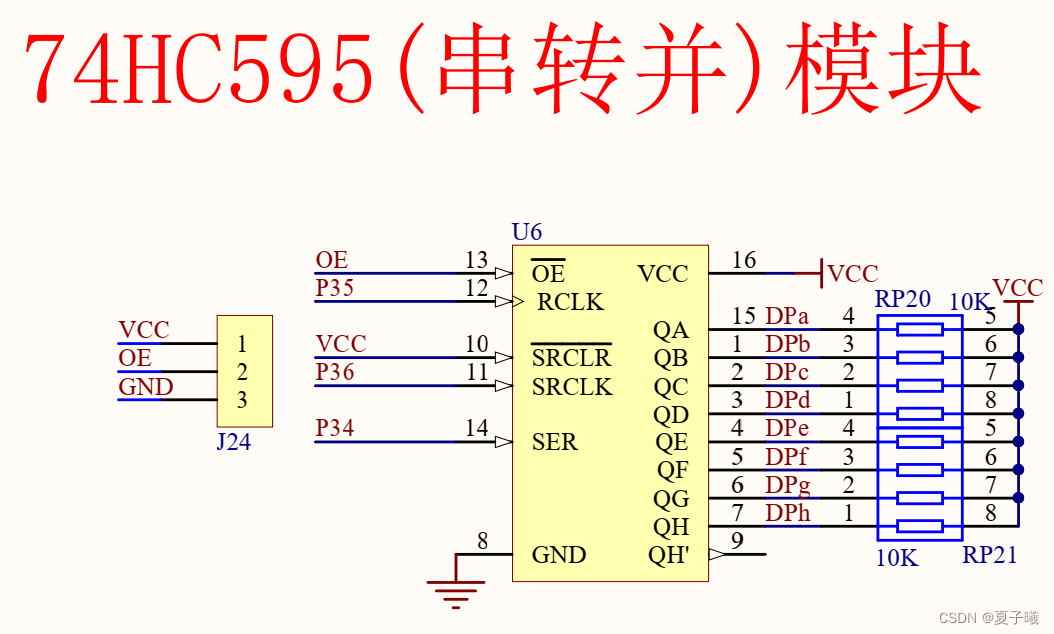

2.1.2 74HC595（串转并）模块 电路图



2.1.3 芯片引脚





2.2 引脚电平分析

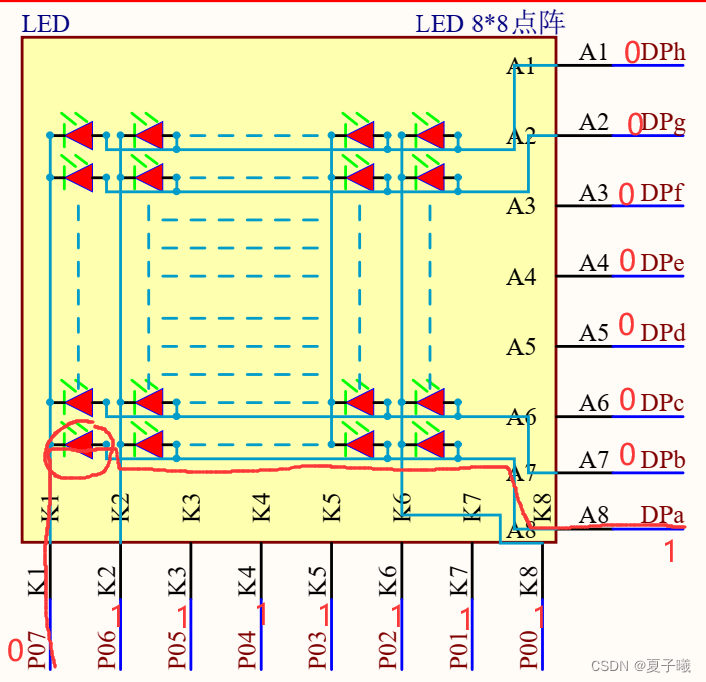

我们要点亮左下角 第一个 LED，需要将P70和DPa接通，其他引脚不管，如下图

将LED点阵左边第一列设置为0，即LED阴极为低电平，其余列为1，即高电平

将LED点阵上边第一行设置为1，即LED阳极为高电平，其余行为0，即低电平

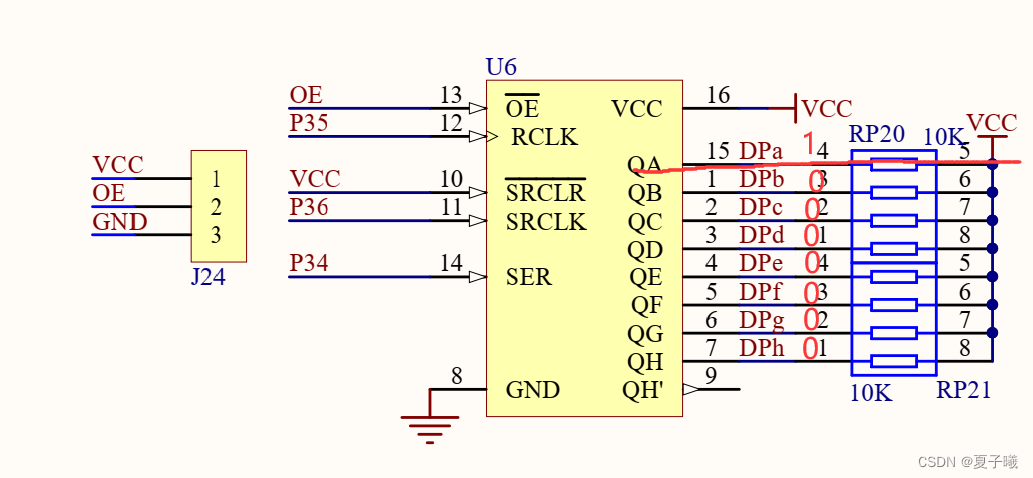

对于74HC595模块的电平如下

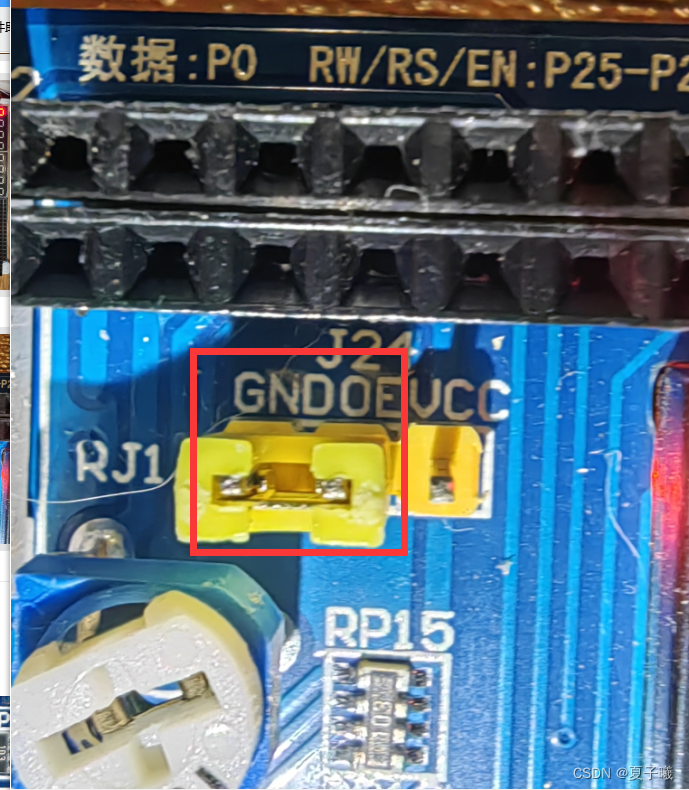

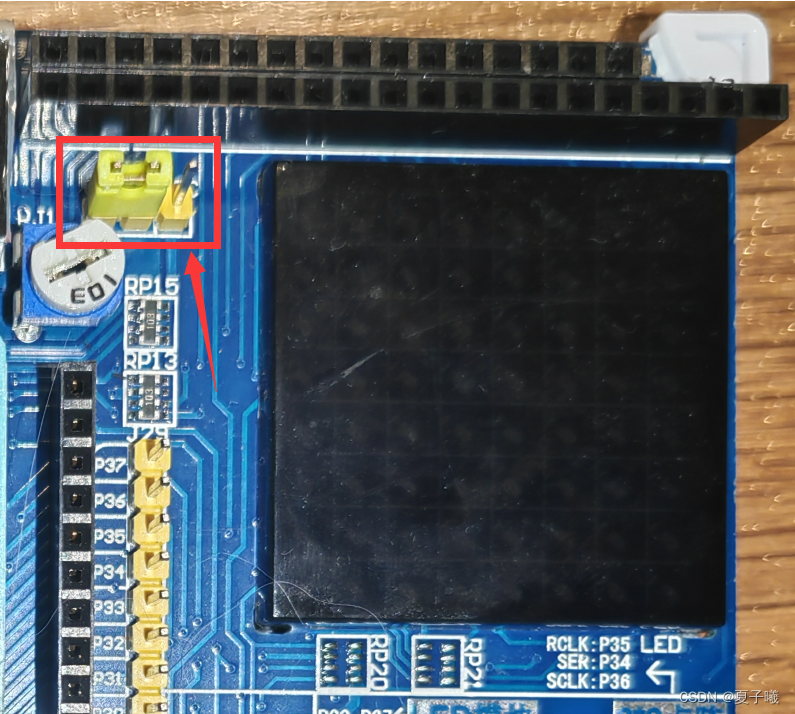

 这里要注意跳线帽：OE 输出有效（低电平），我们直接可以拔掉或者接GND上





DP上的HEX=0x80=1000 0000（二进制）

那么对于引脚P35（RCLK）、P36（SRCLK）、P34（SER）输入怎样的数据，DPa-DPh 才会输出1000 0000 的电平呢？我们就要详细分析这个74HC595译码器。

2.3 74HC595 串转并模块

    74HC595 是一个 8 位串行输入、并行输出的位移缓存器，其中并行输出为三 态输出（即高电平、低电平和高阻抗）

移位寄存器工作方式就像手枪弹夹，但是子弹的发射(移位寄存器中的数据转储到存储寄存器)，又像是【散弹】(因为是并行输出嘛)。

具体的装弹和发弹如下

2.3.1 装弹（移位寄存器）

上升沿：电平从低到高的那个过程。移位寄存器时钟在上升沿这个过程中才起作用。

先把数据放到针脚P34（SER）上（SER=1低电平 或者SER=0 高电平）

然后将 将P36（SRCLK） 针脚 先置低电平（SRCLIK=1）再置高电平（SRCLK=0）。这样就是实现了由上升沿 移位寄存（装弹）的效果。不过要注意这里不能立即置0，机器也需要处理时间。这里我们需要将程序延时10微秒后再做处理。

2.3.2 发弹（存储寄存器）

 数据从位移寄存器转移到存储寄存器，也是需要时钟脉冲驱动的，这就是P35(RCLK)脚的作用。它也是上升沿有效。

2.4 STC89C52RC 中的sfr、sbit

2.4.1 sfr（special function register）：特殊功能寄存器声明

 例：sfr P0 = 0x80;     声明P0口寄存器，物理地址为0x80

2.4.2 sbit（special bit）：特殊位声明

 例：sbit P0_1 = 0x81;    或    sbit P0_1 = P0^1;     声明P0寄存器的第1位

比如本节我们用到了下面几个，我们把针脚P34、P35、P36定义用对应申明，在使用时不在写针脚地址寄存器（当然也可以继续使用针脚，作用一样）。

//定义74HC595控制管脚
sbit _SRCLK=P3^6;	//移位寄存器时钟输入
sbit _RCLK=P3^5;	//存储寄存器时钟输入 注意：在 REGX52.H 中已经申明了RCLK
sbit _SER=P3^4; 	//串行数据输入

2.4.3 可位寻址/不可位寻址：

在单片机系统中，操作任意寄存器或者某一位的数据时，必须给出其物理地址，又因为一个寄存器里有8位，所以位的数量是寄存器数量的8倍，单片机无法对所有位进行编码，故每8个寄存器中，只有一个是可以位寻址的。对不可位寻址的寄存器，若要只操作其中一位而不影响其它位时，可用“&=”、“|=”、“^=”的方法进行位操作

三，创建Keil项目

详细参考：51单片机STC89C52RC——创建Keil项目-CSDN博客

四，代码

main.c

#include <REGX52.H>
#include "74HC595.h"
/**
 * 函    数：主函数
 * 参    数：无
 * 返 回 值：无
 */
void main()
{
	while(1)
	{
		_74HC595_Show(0,0x80);//点亮第一行，第一个LED
	}
}

Delay.c

/**
 * 函    数：延时函数 毫秒
 * 参    数：ms 延时多少毫秒
 * 返 回 值：无
 */
void Delay_ms(int ms)	//@12.000MHz
{
	unsigned char data i, j;
	while(ms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
/**
 * 函    数：延时函数 毫秒
 * 参    数：ms 延时多少毫秒
 * 返 回 值：无
 */
void Delay_us(int ms)	//@12.000MHz
{
	unsigned char data i, j;
	while(ms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
/**
 * 函    数：延时函数  10微秒
 * 参    数：无
 * 返 回 值：无
 */
void Delay_10us(int _10us)	//@11.0592MHz
{
	unsigned char data i;
	while(_10us--)
	{
		i = 2;
		while (--i);
	}
}

 Delay.h

#ifndef __DELAY_H_
#defind __DELAY_H_
void Delay_ms(int ms);
void Delay_10us(int _10us);
#endif

 74HC595.c

#include <REGX52.H>
#include "Delay.h"

//定义74HC595控制管脚
sbit _SRCLK=P3^6;	//移位寄存器时钟输入
sbit _RCLK=P3^5;	//存储寄存器时钟输入 注意：在 REGX52.H 中已经申明了RCLK
sbit _SER=P3^4; 	//串行数据输入

/**
 * 函    数：74HC595写入一个字节
 * 参    数：Byte 要写入的字节
 * 返 回 值：无
 */
void _74HC595_WriteByte(unsigned int Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		_SER=Byte&(0x80>>i);		//将1000 0000 右移i位后 & Byte
		_SRCLK=0;				//移位寄存器置搞电平
		Delay_10us(1);
		_SRCLK=1;				//移位寄存器置低电平
		/*这里有需要可以延时10微秒*/
		Delay_10us(1);
	}
	_RCLK=1;	//存储寄存器置低电平
	Delay_10us(1);
	_RCLK=0;	//存储寄存器置搞电平
}
/**
 * 函    数：LED点阵屏显示一列数据
 * 参    数：Column 要选择的列，范围：0~7，0在最左边,
			 Data 选择列显示的数据，高位在上，1为亮，0为灭
 * 返 回 值：无
 */
void _74HC595_Show(unsigned char Column,Byte)
{
	_74HC595_WriteByte(Byte);	//向行写入数据
	P0=~(0x80>>Column);			//向列写入数据
	Delay_10us(1);				//等待显示稳定
}

 74HC595.h

#ifndef __74HC595_H_
#defind __74HC595_H_
void _74HC595_WriteByte(unsigned int Byte);
void _74HC595_Show(unsigned char Column,Byte);
#endif

五，代码编译、下载到51单片机

代码编译请参考

《51单片机STC89C52RC——代码编译-CSDN博客》

代码下载请参考

《51单片机STC89C52RC——STCAI-ISP代码下载-CSDN博客》

​
