很实用的猫厕所排风排气扇

DIY了一个猫厕所排风到窗外的排气扇,终于,房间里的空气清新了。

实现起来也很简单,半天就可以搞定,用到了这些材料:

通用的排烟管,五金店购得,15元,管长3米,可以随便弯曲。

一个12CM的电脑机箱风扇,旧电脑遗留。

一个12V电源,原为STAT转USB硬盘的电源。

需要解决的设计细节问题如下:

1、成本要低,装置要可以长时间工作,因为粑粑一直在那儿,装置要一直抽气?

这里用淘汰电脑的机箱风扇和电源,非常契合,成本低而且工作时间长。

2、装置抽风效率如何满足?

这点用了手臂粗的通用的排烟管,一个较大口径的电源风扇来达到。

3、猫厕所排气口,风扇排气口如何紧密的密封?

 这里用纸盒子和封口胶封出一个风箱,把风扇放在中间,两头连接来实现。封口胶和纸板很搭。

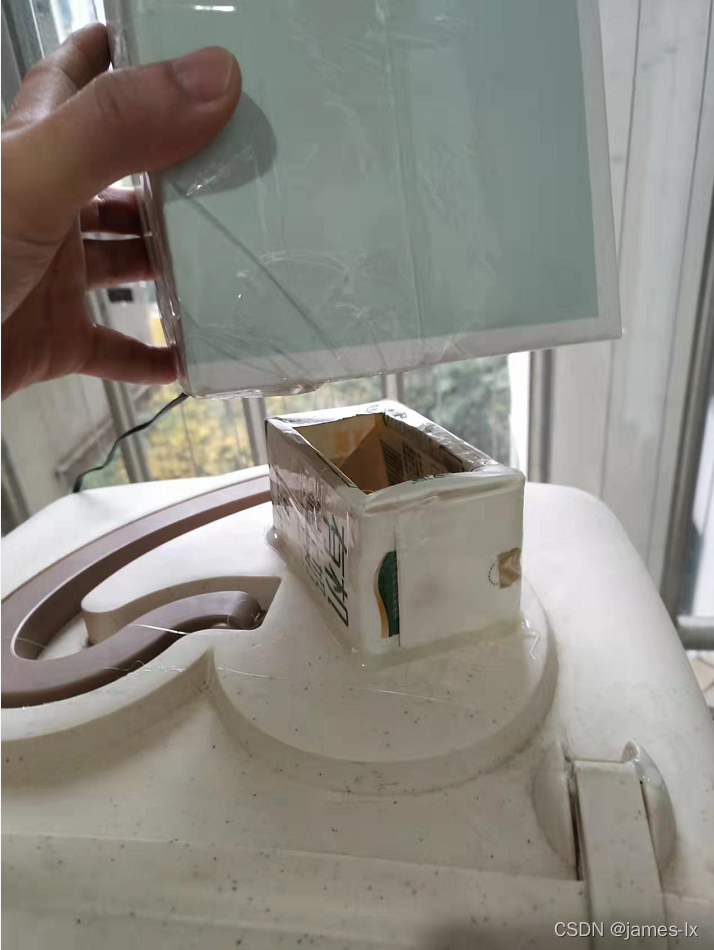

猫厕所排气口,正好可以长出一个牛奶盒,这个牛奶盒作为插头。注意:这里使用了手工用的胶枪来固定和密封这个牛奶盒,这里需要一点强度。

4、零部件模块化,当铲屎官工作时,需要随时可以方便取下风箱,实现无遮挡作业?

风箱和猫厕所连接处设计成插接式。

5、墙上双层玻璃不能打洞,排气管如何出去,如何密封,还需要自己实施的可操作性?

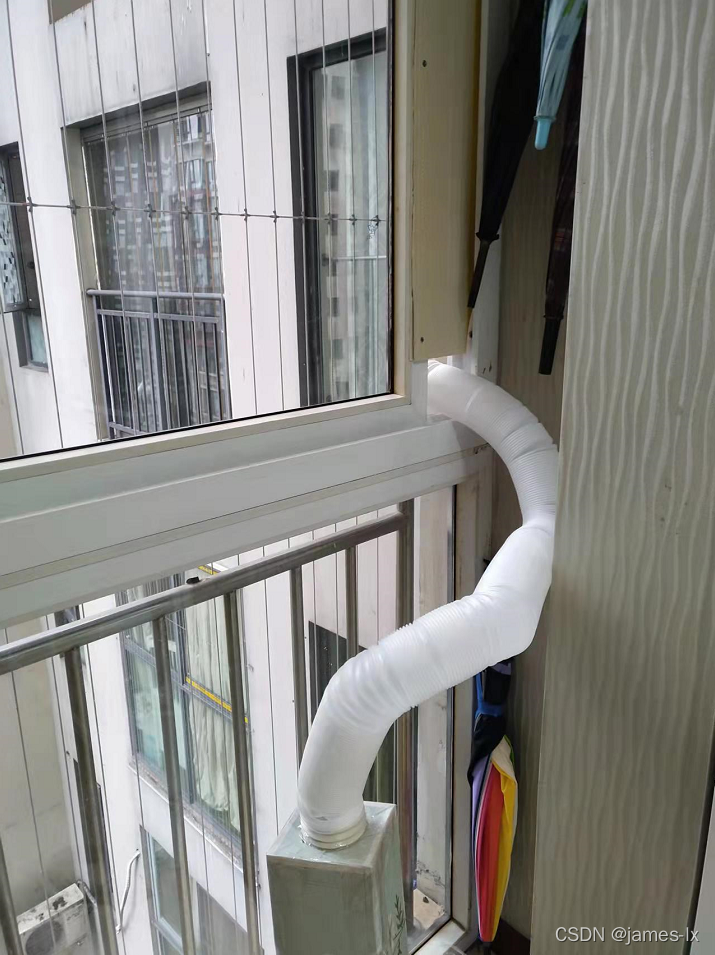

这里在楼下捡到一块木板,把木板加到塑钢玻璃的一侧,木板安装到塑钢上只用4颗螺钉固定得很稳。木板下方留出一个小角留空,排气管出去。

愿所有的猫窝都是香香的。。。

-----------2021.1.2---------

电源升级为电脑电源。今天给猫铲粑粑,博主有新的想法,如果在盆的底部放一张废旧的发热鼠标垫,是不是能把猫砂烘烤得更干呢?

--------后记 2022.1.9----------

猫厕所排气扇已经工作了一个月,下面图片为博主最新的改进,已经很完美了,不用再去管它。

废弃的PC电源,短接绿线使用,稳定安全。

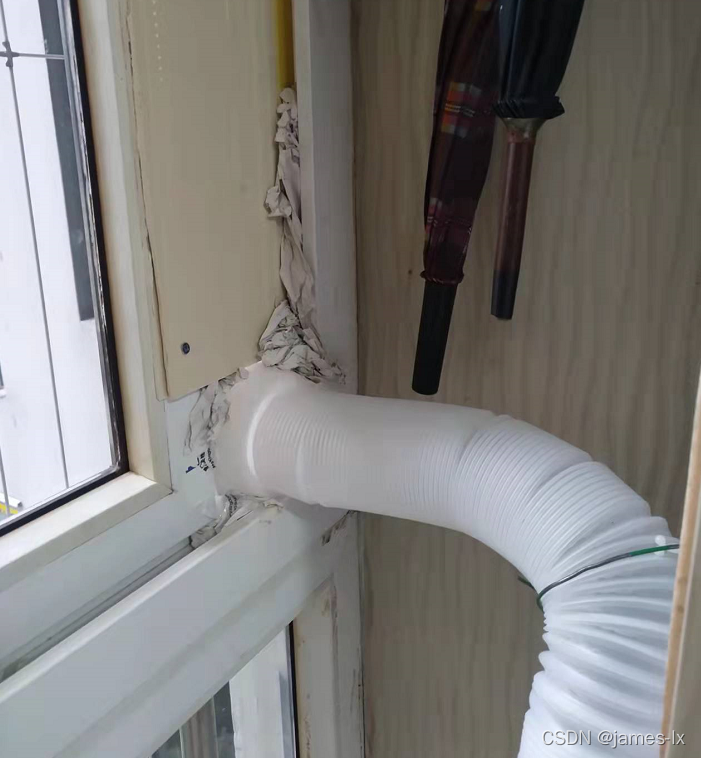

 出风口几乎全密封,不然外面的冷空气进来。

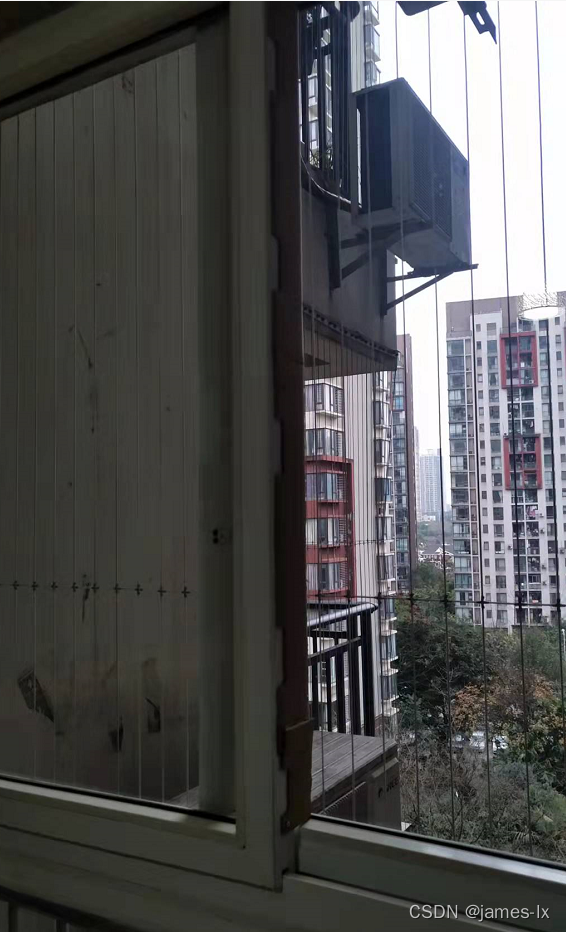

 另外一边窗户因为没有完全关闭有缝隙,用硬纸壳挡住。
