MT7628学习笔记（22）——TCP串口透传（ser2net）及编译进固件开机自启动

一、临时方法

1、安装ser2net软件

ser2net工具安装完后，可执行文件放在：/usr/sbin/ser2net，配置文件放在/etc/ser2net.conf

#opkg update
#opkg install ser2net

2、修改 ser2net.conf 文件

终端不能显示全部的话，可以用winscp编辑 /etc/ser2net.conf 文件。

ser2net.conf 文件中把端口都注释掉，自己新增一条 1234 端口：（详细说明在永久方法里面）

1234:raw:0:/dev/ttyS2:115200 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS

 3、运行以下命令配置完成

ser2net -c /etc/ser2net.conf



二、永久方法（修改源码、编译进固件）

1、将ser2net 软件包编译进固件

（1）make menuconfig 进入配置图形界面

（2）“/”查找 ser2net 软件包的位置

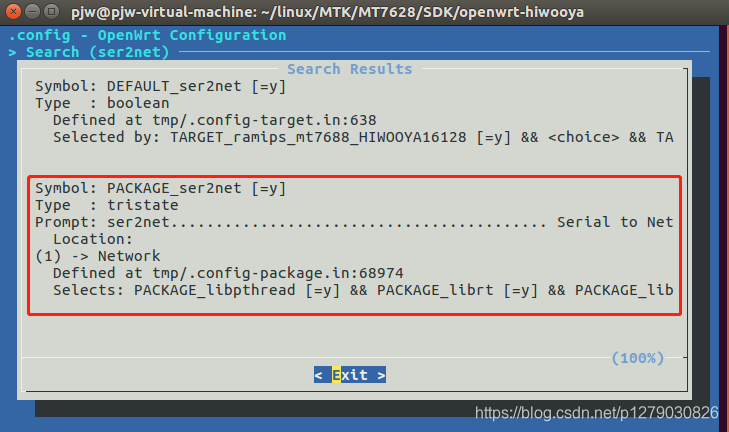

（3）如图：

（4）根据提示选中软件包：

Network  --->
    <*>ser2net



2、修改 ser2net.conf 文件

1. 在openwrt源码根目录下建一个files文件夹（openwrt/files），再新建 openwrt/files/etc 文件夹。
2. 到 /build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/ser2net-2.10.0 拷贝一份 ser2net.conf 文件到 openwrt/files/etc 文件夹。
3. 给文件夹权限：chmod 777 files -R

ser2net.conf 文件中把端口都注释掉，自己新增一条 1234 端口：

#2001:raw:600:/dev/ttyS0:9600 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS
#2002:raw:600:/dev/ttyS1:9600 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS
#2003:raw:5:/dev/ttyS2:115200
#2004:raw:5:/dev/ttyS3:115200
#2005:raw:5:/dev/ttyS4:9600
#2006:raw:5:/dev/ttyS5:9600
#2007:raw:5:/dev/ttyS6:9600 tw=tw1 tr=tr1
#3001:telnet:0:/dev/ttyS0:19200 remctl banner1
#3011:telnet:3:/dev/ttyS0:19200 banner2
#3002:telnet:0:/dev/ttyS1:9600
#3003:telnet:0:/dev/ttyS2:9600 banner3
#3003:telnet:0:/dev/ttyS2:9600 signature1 rs485=rs485port1
#3004:telnet:0:/dev/ttyS3:115200
#3005:telnet:0:/dev/ttyS4:9600
#3006:telnet:0:/dev/ttyS5:9600 open1
#3007:telnet:0:/dev/ttyS6:9600 close1
#5001:rawlp:10:/dev/lp0

#3020:telnet:0:/dev/ttyUSB0:9600 banner1 remctl asdfasd
#3021:telnet:0:/dev/ttyUSB1:9600 banner2 open1 close1 remctl

#5000:telnet:0:/dev/ttyAPP0:9600 NONE 1STOPBIT 8DATABITS -XONXOFF LOCAL -RTSCTS led-tx=tx led-rx=rx

1234:raw:0:/dev/ttyS2:115200 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS

配置格式说明：

<TCP port>:<state>:<timeout>:<device>:<options>

TCP port：TCP/IP端口号,可以加IP信息如127.0.0.1 , 2000或者localhost,2000; 如果这里指定了IP，则只能绑定在这个固定的IP
state： 四种可选状态
    *off: 禁止该端口的连接
    *raw: 端口和串口设备之间双向通信
    *rawlp: 端口向串口设备单向通信
    *telnet: 使用telnet协议时用
timeout：超时，以秒为单位；当没有活动的连接时，可以设置这个时间关闭端口；常写0，关闭该功能，即不会超时
device： 指定映射本机的哪个串口（This must be in the form of /dev/<device>）
options: 设置串口的参数如：波特率（300，1200，2400，4800，9600，19200，38400，57600，115200）
校验（EVEN，ODD，NONE）
停止位（1STOPBIT,2STOPBITS)
数据位（7DATABITS，8DATABITS）
开启（关闭）XON\XOFF ：XONXOFF（-XONXOFF）
开启（关闭）硬件控制流：RTSCTS（-RTSCTS)



3、设置 ser2net 开机自启动

1. 新建 openwrt/files/etc/init.d 文件夹
2. 在 openwrt/files/etc/init.d 文件夹内新建 ser2net_ttyS2_tcp 文件
3. 给文件夹权限：chmod 777 init.d -R
4. 输入以下内容：

#!/bin/sh /etc/rc.common
#/etc/init.d/ser2net_ttyS2_tcp
START=80
start() {
    /usr/sbin/ser2net -c /etc/ser2net.conf
}

stop(){
    killall ser2net_ttyS2_tcp
}



三、测试

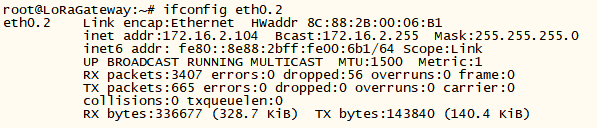

用 TCP 调试工具连接开发板 IP，端口 1234。（这里使用的wan口有线网络）

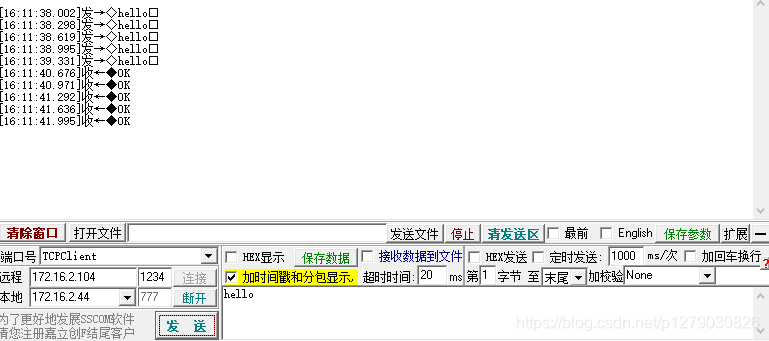

TCP端：

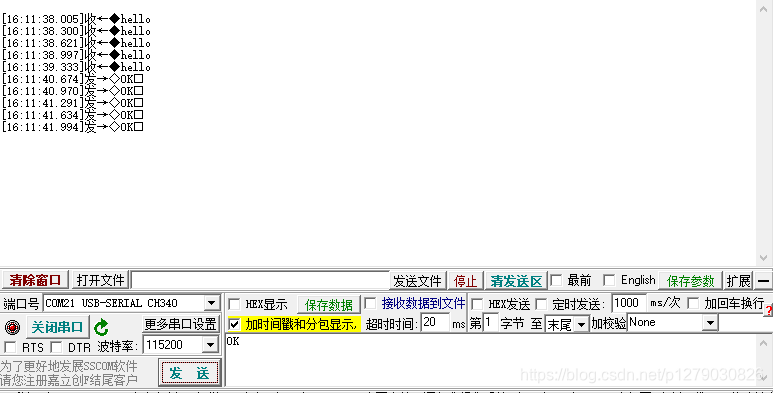

串口端：
