全志v3s学习笔记(1)——基础简介及资料

全志Linux 专栏收录该内容
37 篇文章 48 订阅

资料:

荔枝派资料下载站
荔枝派Zero 用户指南
荔枝派github
荔枝派中文论坛
荔枝派Zero指南-看云

坑网


开发环境分类:

(参考:Zero的开发环境分类

1、Camdriod 官方SDK

简介:

Camdriod是V3S的官方开发环境,又被称为“坑卓”。
坑卓 linux内核版本为3.4,系统配置方法是使用fex文件,对摄像头支持较好。
需要开发行车记录仪方案的,可以尝试使用坑卓。

SDK:

camdriod 本体: http://pan.baidu.com/s/1miQN1Ra
Lichee Linux:http://pan.baidu.com/s/1eRJrViy
芯片资料和坑卓开发说明:http://pan.baidu.com/s/1pLQbwuB

2、主线Uboot + Bsp 内核

简介:

如果不想被坑卓坑, 又想比较好地使用摄像头,可以使用主线Uboot加Bsp内核方案, 系统配置为fex文件配置。

SDK:
主线uboot: https://github.com/Lichee-Pi/u-boot
bsp内核即前面的lichee linux: http://pan.baidu.com/s/1eRJrViy

3、主线Uboot + 主线linux

简介:

如果想使用主线的特性,可以使用 主线Uboot + 主线linux 开发环境。系统配置为dts设备树配置。

SDK:

主线uboot: https://github.com/Lichee-Pi/u-boot
主线linux: https://github.com/Lichee-Pi/linux


开发板:

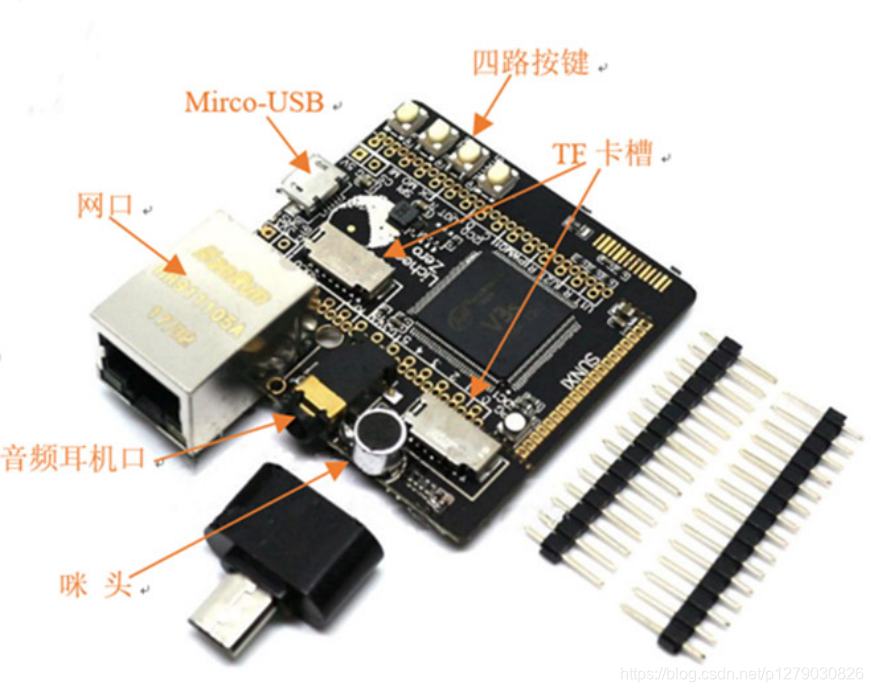

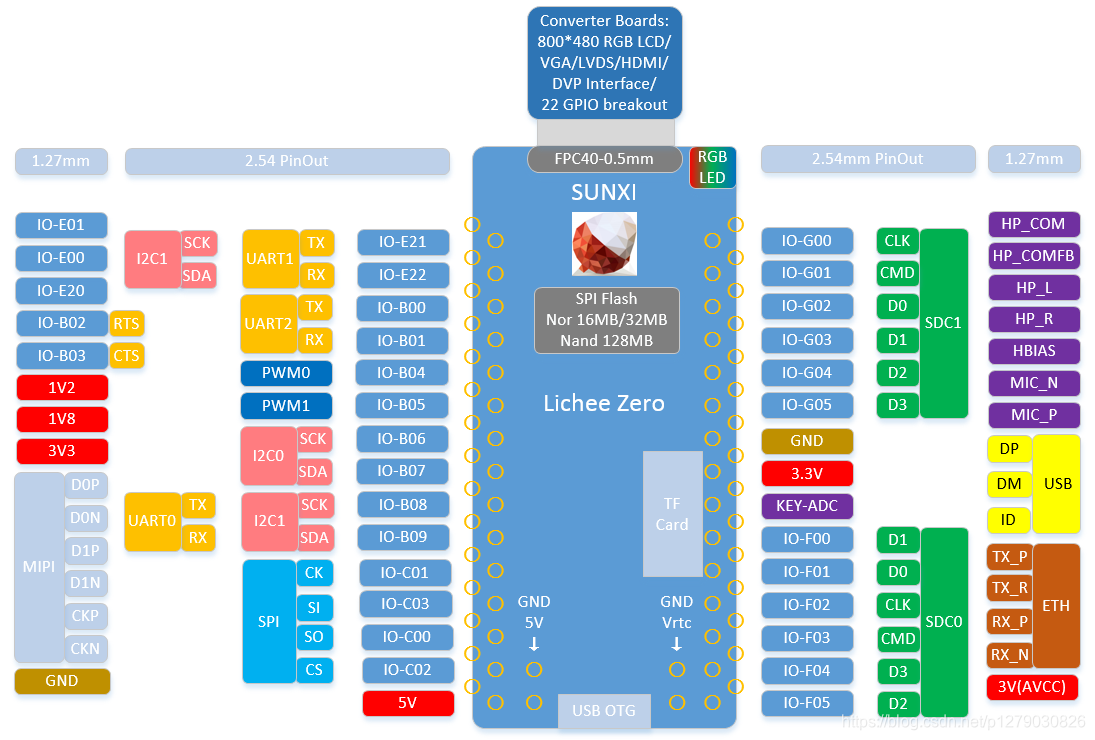

荔枝派lichee_Zero_Dock模块及接口:

在这里插入图片描述
在这里插入图片描述

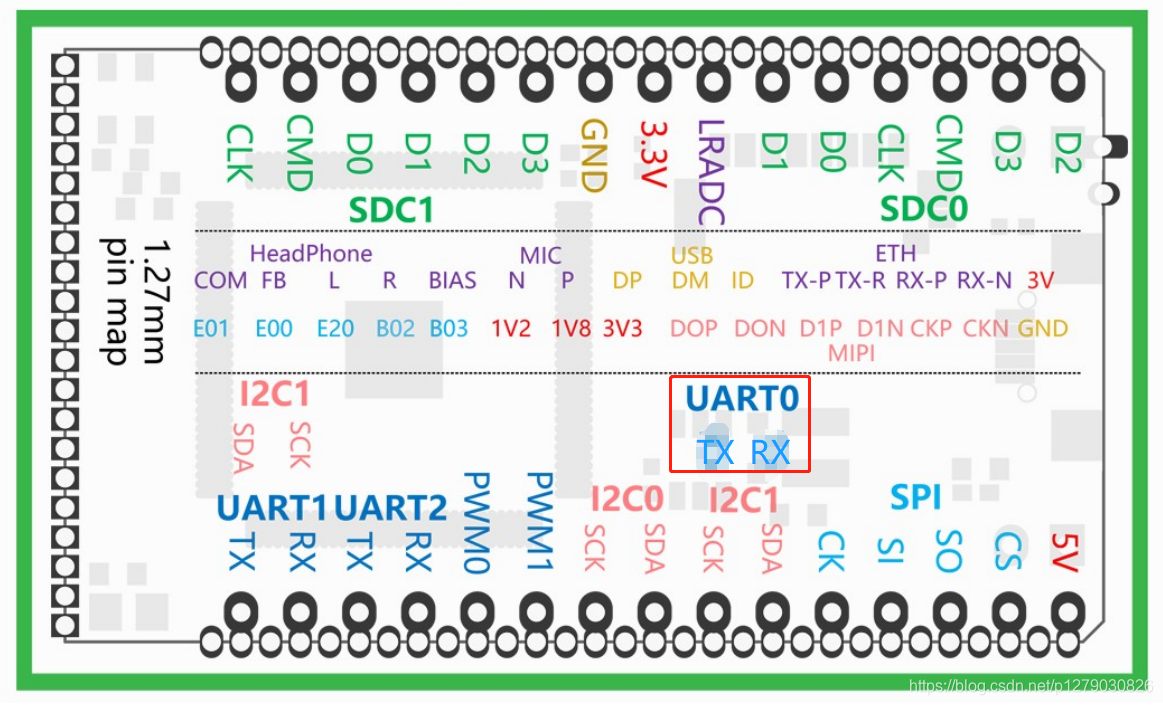

荔枝派zero核心板引脚图:

在这里插入图片描述

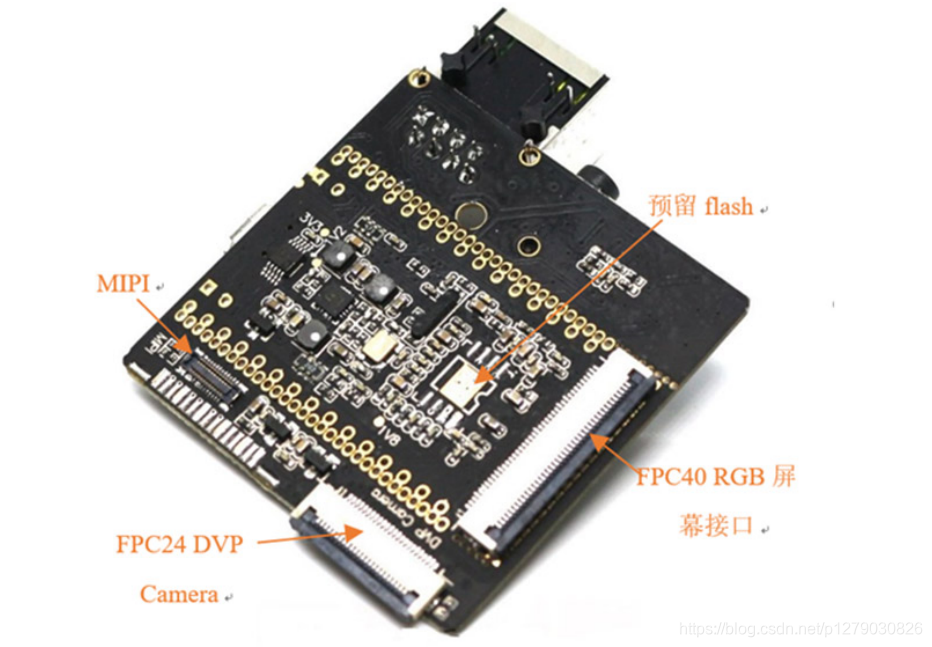

荔枝派zero设计框图:

在这里插入图片描述


荔枝派zero功能概述:

功能概述
CPU全志 V3S, ARM Cortex-A7, 最高 1.2GHz
内存及存储集成 64MB DDR2
预留 SOP8 SPI Flash 焊盘(可定制贴片 8~32MB SPI Nor Flash,128MB Nand Flash)
板载 半槽 TF 卡座,可 TF 启动
显示通用 40P RGB LCD FPC 座
可直插常见的 40P 4.3/5/7 寸屏幕(板载背光驱动),通过转接板可插 50P 7/9 寸屏
支持常见的 272x480, 480x800,1024x600 等分辨率
板载电阻式触摸屏芯片,支持电阻屏
板载 RGB LED
通信接口SDIO x2,可搭配配套 SDIO WiFi+BT 模块
SPI x1
I2C x2
UART x3
100M Ether x1(含 EPHY)
OTG USBx1
MIPI CSI x1
其它接口PWM x2
LRADC x1
Speakerx2 + Mic x1
电气特性Micro USB 5V 供电;
2.54mm 插针 3.3V~5V 供电;
1.27mm 邮票孔供电
输出 3.3V 和 3.0V(AVCC),可选择输入 RTC 电压
1GHz linux 空载运行电流 90~100mA
满载运行电流~180mA
存储温度 -40~125℃,运行温度 -20~70℃
