RIP协议与OSPF协议笔记整理

动态路由协议

RIP协议：RIP 被定义为距离矢量路由协议，而距离矢量路由协议的根本特征就是自己的路由表是完全从其它路由器学来的，并且将收到的路由条目一丝不变地放进自己的路 由表，以供数据转发。正因为如此，对于路由是否正确，对于目标是否可达，RIP全然不知。

OSPF协议：路由协议 OSPF 全称为 Open Shortest Path First，也就开放的最短路径优先协议，因为 OSPF 是由 IETF 开发的，它的使用不受任何厂商限制，所有人都可以使用，所以称为开放的，而最短路径优先（SPF）只OSPF的核心思想，其使用的算法是Dijkstra算法，最短路径优先并没有太多特殊的含义，并没有任何一个路由协议是最长路径优先的，所有协议，都会选最短的。

动态路由协议：通过在路由器上运行动态路由协议，在路由器之间交互路由信息，学习路由信息最终生成路由转发表项。常见的动态路由协议：RIP 、OSPF、ISIS、EIGRP、BGP。

动态路由协议适用场合：路由器数量较多、网段数量较多、网络结构复杂、网络灵活多变型结构中

动态路由协议分类：

1. 按照工作范围进行分类

IGP---内部网关协议，一个AS内部使用的协议为IGP （RIP OSPF EIGRP ISIS）

BGP---边界网关协议，不同的AS之间使用的协议为BGP（范围）（BGP---协议名称）

AS--自治系统 ， 范围1-65535 ，公有AS（1-64512） 和 私有AS（64513-65535）

2. 按照协议的特点进行分类：

距离矢量型：RIP EIGRP （高级距离矢量型路由协议）

链路状态型：OSPF ISIS

3. 按照是否传递网络掩码进行分类

有类别路由协议：不传递网络掩码（RIPV1）

无类别路由协议：传递网络掩码（其他）

RIP ：路由信息协议，工业标准协议

基本特行描述：

1.按照使用范围分类：IGP

2.按照算法特点分类：距离矢量型协议，算法贝尔曼-福特

3.按照是否传递网络掩码：RIPV1不携带，RIPV2携带

4.封装：RIP协议基于UDP封装，UDP端口号520

总结：RIPV1：有类别的距离矢量型网络；RIPV2：无类别的距离矢量型路由协议

RIP 协议版本：分为三个版本，RIPV1、RIPV2为IPV4服务；RIPNG为IPV6提供服务

工作原理：周期性发送路由信息，传递路由，周期时间默认为30s；

消息数据包：request （请求），response（响应）

消息数据发送目标地址：RIPV1（255.255.255.255），RIPV2（224.0.0.9）

RIP协议默认优先机值：100（可以修改）

RIP协议cost开销值：默认值为0，路由信息每传递一次，值增加1，最大15,16代表不可达。

RIP协议关键机制：

1.水平分割机制：通过一个接口接收的路由不能再从该接口转发出去

2.毒性逆转水平分割机制：

3.RIP协议计时器：思科：更新 （30） 无效（180） 抑制（180） 刷新（240）

华为：更新 （30） 无效 （180） 回收（120）

4.触发更新：

RIP 协议部署：

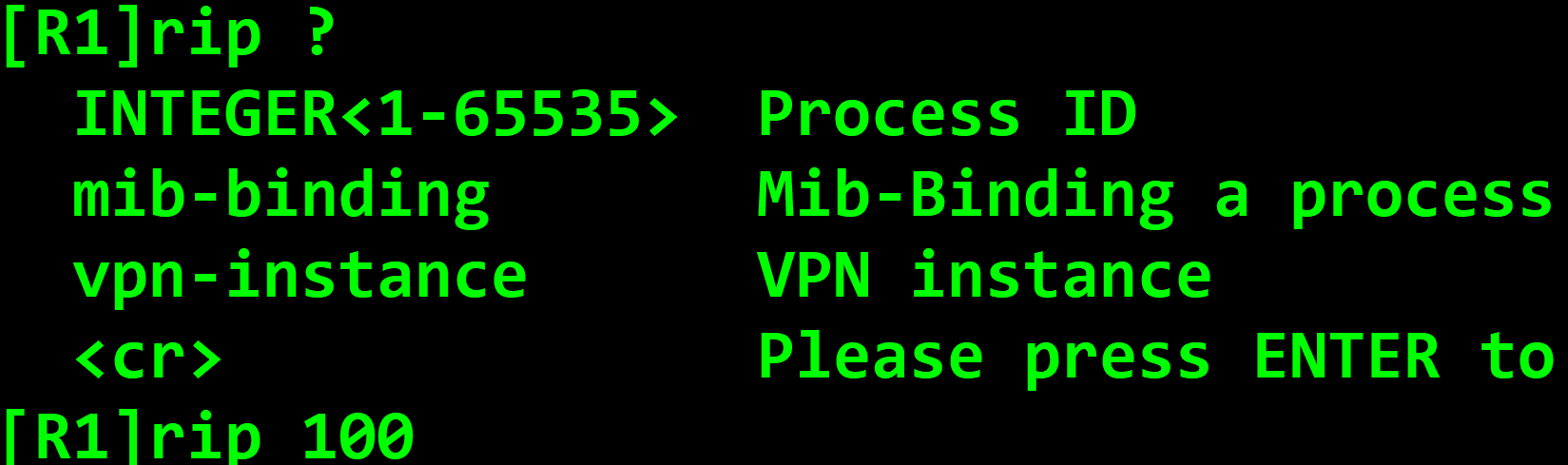

启用RIP 协议并指定协议号（协议号只具有本地意义）

选择版本

Network通告（RIP 协议进支持主类通告；network 1.0.0.0 1.将本路由器上接口IP地址以1开头所有接口激活（激活代表着能发送并接收RIP的相关数据包）2.将激活的接口所对应的路由通告进入RIP协议）

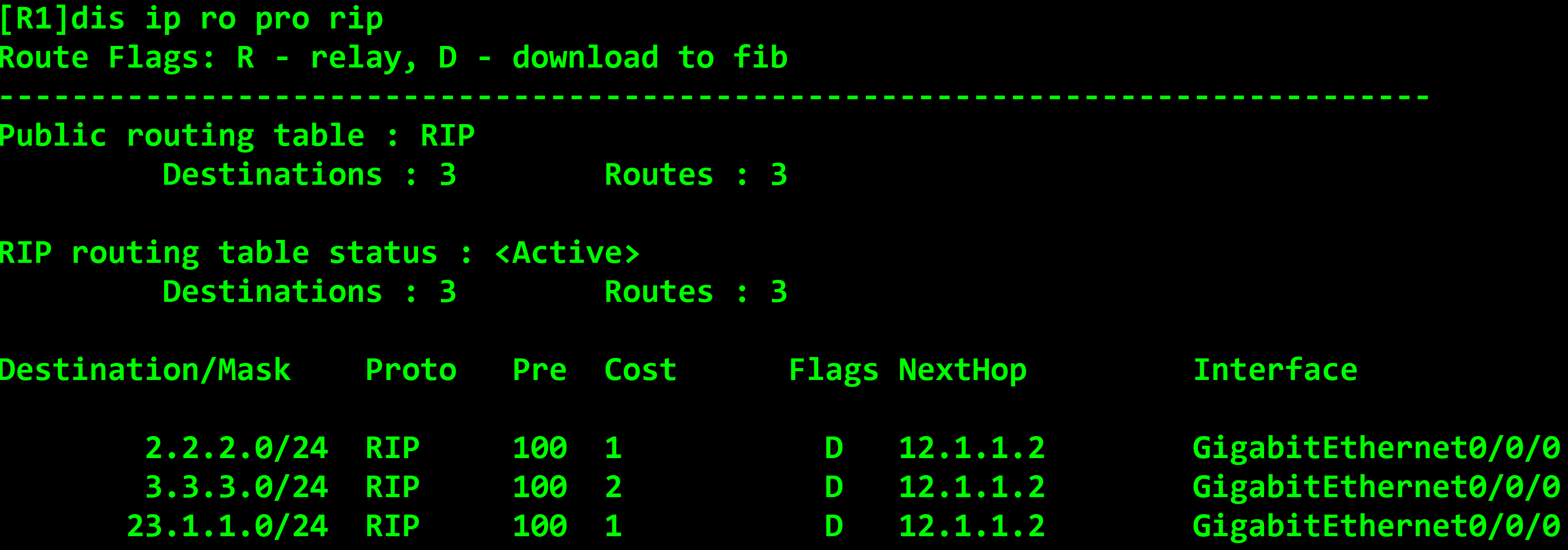

查看RIP 路由表：

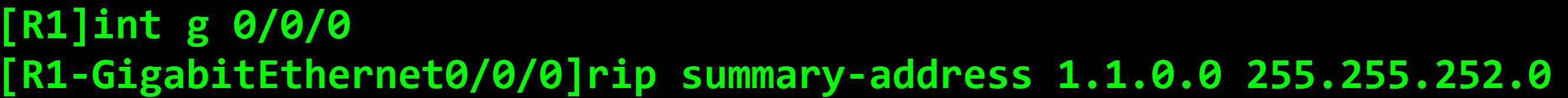

RIP 协议手工汇总：目的与静态手工汇总一致

位置：部署在明细路由传递的出向接口上（建议：在明细路由所在路由器的出向接口 ）

查看

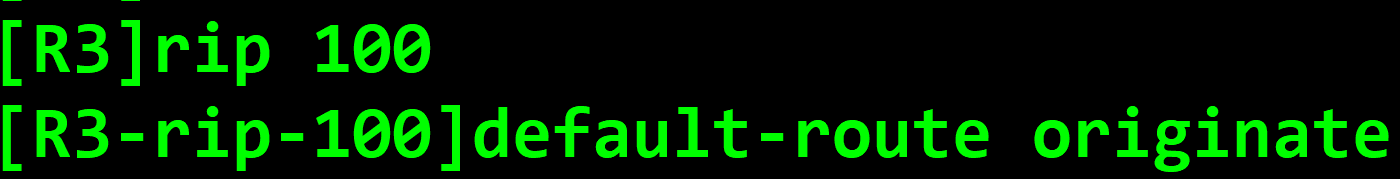

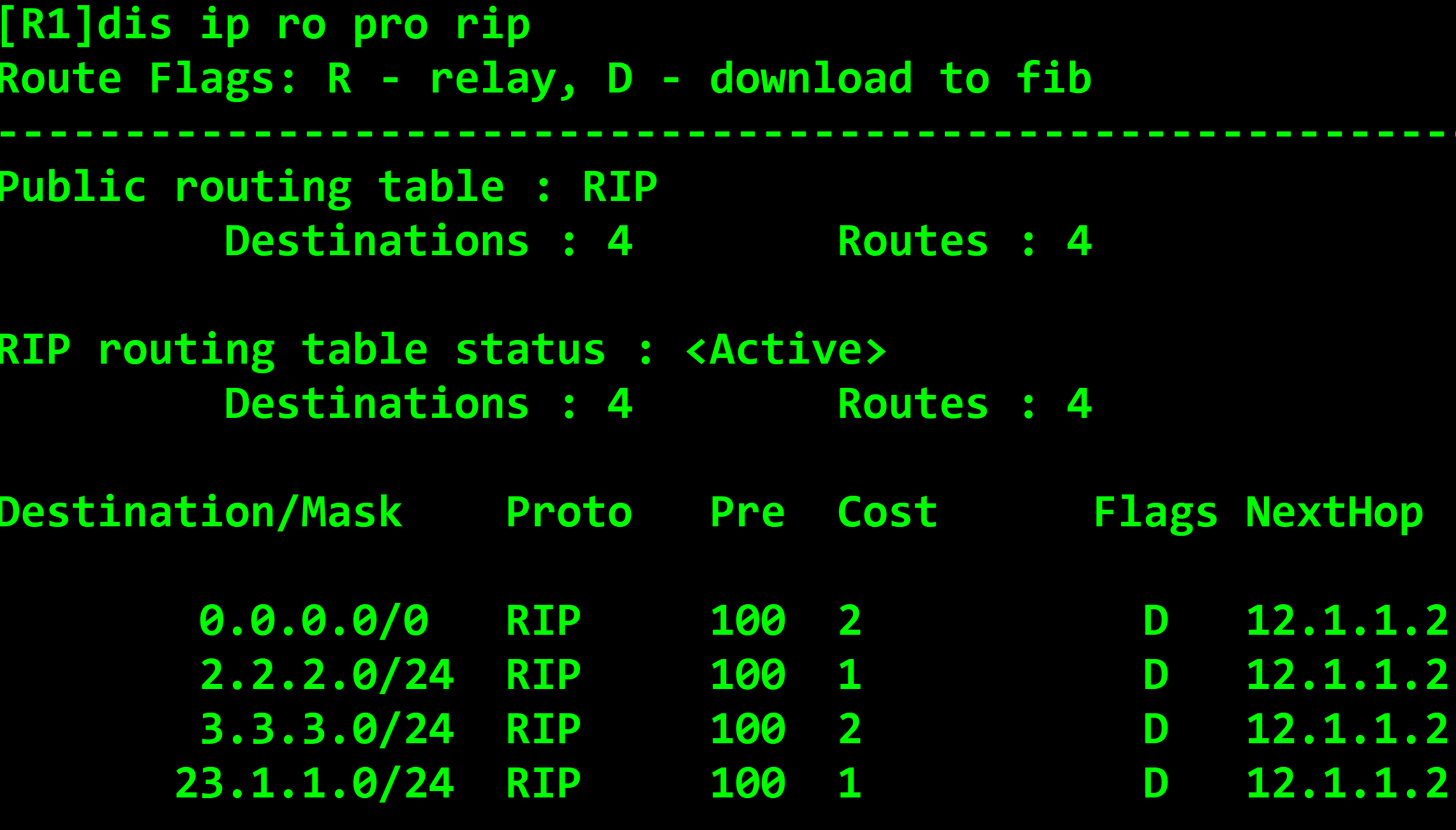

下发缺省路由

查看：

在RIP协议依然会出现无法精确汇总导致路由黑洞，当出现缺省路由时导致环路问题。 解决方案与静态一致。

OSPF ：开放式最短路径优先协议

基本信息描述：

1.协议使用范围：IGP

2.协议算法特点：链路状态型路由协议

3.协议是否传递网络掩码：传递网络掩码（无类别的路由协议）

4.协议封装： 基于IP协议封装，协议号为89

OSPF特点

1.OSPF是一种链路状态型协议

2.OSPF传递的是 LSA （链路状态通告 6种类型LSA 1 2 3 4 5 7）

3.OSPF更新方式： 触发更新 + 30分钟的周期更新

4.OSPF更新地址：224.0.0.5 224.0.0.6

5.OSPF支持区域划分

6.OSPF是一种比较消耗路由器资源的协议

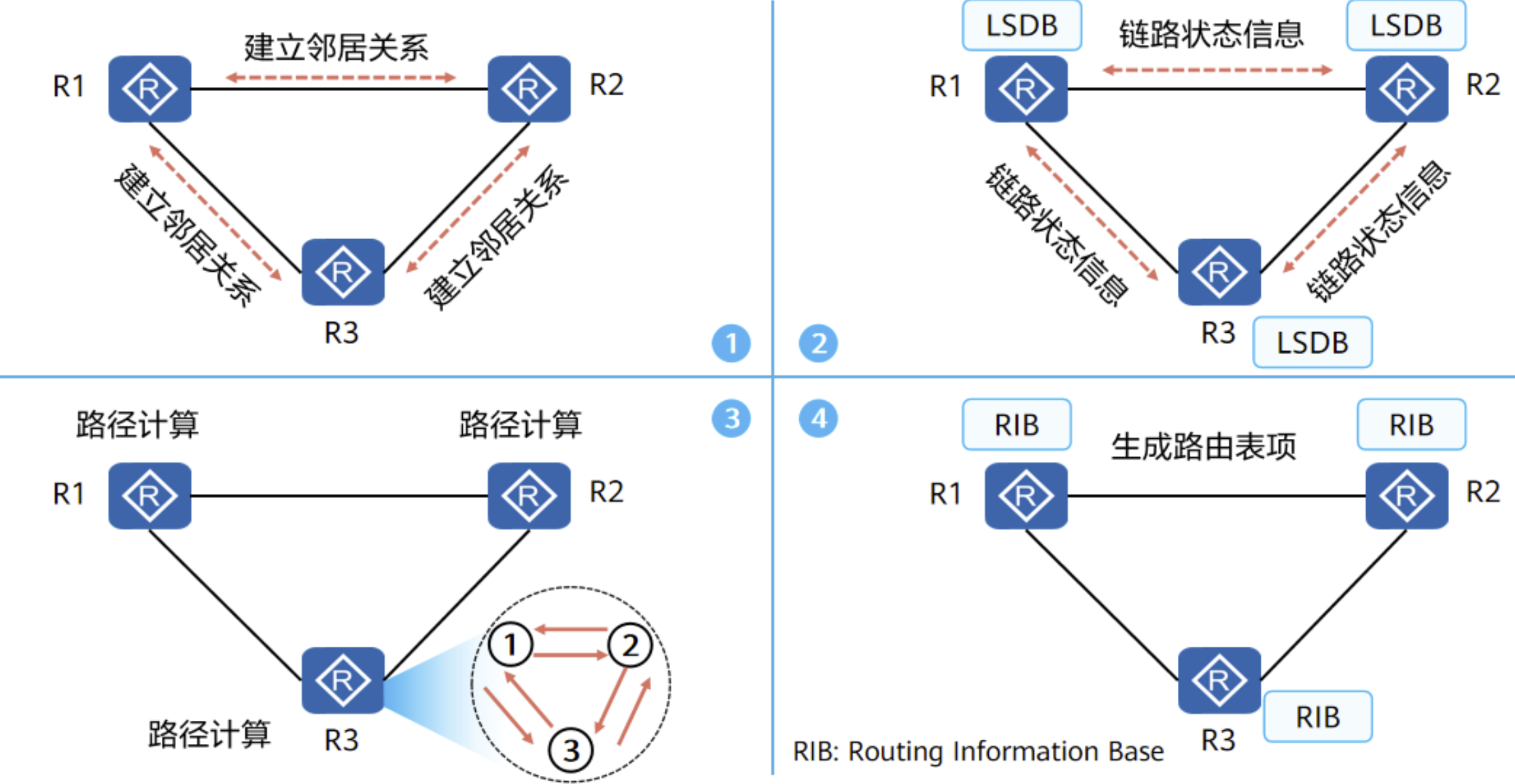

OSPF协议工作过程：

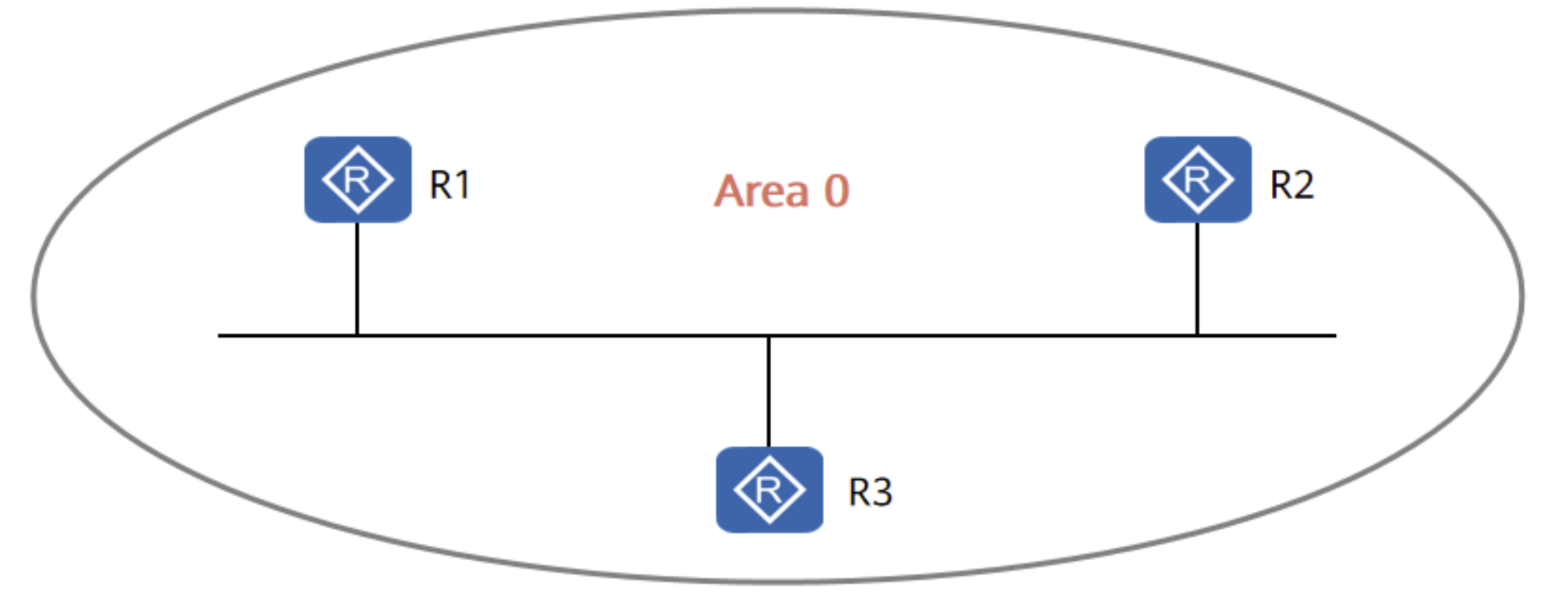

OSPF区域：

OSPF 区域：

OSPF支持区域的划分： 1.限制LSA的传播范围 2.减少LSA的数量

OSPF 区域的划分：基于接口（链路）

OSPF 区域的标识： 1.十进制数 2.类似于IP地址 A.B.C.D

区域分类：1、骨干区域（0区域） 2、非骨干区域 （非0区域）

区域设计原则：

1.OSPF网络中必须存在并且唯一的骨干区域（area 0）（单区域可以不为 area 0 ）

2.若存在非骨干区域，非骨干区域必须与骨干区域直接相连

OSPF路由器角色：

骨干路由器

非骨干路由器

ABR：区域边界路由器

ASBR：自治系统边界路由器

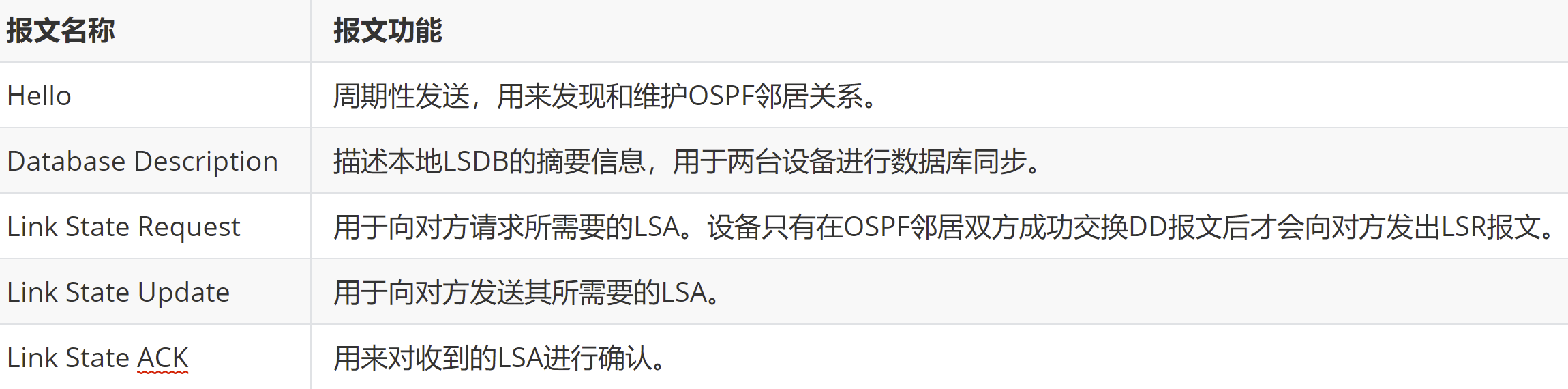

OSPF协议消息数据包：

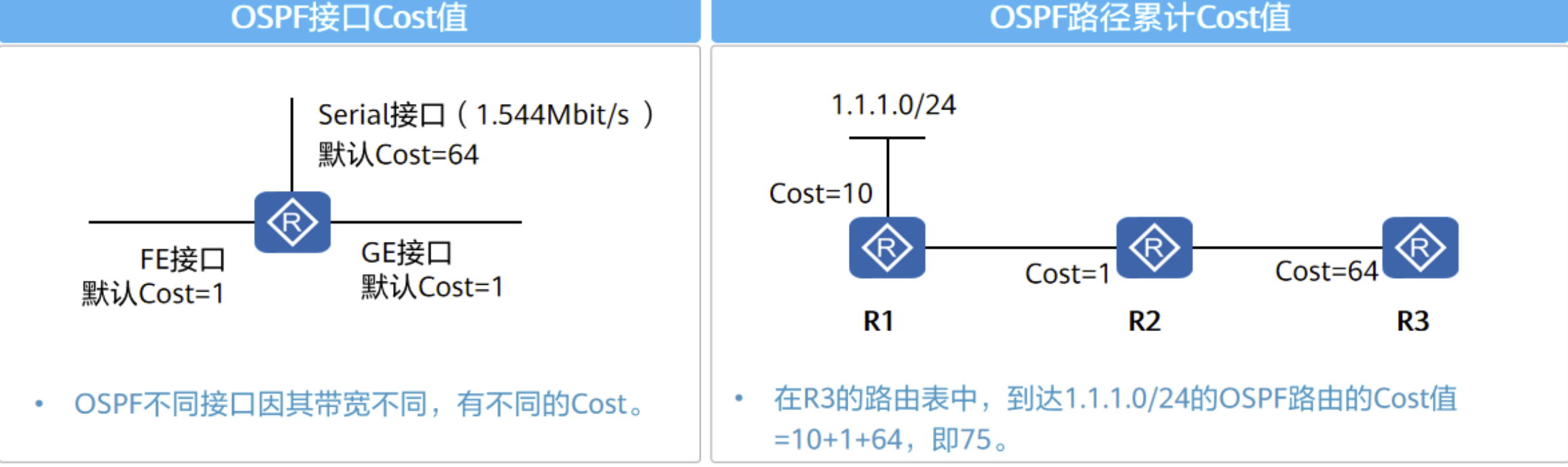

OSPF协议开销值计算： 使用参考带宽/链路带宽，得到每段链路开销值，路由开销值为整天路径开销值之和。

Router-id：路由器标识符，在整个OSPF网络中标识本路由器的唯一性。

选举方式：1.手工指定最优先 2.选择最大环回接口IP地址 3.选择最大物理接口IP地址

OSPF协议部署：

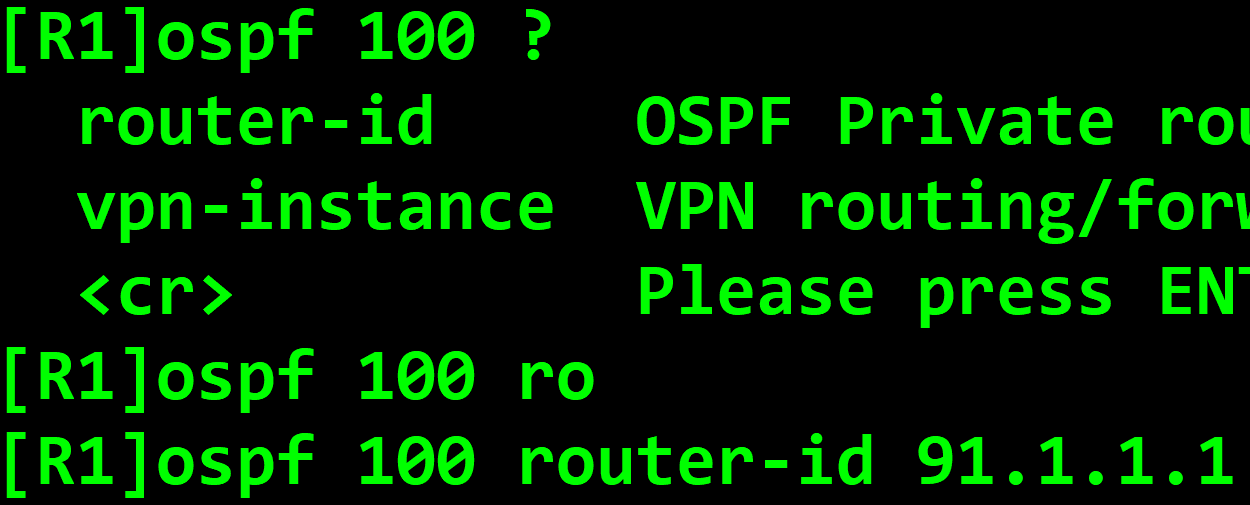

启用OSPF协议，指定进程号100（进程号与RIP协议中作用功能一致），手工指定routerID

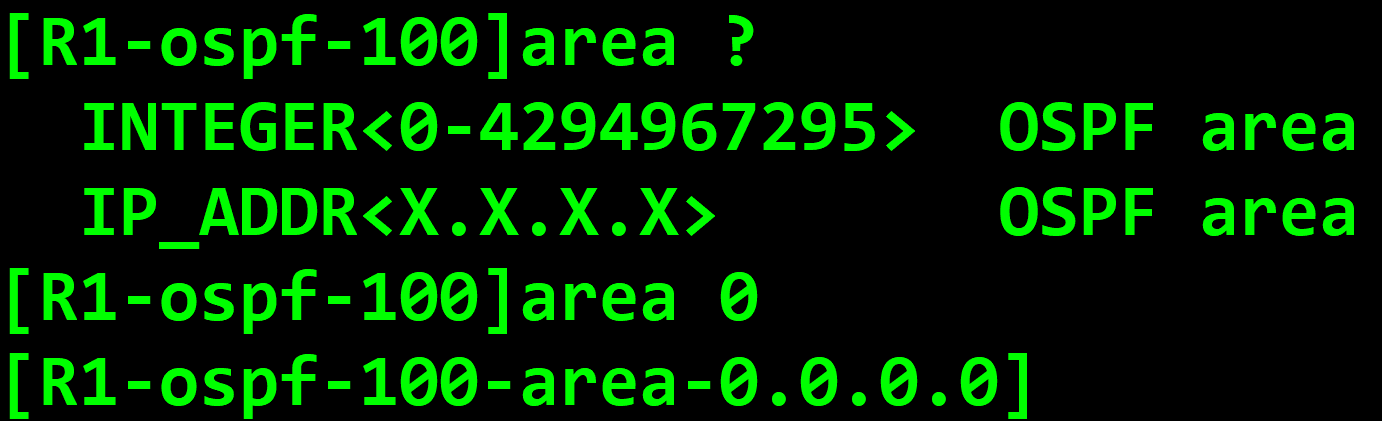

创建OSPF区域

Network通告（支持反掩码通告）

OSPF 协议三张表：

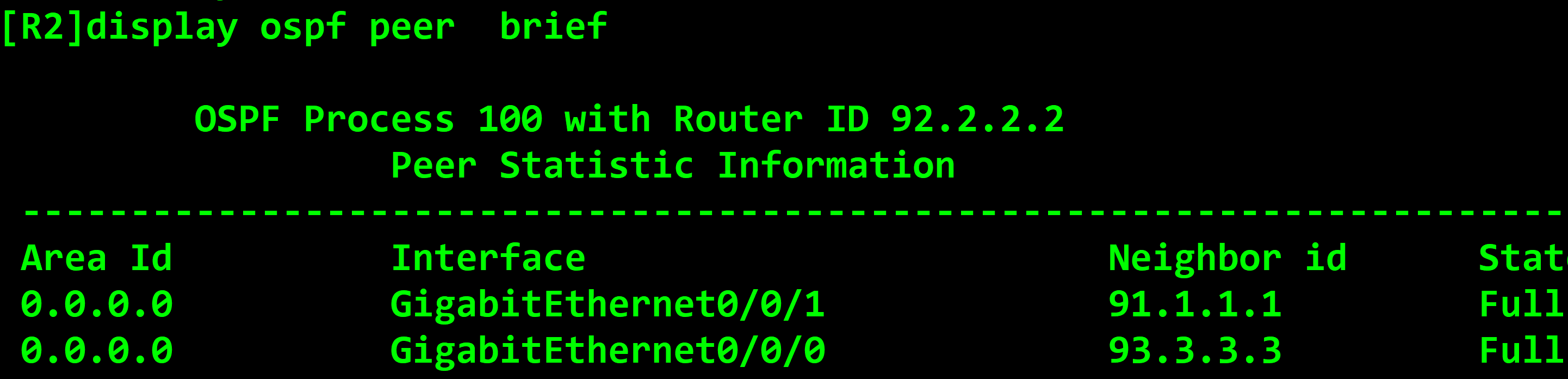

1.OSPF邻居表

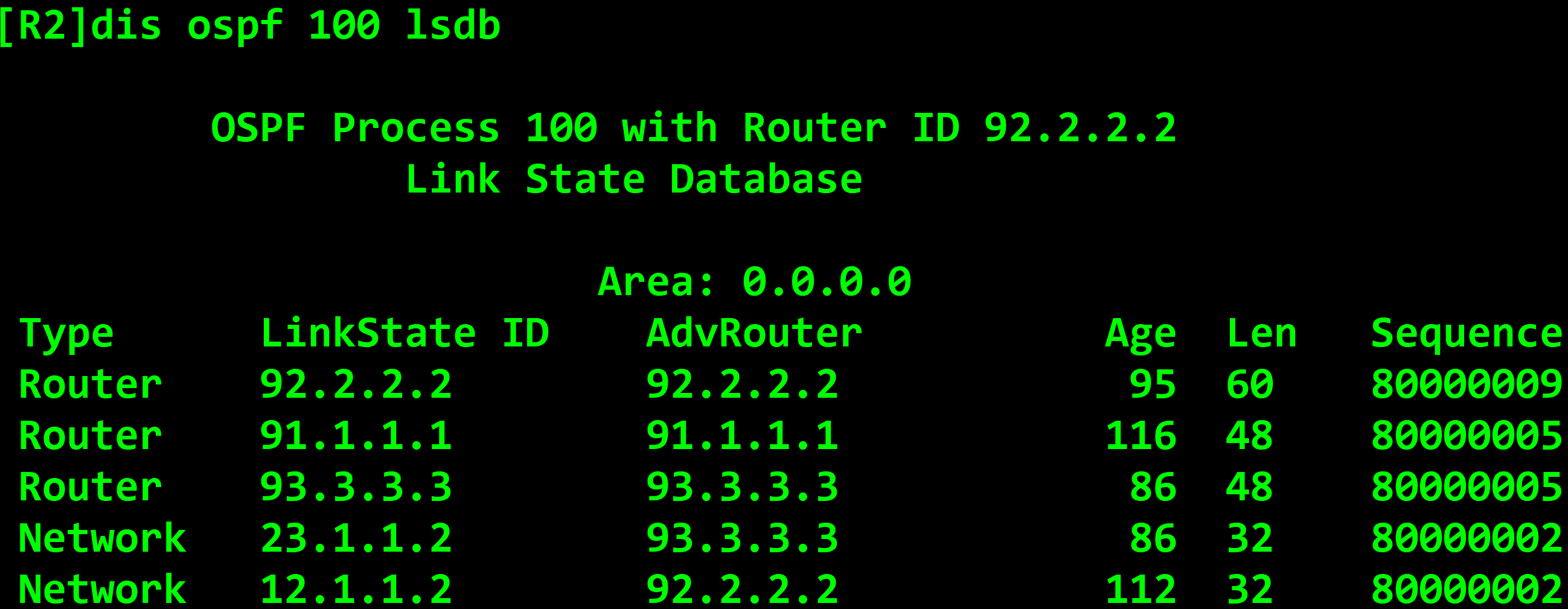

2.OSPFLSDB表

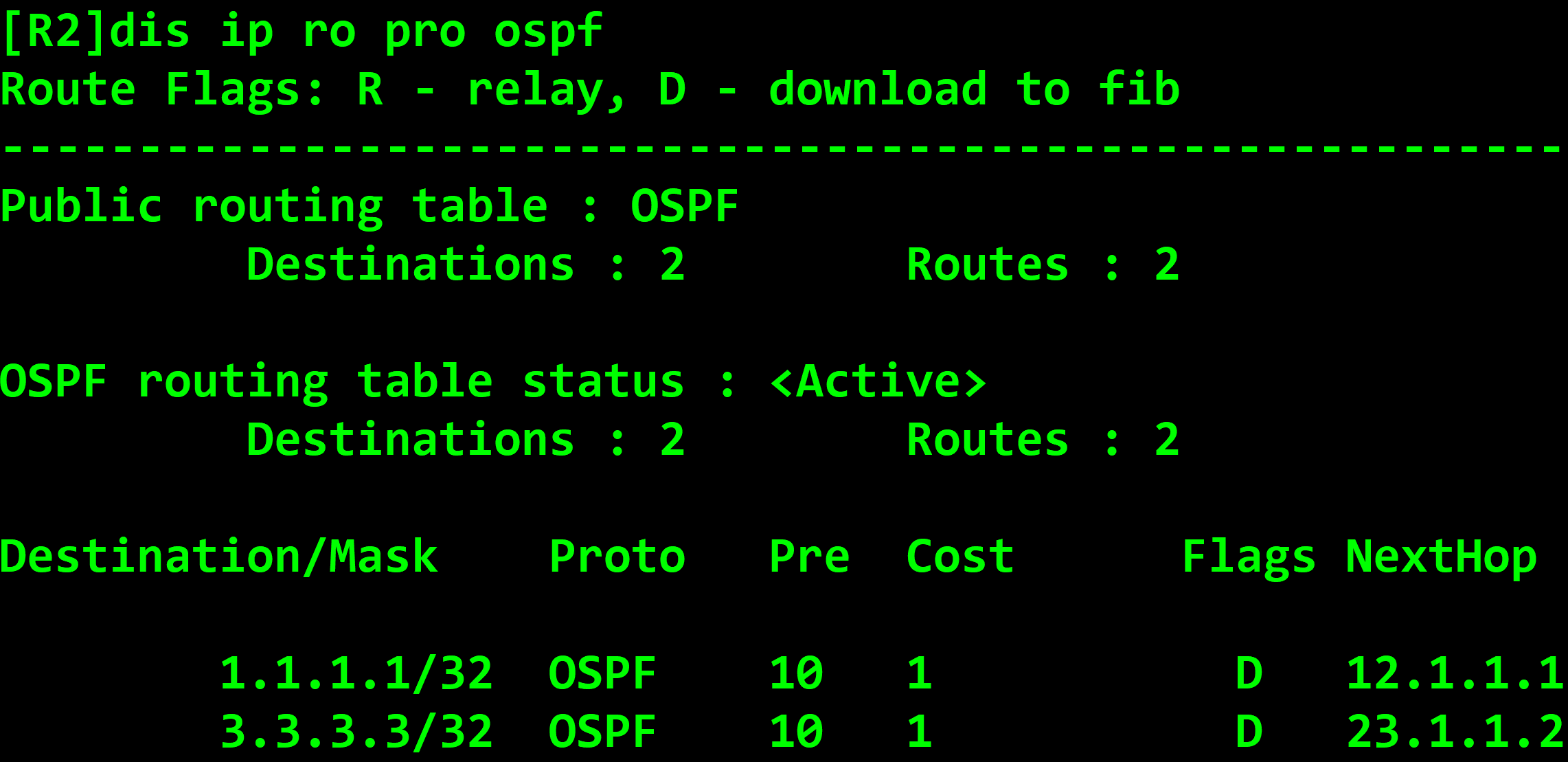

3.OSPF路由表

下方缺省路由：

缺省路由产生方式:

1. 当本路由器已经存在其他方式缺省时

2. 若不存在其他方式，可以强制产生
