电源线与接地线的安装

电源线与接地线的安装是一个涉及电气安全和规范的重要过程。以下是一些基本的安装步骤和注意事项：

一、电源线安装

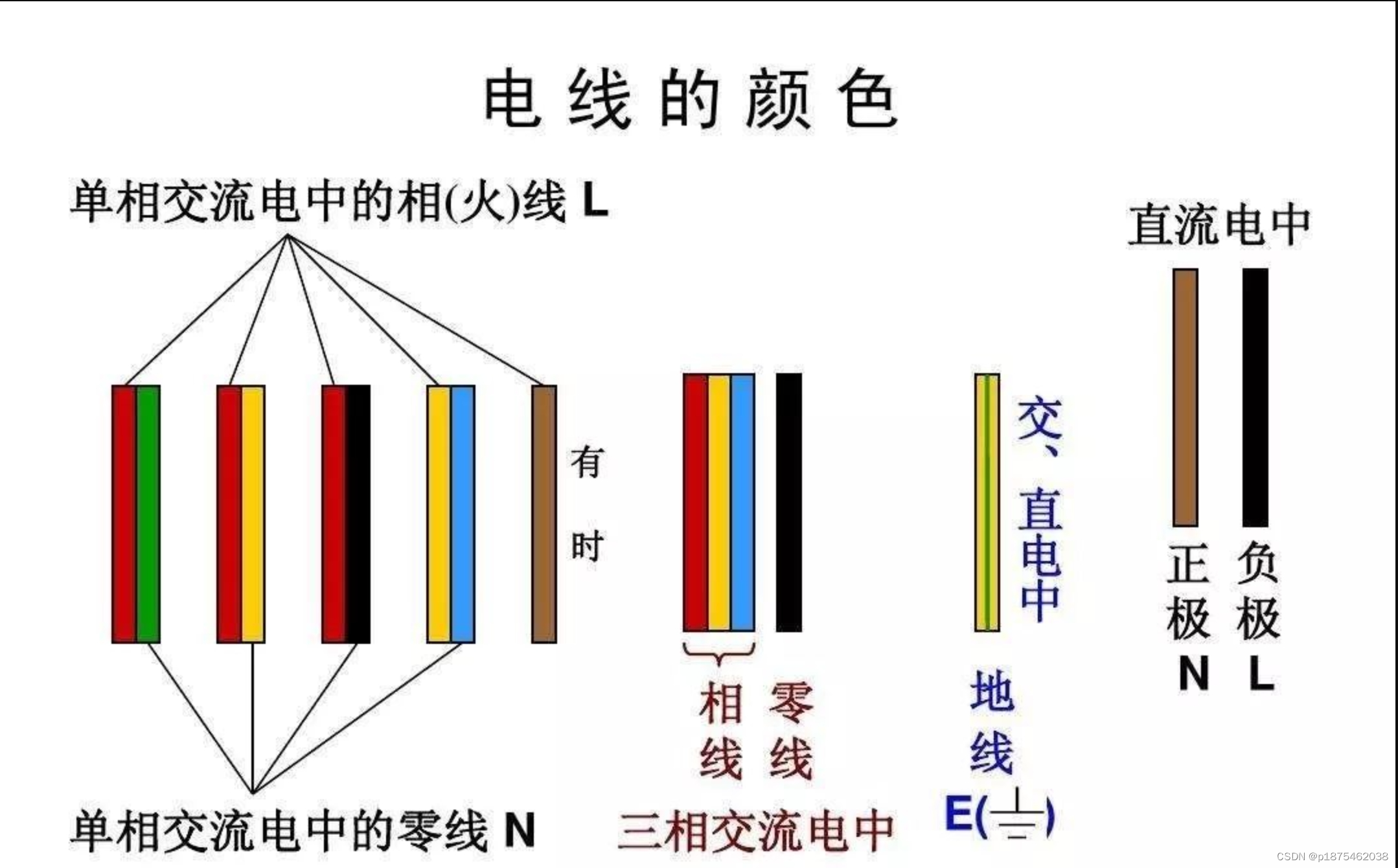

1. 根据电路安装规定，确定电源线的颜色标识。相线（俗称火线）通常选用红、黄、绿三种颜色的导线，中性线（通称零线）则选用蓝色导线。
2. 在插座安装中，面对插座时，右侧的插孔为相线（火线），左侧的插孔为零线。确保按照这个规定进行安装，以保证电源线的正确使用。
3. 根据电源线的材料截面积和电气设备的负载需求，选择合适的电源线规格。确保电源线的负载能力能够满足设备的需求，避免过载和电气火灾的风险。

二、接地线安装

1. 接地线的主要作用是保护人身安全和设备稳定。在安装接地线时，应确保其与地线插孔触片牢固连接，并使用绝缘良好的导线。
2. 常见的地线接地方法包括使用导线一头连接地线插孔触片，一头埋入地底；或使用金属管子插入地下，再用电线连接配电箱与插座。无论采用哪种方法，都应确保接地电阻符合安全标准。
3. 在连接地线时，应注意线头的处理。剥掉线皮后，将地线电线的线头插入接线孔，并使用螺丝刀拧紧牢固。确保地线连接牢固可靠，避免松动或脱落。

正确接地线方法

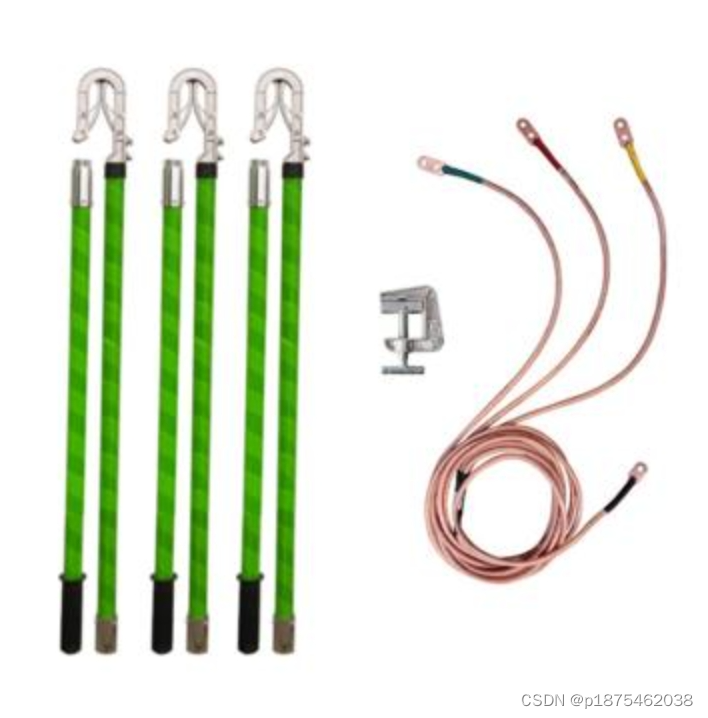

1、它是由绝缘操作杆、接线夹、接线端子、接地软铜线几大部分组成。

2、原理：它就是指在已停电的系统与某个电位基准面之间建立低阻的导电通路。

3、它的安装：在使用接地线前要正确安装，将导线一端接到走行轨接线夹上，一端接到接触轨接线夹上，螺丝要牢固，以确保线不脱落，可正常工作使用。挂线时应先接接地端验电证实无电后，立即接导体端并保证接触良好，连接可靠。

4、拆线的顺序要与此相反。装、拆接地线均应使用绝缘棒和戴绝缘手套。人体不得碰触线或未接地的导线，以防止感应触电。

5、装设的短路时，它和带电设备的距离，考虑接地线摆动的影响，其安全距离应不小于安全工作规程所规定的数值。

6、严禁不用线夹而用缠绕方法进行线短路。

7、实际工作中，它使用的注意事项：

(1)工作之前必须检查整套线，软铜线是否有断股，绞线松股，护套是否有破损，夹具螺丝连接处有无断裂或松动，线钩的螺旋是否正常，不符合要求应及时更换或修好后再使用。

(2)挂线前线路必须经验明确无电压后，方可挂，验电时必须使用合格的、与电压等级相符的验电器进行验电。未验电挂线是基层中较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂。

(3)不得将线随意放置，挂在运行线路中的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(4)按不同电压等级选用对应规格的线。这也是容易发生习惯性违章之处，地线的线径要与电气设备的电压等级相匹配。

(5)不准把接地棒线夹接在表面油漆过的金属架或金属板上。这是在电气设备检修场，所挂接地线时常见的违章现象。虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kVmm，可使接地回路不通，失去保护作用。

(6)严禁使用其它金属线代替。其它金属线接触也不牢固，故障电流会迅速熔化金属线，断开接地回路，危及工作人员生命。

(7)现场工作不得少挂或者擅自变更挂线地点。线数量和挂接点都是经过工作前慎重考虑的，少挂或变换接地点，都会使现场保护作用降低，使工作人员处于危险的工作状态。

(8)在施工现场应悬挂标示牌或装设临时遮拦。

（9）它具有双刃性，它具有安全的作用，使用不当也会产生破坏效应，所以工作完毕要及时拆除接地线。带线去合开关，会损坏电气设备和破坏电网的稳定，会导致严重的恶性电气事故。

8、它是由绝缘操作杆、接线夹、接线端子、接地软铜线几大部分组成。

9、原理：它就是指在已停电的系统与某个电位基准面之间建立低阻的导电通路。

10、它的安装：在使用接地线前要正确安装，将导线一端接到走行轨接线夹上，一端接到接触轨接线夹上，螺丝要牢固，以确保线不脱落，可正常工作使用。挂线时应先接接地端验电证实无电后，立即接导体端并保证接触良好，连接可靠。拆线的顺序要与此相反。装、拆接地线均应使用绝缘棒和戴绝缘手套。人体不得碰触线或未接地的导线，以防止感应触电。

11、装设的短路时，它和带电设备的距离，考虑接地线摆动的影响，其安全距离应不小于安全工作规程所规定的数值。

12、严禁不用线夹而用缠绕方法进行线短路。

电源线接地装置的制作

制作工具

制作工具包括一字螺丝刀、套筒扳手和10mm套、扳手10mm、美工刀等工具。

制作步骤

（1）由于黄绿线长度为1米，所以在接地装置制作前，测量用户PDF的电源线接线端子和接地铜牌的距离，如果之间距离在1米左右，按照以下步骤开始制作，如果小于1米，按照实际尺寸来制作。

（2）在电源线末端开始往上测量1米左右，在电源线护套上做好记号，按照接地片的宽度，将电源线的护套剪掉，注意要保护屏蔽层的完好

（3）将接地片扣在电源线上，注意接地片要完全、良好地包裹在电源线的屏蔽层上，接地片不得出现松动现象

（4）将垫片放在接地片的上、下两侧，将黄绿线放在接地片上，对准电源线和接地片之间的圆孔，用螺丝、螺母将接地线连接到接地片上

（5）用螺丝刀配合扳手（或者套筒），将螺丝拧紧，用绝缘胶带将接地片包裹起来，防止金属片碰触到PDF的电源熔丝，至此，接地装置制作完毕

三、注意电源线事项

1. 在安装过程中，务必遵守电气安全规范和相关法律法规。如需进行复杂的电路安装或维修工作，建议寻求专业电工的帮助。
2. 定期检查电源线和接地线的连接情况，确保其处于良好状态。如发现电源线破损、老化或接地不良等情况，应及时更换或修复。
3. 使用电气设备时，应注意观察是否有异常现象或故障。如发现设备漏电、发热或运行异常等情况，应立即切断电源并寻求专业人员的帮助。

总之，电源线与接地线的安装应遵循电气安全规范和法律法规，确保安装质量可靠、连接牢固。在使用过程中，应注意定期检查和维护，以保障电气安全和设备的稳定运行。
