防火墙带宽管理

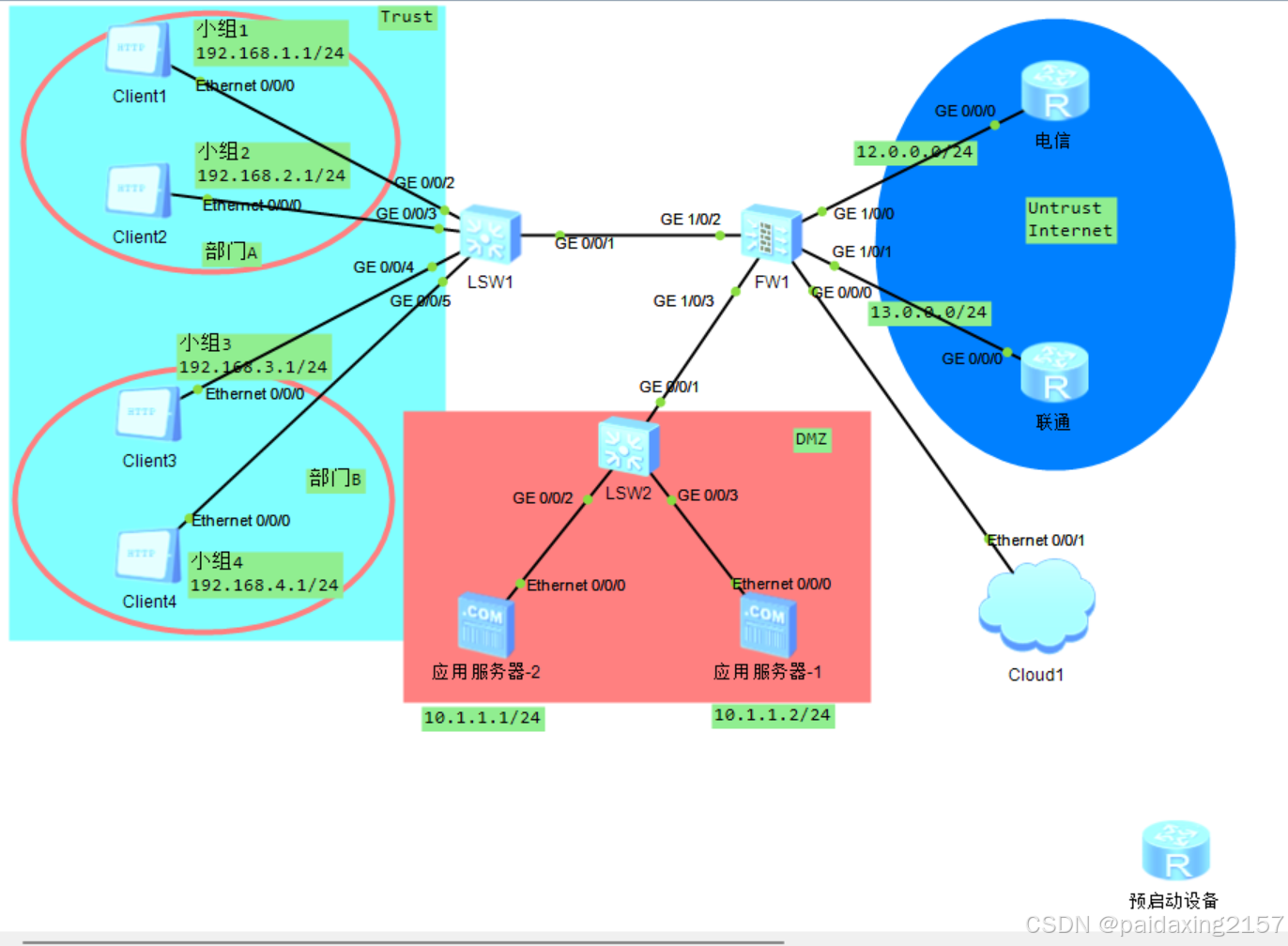

1,拓扑图

配置流程：

1 、带宽通道：整体带宽、每个用户带宽、连接数、优先级信息

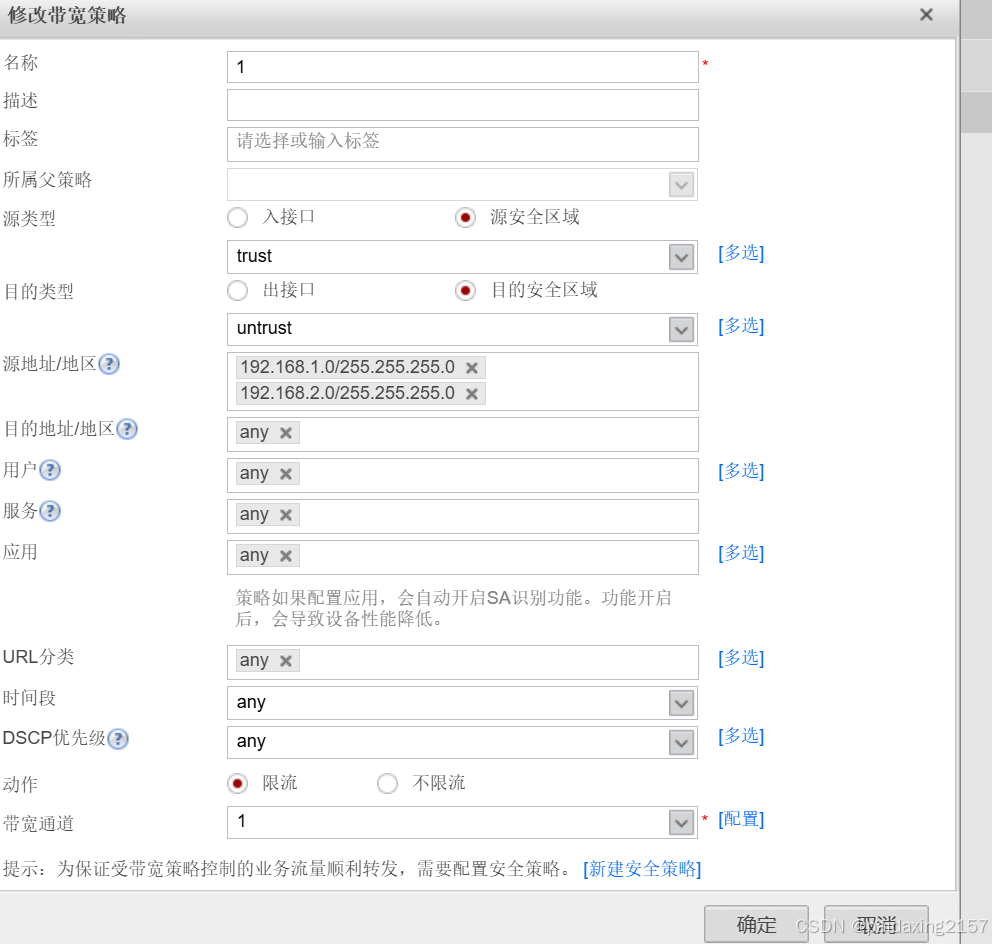

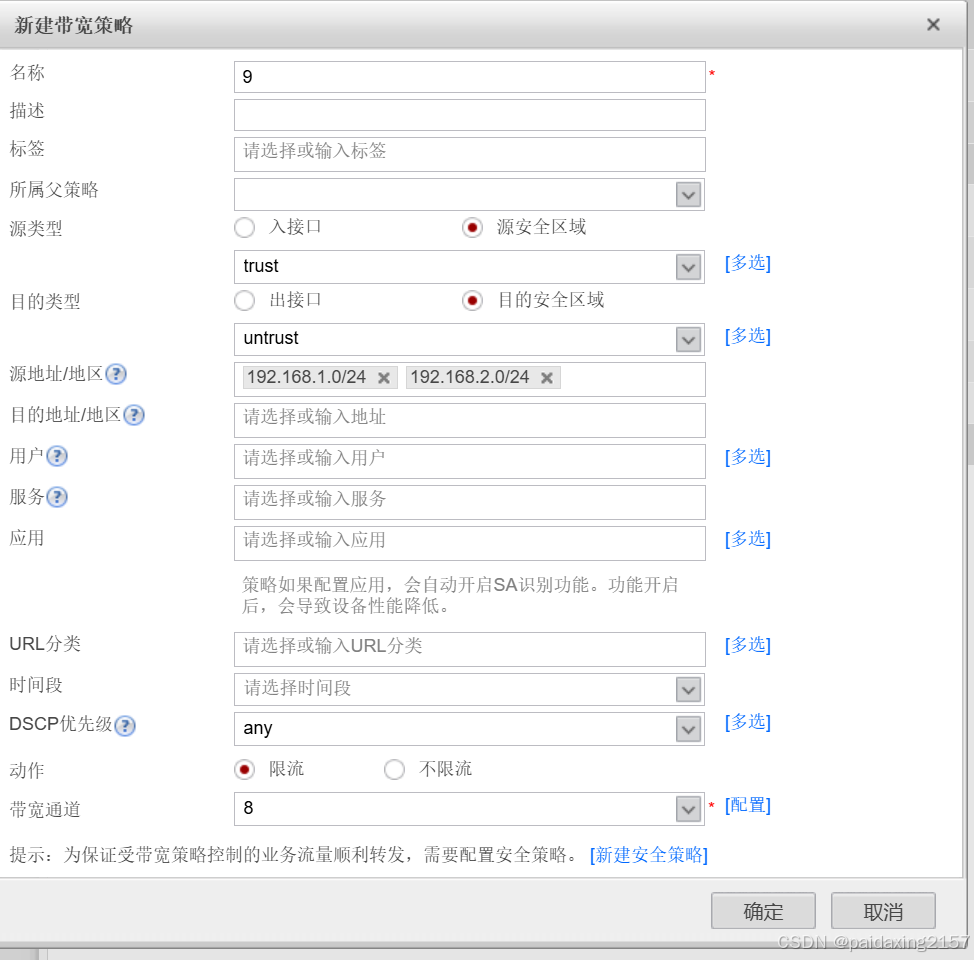

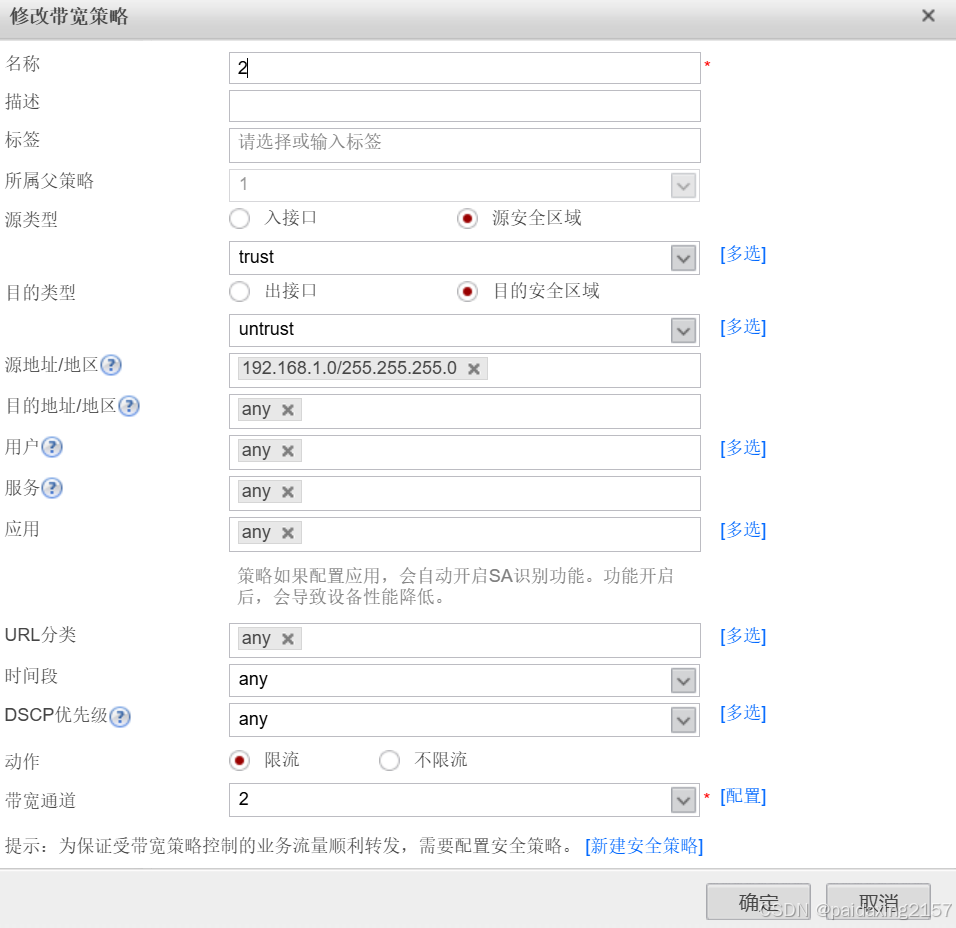

2 、带宽策略

3 、策略 + 通道，引用

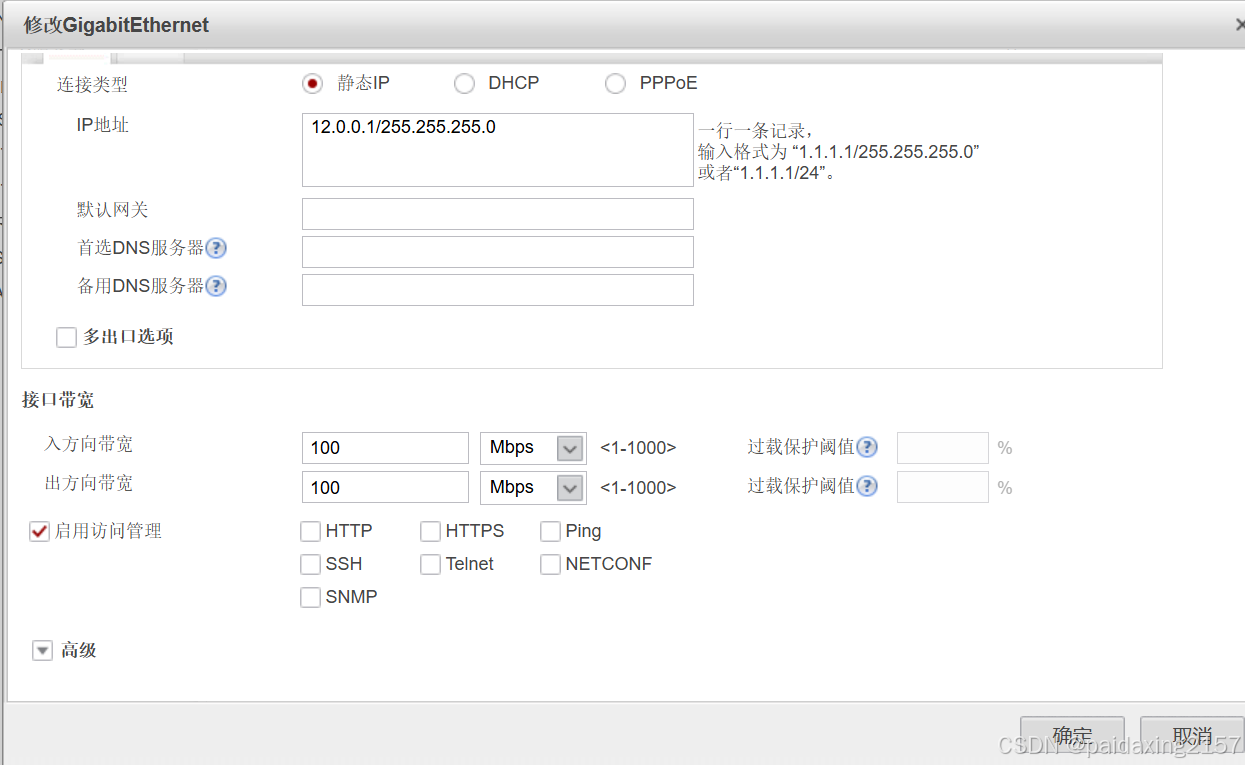

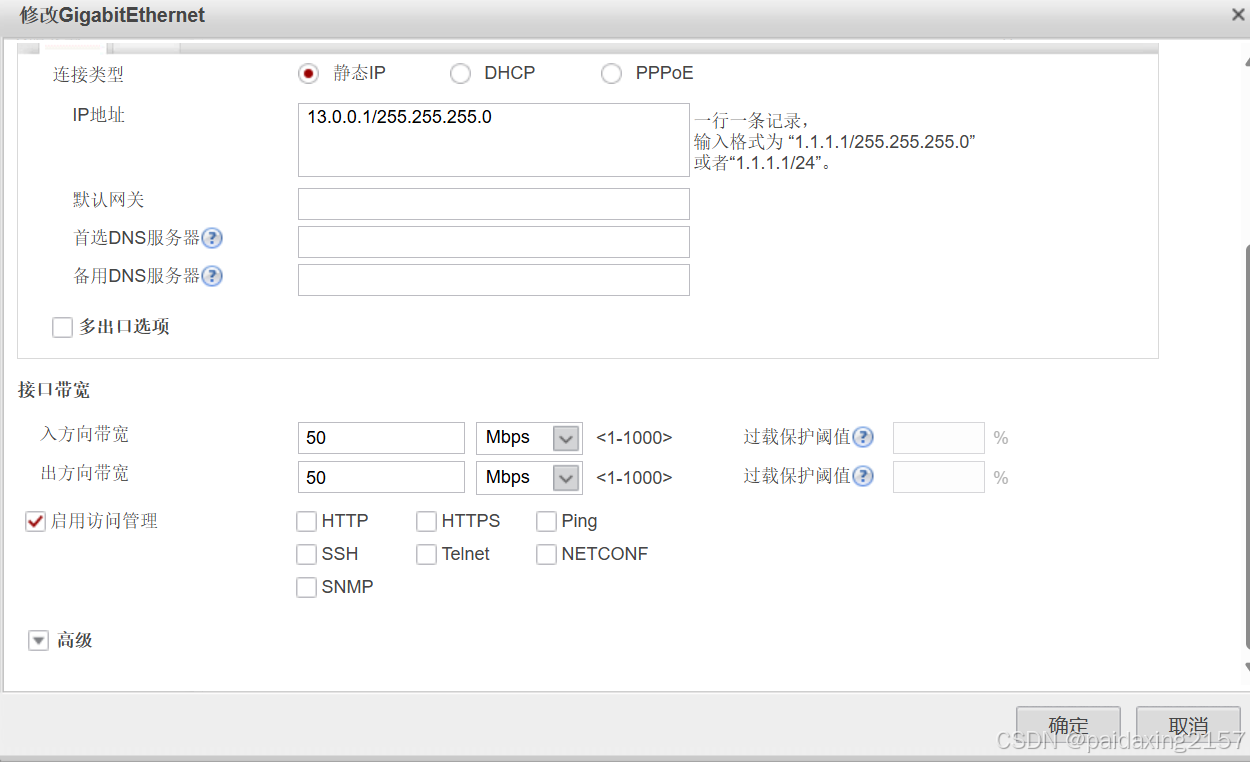

4 、配置接口出入带宽

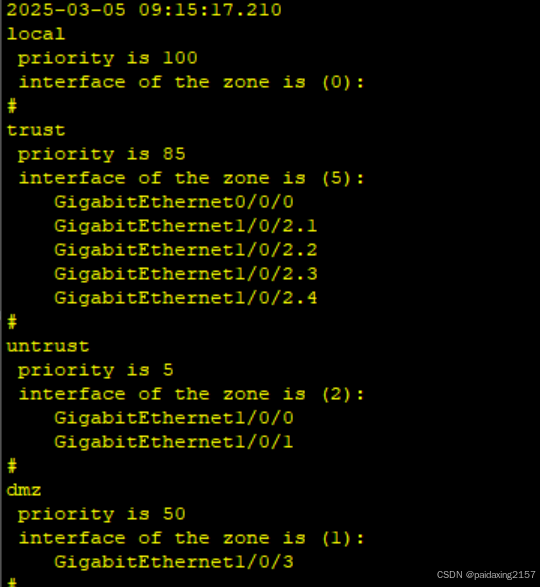

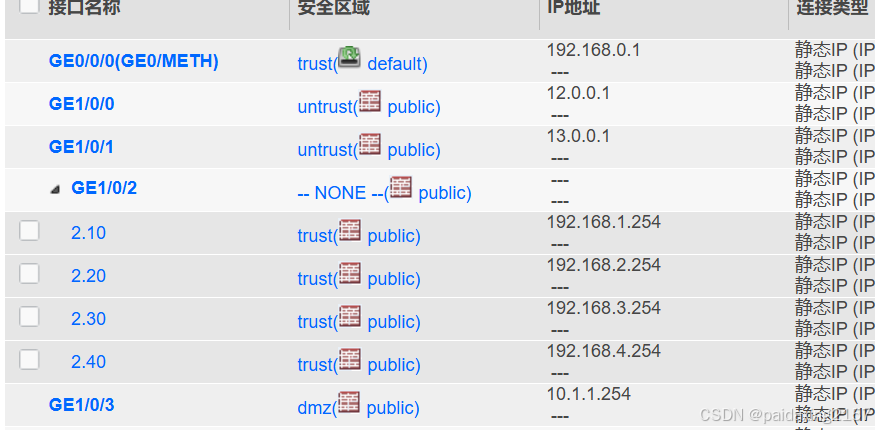

1.进行基础配置

需求一

企业组织架构中存在部门 A ，部门 A 中存在销售组 1 和研发组 2

销售部门 ---> 业务 Email 、 ERP 服务

可以对部门 A 中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

1 、部门 A 的下行最大带宽不超过 60M

2 、部门 A 中的销售组下行最大带宽不超过 30M

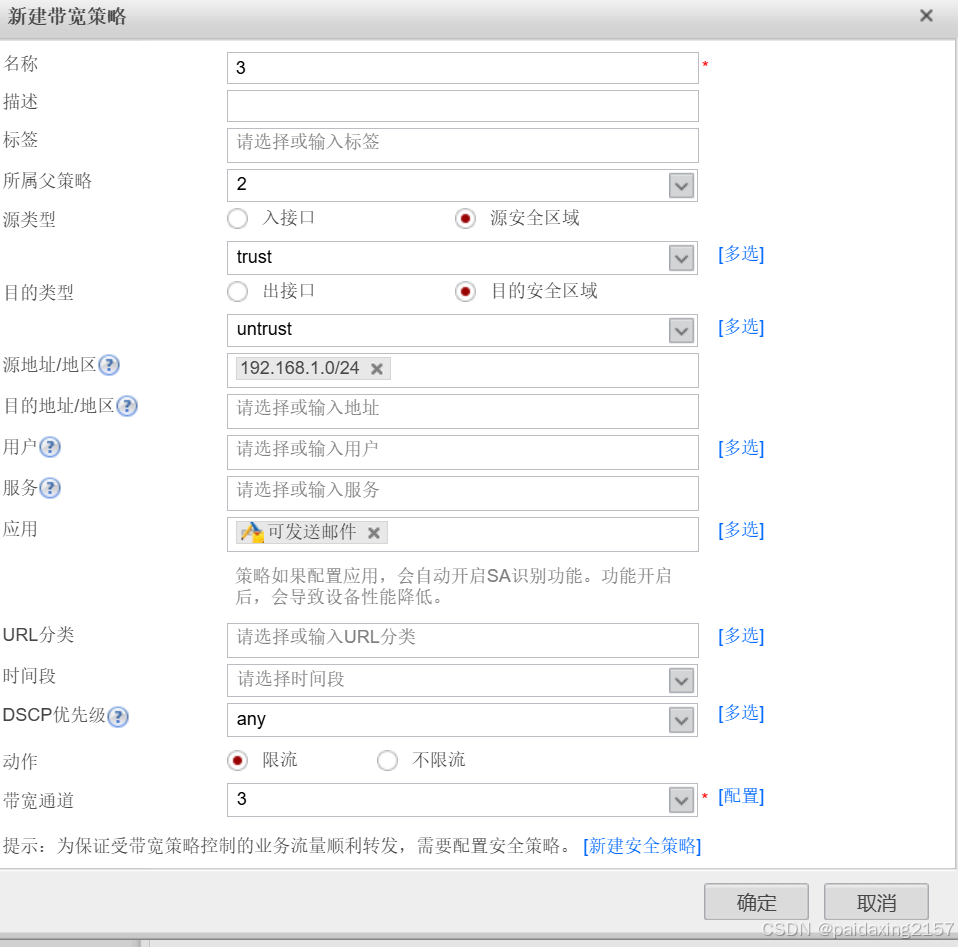

3 、部门 A 中的销售组的 Email 、 ERP 业务下行最小带宽不低于 20M

分析：需求之间存在父子关系

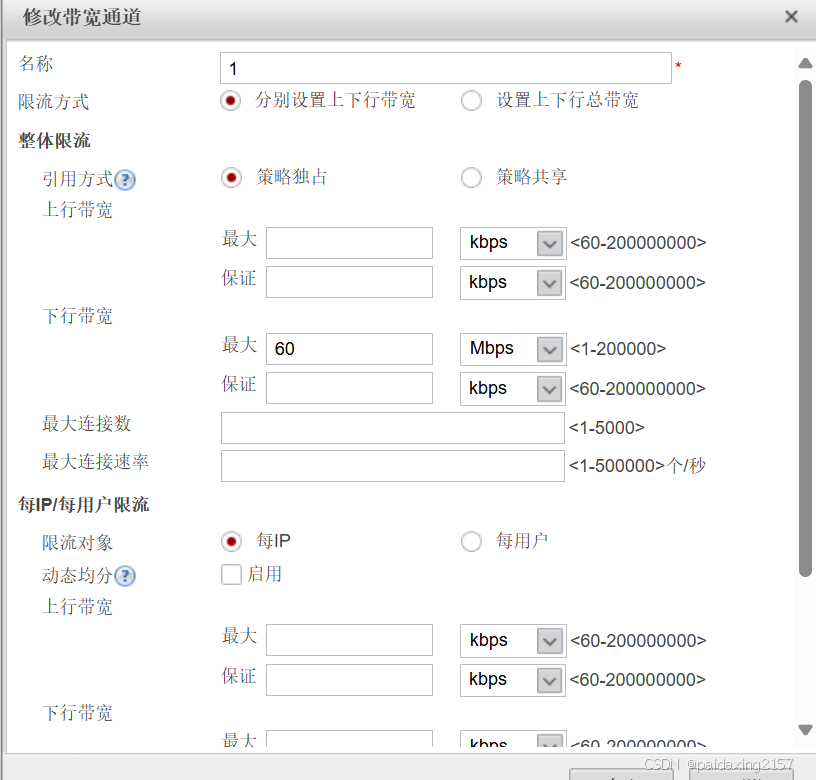

A 部门带宽通道 --- 最大 60M

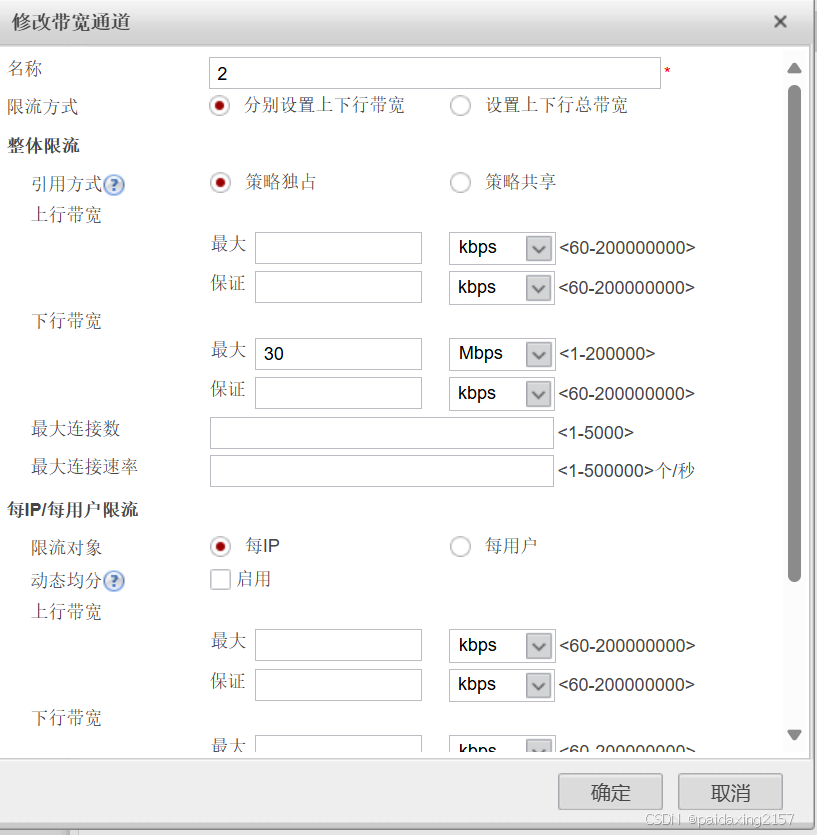

部门 A 销售组带宽通道最大 30M

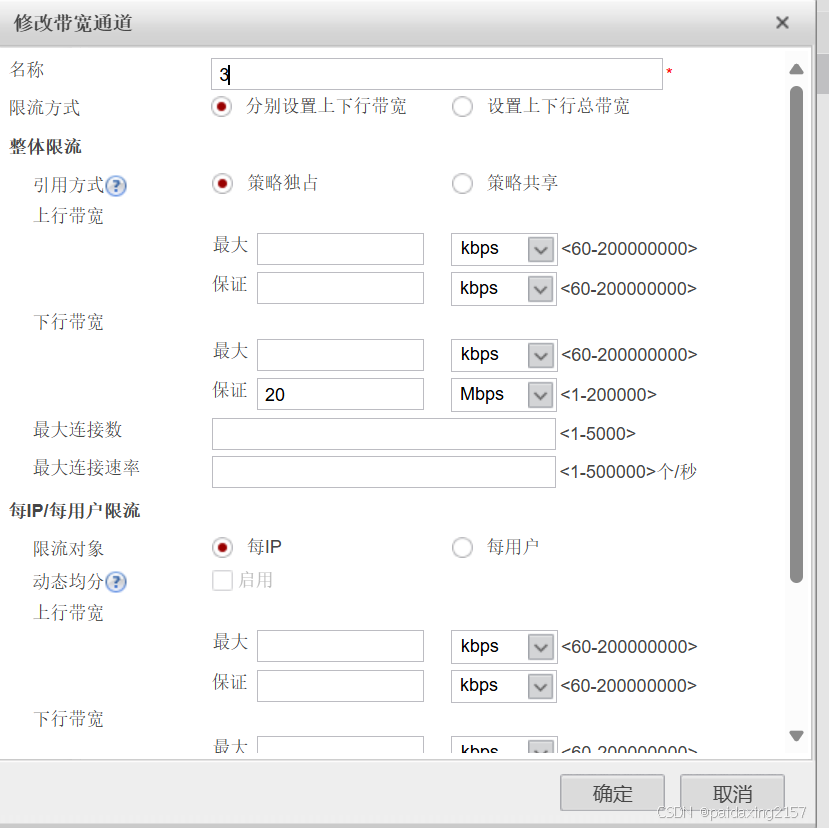

部门 A 销售组 Email 业务带宽通道 --- 最小 20M

1、部门A的下行最大带宽不超过60M

2、部门A中的销售组下行最大带宽不超过30M

3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M

需求三

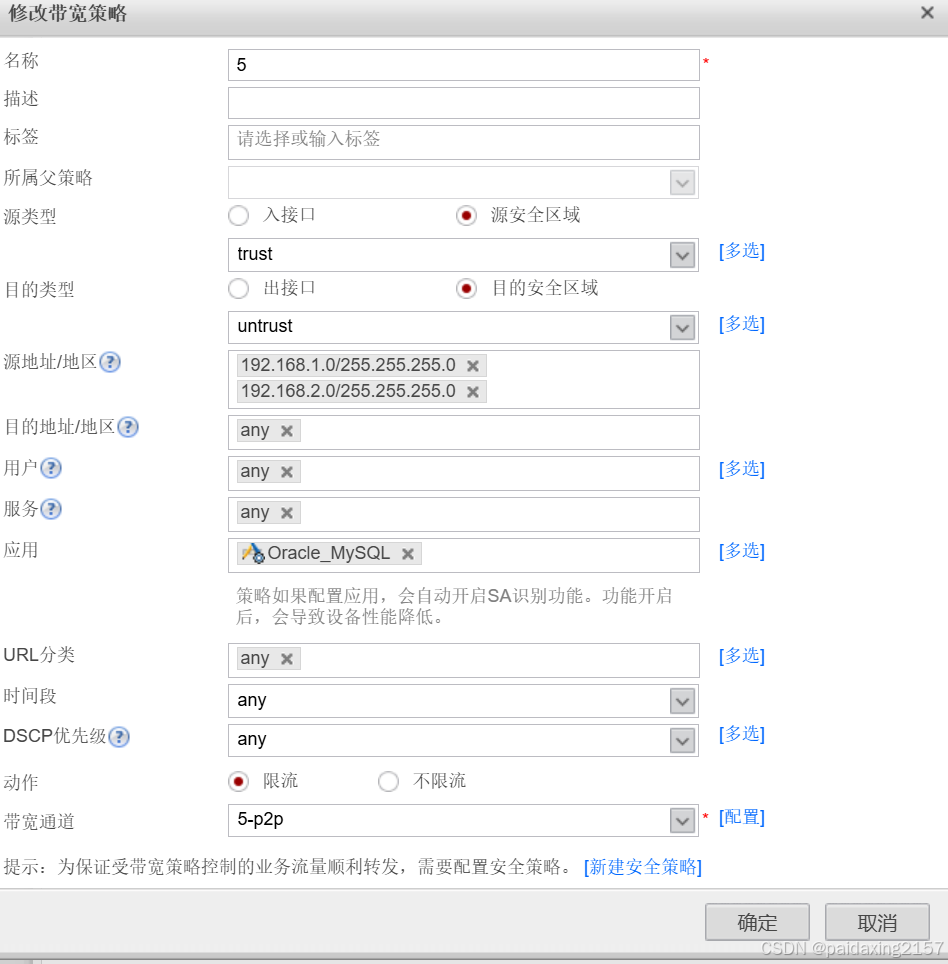

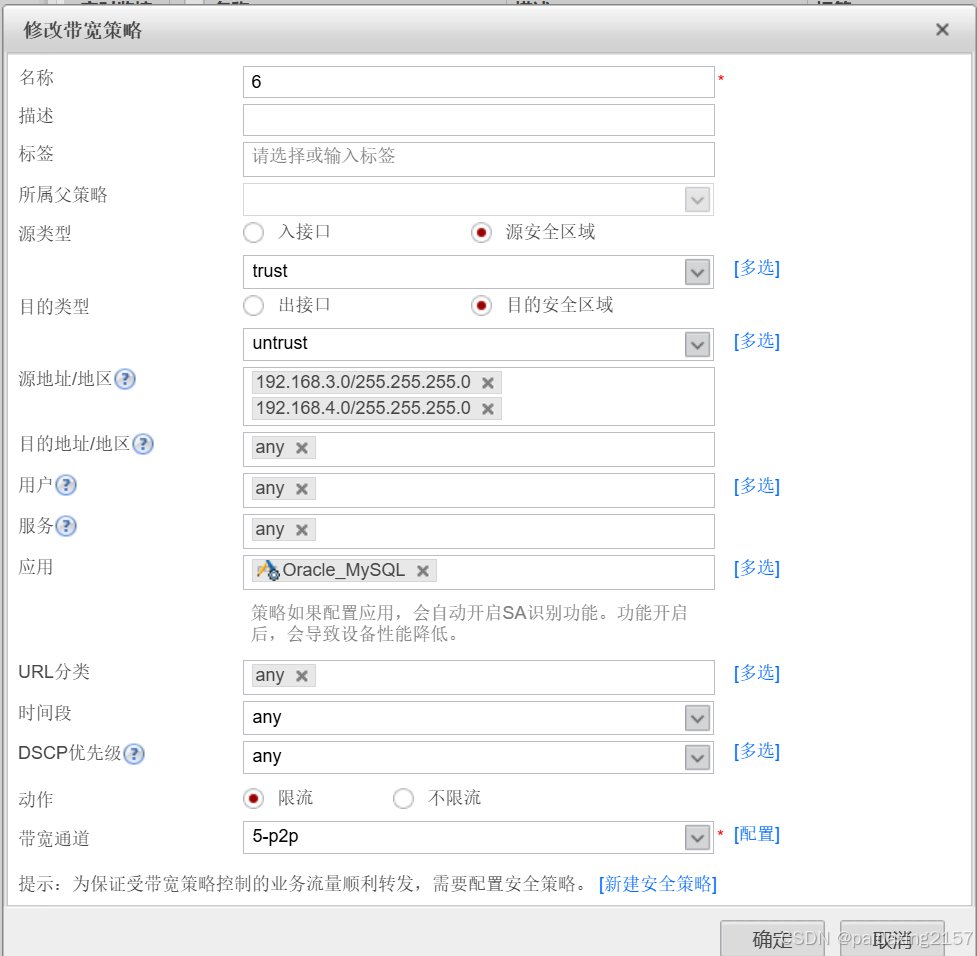

给部门 A 和部门 B 划分可使用的带宽资源。要避免 P2P 业务占据较多的带宽，还需要限制部门 A 和部门 B 使用

P2P 业务的带宽总和。

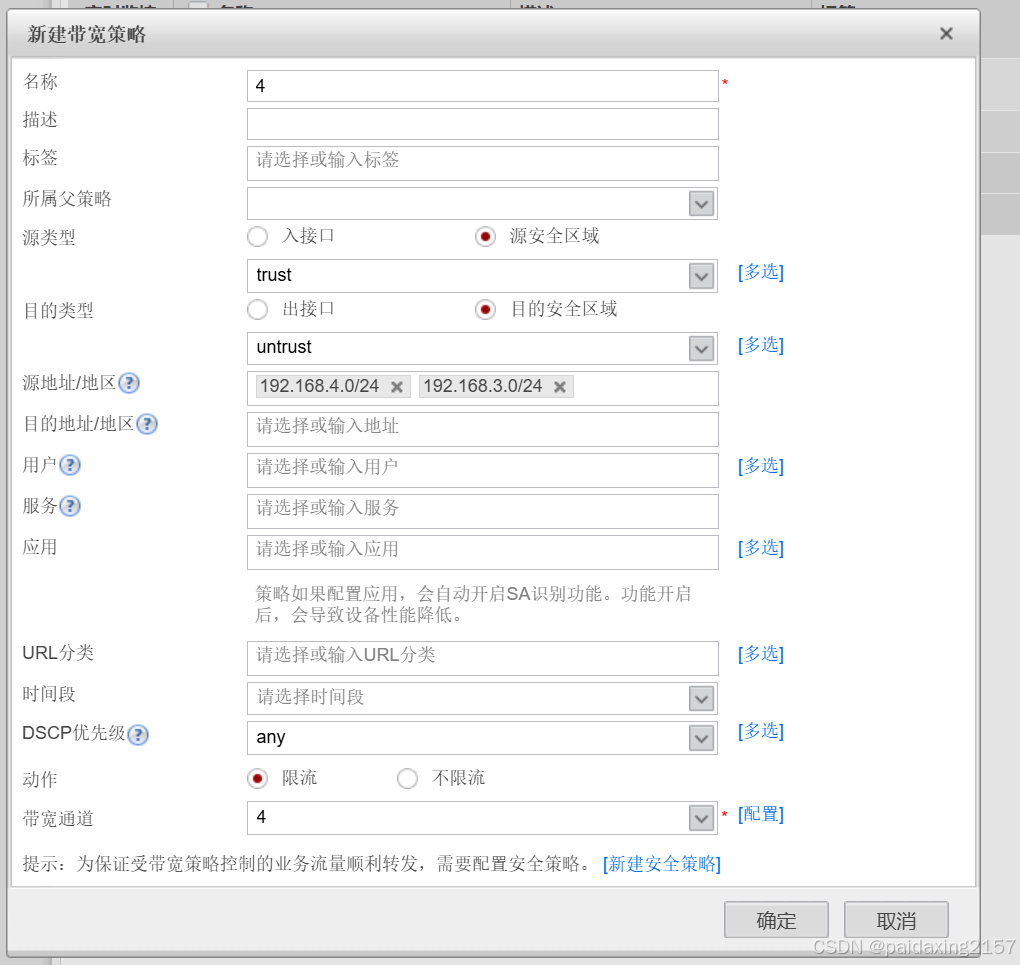

1 、部门 A 下行最大带宽 60M

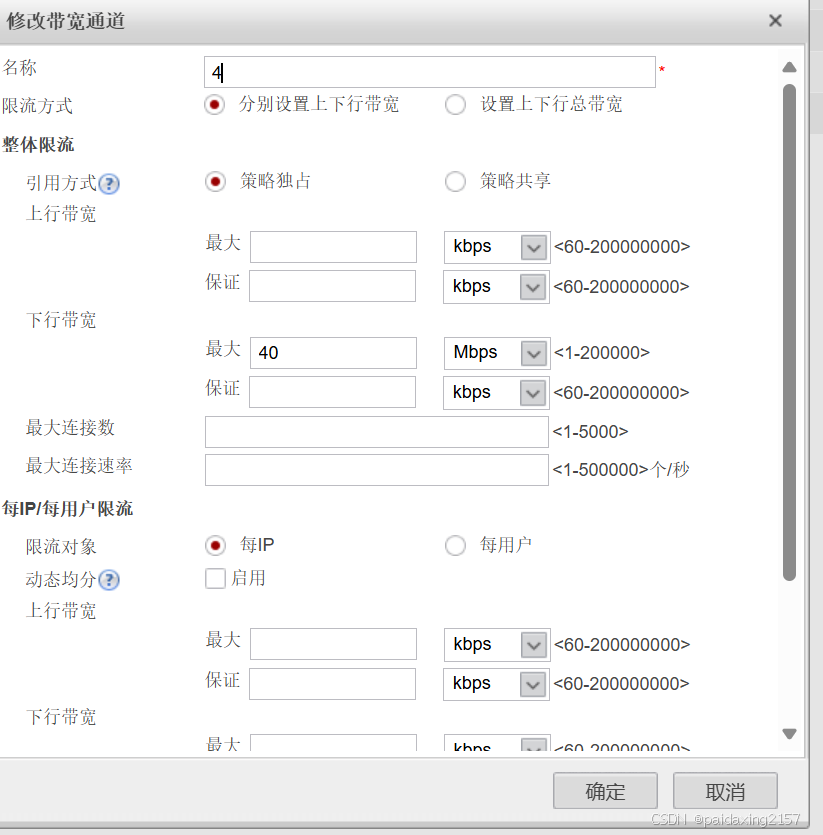

2 、部门 B 下行最大带宽 40M

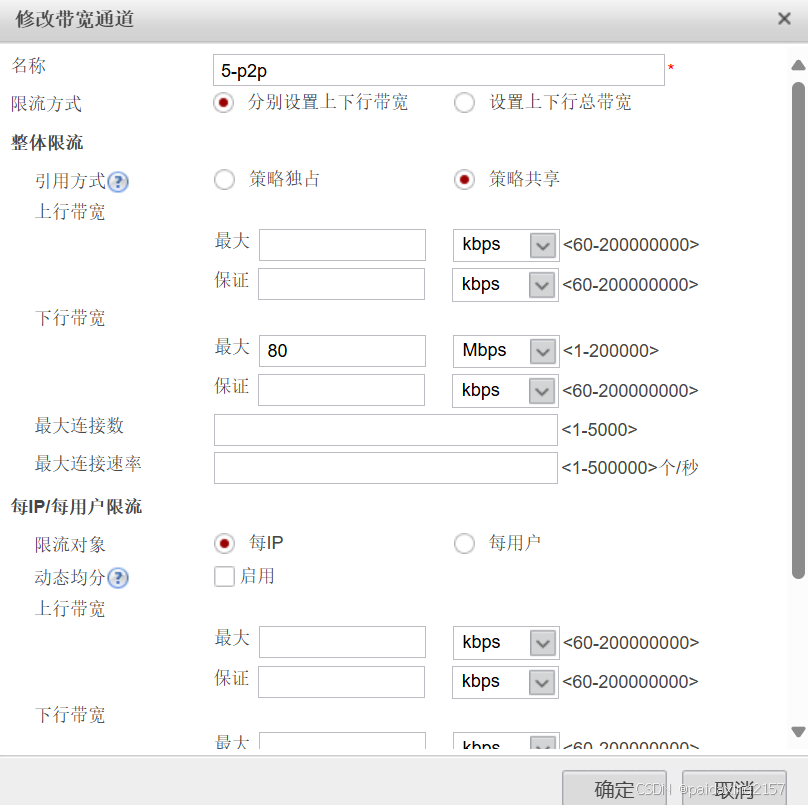

3 、部门 A 和部门 B 的 P2P 业务下行最大带宽不超过 80M

4 、 P2P 流量需要计算到各自部门的总流量中

2、部门B下行最大带宽40M

3、部门A和部门B的P2P业务下行最大带宽不超过80M

需求三

在不影响正常用户上网和 web 服务器正常提供对外服务的情况下，实现以下功能

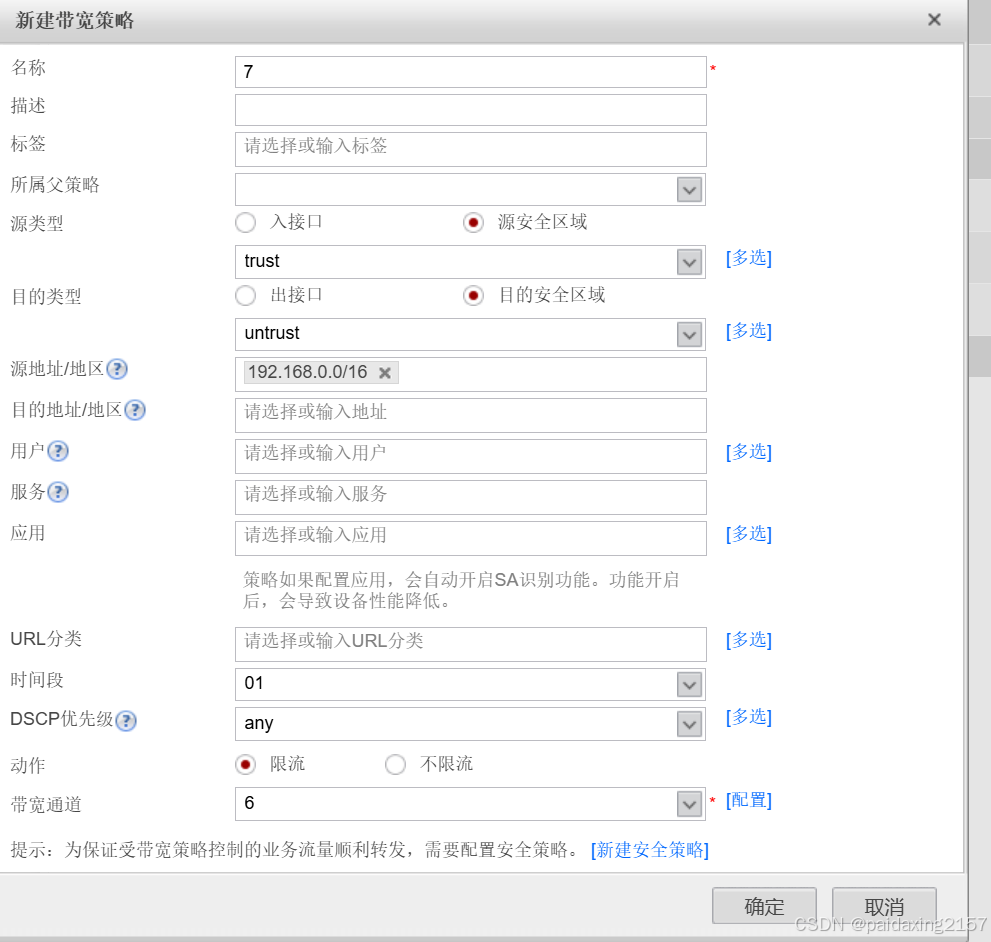

1 、将从 ISP 购买的 100M 带宽进行划分

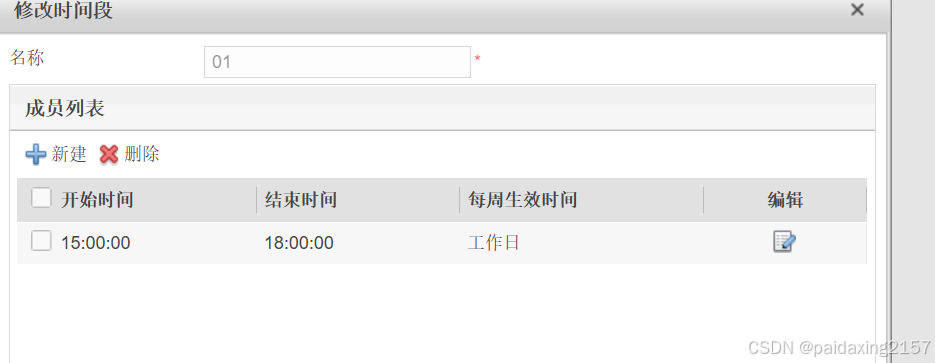

上网高峰期（工作日下午 3 点 -6 点），上网用户下行带宽 60M(U-T) ，外用用户下行带宽 40M(D-U)

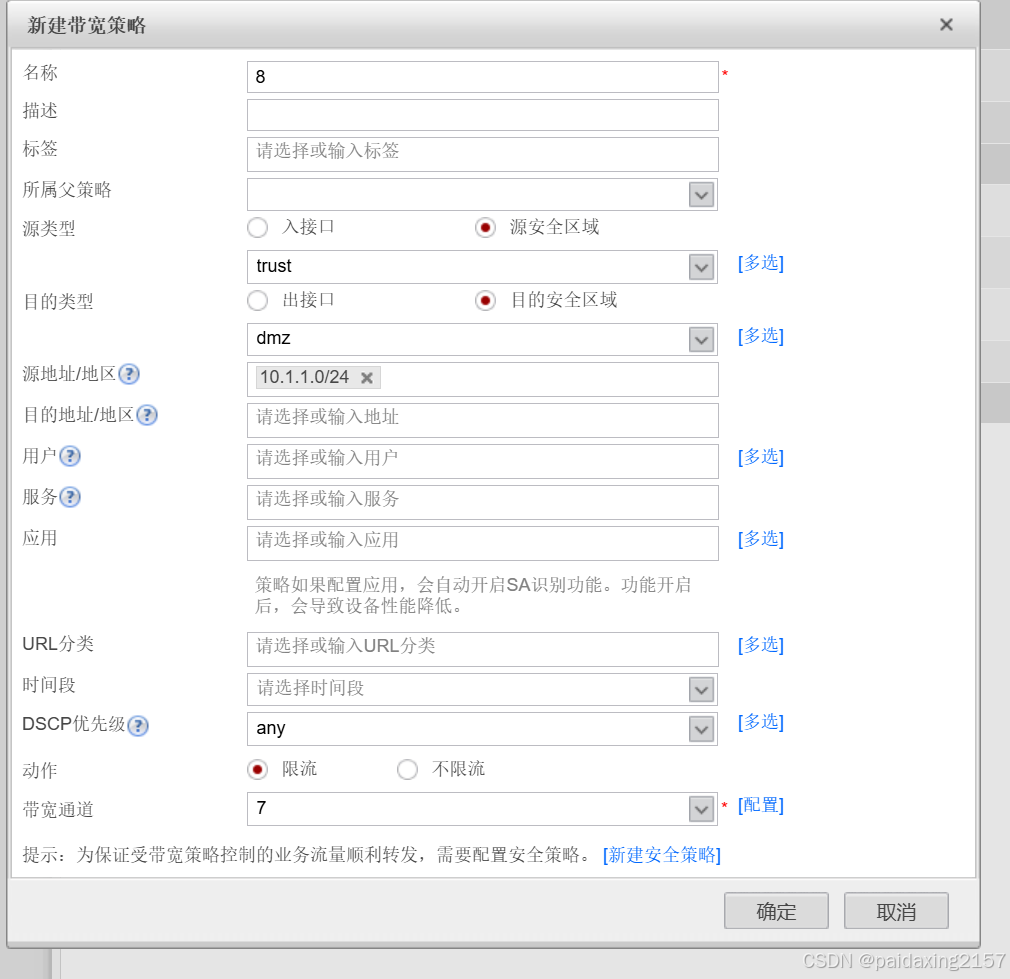

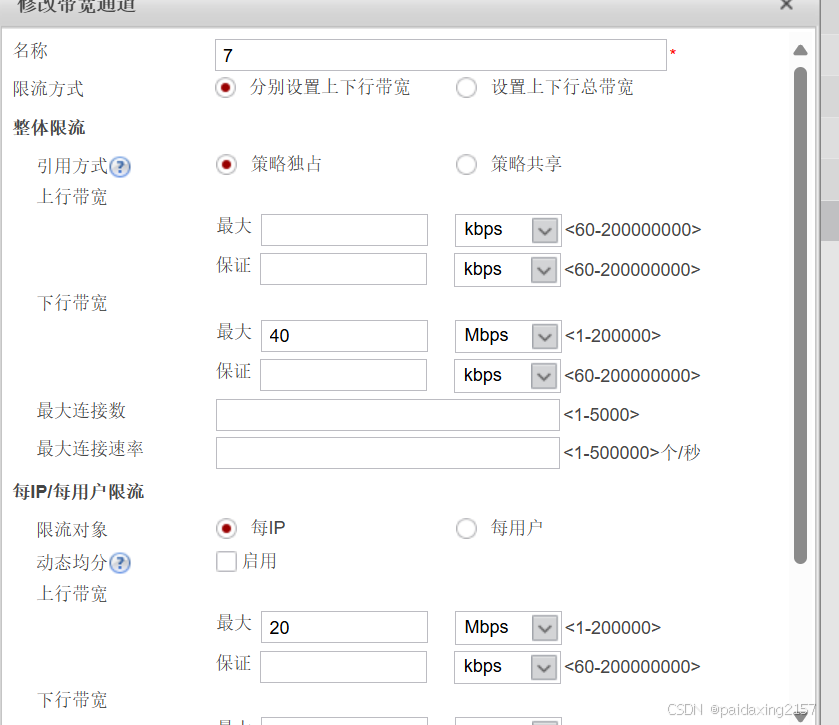

2 、 2 台 Web 服务器，限制每一台 Web 服务器对外提供的最大下行带宽不超过 20M

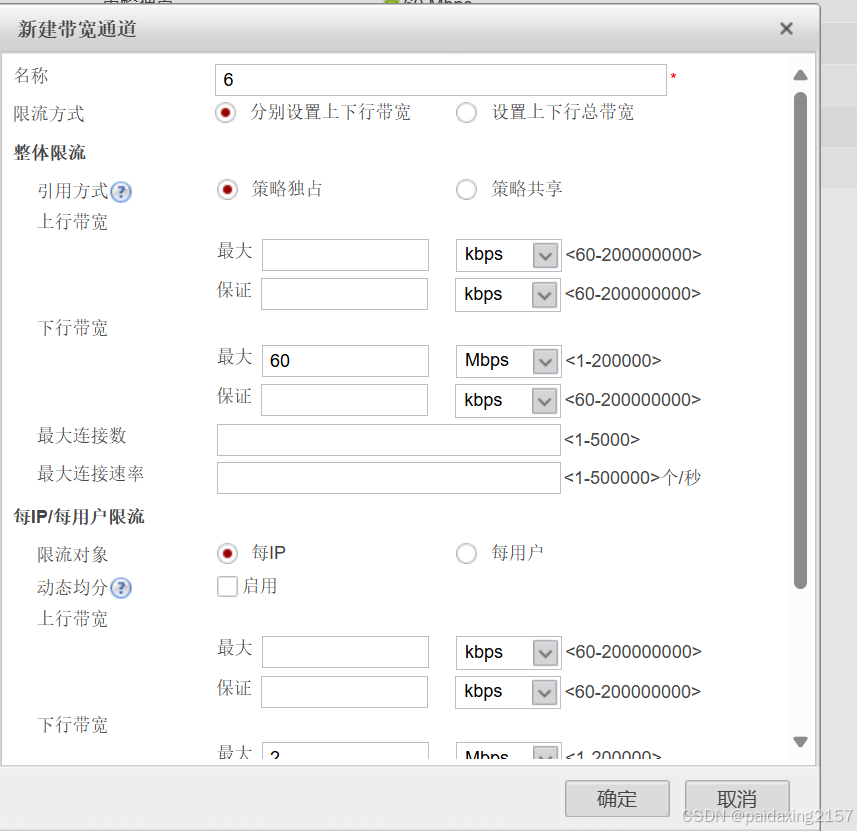

3 、假设，总共 30 个上网用户，在上网高峰期，限制每个用户访问 Internet 的最大下行带宽不超过 2M

需求四

部门 A 的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1 、部门 A 的下行最大带宽 60M

2 、根据实时的上网用户数量，对部门 A 的 60M 带宽资源进行均分

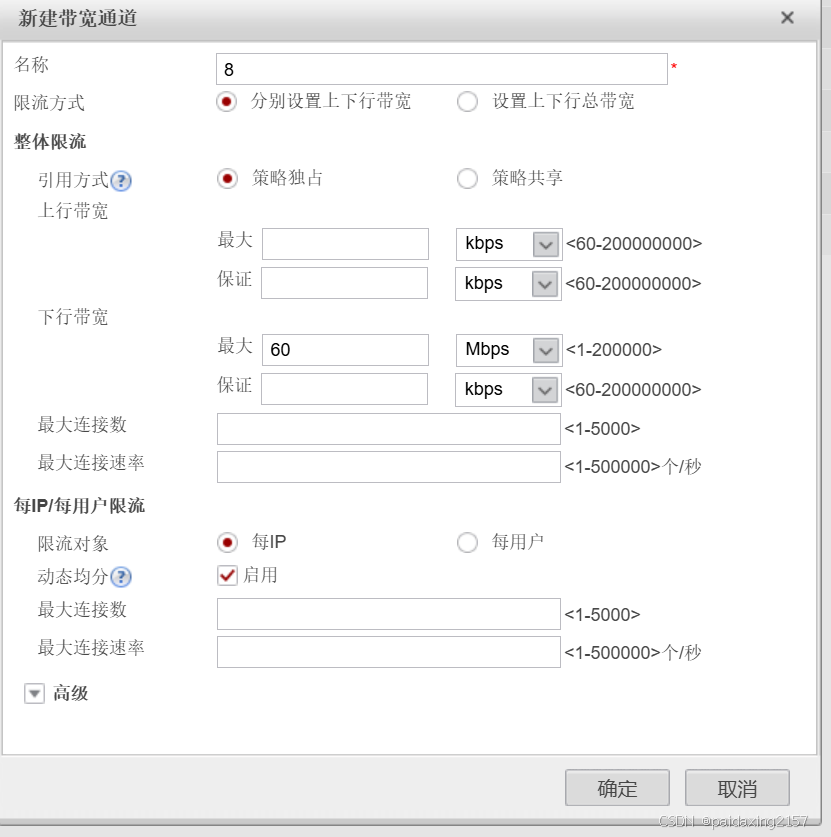

动态均分功能：在配置了整体最大带宽的前提下， FW 根据在线 IP/ 用户的个数和带宽使用率，动态

的对每一个 IP/ 用户能够使用的最大带宽进行平均分配 。

每个 IP/ 用户最大带宽 = MAX （带宽最小值，整体最大带宽 /IP 用户数 * 平均分配系数）

重点

需求五

电信购买带宽 100M

联通购买带宽 50M

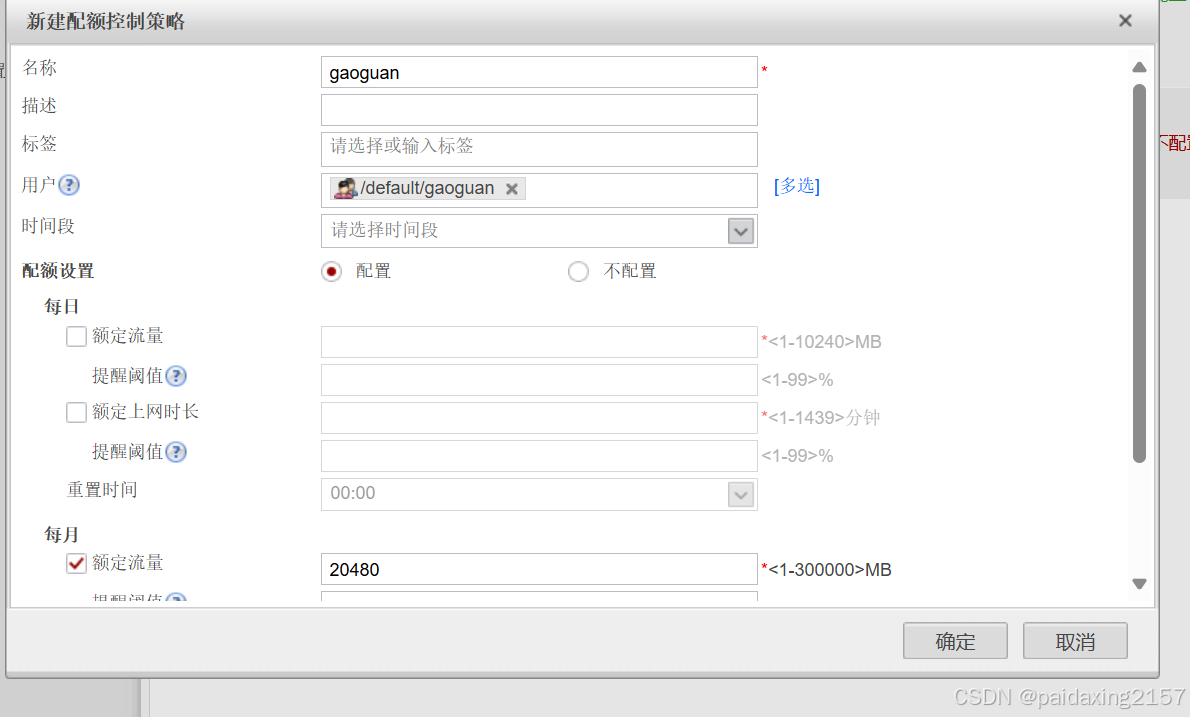

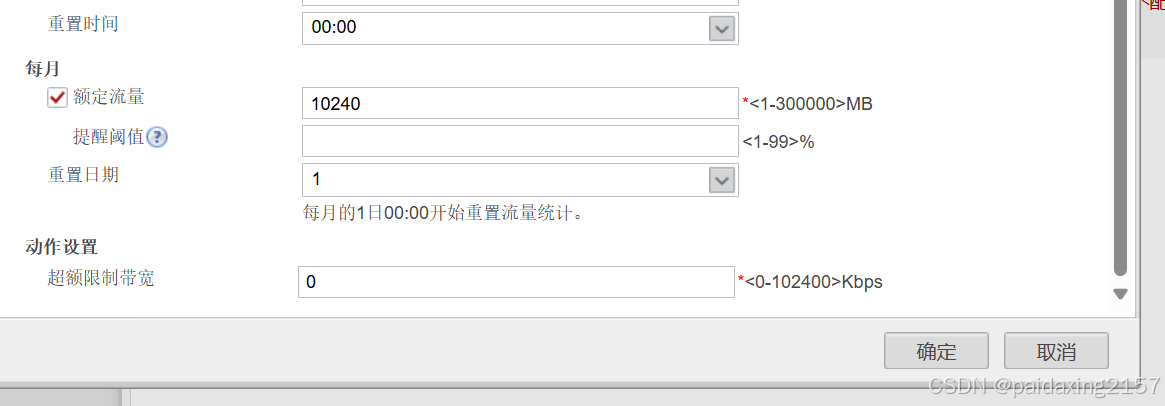

需求六 - 配额策略

运营商 ---> 流量套餐 ---> 对中小企业 500G/ 月，超出部分，额外计费， 1G/100 元。

限额 ---> 每一个员工规定上网时长

1 、企业一共 40 人， 10 名管理人员 +30名员工

高管 -->20G/ 月

员工 -->10G/ 月

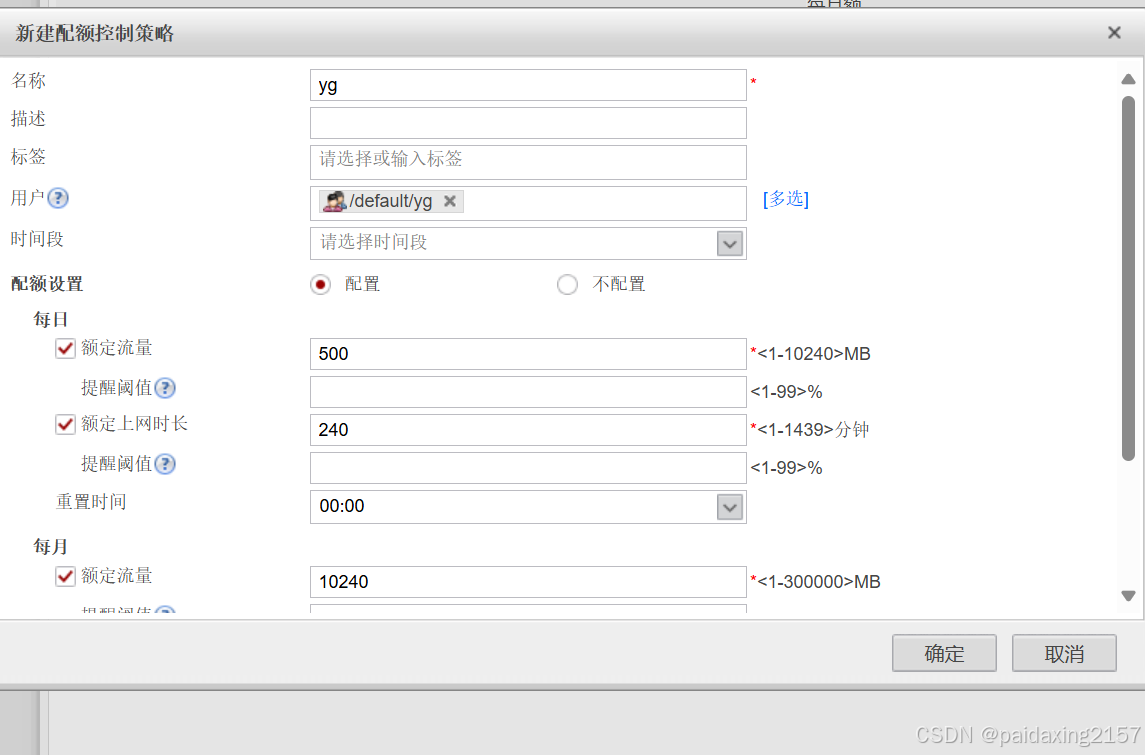

2、员工--->4h/日，流量 500M/ 日

3 、超额后限制

员工--->禁止上网

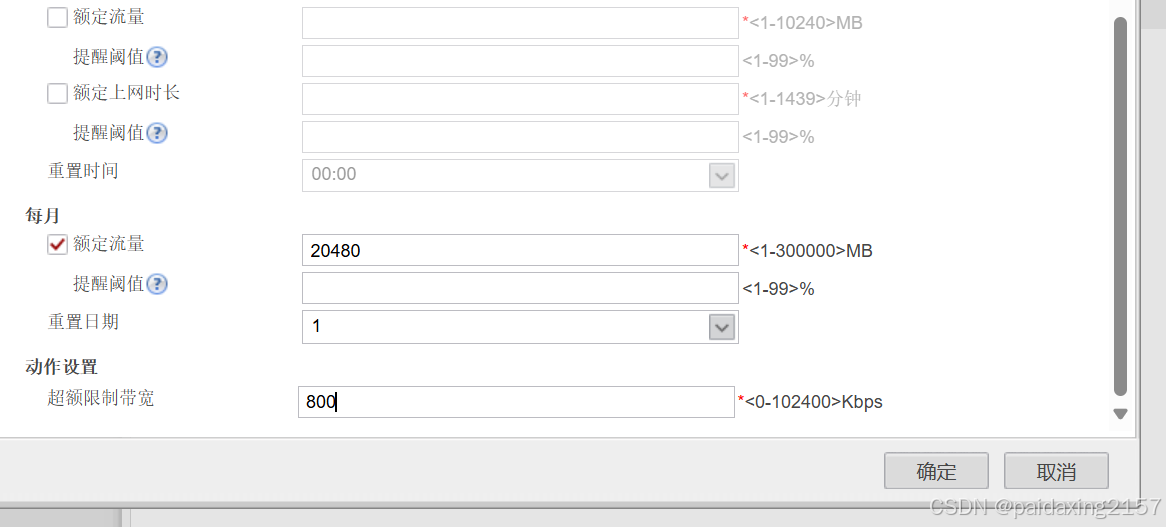

高管 ---> 超过配额后最大带宽限定为 800K

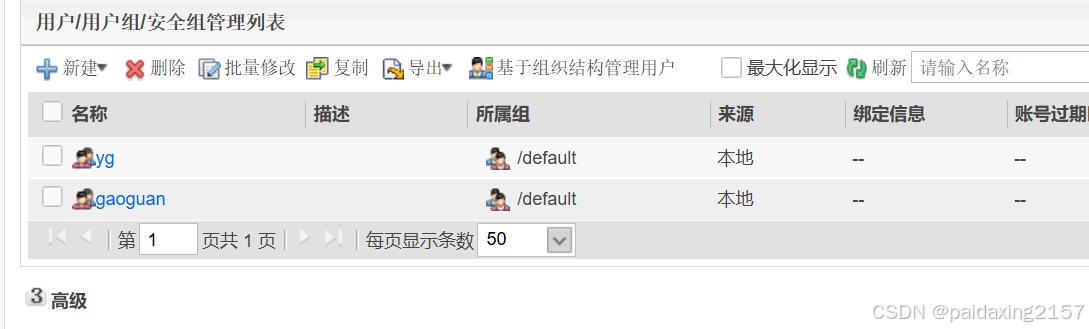

建立用户组

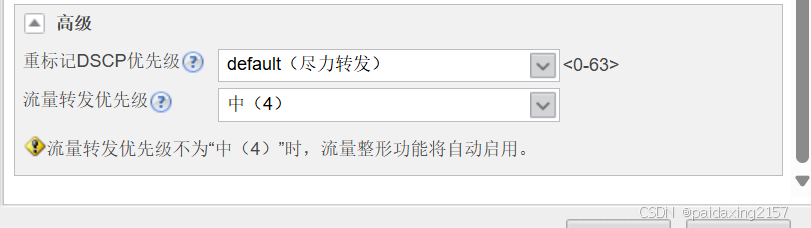

流量整形和流量监管

无法在 web 界面实现 ；
