jmeter监听器---跟随响应时间的指标监控

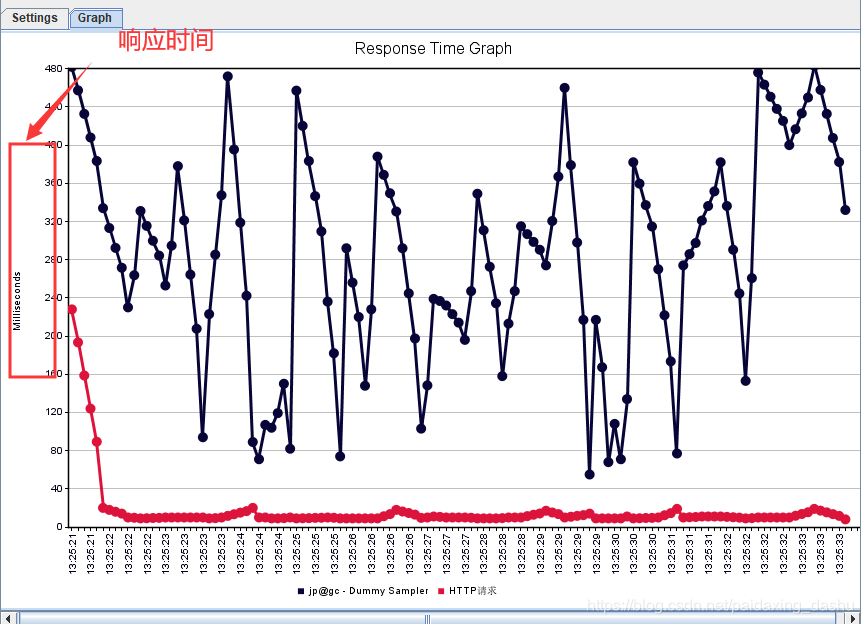

1）Response Time Graph（响应时间图）

以图形的形式显示取样器的响应时间结果，单位是毫秒。界面是和Aggregate Graph 类似的，可以设置图形大小，字体，标题及刷新频率等。同时也还可以保存图形结果，以XML方式或者CSV方式。

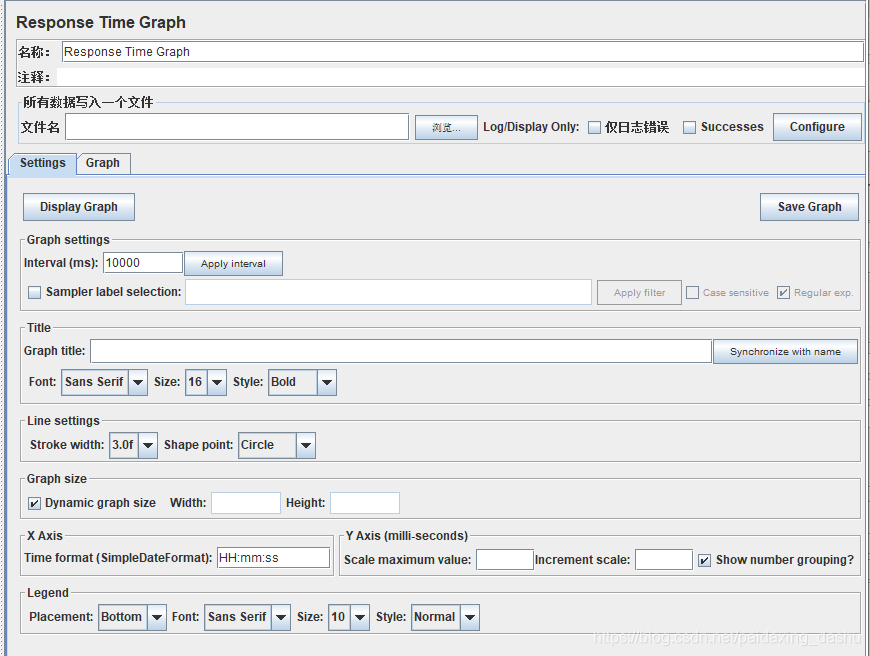

界面介绍：

数据写入：
可以选择保存什么数据，是仅错误还是仅成功，默认啥都不选。

Settings：

• ：显示图表

• ：保存图表

Graph setting：图形设置

• Interval (ms)：时间间隔，默认单位毫秒。样本根据此值进行分组。在显示图表之前，单击 Apply interval（应用区间）按钮以刷新内部数据。
• Sampler label selection：取样器标签选择，勾选之后，可以选择区分大小写，正则表达式。在显示图表之前，单击 Apply filter（应用过滤器）按钮以刷新内部数据。

Title：标题

• Graph title ：图形标题。Synchronize with name（同步名称）
• Font：字体。默认Sans Serif（无衬线字体），可选Serif（衬线体）
• Size：大小。
• Style：样式。默认Bold（粗体），可选Normal（普通），ltalic（斜体）

Line settings：线设置

• Stroke width：描边宽度
• Shape point：形状

Graph size：图表大小

• Dynamic graph size ：动态图表大小，默认勾选，根据当前JMeter窗口大小的宽度和高度计算图形大小。。取消勾选之后，可以自定义大小。单位是像素。

X Axis：X轴

• Time format：时间格式。默认HH:mm:ss

Y Axis：Y轴

• Scale maximum value：最大值
• Increment scale：增量比例
• Show number grouping？：显示号码分组，默认勾选。

Legend：图例

• Placement：放置，默认Bottom（底部），可以选Right（右），Left（左），Top（上）
• Font：字体。默认Sans Serif（无衬线字体），可选Serif（衬线体）
• Size：大小。
• Style：样式。默认Normal（普通），可选Bold（粗体），ltalic（斜体）

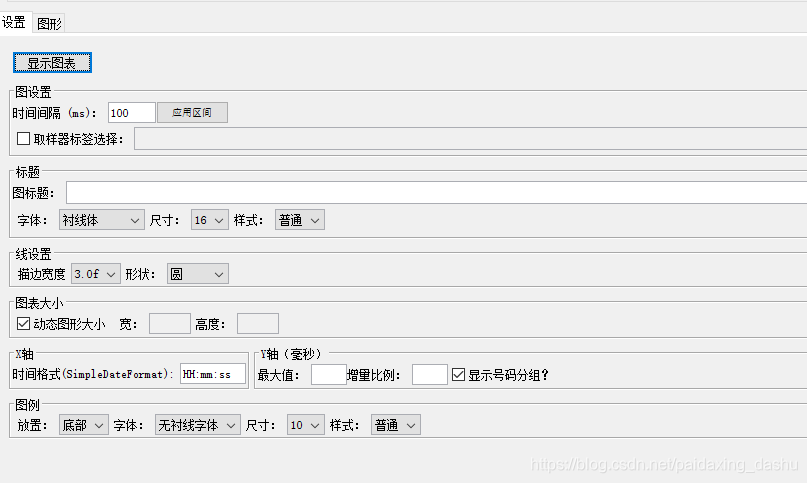

5.1版本的中文界面

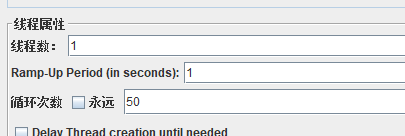

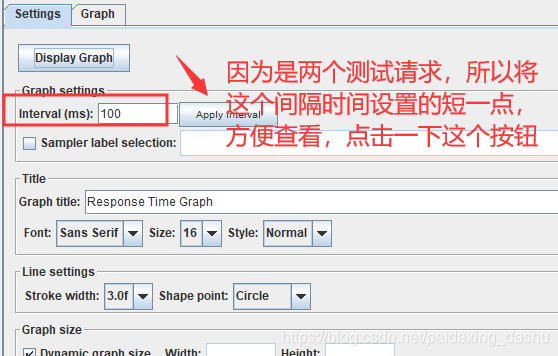

举个栗子：

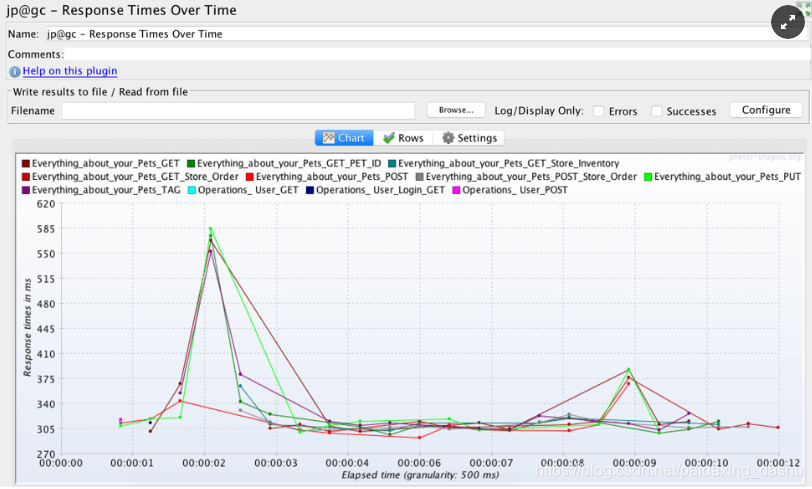

2）jp@gc - Response Times Over Time 响应时间和测试时间关系图

显示测试期间每个样本的响应时间变化。

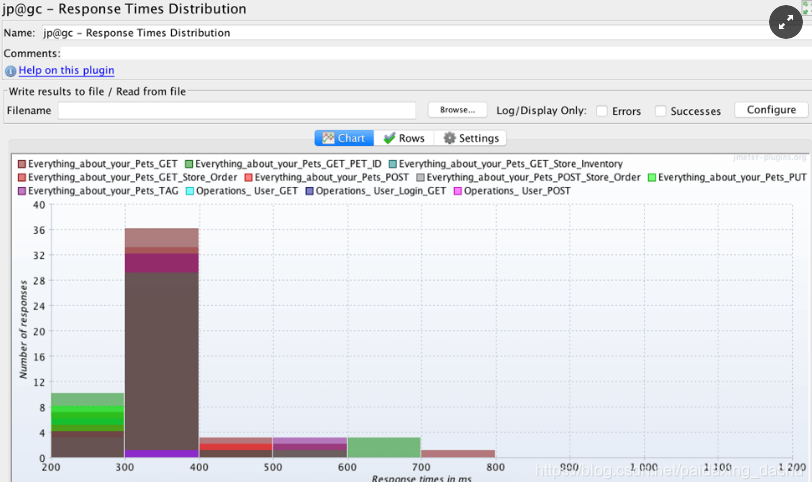

3）jp@gc - Response Times Distribution 响应时间柱状分布图

的响应时间分布听者显示条形图形式的每个样品的响应时间。响应时间按持续时间分组。每个组是一个间隔，例如从0到t ms，从t ms到2t ms，其中t是侦听器的“设置”选项卡下的已配置步骤。对于每个组，每个采样器的采样数分布在一个栏中显示。该图根据样品的响应时间显示了样品之间的比例。

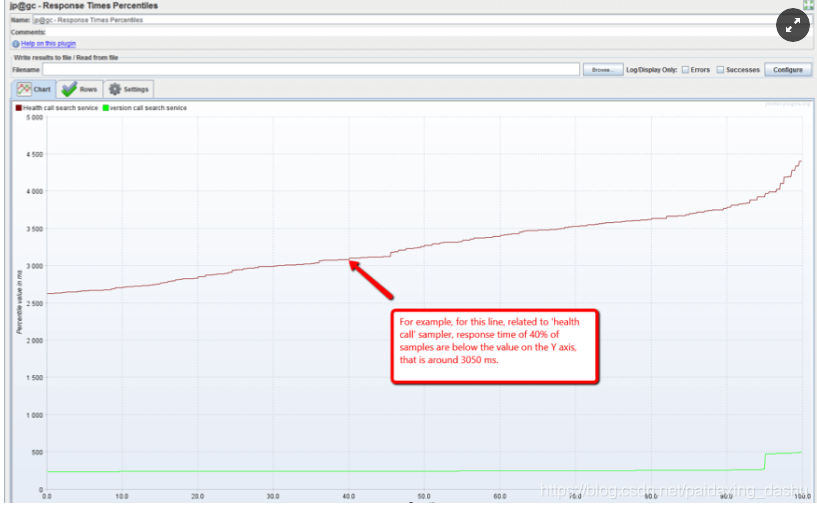

4）jp@gc - Response Times Percentiles 响应时间百分比

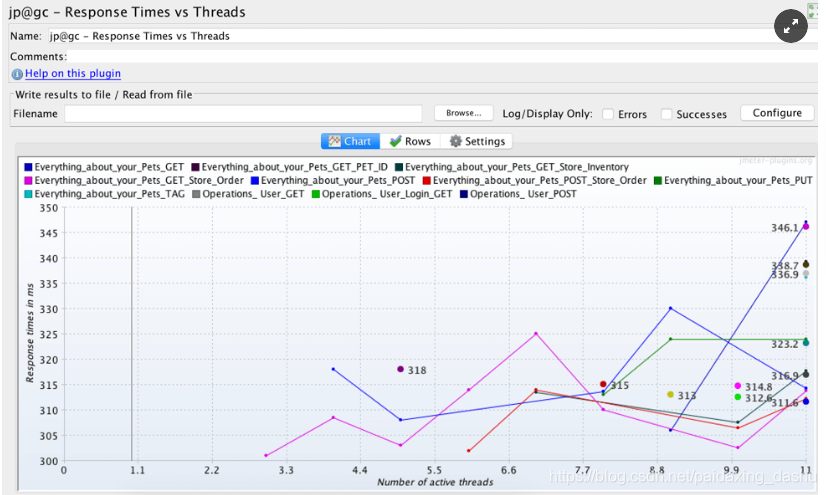

5）jp@gc - Response Times vs Threads 响应时间和活动线程数关系图

通过并发线程显示响应时间的变化。通常，并发线程越活跃，服务器响应所需的时间就越长。
