项目实施小记，使用3台1U小表搭建覆盖L2~7的网络综合测试系统，涵盖L23性能压力测试，L47真实业务负载仿真及网络损伤模拟--2020/1/13

最近参与给某所评估实施了覆盖Layer2-7测试应用的以太网测试系统，忙前忙后对接验证自动化集成调优各种大半年的时候终于验收了，趁着有空码点字记录下。

---



用户已有一台C50设备已经出保了，添置一张25/100G测试端口能满足大部分要求的，再上台网络损伤仪，结果奇葩的事情出现了，因为机箱已经出保了，用户需要先补齐中间的维保费用（出保续保费用堪比购置新品），然后才能添加各种不同的license才能用，经费各种马上就超了，...所以用户就有想法了，换了个非A厂商，拉我过去聊了聊

就有了接下来的故事

用户场景主要会涉及高清视频传输/点播，多租户并发，异地节点互联等网络环境仿真，用户需要在实验室搭建模拟真实的运营商+云网厂商下高速以太网环境，端口速率关注在10/25GbE，未来有100GbE的需求。

所以会需要

1）10/25GbE多端口性能验证

2）高清视频码流H.264，H.265协议报文的转发处理

3）链路高延迟抖动带宽限速等劣化网络环境的模拟

4）多用户业务并发，TCP/HTTPs流量的新建/并发/转发处理性能

5）7x24长时间验证，系统长期运行的稳定性验证

6）需要支持自动化集成调用，统一的中控平台调度，....

(了解用户需求，前后沟通，半拉月就过去了，5555)

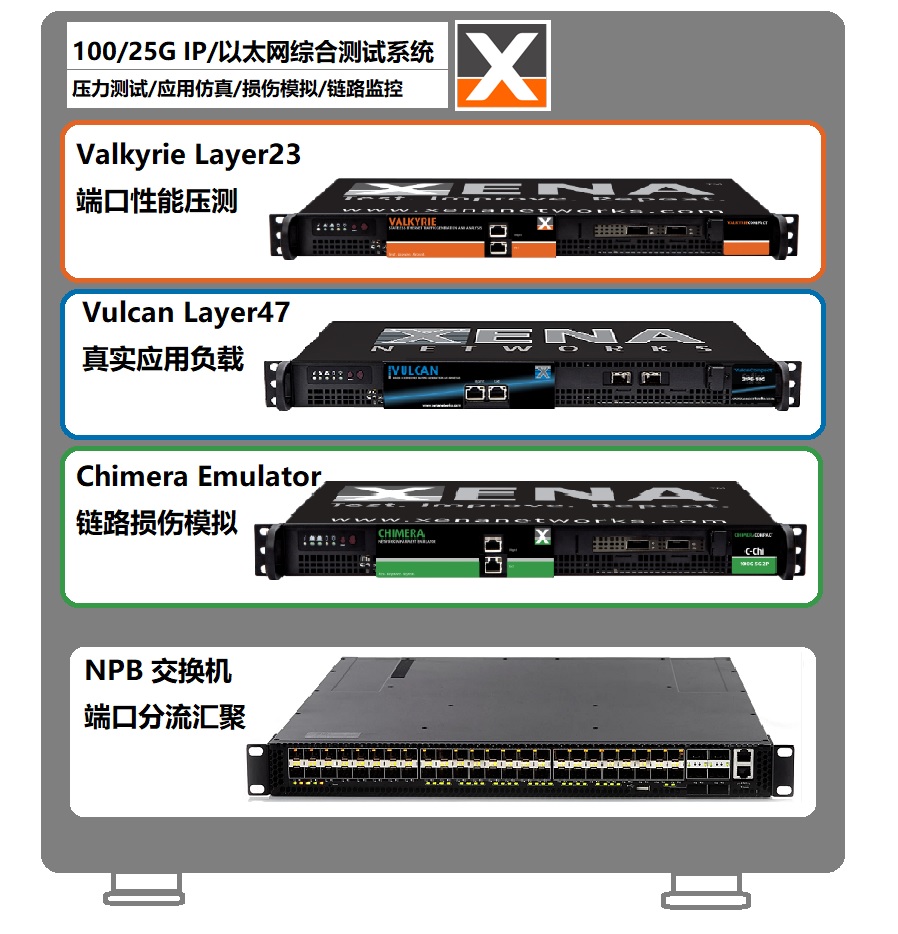

以下是这次交付的设备：4台1U的小表，塞在一个6RU的标准机柜内，每台小表大概在6~7KG

配套软件的话，集成商这边用Python脚本搞定了，编码测试验证1周就搞定，6666！

接下来就是在用户现场跑长时间测试验证稳定性

，

---

• 仪表1　　ValkyrieCompact C-Loki-100G-5S-2P

功能实现#　　Layer23性能压力测试，端口线速业务模拟，64/512/1518/Jumbo字节流量构建

　　　　　　 参照测试标准RFC2544，RFC2889，RFC3918，Y.1564

　　　　　　 端口模式 2x100G / 4x 50G / 2x 40G / 8x 25G / 8x 10G

　　　　　　 PRBS链路余量验证+成帧Ethernet Traffic流量验证

　　　　　　KP4 FEC 及 KR4 FEC，可添加特定光模块，用于PAM4 50G端口测试

• 仪表2　　VulcanCompact C-Vulcan-28PE-25G

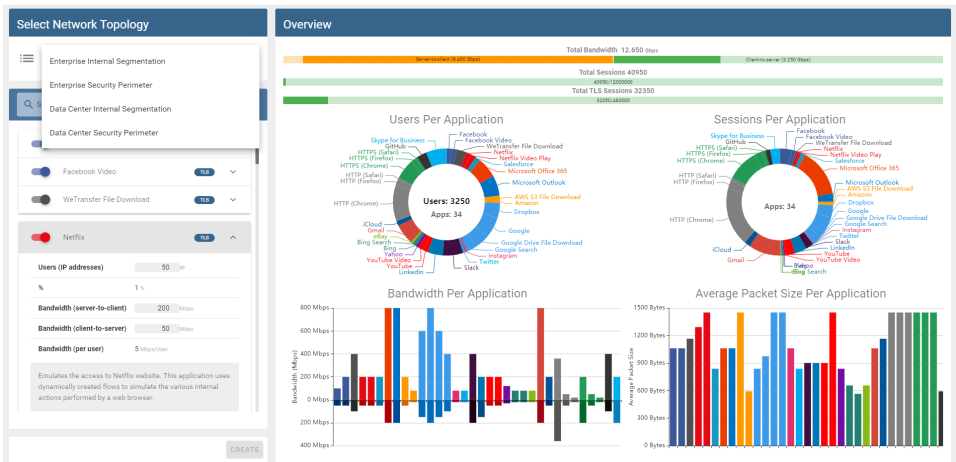

功能实现#　　Layer47真实业务负载，应用层并发性能测试，TCP/HTTP/TLS不同流量的新建连接/连接保持/并发连接性能验证

　　　　　　参考测试标准RFC3511

　　　　　　高级重播功能支持

　　　　　　1400万 TCP Concurrent Connections (CC)

　　　　　　500万 TCP Connections Per Second (CPS)

　　　　　　280万 Transactions Per Second (TPS)

　　　　　　550万 TLS Concurrent Connections

　　　　　　对照指标来看用户测试需求，这个有点大炮打蚊子了，...用户仅需要保证 3000个用户在线并发

• 仪表3　　ChimeraCompact C-Chi-100G-5S-2P

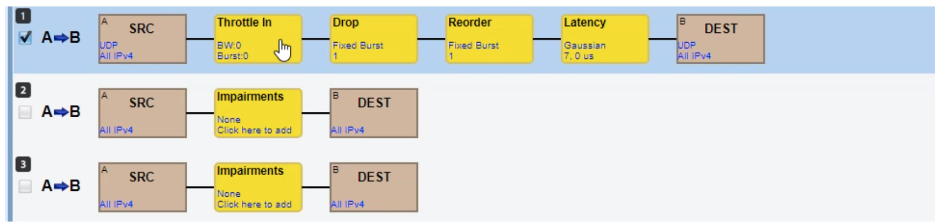

功能实现#　　网络损伤模拟，丢包/延迟/抖动/限流等基础功能，PCS/PMA物理链路层的误码情况模拟，Link Flap模拟链路的假死情况

　　　　　　好像没有测试标准来参考了，参考RFC 185 0170 9384 ？鸡贼了

　　　　　　因为会涉及到异地的时钟频率同步等问题，所以会要求Sync的透传

　　　　　　损伤仪端口本身带来的延迟能控制在 < 10微秒，设定延迟抖动的步进值 <1微秒，统计精度为纳秒级别

　　　　　　损伤模型需要支持伽马，模糊，还有一个叫Gilbert-Elliot，嗯嗯，我不知道翻译过来该叫什么了

　　　　　　然后支持8Flows，能够针对TCP/HTTP/ECN等不同报头进行过滤，过滤定位到PTP报文类型，H.265报文，系统管理报文等

• 设备4　　CGS NPB-II

功能实现#　　端口分流汇聚，算是一个定制化的Switch

　　　　　　它能够将Valkyrie L23的数据报文 与Vulcan L47业务负载的应用数据报文 叠加在一起，构建出复杂的背景数据流

• 机架5　　国产某镖6U机柜

功能实现#　　集中供电，美观防尘，外面加个测试系统名称+Logo，集成商好开票，这个最关键



随便上点图纪念下
