[ DPU / SmartNIC/ 网卡 ]系统级的测试验证

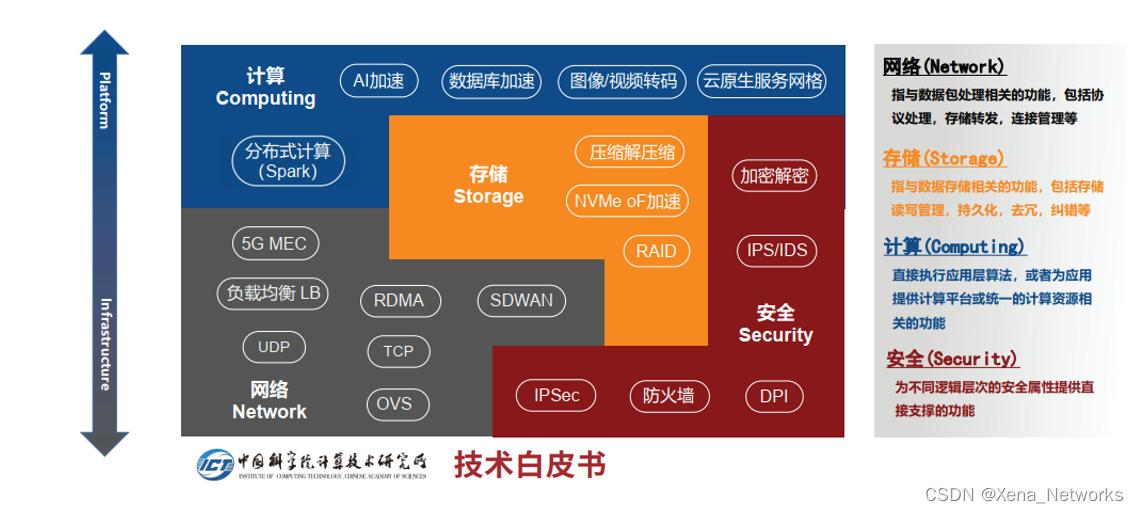

开局一张图，其他慢慢来编

信雅纳DPU测试解决方案荣获第三届DPU峰会的“匠芯技术奖”

 看完这张，小编再送一张：：：

网卡进化

更智能的加速卡SmartNIC/DPU

例如，将部分网络协议处理的功能卸载到 DPU 网卡，计算（服务
器）不再分资源来处理这些网络数据协议，从而实现一定程度的网络与计算解耦；
把存储中的缓存、加密、去冗余、压缩、纠删码和 RAID 等功能从主机端的 CPU 卸载到发
起（Initiator）和目标（Target）侧的 DPU，从而实现存储与计算的解耦。

做加法与做减法的平衡

网卡做为服务器上抛数据到交换机的接口，上面的交换机端口从10/25G演变到支持56/112G的200/400/800G端口，加之虚拟化的高速发展优化，CPU资源变得越来越昂贵了（产品核心的单价是下来了，但因为虚拟化的存在，将物理性能压榨到了几乎极限，使得CPU算力资源挪去做中断调度就显得很昂贵）。

网卡作为一个夹在交换机与服务器的设备，就琢磨着能不能从交换机的一些功能挪在网卡上来实现，并将服务器的一些功能挪在网卡上来实现，并憧憬着能够在同一套交互语言下对三者进行无缝的管理

• 网卡干点交换机的选路的活，干点负载均衡的活
• 网卡减少些CPU的中断，干点CPU的活
• 网卡带点视频压缩算法加速，干点CPU的活
• 网卡增加些信息上报，可视化性能提升，减轻些运维的活
• ... ...

更高速率带宽的网卡

单个物理端口能力的Duang Duang Duang,... 提升

• 1G/10G
• 25G
• 50G（2x25G ），BASE-SR2/LR2， 基于28G NRZ SERDES
• 50G（1x50G），BASE-SR1/LR1， 基于56G PAM4 SERDES
• 100G（4x25G ），BASE-SR4/LR4, 基于28G NRZ SERDES
• 100G（2x50G），BASE-SR2/LR2， 基于56G PAM4 SERDES
• 200G（2x100G），BASE-SR2/LR2, 基于112G PAM4 SERDES
• 200G（8x25G），BASE-SR8/LR8， 基于28G NRZ SERDES

如何评测DPU/SmartNIC，专家如何说？

放在中国科学研究院的白皮书截图，参考这个来吧

来源: 专用数据处理器（DPU）性能基准评测方法与实现，
中国科学院计算技术研究所/中科驭数，鄢贵海等

信雅纳厂商的一揽子解决方案，系统级测试验证DPU/SmartNIC

测试1：Layer23网络基础性能验证

黑盒测试

执行标准“往死里打”

通过信雅纳的测试工具往SmartNIC/DPU系统不停刷写数据，看看系统会出现什么故障，寄存器会不会被“打死”

白盒测试

执行标准“能接收什么就发什么”

针对具体的业务模型进行特定报文数据帧的发送，将背板带宽的极限打满，比如评估在极限高负荷的情况下，整片板子的功耗是否符合预期，散热情况是否异常等

网络性能测试

测试OVS性能，吞吐量/延迟/抖动/丢包

存储性能测试

RDMA性能，QP能力，NVMe-oF性能（纠错，去冗余），基于RoCE v2来实现的，不支持IB网络

计算性能测试

跟计算资源相关的CPU内存资源的释放，开启DPU的相关卸载加速情况下，对服务器资源的释放分担能力，做长时间的监控对比

尤其是TCP/IP协议栈的加速，对视频流的压缩解码的加速，对加密流量的加解密加速

安全性能测试

对非法报文的处理能力（可以是DDoS，其他模糊攻击流量）

MAC地址洪泛冲击DPU的地址表项

Payload篡改而校验位正常的非法报文等

RMDA/RoCE测试

RoCE v2， NVMe-oF特性支持

读写IOPS，冗余处理机制，持久化，吞吐量MBps，写入延迟，读取延迟

测试2：Layer47业务性能验证

并发性能测试

基于TCP的握手和挥手动作的并发,最大会话数目CC，最大的新建连接数CPS

可验证租户的大量上线业务

基于HTTP的在线保持业务

MAC/IP/五元组地址流表规模和流表的维护能力

ACL规则对并发性能的限制

安全性能测试

流表能力

ACL规则的生效情况

对非法业务报文的过滤和告警上报

可管理，可视化能力

测试3：负面损伤压力测试

物理链路层错误仿真

模拟PCS/PMA的错误

模拟Link flap链路的闪断

现网中会出现的物理链路层错误

业务报文错误仿真

基于Packet/Frame的损伤，针对特定的报文进行损伤

如对PTP时钟报文进行损伤

构建长尾现象

测试4：业务部署模型再确认

高达100Gbps的全线速抓包工具

探针抓包，持久化在本地，后续调出对比分析

相关的测试资源

Valkyrie硬件平台

• ValkyrieBay
• ValkyrieCompact
• Odin-1/10G
• Loki-100G
• Thor-400G
• Freya-800G

Vulcan硬件平台

• VulcanBay
• VulcanCompact
• Vul-10G
• Vul-25G
• Vul-100G
• Vul-VE

Chimera硬件平台

• ChimeraBay
• ChimeraCompact
• Chimera-100G
• Chimera-25G

Sirsus硬件平台

• SirsusBay
• SirsusCompact
• Sirs-40G
• Sirs-100G

配套软件及API二次开发

• CLI-API（TCL，Perl）
• HLAPI（C#,C++,Python）
• XOA（Xena Open API）

路标/Roadmap

• RDMA suits
• NVMe-oF toolkits
